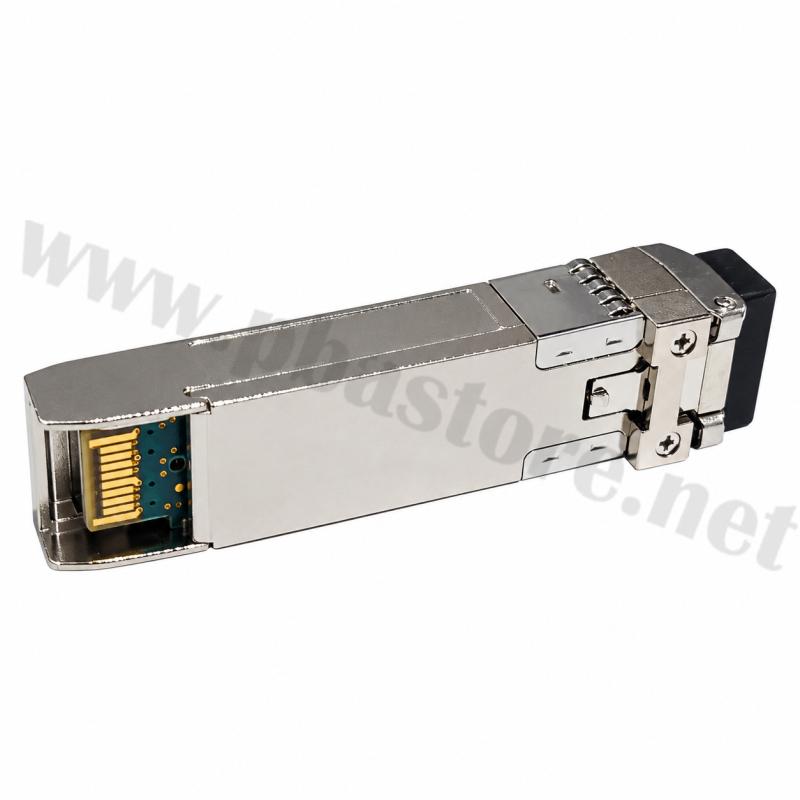

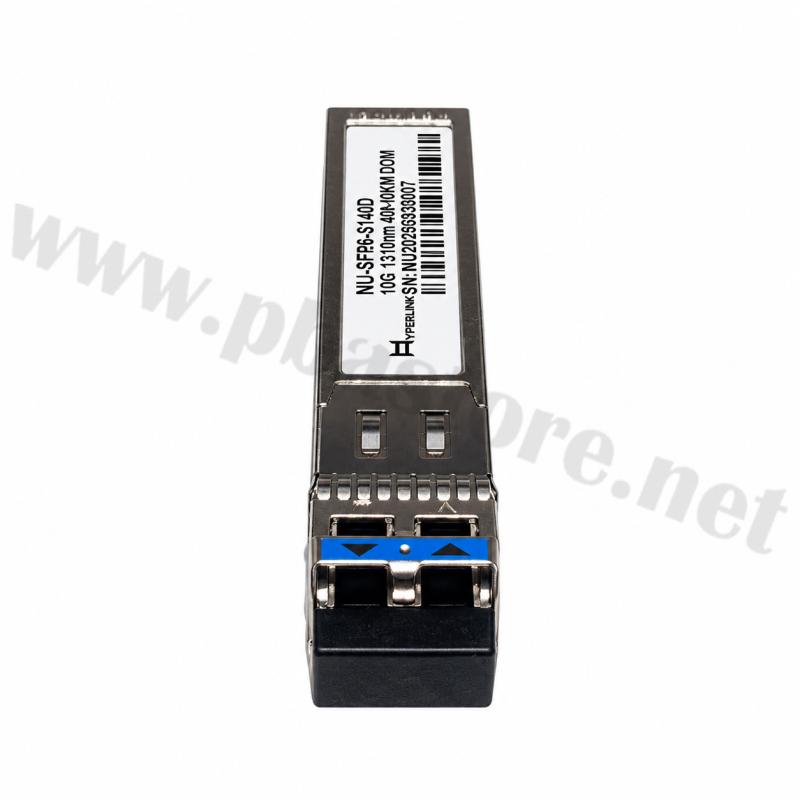

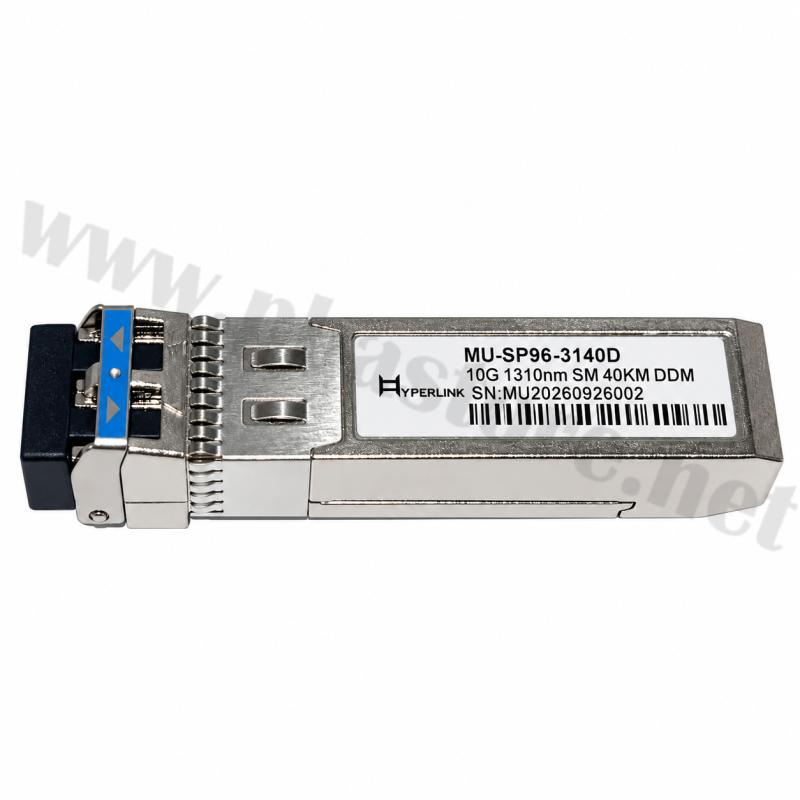

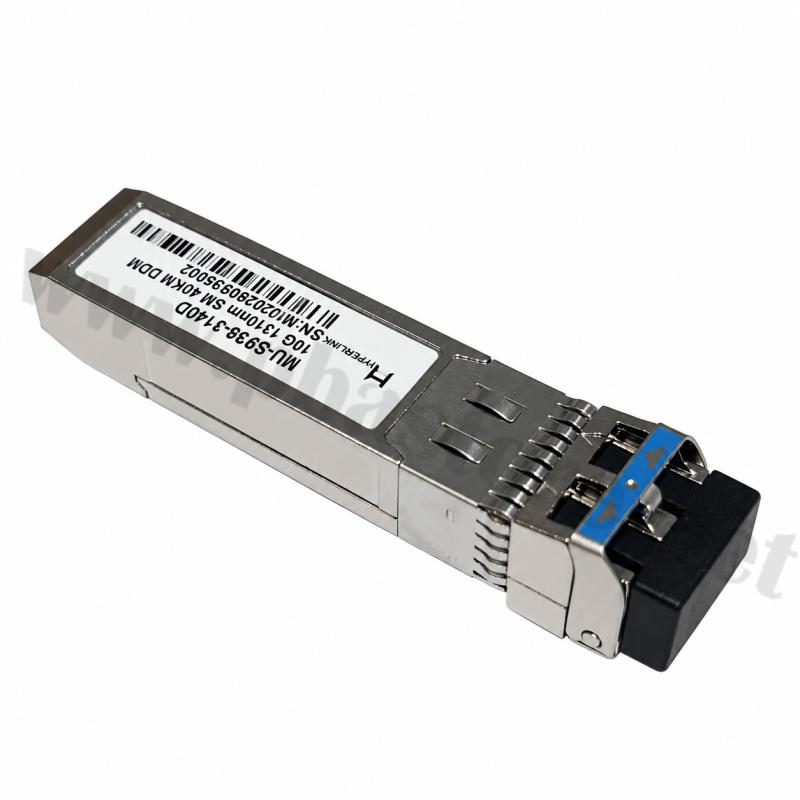

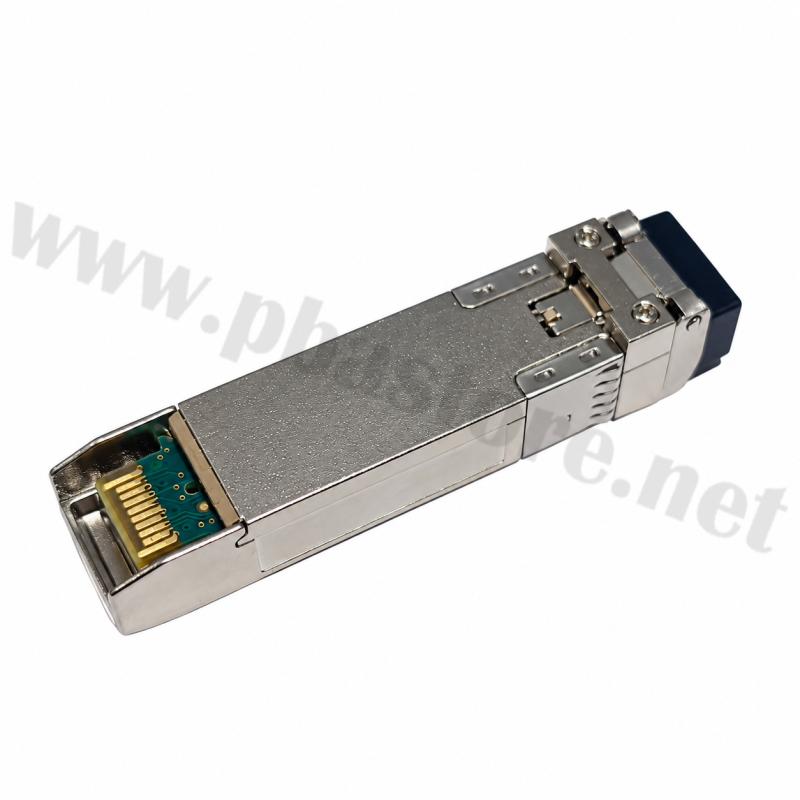

SFP MODULE SINGLE MODE 10G W.DDM LC 1310NM DUPLEX 40KM HYPERLINK
เป็นโมดูลรับส่งสัญญาณแสง (Optical Transceiver) ที่ออกแบบมาสำหรับระบบเครือข่ายความเร็วสูงระดับ 10 Gigabit Ethernet รองรับการรับส่งข้อมูลผ่านสายไฟเบอร์ออปติกชนิด Single Mode ได้ในระยะทางสูงสุด 40 กิโลเมตร ตัวโมดูลใช้หัวเชื่อมต่อแบบ LC Duplex สำหรับรับและส่งสัญญาณแสงแยกกัน พร้อมรองรับฟังก์ชัน DDM (Digital Diagnostic Monitoring) สำหรับตรวจสอบสถานะการทำงานของโมดูล เหมาะสำหรับงานติดตั้งระบบเครือข่ายระยะไกลที่ต้องการความเร็วสูงและความเสถียรในการรับส่งข้อมูล

คุณสมบัติสินค้า
- แบรนด์: HYPERLINK
- ประเภทสินค้า: SFP+ Optical Transceiver Module
- ความเร็วในการรับส่งข้อมูล: 10Gbps (10G)
- มาตรฐานการเชื่อมต่อ: 10G Ethernet
- ชนิดสายไฟเบอร์ออปติก: Single Mode (SM)
- ความยาวคลื่นแสง: 1310nm
- ระยะการรับส่งสัญญาณ: สูงสุด 40 กิโลเมตร
- หัวเชื่อมต่อ: LC Duplex
- รูปแบบการรับส่งสัญญาณ: Duplex (ส่งและรับข้อมูล)
- รองรับฟังก์ชัน DDM สำหรับตรวจสอบสถานะการทำงาน
- รูปแบบโมดูล: SFP+
- เหมาะสำหรับระบบเครือข่ายความเร็วสูงและการเชื่อมต่อระยะไกล

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. ตรวจสอบอุปกรณ์ Switch, Router หรือ Network Device ว่ารองรับช่องเชื่อมต่อ SFP+ ความเร็ว 10Gbps
2. เลือกใช้สายไฟเบอร์ออปติกชนิด Single Mode ที่มีหัว LC Duplex ให้ตรงกับโมดูล
3. ติดตั้งโมดูล SFP+ เข้ากับช่อง SFP+ ของอุปกรณ์เครือข่าย โดยตรวจสอบทิศทางการติดตั้งให้ถูกต้อง
4. เชื่อมต่อสายไฟเบอร์ออปติกเข้ากับหัว LC ของโมดูลทั้งสองฝั่ง
5. ตรวจสอบการเชื่อมต่อและสถานะ Link บนอุปกรณ์เครือข่าย
6. ใช้ฟังก์ชัน DDM เพื่อตรวจสอบค่ากำลังส่งและกำลังรับแสง หากอุปกรณ์รองรับการแสดงผลดังกล่าว

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี
- รองรับความเร็วสูงถึง 10Gbps ช่วยเพิ่มประสิทธิภาพการรับส่งข้อมูลในระบบเครือข่าย
- รองรับการเชื่อมต่อระยะไกลสูงสุด 40 กิโลเมตร
- ใช้สายไฟเบอร์ออปติก Single Mode ซึ่งเหมาะสำหรับระบบเครือข่ายระยะไกล
- รองรับ DDM ช่วยให้ตรวจสอบสถานะการทำงานของโมดูลได้สะดวก
- หัว LC Duplex มีขนาดกะทัดรัด ติดตั้งได้สะดวก
- ช่วยลดข้อจำกัดด้านระยะทางเมื่อเทียบกับการเชื่อมต่อเครือข่ายผ่านสายทองแดง
- เหมาะสำหรับการติดตั้งระบบเครือข่ายที่ต้องการความเร็วสูงและความเสถียร

ประโยชน์ในการใช้งาน
- ใช้เชื่อมต่อ Switch ระหว่างอาคารด้วยสายไฟเบอร์ออปติก
- ใช้ในระบบ Backbone Network ขององค์กร
- ใช้เชื่อมต่อเครือข่ายระหว่างสำนักงานหรือสาขาที่อยู่ห่างไกล
- ใช้ในระบบ Data Center และ Server Room
- ใช้เชื่อมต่ออุปกรณ์เครือข่ายความเร็วสูงในระบบ ISP และระบบโครงข่ายโทรคมนาคม
- เหมาะสำหรับระบบ CCTV Network ที่ต้องการส่งข้อมูลผ่านไฟเบอร์ออปติกระยะไกล
- ช่วยเพิ่มความยืดหยุ่นในการออกแบบและขยายระบบเครือข่าย

ข้อควรระวัง
- ตรวจสอบความเข้ากันได้ของโมดูลกับอุปกรณ์ Switch หรือ Router ก่อนใช้งาน
- ควรใช้สายไฟเบอร์ออปติกชนิด Single Mode ที่รองรับการเชื่อมต่อ 10G ระยะ 40KM
- ตรวจสอบชนิดหัวเชื่อมต่อให้ตรงกับ LC Duplex
- ห้ามมองเข้าไปในช่องส่งสัญญาณแสงโดยตรง เนื่องจากแสงเลเซอร์อาจเป็นอันตรายต่อดวงตา
- ควรปิดฝาครอบหัวเชื่อมต่อเมื่อไม่ได้ใช้งาน เพื่อป้องกันฝุ่นและสิ่งสกปรก
- หลีกเลี่ยงการสัมผัสบริเวณหัวเชื่อมต่อไฟเบอร์โดยตรง
- ห้ามงอสายไฟเบอร์ออปติกเกินรัศมีการโค้งงอที่ผู้ผลิตกำหนด
- ควรตรวจสอบค่ากำลังรับแสงให้อยู่ในช่วงที่อุปกรณ์รองรับ
- ระยะ 40KM เป็นระยะสูงสุดตามคุณสมบัติของโมดูล ไม่ใช่การรับประกันระยะทางในทุกสภาพการติดตั้ง

อุปกรณ์ที่จะได้รับ
- SFP+ Module Single Mode 10G 1310nm 40KM HYPERLINK จำนวน 1 ตัว
