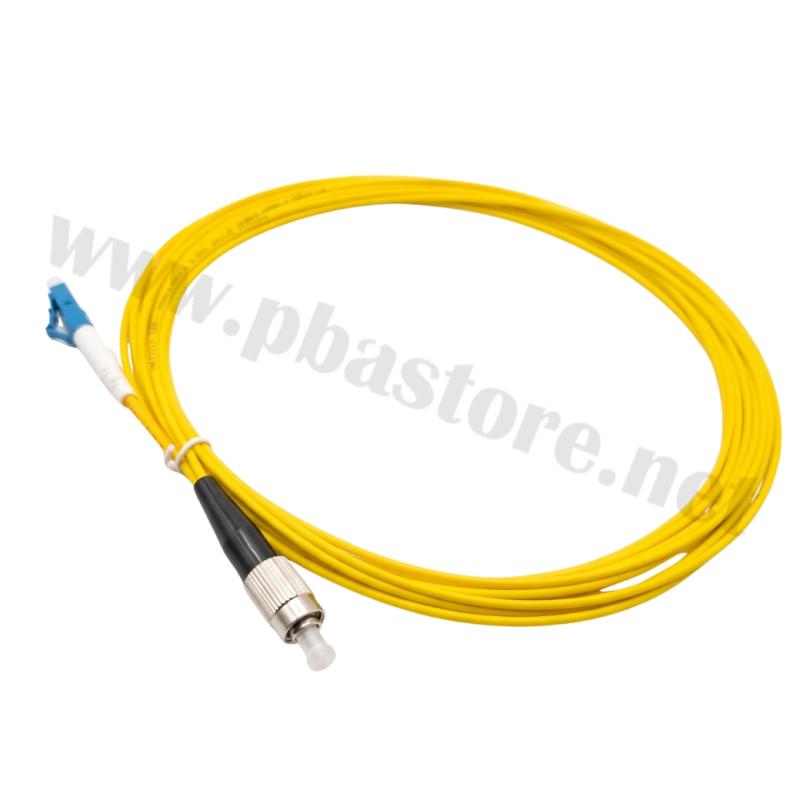

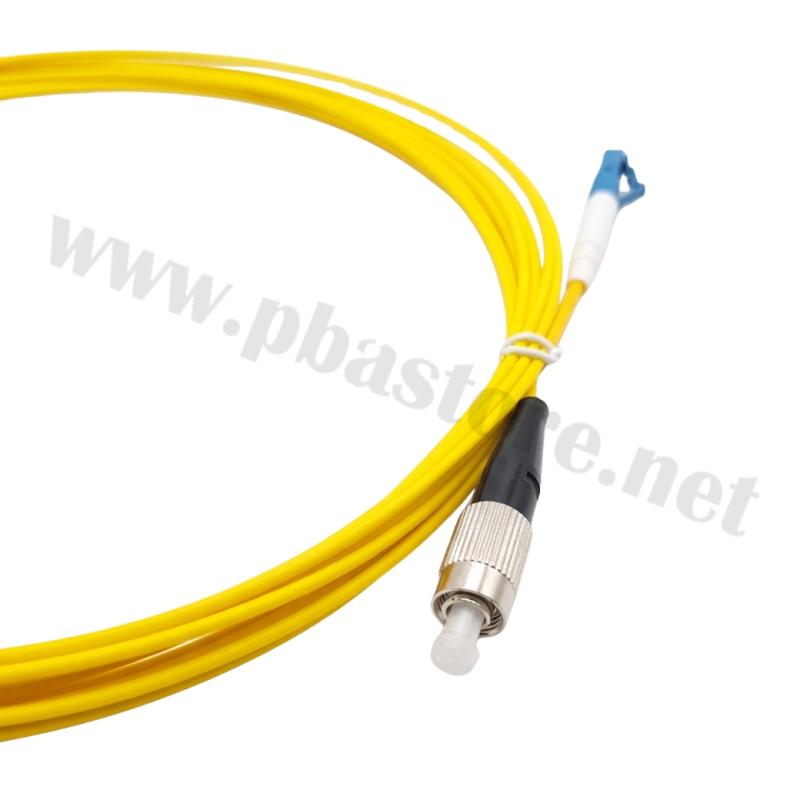

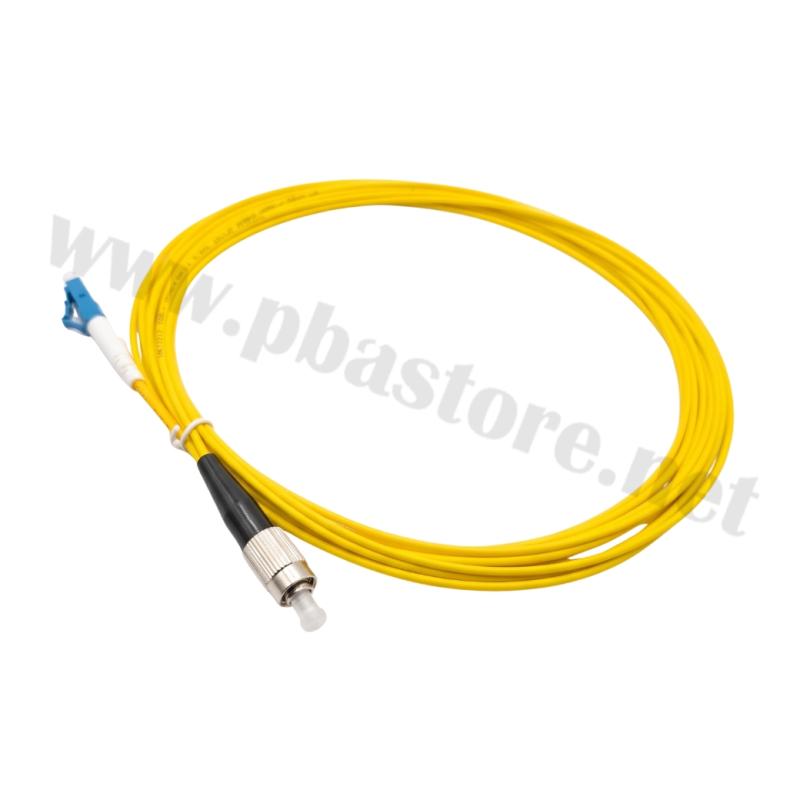

PATCH CORD FIBER 9/125 LC/UPC-FC/UPC SM-SX G657A1 2.0MM 5M
สาย Patch Cord Fiber Optic รุ่น 9/125 LC/UPC-FC/UPC SM-SX G657A1 2.0MM 5M เป็นสายไฟเบอร์ออปติกสำหรับเชื่อมต่ออุปกรณ์ในระบบเครือข่ายสื่อสารข้อมูล โดยใช้เส้นใยแก้วนำแสงชนิด Single Mode (SM) ที่มีขนาด Core/Cladding 9/125 µm พร้อมหัวต่อ LC/UPC และ FC/UPC คนละชนิดที่ปลายสายทั้งสองด้าน ตัวสายมีขนาดเส้นผ่านศูนย์กลาง 2.0 มม. ความยาว 5 เมตร เหมาะสำหรับเชื่อมต่ออุปกรณ์ไฟเบอร์ออปติก เช่น Media Converter, Switch, อุปกรณ์สื่อสาร และระบบโครงข่าย Fiber Optic ที่ต้องการความเสถียรในการรับส่งข้อมูล

คุณสมบัติสินค้า
- ประเภทสาย: Fiber Optic Patch Cord
- ชนิดเส้นใยแก้วนำแสง: Single Mode (SM)
- ขนาดเส้นใยแก้ว: 9/125 µm
- มาตรฐานสายไฟเบอร์: G.657A1
- รูปแบบสาย: Simplex (1 Core)
- หัวต่อด้านที่ 1: LC/UPC
- หัวต่อด้านที่ 2: FC/UPC
- ขนาดเส้นผ่านศูนย์กลางสาย: 2.0 มม.
- ความยาวสาย: 5 เมตร
- สีสาย: สีเหลือง
- คุณสมบัติหัวต่อ: ออกแบบให้เชื่อมต่อได้แน่นหนาและมีการสูญเสียสัญญาณต่ำ
- การใช้งาน: รองรับระบบสื่อสารข้อมูลผ่าน Fiber Optic


ดาวน์โหลดข้อมูลไฟล์ Datasheet


แนะนำวิธีการใช้งาน
1. ตรวจสอบชนิดหัวต่อของอุปกรณ์ปลายทางให้ตรงกับสาย Patch Cord ได้แก่ LC/UPC และ FC/UPC
2. ตรวจสอบหัวต่อไฟเบอร์ออปติกว่ามีฝุ่นหรือสิ่งสกปรกหรือไม่
3. ถอดฝาครอบป้องกันหัวต่อออกก่อนใช้งาน
4. เสียบหัว LC/UPC เข้ากับพอร์ตอุปกรณ์ที่รองรับ เช่น Media Converter หรือ Optical Switch
5. เสียบหัว FC/UPC เข้ากับอุปกรณ์อีกด้านที่รองรับหัว FC/UPC
6. ตรวจสอบการเชื่อมต่อและสถานะไฟแสดงผลของอุปกรณ์
7. จัดเก็บสายให้เป็นระเบียบ โดยหลีกเลี่ยงการหักงอหรือดึงสายอย่างรุนแรง


Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี
- รองรับการรับส่งข้อมูลผ่านระบบ Single Mode Fiber Optic
- หัวต่อ LC/UPC และ FC/UPC ช่วยให้เชื่อมต่ออุปกรณ์ที่ใช้พอร์ตต่างชนิดกันได้
- สายความยาว 5 เมตร เหมาะสำหรับการเชื่อมต่อระหว่างอุปกรณ์ในระยะใกล้
- ขนาดสาย 2.0 มม. ช่วยให้ติดตั้งและจัดระเบียบสายได้สะดวก
- เส้นใยแก้วมาตรฐาน G.657A1 มีคุณสมบัติรองรับการใช้งานในพื้นที่ที่มีข้อจำกัดด้านการโค้งงอ
- ช่วยลดการสูญเสียสัญญาณจากการเชื่อมต่อ เมื่อใช้งานร่วมกับอุปกรณ์และหัวต่อที่มีคุณภาพเหมาะสม

ประโยชน์ในการใช้งาน
- ใช้เชื่อมต่อ Media Converter กับอุปกรณ์เครือข่าย
- ใช้เชื่อมต่อ Optical Switch กับอุปกรณ์ Fiber Optic
- ใช้ในระบบเครือข่าย LAN และระบบสื่อสารข้อมูล
- ใช้เชื่อมต่ออุปกรณ์ในตู้ RACK Server และ Network Cabinet
- ใช้ในระบบ Fiber Optic Access Network
- ใช้ในระบบโทรคมนาคมและโครงข่ายอินเทอร์เน็ต
- เหมาะสำหรับงานติดตั้งระบบเครือข่ายภายในสำนักงาน อาคาร และห้องควบคุมระบบ

ข้อควรระวัง
- ห้ามมองตรงเข้าไปในหัวต่อหรือปลายสายไฟเบอร์ออปติกขณะเชื่อมต่อกับอุปกรณ์ที่กำลังส่งสัญญาณ
- ควรทำความสะอาดหัวต่อด้วยอุปกรณ์ทำความสะอาด Fiber Optic โดยเฉพาะ
- หลีกเลี่ยงการสัมผัสหน้าสัมผัสของหัวต่อโดยตรง
- ห้ามดึงสายจากหัว Connector ควรจับที่ตัวหัวต่อเมื่อต้องการถอดสาย
- หลีกเลี่ยงการหักงอ บิด หรือกดทับสายไฟเบอร์ออปติก
- ห้ามใช้หัวต่อ UPC เชื่อมต่อกับหัวต่อ APC โดยตรง เนื่องจากรูปแบบหน้าสัมผัสแตกต่างกัน
- ตรวจสอบให้แน่ใจว่าอุปกรณ์ปลายทางรองรับหัวต่อ LC/UPC และ FC/UPC ตามลำดับ

อุปกรณ์ที่จะได้รับ
- สาย Patch Cord Fiber Optic Single Mode 9/125 จำนวน 1 เส้น
