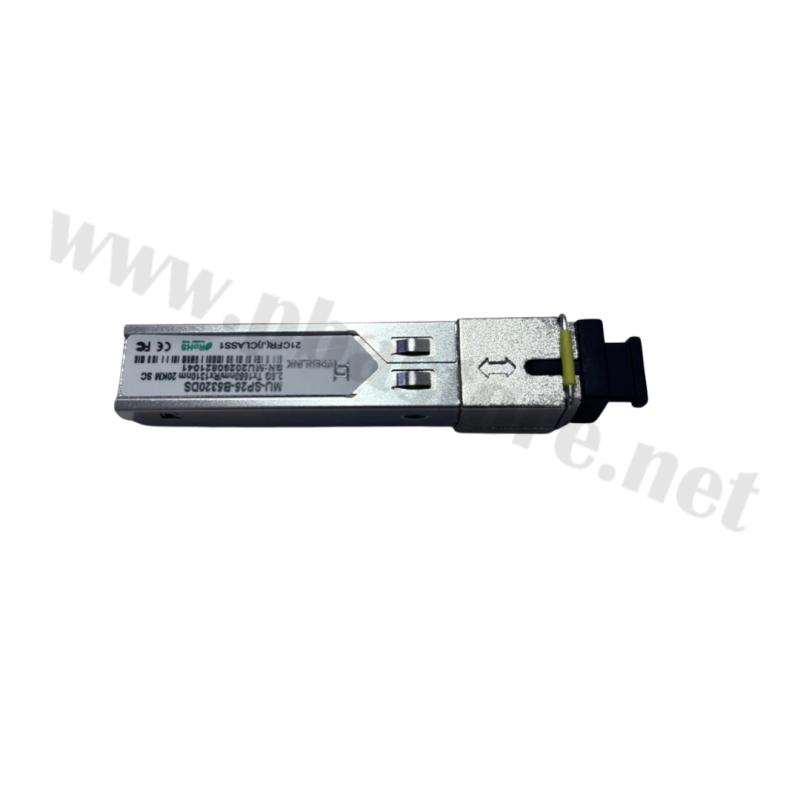

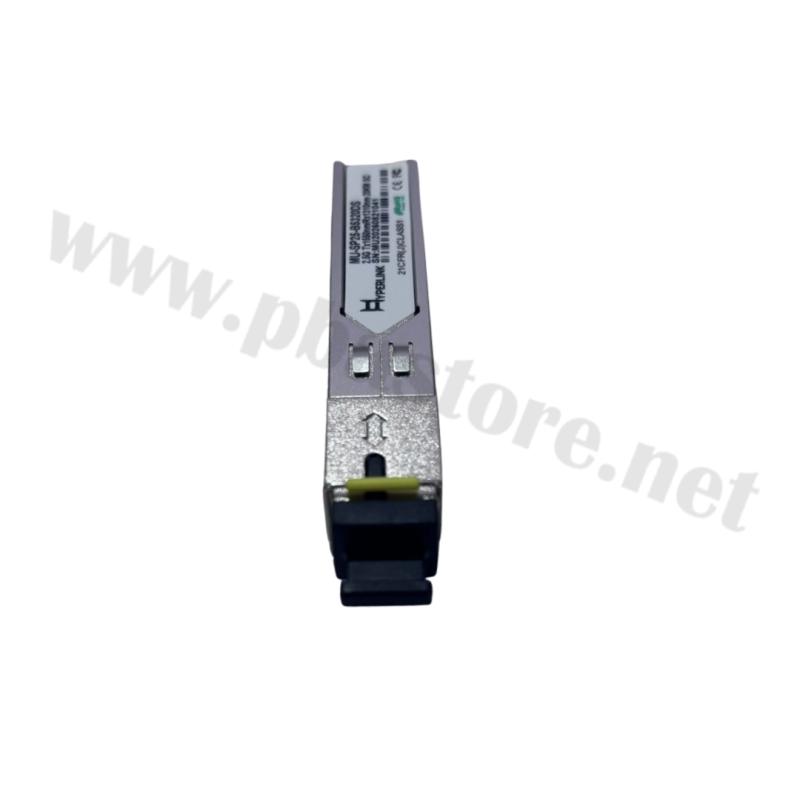

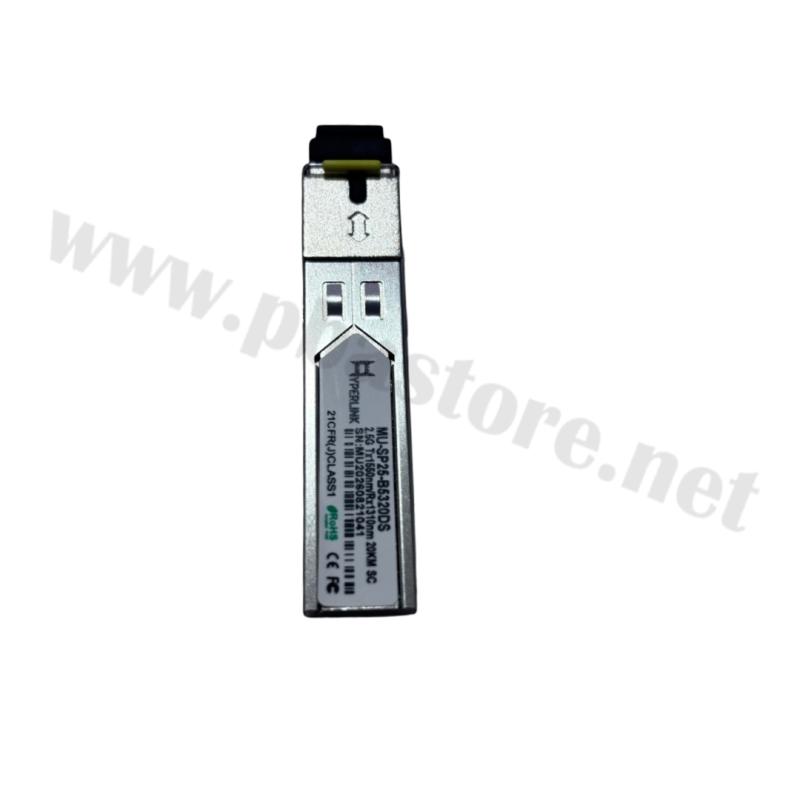

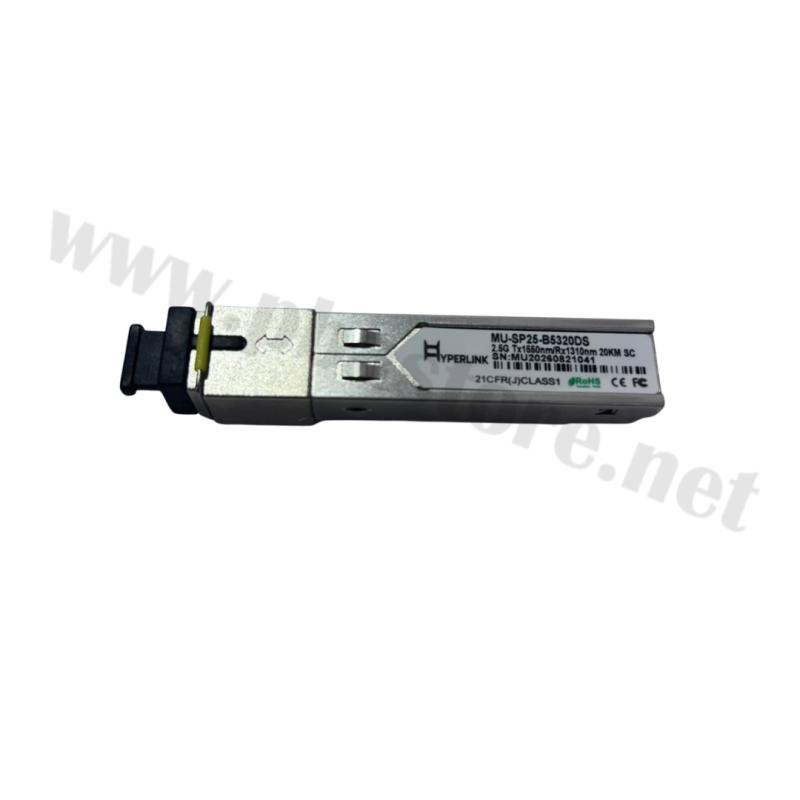

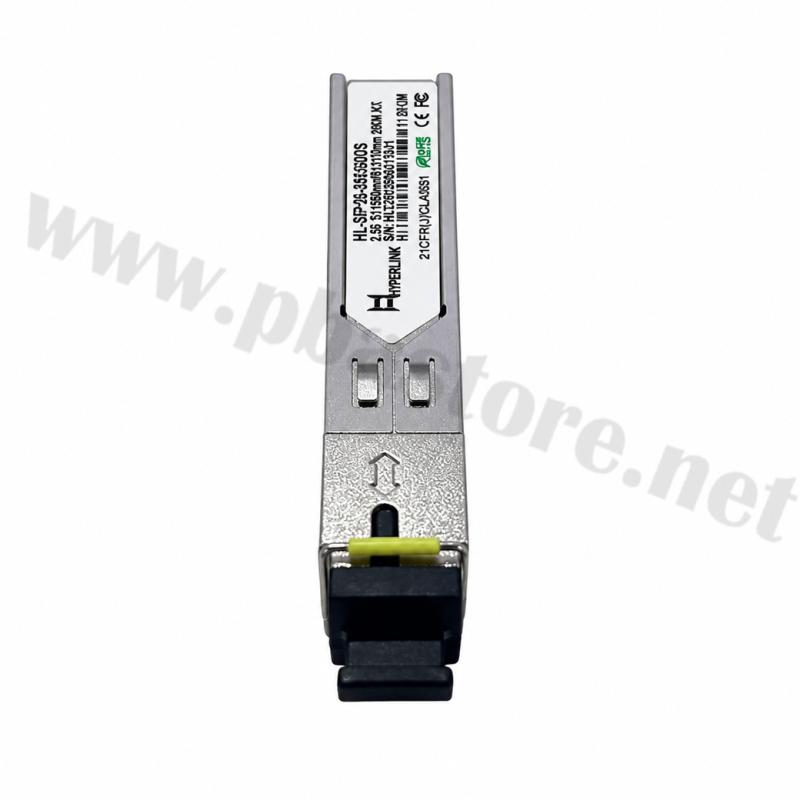

SFP MODULE 2.5G Bidi SMF SC TX1550nm/RX1310nm20Km HYPERLINK
เป็นโมดูลรับส่งสัญญาณเครือข่ายผ่านสายใยแก้วนำแสง (Fiber Optic Transceiver) รองรับความเร็วในการรับส่งข้อมูลสูงสุด 2.5Gbps ออกแบบมาสำหรับการเชื่อมต่อผ่านสายไฟเบอร์ออปติกชนิด Single Mode Fiber (SMF) โดยใช้หัวต่อ SC และเทคโนโลยี BiDi (Bidirectional) ที่สามารถรับและส่งข้อมูลผ่านเส้นใยแก้วนำแสงเส้นเดียวได้ โมดูลรุ่นนี้ส่งสัญญาณที่ความยาวคลื่น 1550nm และรับสัญญาณที่ 1310nm รองรับระยะทางการเชื่อมต่อสูงสุดตามสเปก 20 กิโลเมตร เหมาะสำหรับงานเชื่อมต่อระหว่างสวิตช์เครือข่าย อุปกรณ์สื่อสาร และระบบโครงข่ายไฟเบอร์ที่ต้องการส่งข้อมูลระยะไกล

คุณสมบัติสินค้า

• แบรนด์: HYPERLINK
• ประเภทสินค้า: SFP Optical Transceiver Module
• ความเร็วรับส่งข้อมูล: สูงสุด 2.5Gbps
• เทคโนโลยี: BiDi (Bidirectional) รับส่งข้อมูลผ่านไฟเบอร์เส้นเดียว
• ชนิดสายไฟเบอร์: Single Mode Fiber (SMF)
• หัวต่อไฟเบอร์: SC
• ความยาวคลื่นส่ง (TX): 1550nm
• ความยาวคลื่นรับ (RX): 1310nm
• ระยะทางการเชื่อมต่อ: สูงสุด 20 กิโลเมตร ตามเงื่อนไขของระบบและคุณภาพสาย
• การติดตั้ง: ใช้กับช่องเสียบ SFP ที่รองรับโมดูลและความเร็วที่กำหนด
• การใช้งานหลัก: ระบบเครือข่ายไฟเบอร์ออปติกและการเชื่อมต่อระยะไกล

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. ตรวจสอบอุปกรณ์: ตรวจสอบว่า Switch, Media Converter หรือ Router มีช่อง SFP ที่รองรับความเร็ว 2.5Gbps และโมดูลรุ่นนี้
2. ติดตั้งโมดูล: เสียบ SFP Module เข้ากับช่อง SFP ของอุปกรณ์ให้แน่นและถูกตำแหน่ง
3. เตรียมสายไฟเบอร์: ใช้สาย Single Mode Fiber ที่มีหัวต่อ SC ให้ตรงกับพอร์ตของโมดูล
4. เลือกโมดูลฝั่งตรงข้าม: ใช้โมดูล BiDi ที่มีสเปกกลับกัน คือ TX1310nm/RX1550nm และรองรับความเร็วที่เข้ากันได้
5. เชื่อมต่อสาย: ต่อสายไฟเบอร์ระหว่างอุปกรณ์ทั้งสองฝั่ง โดยตรวจสอบความสะอาดของหัวคอนเนคเตอร์
6. ตรวจสอบสัญญาณ: เปิดใช้งานอุปกรณ์และตรวจสอบไฟ Link หรือสถานะการเชื่อมต่อบนระบบบริหารจัดการเครือข่าย

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า

• รองรับความเร็วสูงสุด 2.5Gbps เหมาะสำหรับเครือข่ายที่ต้องการแบนด์วิดท์มากกว่า Gigabit Ethernet ทั่วไป
• ใช้เทคโนโลยี BiDi ส่งและรับข้อมูลผ่านเส้นใยแก้วนำแสงเส้นเดียว ช่วยลดการใช้สายไฟเบอร์
• รองรับการเชื่อมต่อระยะไกลสูงสุด 20 กิโลเมตร ตามเงื่อนไขการติดตั้ง
• ใช้สาย Single Mode Fiber เหมาะกับงานโครงข่ายไฟเบอร์ระยะไกล
• ช่วยลดความยุ่งยากในการเดินสายและบริหารจัดการระบบเครือข่าย
• เหมาะสำหรับงานเชื่อมต่อระหว่างอุปกรณ์เครือข่ายที่รองรับโมดูล SFP ความเร็วที่เข้ากันได้

ประโยชน์ในการใช้งาน

• เชื่อมต่อ Switch ระหว่างอาคารหรือสำนักงานที่อยู่ห่างกัน
• ใช้ในระบบเครือข่ายองค์กรที่ต้องการเชื่อมต่อผ่าน Fiber Optic
• เชื่อมต่อระบบ CCTV IP Camera ผ่านโครงข่ายไฟเบอร์
• ใช้เชื่อมต่อระหว่าง Core Switch และ Access Switch
• รองรับงานเชื่อมต่อเครือข่ายในโรงงาน โกดัง และพื้นที่ขนาดใหญ่
• ใช้ในระบบโครงข่ายผู้ให้บริการอินเทอร์เน็ตหรือระบบกระจายสัญญาณข้อมูลที่รองรับความเร็วตามโมดูล

ข้อควรระวัง

• ต้องใช้โมดูลอีกฝั่งที่มีความยาวคลื่นส่งและรับตรงกันข้ามกัน ได้แก่ TX1310nm/RX1550nm
• ตรวจสอบว่าอุปกรณ์ปลายทางรองรับ SFP ความเร็ว 2.5Gbps ไม่ใช่เพียงพอร์ต SFP 1Gbps ทั่วไป
• ใช้สาย Single Mode Fiber และหัวต่อ SC ที่ตรงกับข้อกำหนดของอุปกรณ์
• ห้ามมองเข้าไปในช่องส่งสัญญาณแสงโดยตรง เนื่องจากอาจมีแสงเลเซอร์ที่เป็นอันตรายต่อดวงตา
• ควรทำความสะอาดหัวคอนเนคเตอร์ก่อนเชื่อมต่อ และปิดฝาครอบเมื่อไม่ได้ใช้งาน
• หลีกเลี่ยงการดึง งอ หรือบิดสายไฟเบอร์เกินรัศมีที่ผู้ผลิตกำหนด
• ระยะทางใช้งานจริงขึ้นอยู่กับคุณภาพสายไฟเบอร์ การสูญเสียของสัญญาณ และคุณสมบัติของโมดูลทั้งสองฝั่ง


อุปกรณ์ที่จะได้รับ
1. SFP MODULE 2.5G Bidi SMF SC TX1550nm/RX1310nm 20Km HYPERLINK จำนวน 1 ชิ้น
