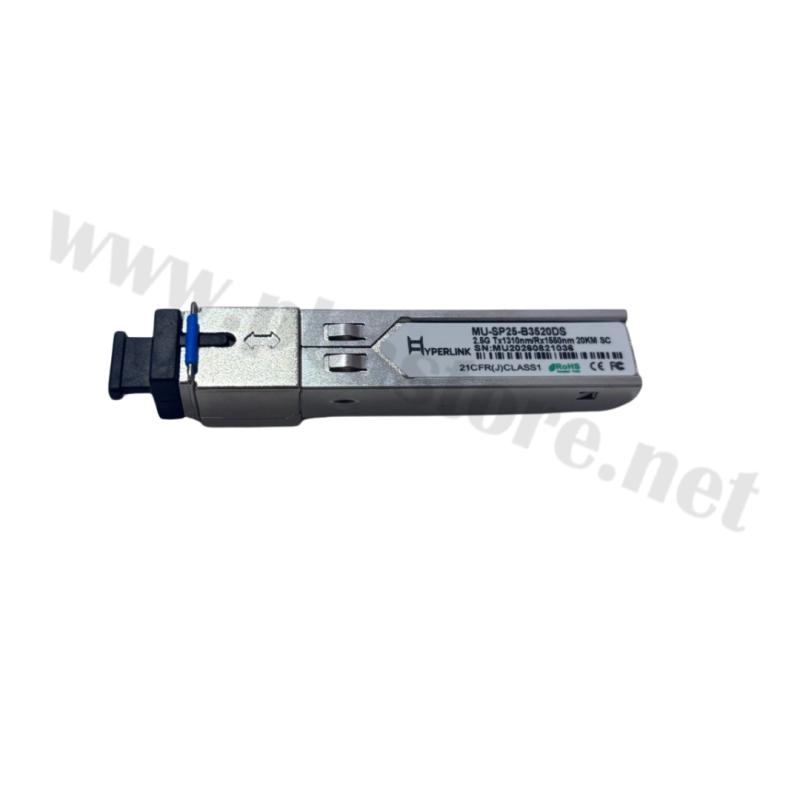

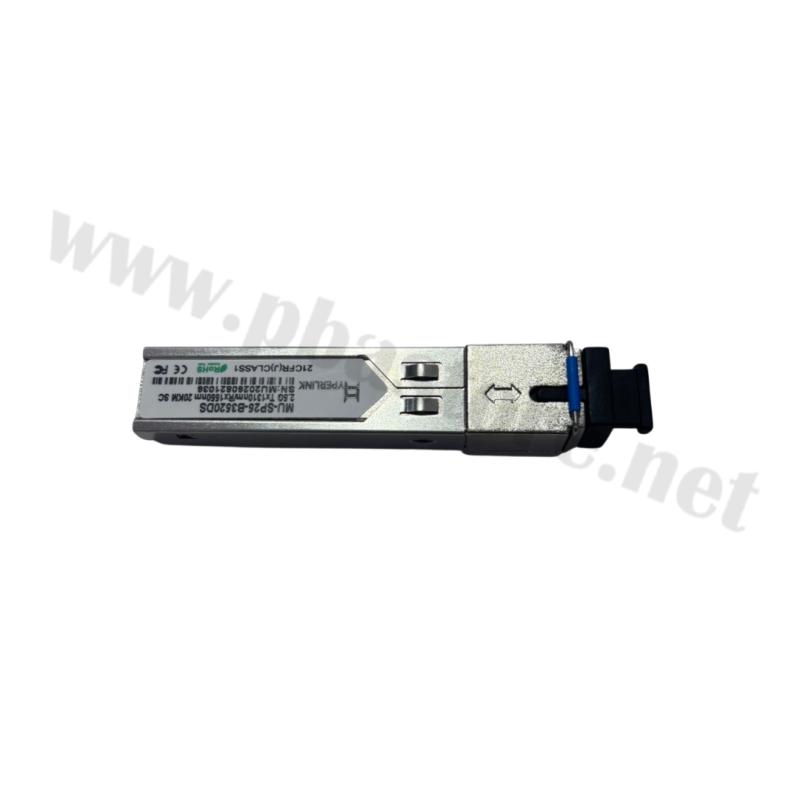

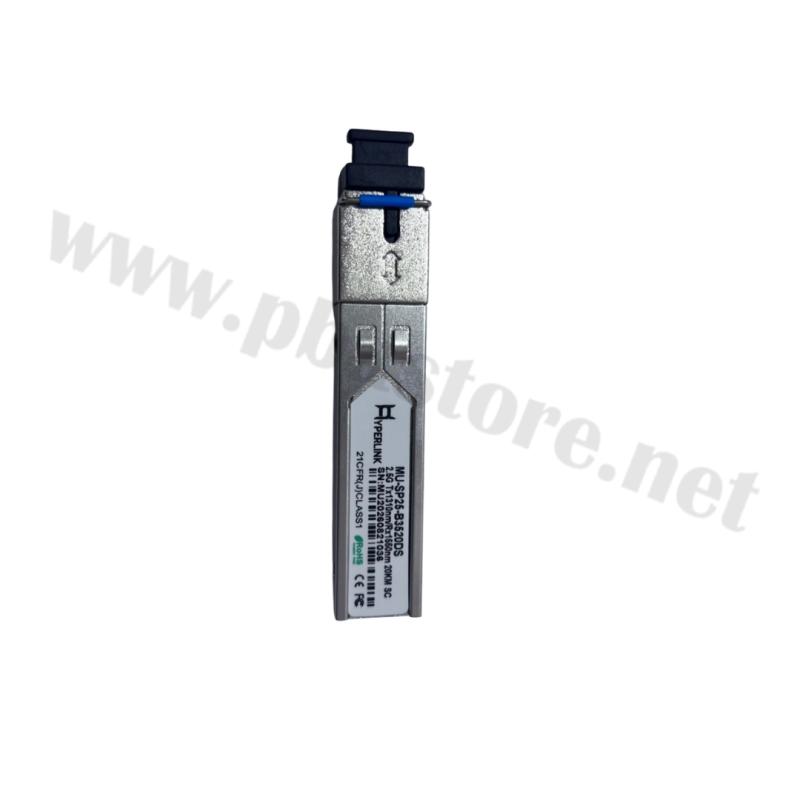

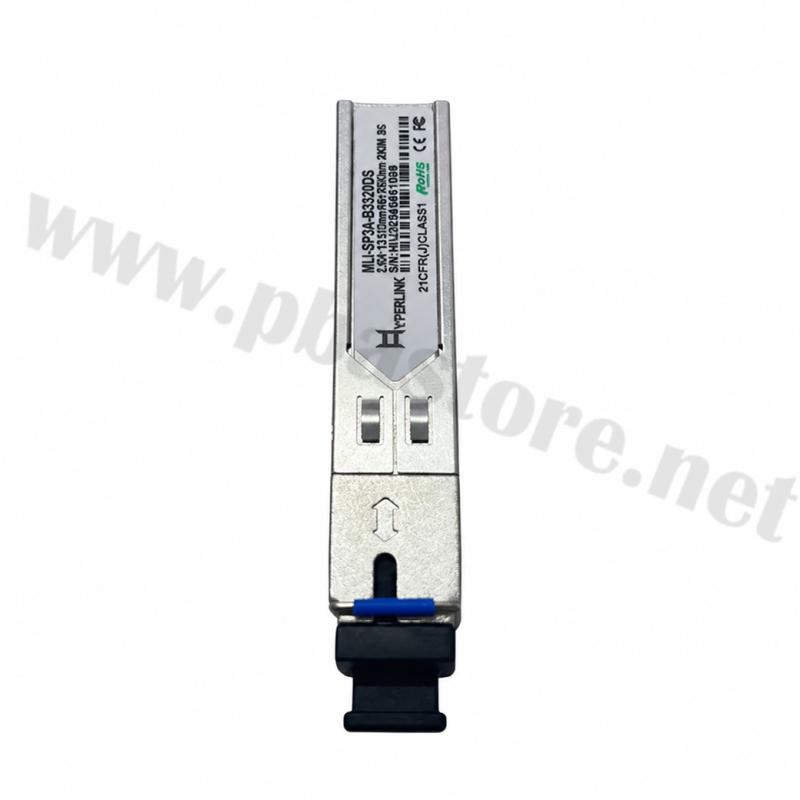

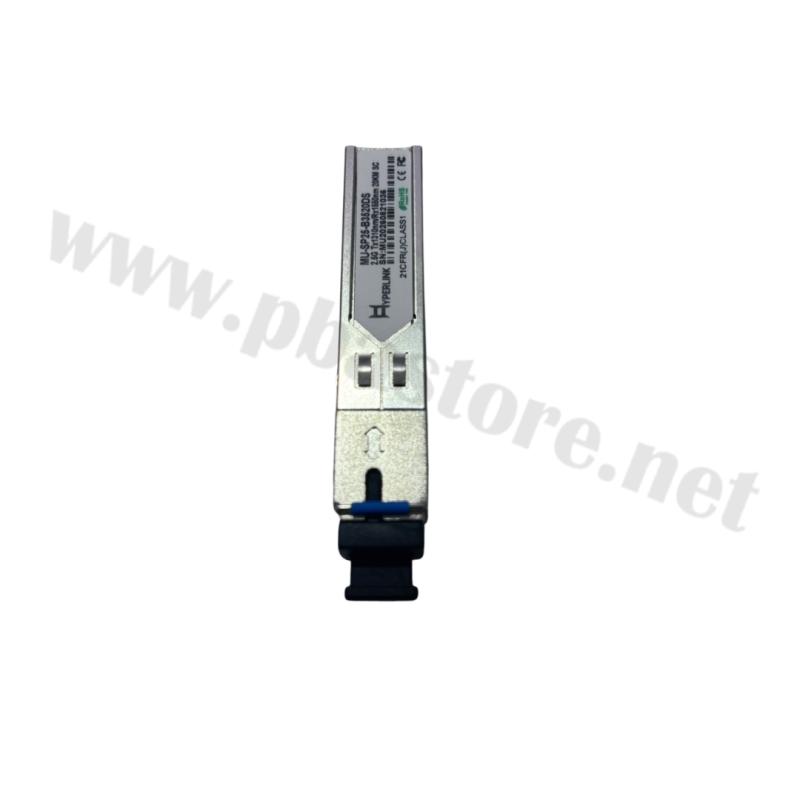

SFP MODULE 2.5G Bidi SMF SC TX1310nm/RX1550nm 20Km HYPERLINK
เป็นโมดูลรับส่งสัญญาณไฟเบอร์ออปติกที่ออกแบบมาสำหรับระบบเครือข่ายความเร็วสูง รองรับอัตราการส่งข้อมูลสูงสุด 2.5Gbps ใช้เทคโนโลยี BiDi (Bidirectional) สำหรับรับและส่งข้อมูลผ่านสายไฟเบอร์ Single Mode Fiber (SMF) เพียง 1 Core ช่วยลดจำนวนสายที่ใช้ในการติดตั้งและประหยัดต้นทุน เหมาะสำหรับเชื่อมต่อ Switch, Media Converter และอุปกรณ์เครือข่ายที่รองรับ SFP ความเร็ว 2.5G สามารถส่งข้อมูลได้ไกลสูงสุด 20 กิโลเมตรตามเงื่อนไขของระบบและคุณภาพสายไฟเบอร์

คุณสมบัติสินค้า

• แบรนด์: HYPERLINK
• ประเภทสินค้า: SFP Optical Transceiver Module
• อัตราการส่งข้อมูล: สูงสุด 2.5Gbps
• เทคโนโลยี: BiDi (รับและส่งข้อมูลผ่านไฟเบอร์เส้นเดียว)
• ชนิดสายไฟเบอร์: Single Mode Fiber (SMF)
• ความยาวคลื่นส่ง (TX): 1310nm
• ความยาวคลื่นรับ (RX): 1550nm
• ระยะการส่งข้อมูล: สูงสุด 20 กิโลเมตร
• หัวต่อไฟเบอร์: SC
• พอร์ตเชื่อมต่อ: SFP
• การติดตั้ง: รองรับการถอดเปลี่ยนโมดูลขณะอุปกรณ์ทำงาน หากอุปกรณ์รองรับ
• การใช้งาน: ระบบเครือข่ายไฟเบอร์ออปติก, Switch, Media Converter และระบบส่งข้อมูลระยะไกล

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. ตรวจสอบอุปกรณ์: ตรวจสอบว่า Switch หรือ Media Converter รองรับ SFP ความเร็ว 2.5G และสามารถใช้งานร่วมกับโมดูล HYPERLINK รุ่นนี้ได้
2. ติดตั้งโมดูล: เสียบ SFP Module เข้ากับช่อง SFP ของอุปกรณ์ตามคู่มือผู้ผลิต
3. เชื่อมต่อสายไฟเบอร์: ใช้สาย Single Mode Fiber ที่มีหัว SC ให้ตรงกับชนิดหัวต่อของโมดูล
4. ติดตั้งโมดูลอีกฝั่ง: ใช้โมดูล BiDi ที่มีความยาวคลื่นตรงข้าม คือ TX1550nm/RX1310nm เพื่อให้สามารถรับส่งข้อมูลระหว่างกันได้
5. ตรวจสอบสัญญาณ: ตรวจสอบไฟ Link และสถานะพอร์ตของอุปกรณ์ทั้งสองฝั่ง
6. ทดสอบระบบ: ทดสอบการเชื่อมต่อเครือข่ายและความเร็วในการรับส่งข้อมูลก่อนใช้งานจริง

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า

• รองรับการรับส่งข้อมูลความเร็วสูงสูงสุด 2.5Gbps
• ส่งข้อมูลผ่านสาย Single Mode Fiber ได้ไกลสูงสุด 20 กิโลเมตรตามสเปก
• เทคโนโลยี BiDi ใช้สายไฟเบอร์เพียง 1 Core ช่วยลดต้นทุนสายและอุปกรณ์ประกอบ
• ใช้หัวต่อ SC สะดวกต่อการเชื่อมต่อกับระบบที่รองรับ
• มีขนาดกะทัดรัด ติดตั้งในช่อง SFP ได้โดยตรง
• เหมาะสำหรับการขยายระบบเครือข่ายไฟเบอร์ออปติก
• ช่วยลดข้อจำกัดด้านระยะทางเมื่อเทียบกับการเชื่อมต่อผ่านสาย LAN ทั่วไป


ประโยชน์ในการใช้งาน

• เชื่อมต่อเครือข่ายระหว่างอาคารหรือสำนักงานที่อยู่ห่างกัน
• ใช้เชื่อมต่อ Switch ระหว่างชั้นหรือระหว่างอาคาร
• รองรับการส่งข้อมูลในระบบอินเทอร์เน็ตและเครือข่ายองค์กร
• ใช้เชื่อมต่อระบบกล้องวงจรปิด CCTV ผ่านโครงข่ายไฟเบอร์
• ประยุกต์ใช้ในระบบ FTTH และ FTTx ที่รองรับอุปกรณ์และมาตรฐานที่เกี่ยวข้อง
• ใช้เชื่อมต่อ Media Converter และ Switch ที่รองรับ SFP 2.5G
• ช่วยประหยัดจำนวนเส้นใยแก้วนำแสงในโครงการเดินระบบเครือข่ายระยะไกล

ข้อควรระวัง

• ตรวจสอบความเข้ากันได้ของโมดูลกับอุปกรณ์ก่อนซื้อและติดตั้ง
• ต้องใช้โมดูลอีกฝั่งที่มีค่าความยาวคลื่น TX/RX ตรงข้ามกัน
• ใช้สาย Single Mode Fiber และหัวต่อ SC ให้ตรงตามข้อกำหนดของโมดูล
• ตรวจสอบชนิดหน้าสัมผัสของหัว SC เช่น UPC หรือ APC ให้ตรงกับอุปกรณ์ เพื่อหลีกเลี่ยงการสูญเสียสัญญาณ
• ห้ามมองเข้าไปในช่องส่งสัญญาณเลเซอร์โดยตรง เพราะอาจเป็นอันตรายต่อดวงตา
• รักษาความสะอาดหัวต่อไฟเบอร์ และปิดฝาครอบเมื่อไม่ได้ใช้งาน
• หลีกเลี่ยงการดึง งอ หรือบิดสายไฟเบอร์เกินค่าที่ผู้ผลิตกำหนด
• ควรติดตั้งในสภาพแวดล้อมที่อยู่ในช่วงอุณหภูมิและความชื้นตาม Datasheet
• ระยะส่งจริงขึ้นอยู่กับคุณภาพสายไฟเบอร์ ระดับกำลังแสง และการสูญเสียของจุดเชื่อมต่อ

อุปกรณ์ที่จะได้รับ

• SFP MODULE 2.5G BiDi SMF SC TX1310nm/RX1550nm 20Km HYPERLINK จำนวน 1 ชิ้น
