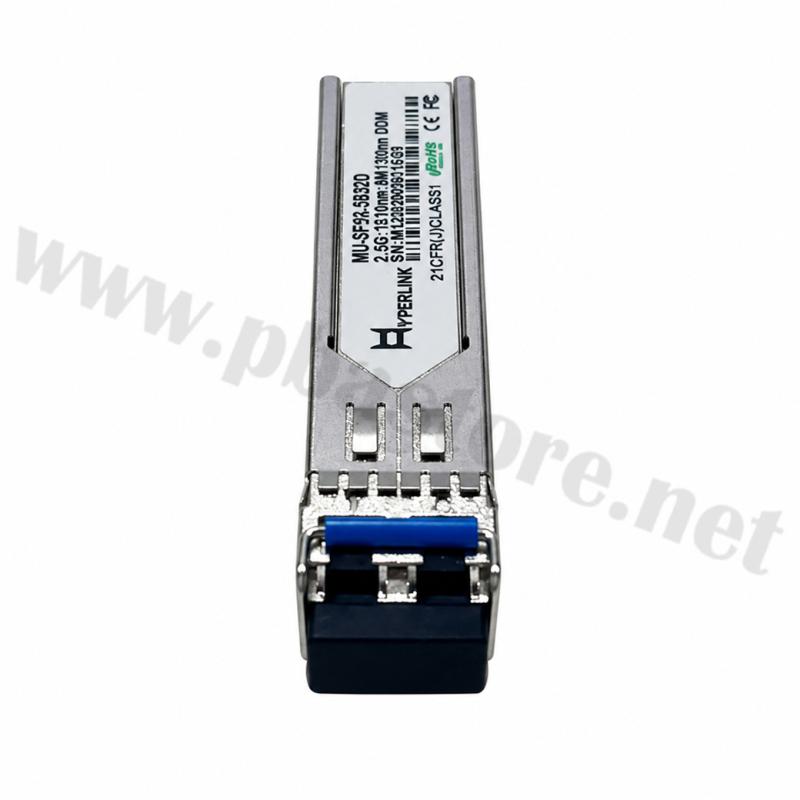

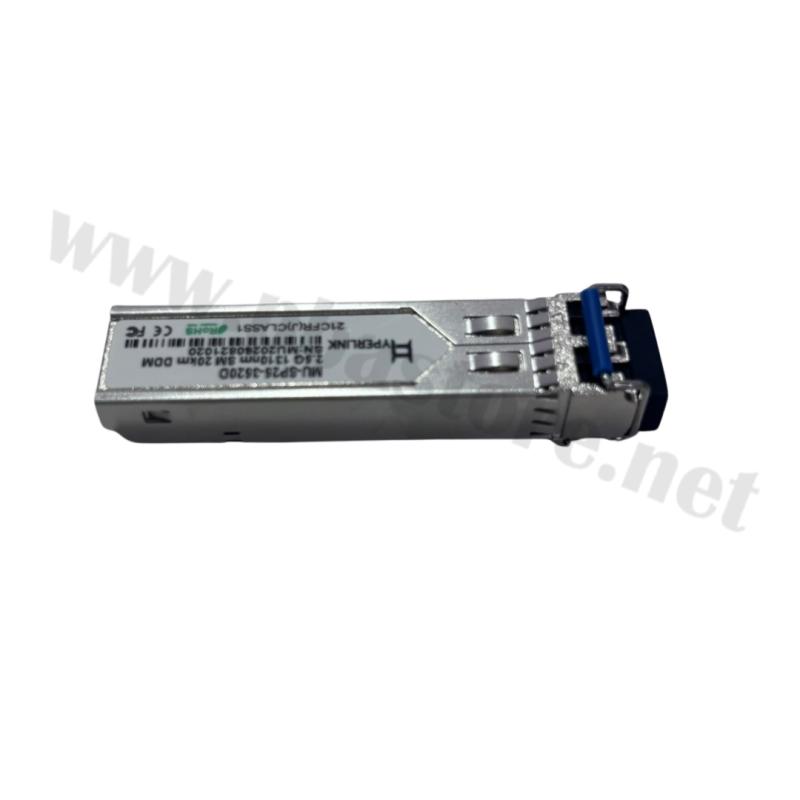

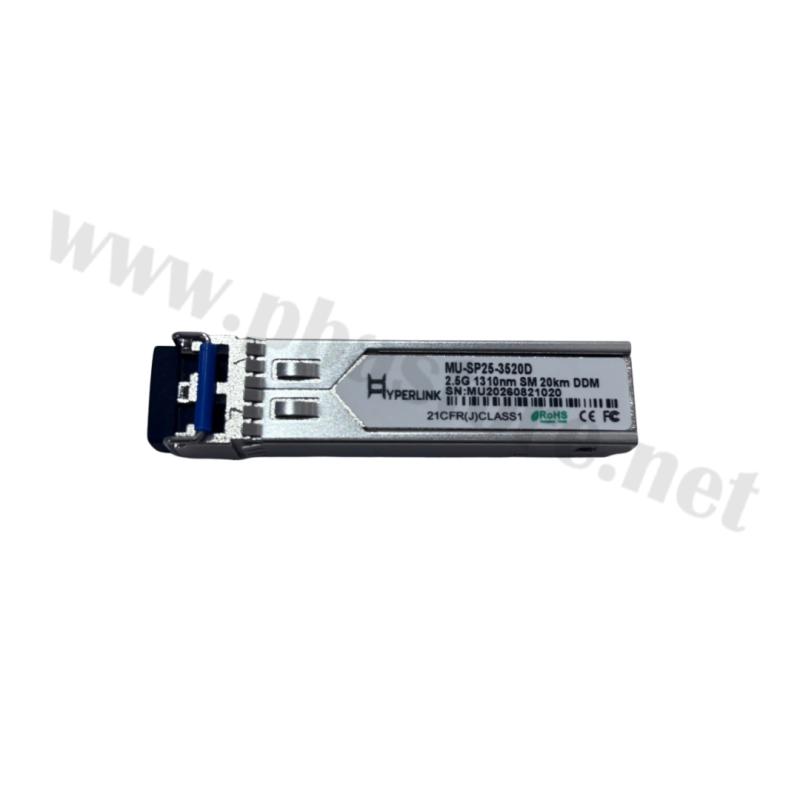

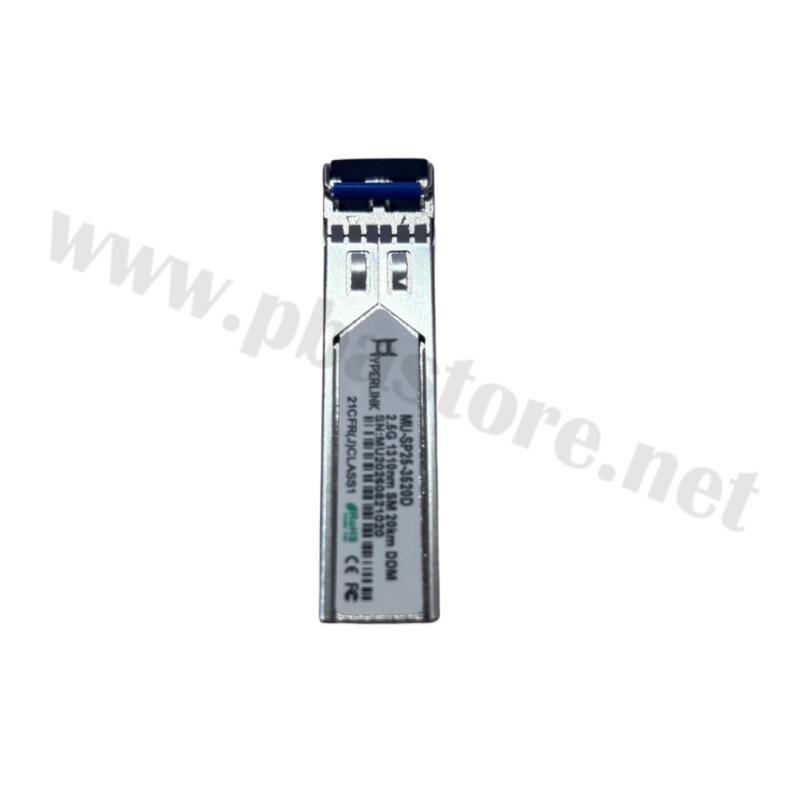

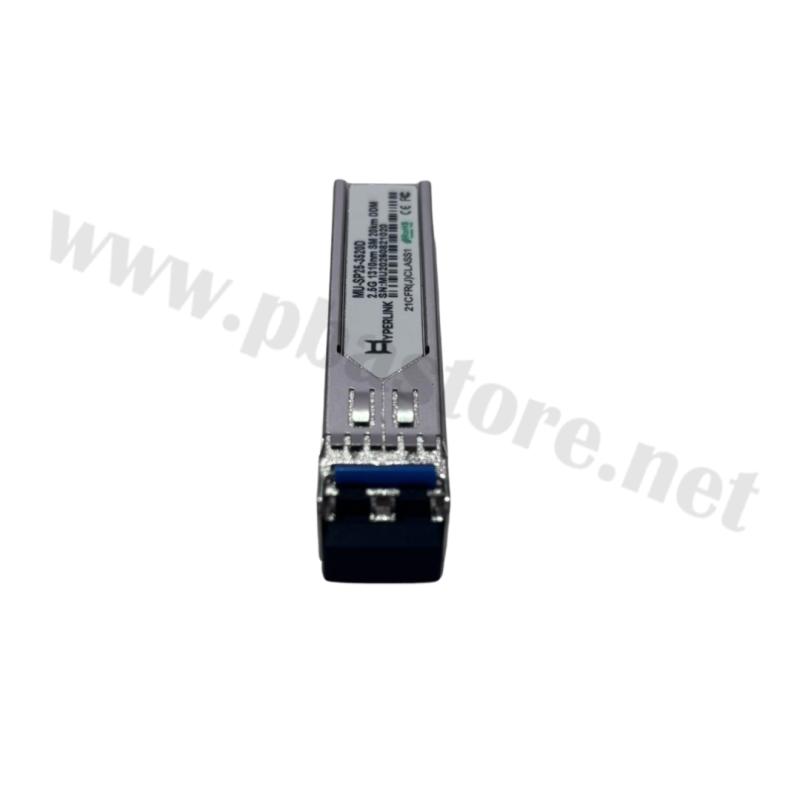

SFP MODULE 2.5G Bidi SMF Duplex LC TX1310nm/RX1550nm 20Km HYPERLINK
เป็นโมดูลรับส่งสัญญาณแสงสำหรับเชื่อมต่ออุปกรณ์เครือข่ายผ่านสายไฟเบอร์ออปติก รองรับความเร็วในการรับส่งข้อมูลระดับ 2.5Gbps เหมาะสำหรับระบบเครือข่ายที่ต้องการความเร็วสูงและการเชื่อมต่อระยะไกลสูงสุด 20 กิโลเมตรตามสเปกที่กำหนด ตัวโมดูลใช้เทคโนโลยี BiDi (Bidirectional) ซึ่งรับและส่งข้อมูลด้วยความยาวคลื่นแสงที่แตกต่างกัน โดยรุ่นนี้ส่งสัญญาณที่ 1310nm และรับสัญญาณที่ 1550nm เหมาะสำหรับงานเชื่อมต่อสวิตช์เครือข่าย อุปกรณ์สื่อสาร และระบบโครงข่ายไฟเบอร์ออปติก ทั้งนี้ควรตรวจสอบชนิดพอร์ตและโมดูลคู่ฝั่งตรงข้ามให้ตรงตามข้อกำหนดก่อนใช้งาน


คุณสมบัติสินค้า

• แบรนด์: HYPERLINK
• ประเภทสินค้า: SFP Optical Transceiver Module
• ความเร็วรับส่งข้อมูล: สูงสุด 2.5Gbps
• เทคโนโลยี: BiDi (Bidirectional)
• ระยะการส่งสัญญาณ: สูงสุด 20 กิโลเมตร ขึ้นอยู่กับคุณภาพสายและงบประมาณกำลังแสง
• ความยาวคลื่นขณะส่ง (TX): 1310nm
• ความยาวคลื่นขณะรับ (RX): 1550nm
• ชนิดสายไฟเบอร์: SMF (Single Mode Fiber)
• หัวต่อ: LC Duplex ตามชื่อรุ่นที่ระบุ
• การใช้งาน: เชื่อมต่ออุปกรณ์เครือข่ายที่รองรับ SFP และอัตราความเร็วที่ตรงกัน


ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. ตรวจสอบอุปกรณ์เครือข่าย ตรวจสอบว่า Switch, Media Converter หรืออุปกรณ์ปลายทางรองรับช่อง SFP และความเร็ว 2.5Gbps
2. เลือกโมดูลคู่ให้ตรงกัน สำหรับการเชื่อมต่อแบบ BiDi ต้องใช้โมดูลอีกฝั่งที่มีความยาวคลื่นส่งและรับสลับกัน โดยทั่วไปคู่กับรุ่น TX1550nm/RX1310nm
3. ติดตั้งโมดูล SFP เสียบโมดูลเข้าช่อง SFP ของอุปกรณ์อย่างระมัดระวังจนเข้าที่
4. เชื่อมต่อสายไฟเบอร์ออปติก ใช้สาย Single Mode Fiber และหัวต่อ LC ตามชนิดพอร์ตจริงของโมดูล
5. ตรวจสอบสถานะการเชื่อมต่อ เปิดใช้งานอุปกรณ์และตรวจสอบไฟ Link/Activity หรือสถานะพอร์ตในระบบจัดการ Switch
6. ทดสอบการรับส่งข้อมูล ตรวจสอบความเสถียรของลิงก์และความเร็วในการรับส่งข้อมูลหลังติดตั้งเสร็จ

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า

• รองรับการรับส่งข้อมูลความเร็วสูงระดับ 2.5Gbps
• รองรับการเชื่อมต่อเครือข่ายไฟเบอร์ออปติกระยะไกลสูงสุด 20 กิโลเมตรตามเงื่อนไขของระบบ
• ใช้สาย Single Mode Fiber ซึ่งเหมาะสำหรับการเชื่อมต่อระยะไกล
• รองรับการติดตั้งกับอุปกรณ์ที่มีช่อง SFP และเข้ากันได้กับโมดูลตามมาตรฐานที่รองรับ
• ช่วยเพิ่มความยืดหยุ่นในการออกแบบและขยายระบบเครือข่าย
• เหมาะสำหรับงานเชื่อมต่อโครงข่ายระหว่างอาคารหรือพื้นที่ที่อยู่ห่างกัน

ประโยชน์ในการใช้งาน

• ระบบเครือข่ายองค์กร: เชื่อมต่อ Switch ระหว่างสำนักงานหรืออาคาร
• ระบบกล้องวงจรปิด CCTV: เชื่อมต่อโครงข่ายไฟเบอร์สำหรับระบบกล้องที่ต้องการแบนด์วิดท์สูง
• ระบบ ISP และ Telecom: ใช้เป็นส่วนหนึ่งของโครงข่ายสื่อสารที่รองรับโมดูลตามสเปก
• ระบบโรงงานและคลังสินค้า: เชื่อมต่อเครือข่ายระหว่างพื้นที่ปฏิบัติงาน
• ระบบโครงข่ายระยะไกล: เชื่อมต่ออุปกรณ์เครือข่ายผ่านสายไฟเบอร์ออปติกในระยะทางที่สายทองแดงไม่เหมาะสม

ข้อควรระวัง

• ตรวจสอบความเข้ากันได้ของโมดูลกับอุปกรณ์และความเร็วพอร์ต SFP ก่อนติดตั้ง
• การใช้งาน BiDi ต้องเลือกโมดูลคู่ที่มี TX/RX ตรงข้ามกัน ไม่ควรใช้โมดูลความยาวคลื่นเดียวกันทั้งสองฝั่งโดยไม่ตรวจสอบสเปก
• ตรวจสอบชนิดหัวต่อ LC และจำนวนเส้นใยที่โมดูลรองรับ เนื่องจากชื่อรุ่นระบุทั้ง BiDi และ Duplex
• ห้ามมองเข้าไปในช่องส่งสัญญาณแสงโดยตรง แม้จะมองไม่เห็นลำแสงก็ตาม
• รักษาความสะอาดของหัวต่อไฟเบอร์ และปิดฝาครอบเมื่อไม่ได้ใช้งาน
• หลีกเลี่ยงการดัดงอสายไฟเบอร์เกินรัศมีที่ผู้ผลิตกำหนด
• ระยะ 20 กิโลเมตรเป็นระยะสูงสุดตามสเปก ไม่ใช่การรับประกันระยะใช้งานจริงในทุกสภาพแวดล้อม

อุปกรณ์ที่จะได้รับ

• SFP Module 2.5G BiDi SMF HYPERLINK รุ่น TX1310nm/RX1550nm ระยะ 20Km จำนวน 1 ตัว
