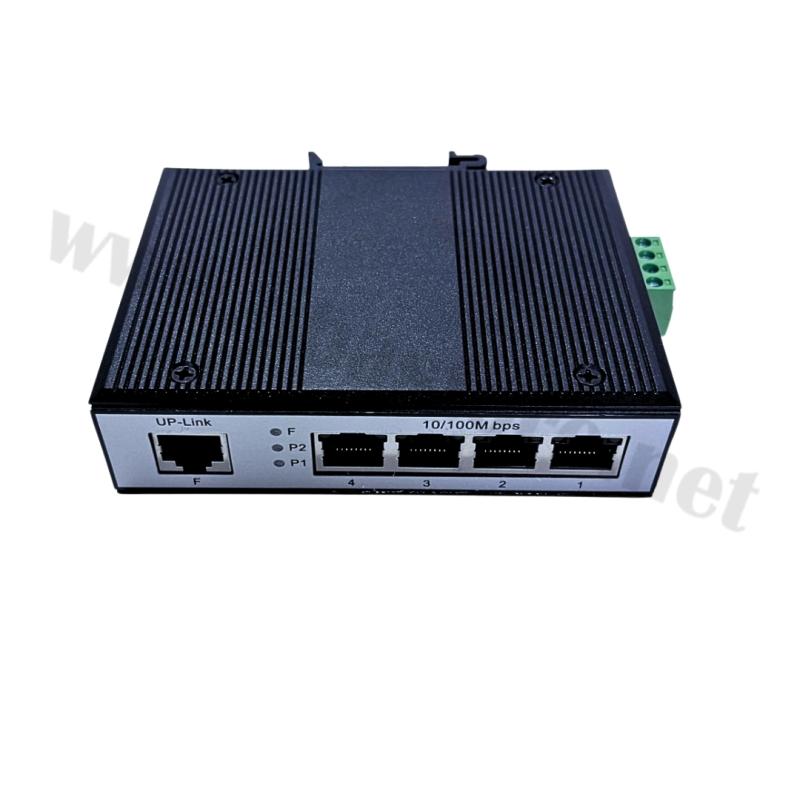

Industrial PoE Extender / Repeater 5-Port 100Mbps ตัวขยายสัญญาณ PoE 1 เข้า 4 ออก แบบ DIN-Rail
เป็นอุปกรณ์ขยายพอร์ตเครือข่ายและกระจายสัญญาณ PoE สำหรับงานระบบอุตสาหกรรม โดยมีพอร์ต LAN ความเร็ว 10/100Mbps จำนวน 5 พอร์ต แบ่งเป็นพอร์ต PoE Input จำนวน 1 พอร์ต สำหรับรับข้อมูลและไฟจาก PoE Switch หรือ PoE Injector และพอร์ต PoE Output จำนวน 4 พอร์ต สำหรับส่งต่อข้อมูลและจ่ายไฟให้กับอุปกรณ์ปลายทาง เช่น กล้องวงจรปิด IP Camera และอุปกรณ์เครือข่ายที่รองรับ PoE  ตัวเครื่องออกแบบให้ติดตั้งบนราง DIN-Rail หรือยึดผนังได้ มีโครงสร้างอะลูมิเนียมแบบไม่มีพัดลม ช่วยระบายความร้อน เหมาะสำหรับติดตั้งภายในตู้ควบคุม ตู้ระบบเครือข่าย และพื้นที่ปฏิบัติงานอุตสาหกรรม ช่วยเพิ่มจำนวนจุดเชื่อมต่อและขยายระยะการส่งสัญญาณเครือข่ายโดยไม่จำเป็นต้องติดตั้งปลั๊กไฟเพิ่มเติมบริเวณอุปกรณ์ปลายทาง


คุณสมบัติสินค้า

• พอร์ต LAN 5 พอร์ต: รองรับความเร็ว 10/100Mbps จำนวน 5 พอร์ต
• PoE Input 1 พอร์ต: รับส่งข้อมูลและรับไฟผ่านสาย LAN จากอุปกรณ์ PoE ต้นทาง
• PoE Output 4 พอร์ต: กระจายข้อมูลและจ่ายไฟ PoE ไปยังอุปกรณ์ปลายทาง
• รองรับมาตรฐาน PoE: IEEE 802.3af/at โดยจ่ายไฟได้สูงสุด 30W ต่อพอร์ตตามข้อมูลผู้ผลิต ทั้งนี้กำลังไฟรวมขึ้นอยู่กับกำลังไฟที่รับเข้ามาและข้อจำกัดของอุปกรณ์
• ช่วยขยายระยะทางเครือข่าย: สามารถต่อใช้งานแบบ Daisy Chain ร่วมกับอุปกรณ์ Repeater เพื่อเพิ่มระยะทางได้สูงสุดประมาณ 200 เมตรตามเงื่อนไขที่ผู้ผลิตระบุ

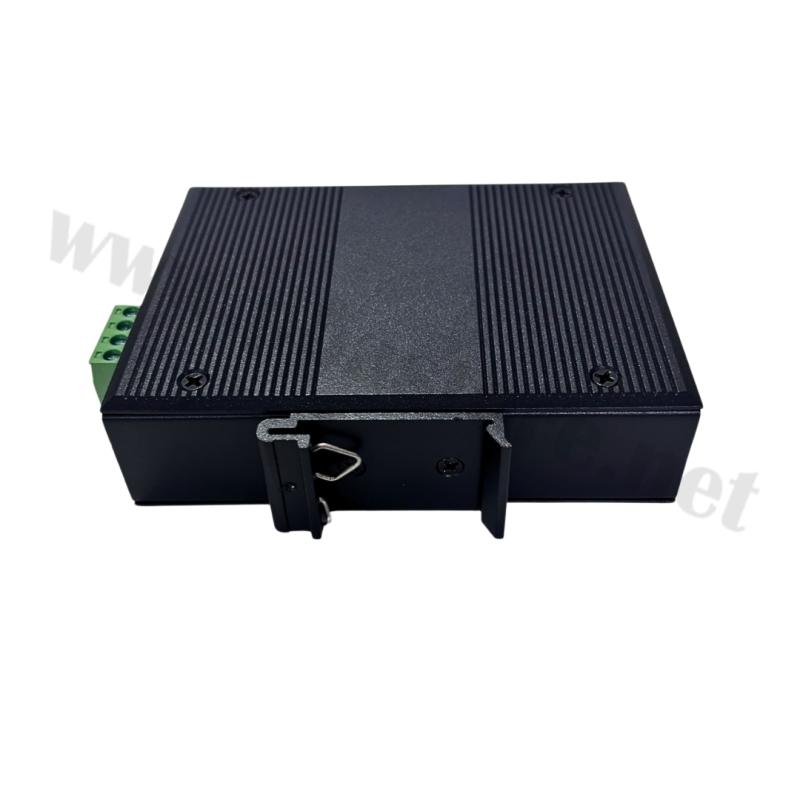

• ติดตั้งง่าย: รองรับการติดตั้งบนราง DIN-Rail ขนาด 35 มม. หรือยึดผนัง

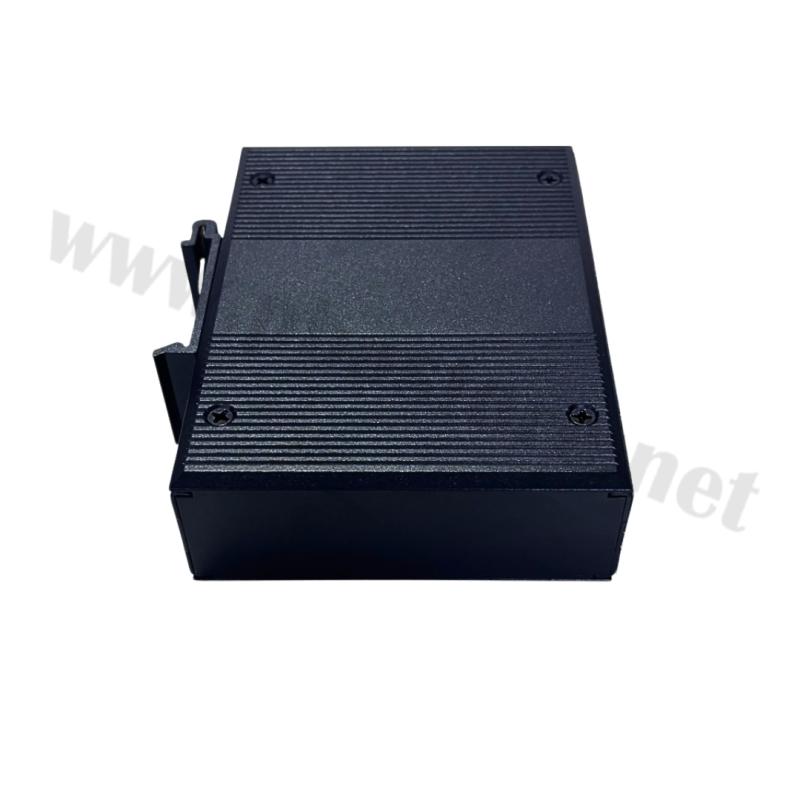

• โครงสร้างอุตสาหกรรม: ตัวเครื่องอะลูมิเนียม ไม่มีพัดลม ช่วยระบายความร้อน
• ระบบป้องกัน: มีการป้องกันไฟกระชากและไฟฟ้าสถิต รวมถึงการต่อขั้วไฟกลับด้านตามข้อมูลผู้ผลิต
• รองรับสภาพแวดล้อมการทำงาน: อุณหภูมิใช้งาน -20°C ถึง +75°C
• ใช้งานแบบ Plug and Play: ไม่ต้องตั้งค่าซอฟต์แวร์ก่อนใช้งาน

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. เตรียมอุปกรณ์ต้นทาง — ใช้ PoE Switch หรือ PoE Injector ที่รองรับมาตรฐาน IEEE 802.3af/at และมีกำลังไฟเพียงพอต่อการใช้งาน
2. เชื่อมต่อสาย LAN เข้าพอร์ต Input — นำสาย LAN จากอุปกรณ์ PoE ต้นทางมาเชื่อมต่อกับพอร์ต PoE Input ของ Extender เพื่อรับทั้งข้อมูลและไฟเลี้ยง
3. เชื่อมต่ออุปกรณ์ปลายทาง — ต่อสาย LAN จากพอร์ต PoE Output ทั้ง 4 พอร์ตไปยังกล้อง IP Camera หรืออุปกรณ์ที่รองรับ PoE
4. ติดตั้งตัวเครื่อง — ยึดอุปกรณ์เข้ากับราง DIN-Rail ขนาด 35 มม. หรือบริเวณผนังที่เหมาะสม โดยมีพื้นที่ให้อากาศถ่ายเท
5. ตรวจสอบสถานะการทำงาน — ตรวจสอบไฟแสดงสถานะ Power, Link/ACT และ PoE เพื่อยืนยันว่าอุปกรณ์ได้รับไฟและเชื่อมต่อเครือข่ายได้ตามปกติ

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า

• เพิ่มพอร์ตเชื่อมต่อจากสาย LAN ต้นทาง 1 เส้น ให้รองรับอุปกรณ์ปลายทางได้สูงสุด 4 พอร์ต
• ช่วยลดความจำเป็นในการเดินสายไฟ AC และติดตั้งเต้ารับไฟฟ้าใกล้อุปกรณ์ปลายทาง
• ช่วยขยายระยะการส่งข้อมูลเมื่อใช้งานร่วมกับ Repeater ตามรูปแบบที่รองรับ
• รองรับอุปกรณ์เครือข่ายที่ใช้มาตรฐาน PoE โดยไม่ต้องแยกสายไฟเลี้ยงออกจากสาย LAN
• ตัวเครื่องขนาดกะทัดรัด เหมาะสำหรับติดตั้งในตู้ควบคุมและตู้ระบบเครือข่าย
• ไม่ต้องตั้งค่าซับซ้อน เหมาะสำหรับช่างติดตั้งระบบเครือข่ายและระบบรักษาความปลอดภัย

ประโยชน์ในการใช้งาน

• ระบบกล้องวงจรปิด IP Camera: กระจายสาย LAN และไฟ PoE ไปยังกล้องหลายตัวในบริเวณเดียวกัน
• โรงงานอุตสาหกรรม: เชื่อมต่ออุปกรณ์เครือข่ายในพื้นที่ผลิตและตู้ควบคุม
• ระบบรักษาความปลอดภัย: ใช้ร่วมกับอุปกรณ์เครือข่ายที่รองรับ PoE เช่น ระบบควบคุมการเข้าออก
• อาคารสำนักงานและอาคารอัจฉริยะ: เพิ่มจุดเชื่อมต่ออุปกรณ์เครือข่ายโดยลดความยุ่งยากในการจัดการสายไฟ
• พื้นที่ติดตั้งที่มีข้อจำกัดด้านไฟฟ้า: เหมาะสำหรับจุดที่มีสาย LAN จากต้นทางอยู่แล้ว แต่ไม่สะดวกติดตั้งปลั๊กไฟเพิ่มเติม

ข้อควรระวัง

• ห้ามต่อไฟบ้าน 110V/220V AC เข้ากับตัวเครื่องโดยตรง เพราะอุปกรณ์รุ่นตามเอกสารเป็นแบบรับไฟผ่าน PoE Input เท่านั้น และอาจเสียหายถาวรได้ P06141.pdf
• ตรวจสอบว่า PoE Switch หรือ PoE Injector ต้นทางรองรับมาตรฐานและกำลังไฟที่อุปกรณ์ต้องการ
• แม้ผู้ผลิตระบุว่าสามารถจ่ายไฟได้สูงสุด 30W ต่อพอร์ต แต่ต้องคำนวณกำลังไฟรวมที่ใช้จริงทุกพอร์ต โดยคำนึงถึงกำลังไฟที่รับเข้าและการสูญเสียในสาย
• ใช้สาย LAN คุณภาพดี เช่น CAT5e หรือสูงกว่า และไม่ควรเกิน 100 เมตรต่อช่วงสายตามข้อกำหนดของผู้ผลิต P06141.pdf
• หลีกเลี่ยงการติดตั้งในพื้นที่เปียกชื้นหรือมีน้ำเข้าตัวเครื่อง และตรวจสอบระดับการป้องกัน IP ของรุ่นจริงก่อนติดตั้ง
• ปิดแหล่งจ่าย PoE ก่อนติดตั้งหรือถอดสาย และตรวจสอบการเข้าสายให้ถูกต้อง
• อย่าใช้พอร์ตกับอุปกรณ์ที่ต้องการความเร็วเกิน 100Mbps เนื่องจากอุปกรณ์รองรับเครือข่ายสูงสุด 100Mbps

อุปกรณ์ที่จะได้รับ
Industrial PoE Extender / Repeater 5-Port 100Mbps จำนวน 1 เครื่อง
