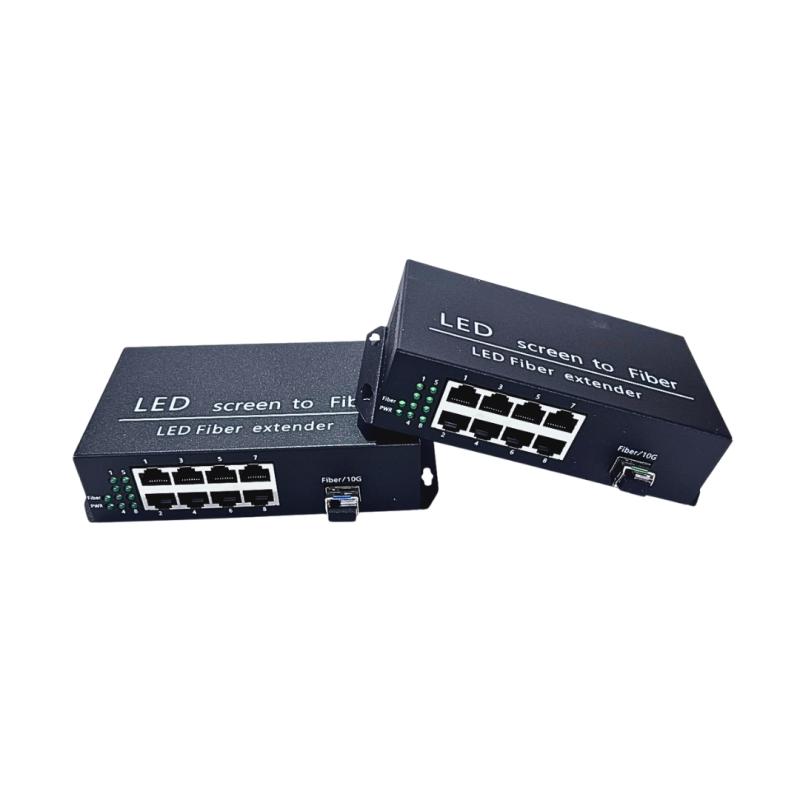

LED Screen Fiber Media Converter 8-Channel ตัวแปลงสัญญาณจอ LED ผ่าน Fiber Optic พร้อม Single Mode SFP Module LC พร้อม Power Adapter DC12V 1A
LED Screen Fiber Media Converter 4-Channel เป็นอุปกรณ์แปลงและส่งผ่านสัญญาณควบคุมจอ LED ผ่านสายใยแก้วนำแสง (Fiber Optic) เหมาะสำหรับงานติดตั้งจอ LED ขนาดใหญ่ที่ต้องการส่งสัญญาณจากชุดควบคุมไปยังจอแสดงผลในระยะไกล โดยช่วยลดข้อจำกัดด้านระยะทางของสาย LAN และลดปัญหาสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้า อุปกรณ์รองรับช่องสัญญาณ LAN จำนวน 4 ช่อง แยกการทำงานอย่างอิสระ สามารถส่งข้อมูลผ่านระบบไฟเบอร์โดยไม่บีบอัดข้อมูลและมีความหน่วงต่ำ เหมาะสำหรับจอ LED โฆษณา จอ LED เวทีคอนเสิร์ต งานอีเวนต์ และระบบแสดงผลในอาคารหรือพื้นที่กลางแจ้ง โดยใช้งานเป็นชุดส่งสัญญาณและรับสัญญาณร่วมกัน


คุณสมบัติสินค้า

• รองรับ 4 ช่องสัญญาณ LAN: มีพอร์ต RJ45 จำนวน 4 ช่อง รองรับความเร็ว 10/100/1000Mbps สำหรับเชื่อมต่อการ์ดส่งและการ์ดรับสัญญาณจอ LED
• ส่งสัญญาณผ่าน Fiber Optic: ใช้สายไฟเบอร์ออปติกเพื่อส่งข้อมูลระยะไกล ลดข้อจำกัดของสาย LAN ทั่วไป
• รองรับ Single Mode SFP Module LC: เหมาะสำหรับการเชื่อมต่อระบบไฟเบอร์ Single Mode โดยต้องเลือกโมดูลและสายไฟเบอร์ให้ตรงกับระยะทางและชนิดหัวเชื่อมต่อ
• พอร์ตไฟเบอร์ SFP/SFP+: รองรับช่องเสียบโมดูลออปติคัลมาตรฐาน Gigabit/10G ตามเอกสารผลิตภัณฑ์
• ส่งข้อมูลโดยไม่บีบอัด: ถ่ายทอดข้อมูลอย่างโปร่งใสด้วยความหน่วงต่ำ เหมาะสำหรับการควบคุมจอ LED แบบเรียลไทม์
• แยกช่องสัญญาณอิสระ 4 ช่อง: แต่ละพอร์ตทำหน้าที่เป็นช่องทางรับส่งข้อมูลแยกจากกัน
• Plug and Play: ไม่จำเป็นต้องติดตั้งไดรเวอร์หรือกำหนดค่าซอฟต์แวร์เพิ่มเติมสำหรับตัวแปลง
• รองรับการเชื่อมต่อระหว่าง TX และ RX: ต้องใช้งานตัวส่งและตัวรับเป็นคู่ โดยเชื่อมต่อช่องสัญญาณให้ตรงกัน

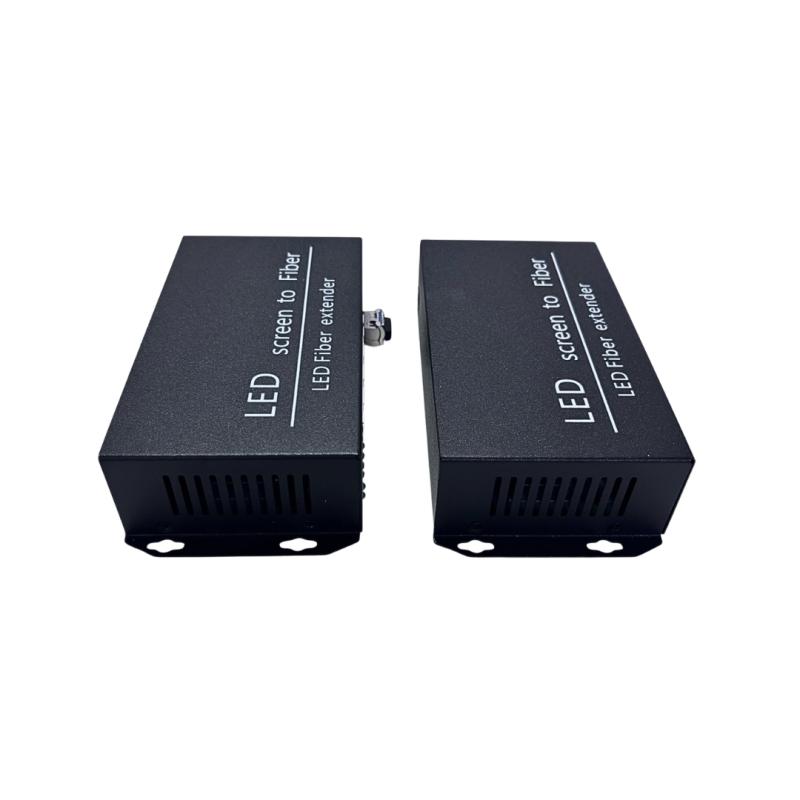

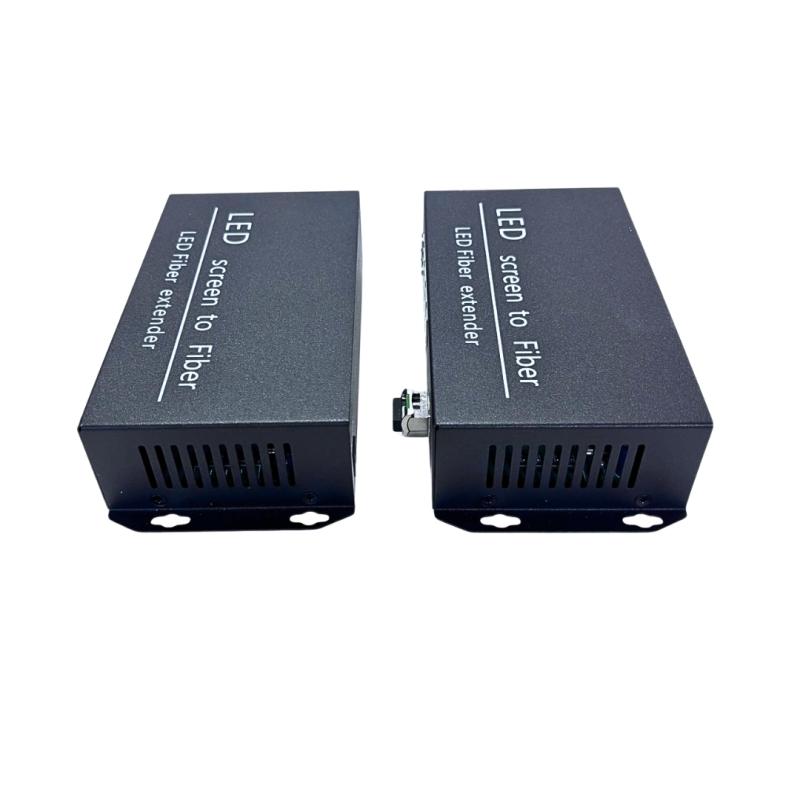

• ตัวเครื่องโลหะ: แข็งแรง ช่วยระบายความร้อน และมีหูยึดสำหรับติดตั้งบนผนัง

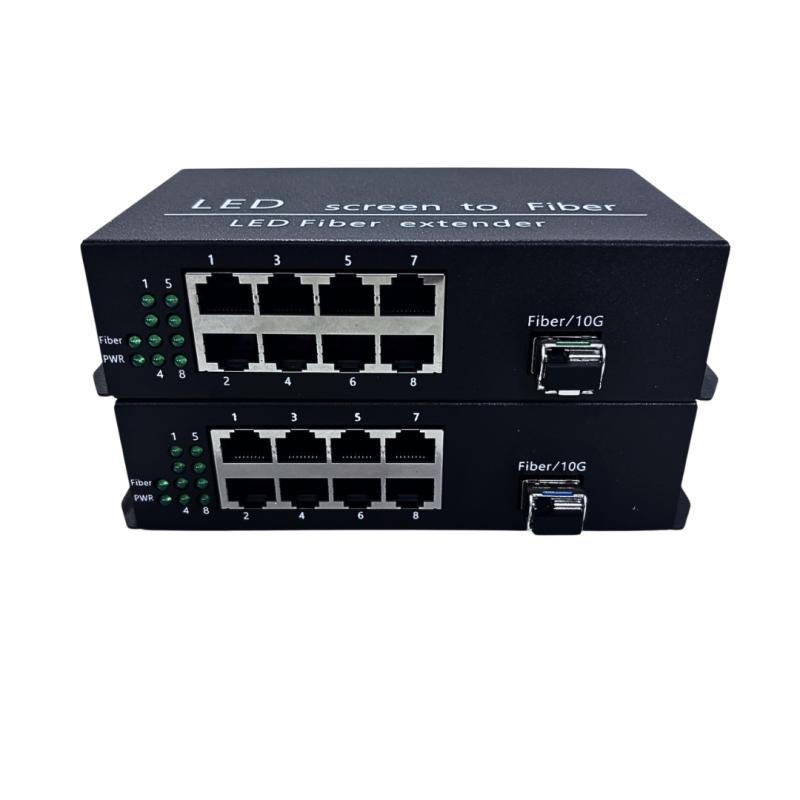

• ไฟ LED แสดงสถานะ: ช่วยตรวจสอบสถานะการจ่ายไฟและการเชื่อมต่อไฟเบอร์ได้สะดวก

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. ติดตั้งตัวส่งและตัวรับ: วางอุปกรณ์ทั้งสองตัวในตำแหน่งต้นทางและปลายทาง โดยกำหนดให้ตัวหนึ่งเป็น TX (Transmitter) และอีกตัวเป็น RX (Receiver)
2. ติดตั้งโมดูล SFP: เสียบ Single Mode SFP Module LC ให้ตรงกับช่อง Fiber/SFP ของอุปกรณ์ทั้งสองฝั่ง
3. เชื่อมต่อสาย Fiber Optic: ใช้สายไฟเบอร์ที่เข้ากันได้กับโมดูลและหัว LC เชื่อมต่อระหว่างตัวส่งและตัวรับ
4. เชื่อมต่อการ์ดส่งสัญญาณจอ LED: นำพอร์ตเอาต์พุตจาก LED Sending Card ต่อเข้าพอร์ต RJ45 ช่อง 1–4 ของตัวส่ง โดยใช้สาย LAN Cat5e หรือ Cat6
5. เชื่อมต่อการ์ดรับสัญญาณ: ต่อพอร์ต RJ45 ของตัวรับไปยัง LED Receiving Card ที่จอ LED โดยให้หมายเลขช่องตรงกันทั้งสองฝั่ง เช่น ช่อง 1 ไปช่อง 1 และช่อง 2 ไปช่อง 2
6. จ่ายไฟให้กับอุปกรณ์: เชื่อมต่อ Power Adapter DC12V 1A ตามข้อมูลสินค้าที่ระบุ และตรวจสอบว่าแรงดันไฟตรงกับข้อกำหนดของเครื่องจริง
7. ตรวจสอบไฟสถานะ: ตรวจสอบไฟ Power และ Fiber Link ว่าทำงานตามปกติ รวมถึงตรวจสอบไฟ Link ของแต่ละพอร์ต LAN
8. ทดสอบการแสดงผล: เปิดระบบควบคุมจอ LED และตรวจสอบภาพ หากภาพไม่แสดงให้ตรวจสอบสายไฟเบอร์ การจับคู่ช่องสัญญาณ และการตั้งค่าการ์ดส่งสัญญาณ

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า

• ส่งสัญญาณควบคุมจอ LED ผ่านไฟเบอร์ได้ในระยะไกลกว่าสาย LAN ทั่วไป
• ลดผลกระทบจากสัญญาณรบกวนทางแม่เหล็กไฟฟ้า
• รองรับการใช้งานพร้อมกัน 4 ช่องสัญญาณ ช่วยจัดการระบบจอ LED ได้สะดวก
• ถ่ายทอดข้อมูลโดยไม่บีบอัดและมีความหน่วงต่ำ
• ติดตั้งง่าย ไม่ต้องตั้งค่าซอฟต์แวร์เพิ่มเติมสำหรับตัวแปลง
• ตัวเครื่องโลหะแข็งแรง เหมาะสำหรับงานติดตั้งระบบแสดงผล
• สามารถเลือกโมดูล SFP ให้เหมาะกับชนิดสายไฟเบอร์และระยะทางของหน้างานได้

ประโยชน์ในการใช้งาน

• จอ LED โฆษณากลางแจ้ง: ส่งข้อมูลควบคุมไปยังจอ LED ขนาดใหญ่ที่อยู่ห่างจากห้องควบคุม
• เวทีคอนเสิร์ตและงานอีเวนต์: เชื่อมต่อระบบควบคุมกับจอ LED สำหรับแสดงภาพและวิดีโอ
• ห้องประชุมและศูนย์นิทรรศการ: ใช้เชื่อมต่อระบบควบคุมจอ LED ขนาดใหญ่
• สนามกีฬา: รองรับการเชื่อมต่อระบบแสดงผลคะแนนและเนื้อหาบนจอ LED
• สถานีขนส่งและสนามบิน: ใช้ในระบบจอแสดงข้อมูล ตารางเวลา และสื่อโฆษณา
• ห้องควบคุมและศูนย์ปฏิบัติการ: ช่วยส่งข้อมูลไปยังจอแสดงผลที่ติดตั้งอยู่คนละพื้นที่
• งานติดตั้งจอ LED ระยะไกล: ช่วยลดปัญหาข้อจำกัดด้านระยะทางและสัญญาณรบกวนจากการเดินสายทองแดง

ข้อควรระวัง

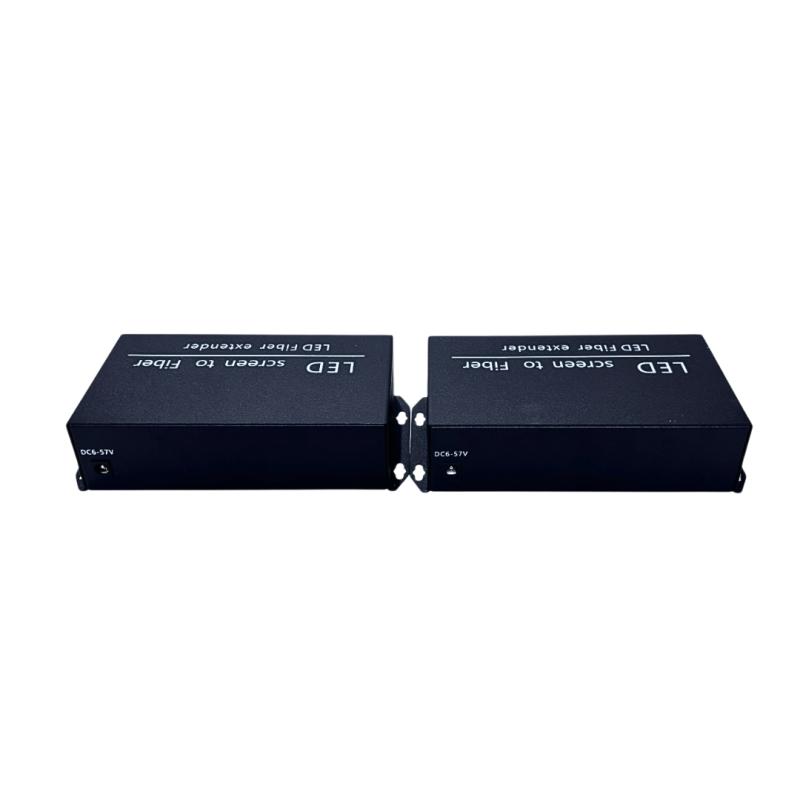

1. ตรวจสอบแรงดันและกระแสไฟของ Power Adapter ให้ตรงกับข้อกำหนดของอุปกรณ์ก่อนใช้งาน โดยสินค้านี้ระบุ DC12V 1A แต่เอกสารรุ่นอ้างอิง PW-CMC-S204LED ระบุช่วงไฟ DC6–57V จึงควรยืนยันสเปกของเครื่องที่จำหน่ายจริง
2. ตรวจสอบชนิด Single Mode SFP Module และสายไฟเบอร์ให้ตรงกัน รวมถึงความยาวคลื่นและรูปแบบการเชื่อมต่อ TX/RX
3. ปิดไฟก่อนถอดหรือเสียบโมดูล SFP เพื่อป้องกันความเสียหายต่ออุปกรณ์
4. หลีกเลี่ยงการมองเข้าไปในช่องหรือปลายสายไฟเบอร์โดยตรง เพราะอาจมีแสงเลเซอร์ที่เป็นอันตรายต่อดวงตา
5. รักษาความสะอาดของหัวต่อไฟเบอร์ เพื่อป้องกันสัญญาณขาดหายหรือการเชื่อมต่อไม่เสถียร
6. ใช้สาย LAN คุณภาพดี และควบคุมความยาวสายทองแดงไม่ให้เกิน 100 เมตรต่อช่วงตามข้อกำหนดของระบบ
7. เชื่อมต่อช่องสัญญาณ TX และ RX ให้ตรงกันทุกช่อง เพื่อป้องกันภาพไม่แสดงหรือแสดงผลผิดปกติ
8. ไม่ควรติดตั้งอุปกรณ์ในพื้นที่เปียกชื้น มีความร้อนสูง หรือโดนแสงแดดโดยตรงเป็นเวลานาน
9. ใช้งานเป็นระบบส่งและรับแบบ Point-to-Point ไม่ควรต่อพ่วงตัวแปลงหลายชุดแบบ Daisy Chain โดยไม่ได้รับการรองรับจากผู้ผลิต

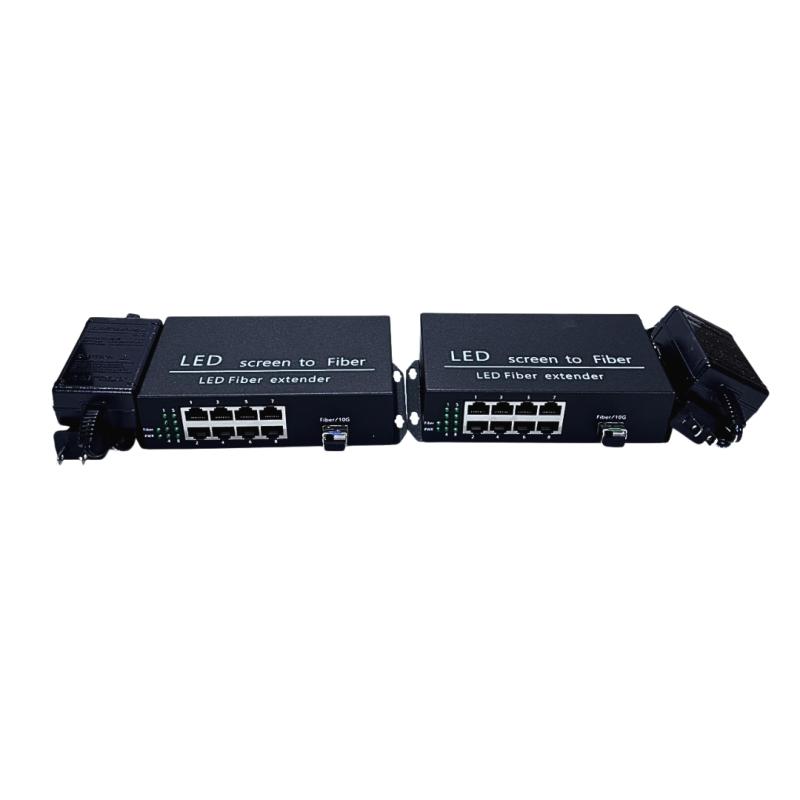

อุปกรณ์ที่จะได้รับ
1. LED Screen Fiber Media Converter 4-Channel จำนวน 2 เครื่อง (ชุดส่ง TX และชุดรับ RX)

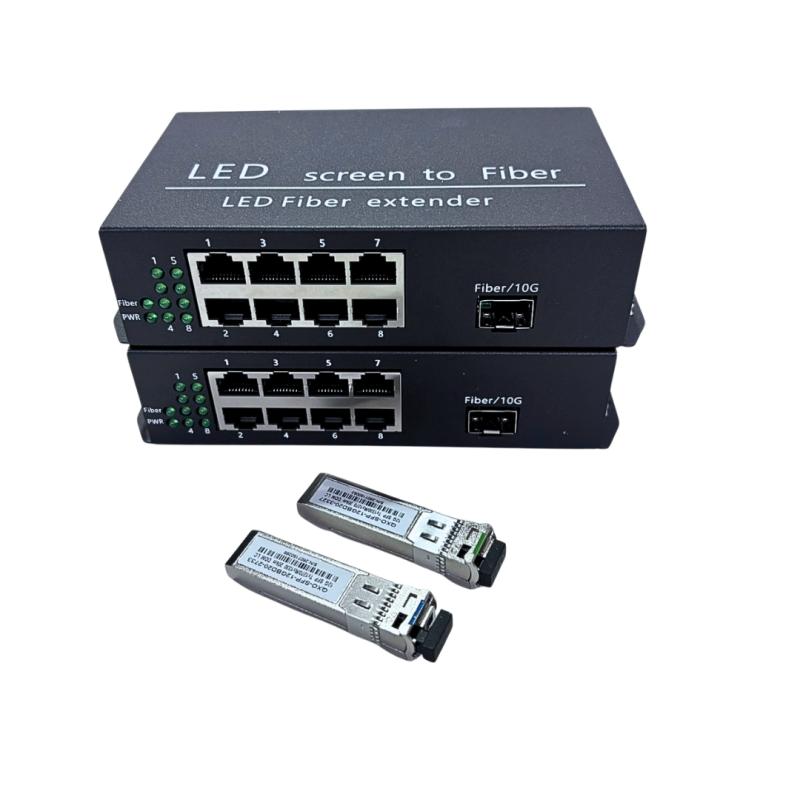

2. Single Mode SFP Module LC จำนวน 2 ตัว
3. Power Adapter DC12V 1A จำนวน 2 ชุด
