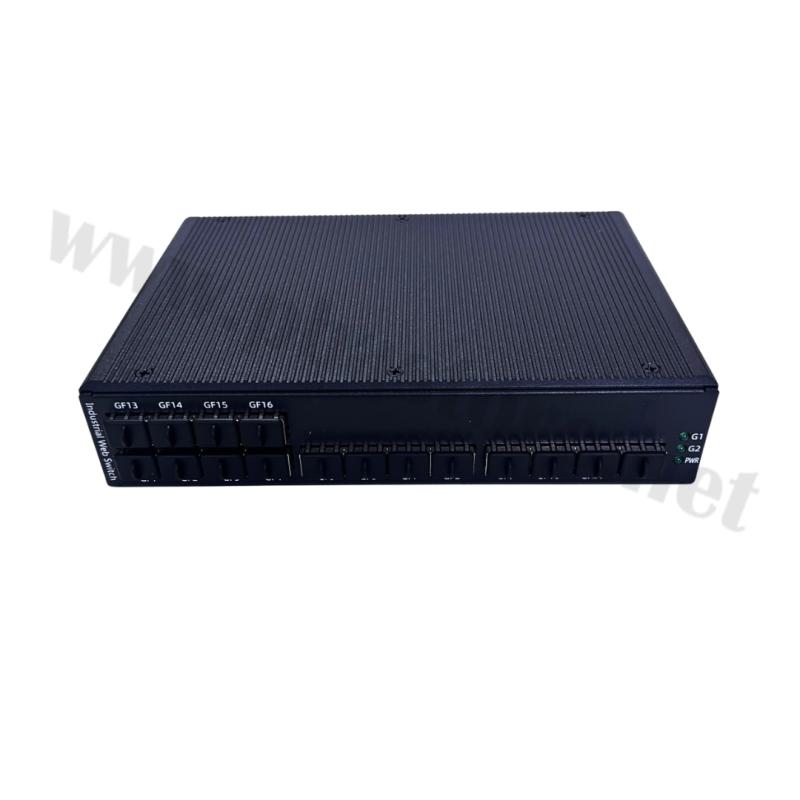

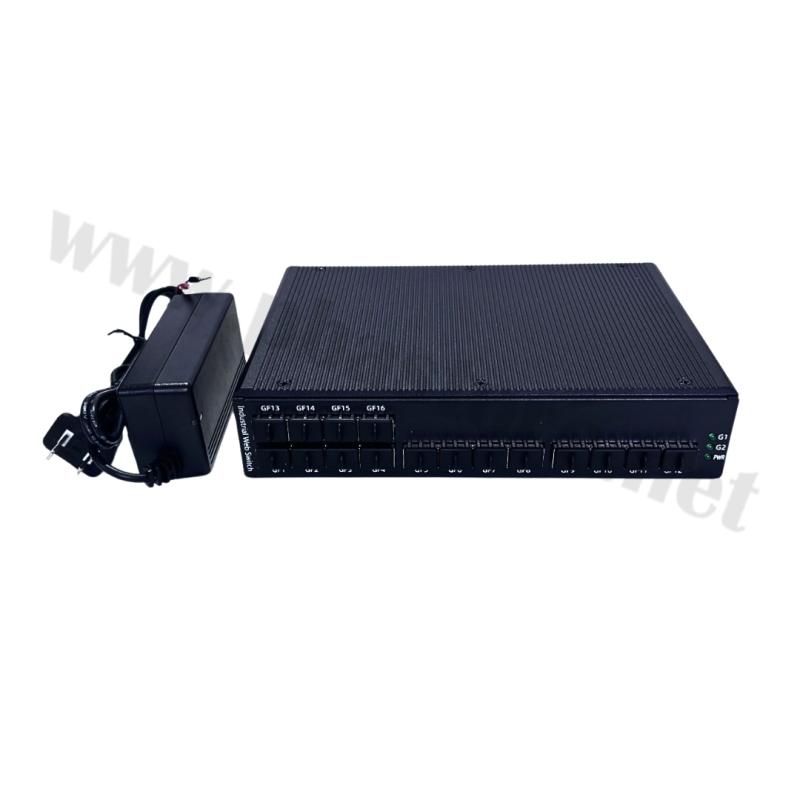

Industrial Gigabit Switch 16 SFP + 2 RJ45 สวิตช์ไฟเบอร์อุตสาหกรรม DIN-Rail With Power Adapter DC24V 1A
เป็นสวิตช์เครือข่ายไฟเบอร์ออปติกระดับอุตสาหกรรม ออกแบบมาสำหรับระบบเครือข่ายที่ต้องการเชื่อมต่ออุปกรณ์จำนวนมาก รองรับช่องเสียบ SFP จำนวน 16 ช่อง สำหรับรับส่งข้อมูลผ่านสายไฟเบอร์ออปติก และพอร์ต RJ45 Gigabit Ethernet จำนวน 2 พอร์ต สำหรับเชื่อมต่ออุปกรณ์ผ่านสาย LAN ตัวเครื่องผลิตจากอะลูมิเนียมอัลลอย แข็งแรง ทนทาน ใช้ระบบระบายความร้อนแบบไม่มีพัดลม (Fanless) และรองรับการติดตั้งบนราง DIN-Rail เหมาะสำหรับโรงงานอุตสาหกรรม ตู้ควบคุมระบบเครือข่าย ระบบกล้องวงจรปิด และงานโครงข่ายไฟเบอร์ออปติกที่ต้องการความเสถียรในการทำงานต่อเนื่อง


คุณสมบัติสินค้า

• พอร์ตเชื่อมต่อไฟเบอร์ 16 ช่อง: รองรับโมดูล SFP มาตรฐาน 1000Base-X ทั้ง Single-mode และ Multi-mode ตามชนิดโมดูลที่เลือกใช้
• พอร์ต LAN 2 ช่อง: รองรับความเร็ว 10/100/1000Mbps เชื่อมต่ออุปกรณ์ผ่านสาย LAN ได้สูงสุด 100 เมตรตามมาตรฐานสายที่รองรับ
• แบนด์วิดท์รวม 36Gbps: รองรับการรับส่งข้อมูลภายในเครือข่ายได้อย่างมีประสิทธิภาพ
• อัตราการส่งต่อข้อมูล 26.8 Mpps: รองรับการส่งต่อข้อมูลระดับ Wire-speed ตามสเปกผู้ผลิต
• รองรับ Jumbo Frame 9KB: ช่วยเพิ่มประสิทธิภาพในการรับส่งข้อมูลขนาดใหญ่
• ตาราง MAC Address 16K: รองรับการเรียนรู้และจัดเก็บ MAC Address ของอุปกรณ์เครือข่ายจำนวนมาก
• ระบบ Store-and-Forward: ตรวจสอบเฟรมข้อมูลก่อนส่งต่อไปยังปลายทาง
• รองรับ Hot-swappable SFP: สามารถถอดเปลี่ยนโมดูล SFP ได้ตามเงื่อนไขการติดตั้งและการใช้งาน

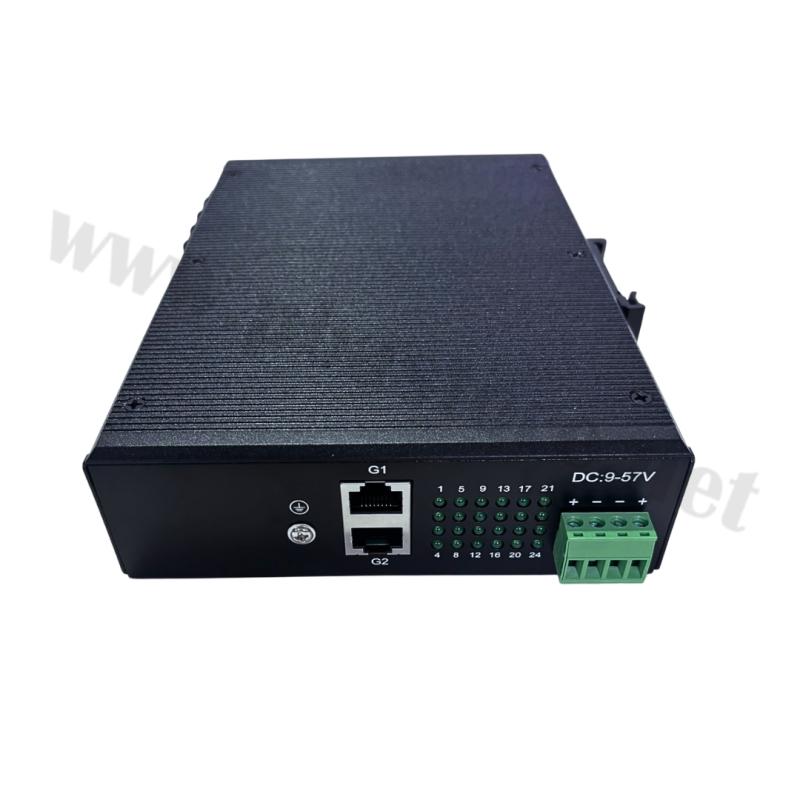

• รองรับไฟ DC 9–75V: ใช้ขั้วต่อแบบ Phoenix Terminal พร้อมอินพุตไฟสำรองแบบ Dual Redundant และระบบสลับแหล่งจ่ายไฟอัตโนมัติ
• ตัวเครื่องระดับอุตสาหกรรม: โครงสร้างอะลูมิเนียมอัลลอย ไม่มีพัดลม และมีระดับการป้องกันฝุ่น IP40
• รองรับอุณหภูมิการทำงาน: ประมาณ -20 ถึง +75°C ตามตารางสเปกในเอกสารผู้ผลิต
• ระบบป้องกันไฟฟ้า: รองรับการป้องกันไฟกระชาก แรงดันเกิน กระแสเกิน และการต่อขั้วไฟกลับด้าน
• รองรับมาตรฐานเครือข่าย: IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z และ IEEE 802.3x

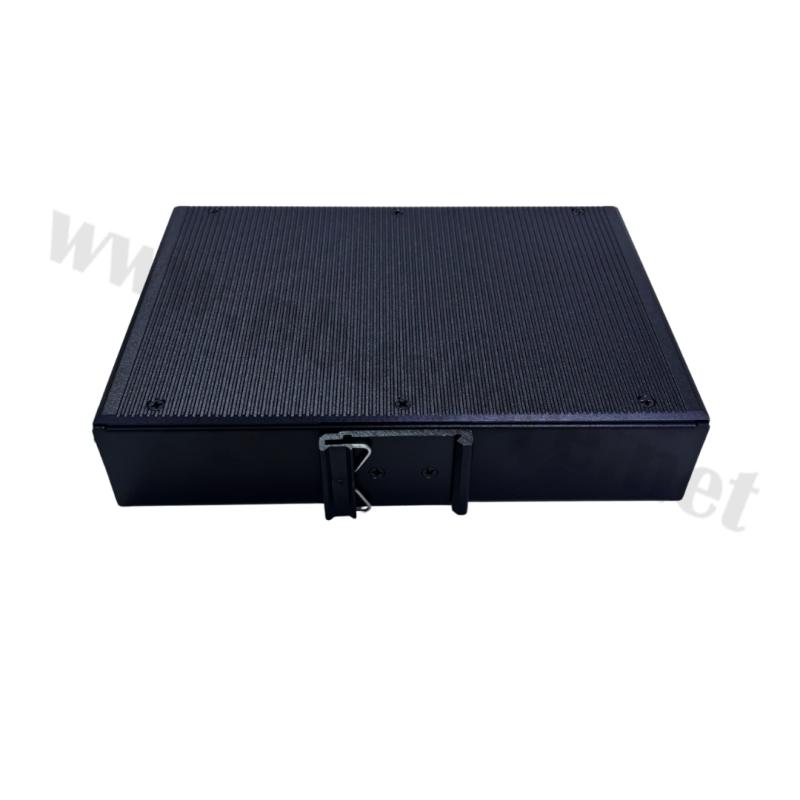

• ติดตั้งบนราง DIN-Rail: รองรับรางมาตรฐานขนาด 35 มม. เหมาะสำหรับตู้ควบคุมในงานอุตสาหกรรม

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. ติดตั้งตัวเครื่อง: ยึดสวิตช์เข้ากับราง DIN-Rail ขนาด 35 มม. ภายในตู้ควบคุมหรือตู้ระบบเครือข่าย โดยจัดให้มีพื้นที่ระบายความร้อนเพียงพอ
2. เชื่อมต่อแหล่งจ่ายไฟ: ต่อไฟ DC เข้าขั้ว Phoenix Terminal ให้ถูกต้องตามเครื่องหมายขั้วบวก (+) และขั้วลบ (-) พร้อมตรวจสอบแรงดันไฟให้อยู่ในช่วงที่อุปกรณ์รองรับ
3. ติดตั้งโมดูล SFP: ใส่โมดูล SFP Gigabit ที่เหมาะสมกับชนิดสายไฟเบอร์ออปติก เช่น Single-mode หรือ Multi-mode ให้ตรงกับอุปกรณ์ปลายทาง
4. เชื่อมต่อสายไฟเบอร์ออปติก: ต่อสายไฟเบอร์เข้ากับโมดูล SFP เพื่อเชื่อมโยงสวิตช์กับสวิตช์เครือข่ายหรืออุปกรณ์ปลายทาง
5. เชื่อมต่อสาย LAN: ใช้พอร์ต RJ45 จำนวน 2 ช่อง เชื่อมต่อกับคอมพิวเตอร์ อุปกรณ์ควบคุม หรือสวิตช์เครือข่ายที่รองรับ
6. ตรวจสอบสถานะการทำงาน: จ่ายไฟและตรวจสอบไฟแสดงสถานะ PWR, G1, G2 รวมถึงไฟแสดงสถานะพอร์ต เพื่อยืนยันการเชื่อมต่อ
7. ทดสอบระบบ: ตรวจสอบการสื่อสารระหว่างอุปกรณ์และทดสอบการรับส่งข้อมูลให้ตรงตามความต้องการของระบบ

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า

• รองรับการเชื่อมต่อไฟเบอร์ออปติกได้สูงสุด 16 ช่อง พร้อมพอร์ต Gigabit LAN อีก 2 ช่อง
• เหมาะสำหรับการรวมสายไฟเบอร์จากหลายจุดเข้าสู่เครือข่ายหลัก
• รองรับการส่งข้อมูลระยะไกล โดยระยะทางขึ้นอยู่กับโมดูล SFP และชนิดสายไฟเบอร์ที่ใช้
• ตัวเครื่องแข็งแรงด้วยวัสดุอะลูมิเนียมอัลลอย เหมาะสำหรับสภาพแวดล้อมในโรงงาน
• ระบบ Fanless ลดเสียงรบกวนและลดชิ้นส่วนที่ต้องบำรุงรักษา
• รองรับแหล่งจ่ายไฟ DC แบบสำรองสองชุด ช่วยเพิ่มความต่อเนื่องในการทำงานเมื่อมีการจัดเตรียมแหล่งจ่ายไฟสำรองอย่างเหมาะสม
• มีระบบป้องกันความผิดปกติทางไฟฟ้าหลายรูปแบบ
• ติดตั้งบนราง DIN-Rail ได้ ช่วยประหยัดพื้นที่ภายในตู้ควบคุม

ประโยชน์ในการใช้งาน

• ระบบกล้องวงจรปิด IP Camera: รวมสัญญาณเครือข่ายจากกล้องหลายจุดผ่านระบบไฟเบอร์ออปติก
• โรงงานอุตสาหกรรม: เชื่อมต่อ PLC, HMI และอุปกรณ์ควบคุมระบบอัตโนมัติ
• ระบบเครือข่ายระหว่างอาคาร: เชื่อมโยงเครือข่ายผ่านไฟเบอร์ออปติกในระยะไกล
• ระบบขนส่งอัจฉริยะ: รองรับการเชื่อมต่อกล้องจราจรและอุปกรณ์ควบคุมสัญญาณ
• ระบบพลังงานและสาธารณูปโภค: ใช้เชื่อมต่ออุปกรณ์ตรวจวัดและควบคุมในสถานีไฟฟ้าหรือตู้ควบคุม
• ระบบ Smart Building และ Smart City: เป็นส่วนหนึ่งของโครงข่ายสื่อสารสำหรับอุปกรณ์ IoT และระบบรักษาความปลอดภัย
• ระบบรวมสัญญาณไฟเบอร์: เหมาะสำหรับงานที่ต้องการรวมลิงก์ไฟเบอร์หลายเส้นเข้าสู่ระบบเครือข่ายส่วนกลาง

ข้อควรระวัง

• ตรวจสอบแรงดันไฟ DC และขั้วต่อให้ถูกต้องก่อนจ่ายไฟ
• หากใช้ Power Adapter ที่ให้มา ต้องตรวจสอบแรงดันขาออก กระแส และขั้วไฟให้ตรงตามข้อกำหนดของอุปกรณ์ก่อนใช้งาน
• แม้ตัวเครื่องรองรับไฟ DC 9–75V แต่ไม่ควรใช้แรงดันเกินกว่าที่อุปกรณ์หรืออะแดปเตอร์ที่เลือกใช้กำหนด
• เลือกโมดูล SFP ให้ตรงกับความเร็ว ชนิดไฟเบอร์ ระยะทาง และชนิดหัวต่อของสาย
• ทำความสะอาดหัวต่อไฟเบอร์ก่อนเชื่อมต่อ และหลีกเลี่ยงการมองเข้าไปในพอร์ตหรือปลายสายไฟเบอร์โดยตรง
• หลีกเลี่ยงการติดตั้งในบริเวณที่มีน้ำ ความชื้นควบแน่น หรือฝุ่นที่เกินระดับการป้องกัน IP40
• เว้นพื้นที่รอบตัวเครื่องเพื่อให้ระบายความร้อนแบบธรรมชาติได้อย่างเหมาะสม
• ปิดแหล่งจ่ายไฟก่อนดำเนินการเดินสายหรือบำรุงรักษาที่เกี่ยวข้องกับระบบไฟ
• อุปกรณ์นี้เป็นสวิตช์ Unmanaged จึงไม่ควรคาดหวังฟังก์ชันบริหารจัดการเครือข่ายขั้นสูง เช่น VLAN Configuration หรือการตั้งค่า QoS ผ่านหน้าเว็บ เว้นแต่ผู้ผลิตจะระบุเพิ่มเติม

อุปกรณ์ที่จะได้รับ

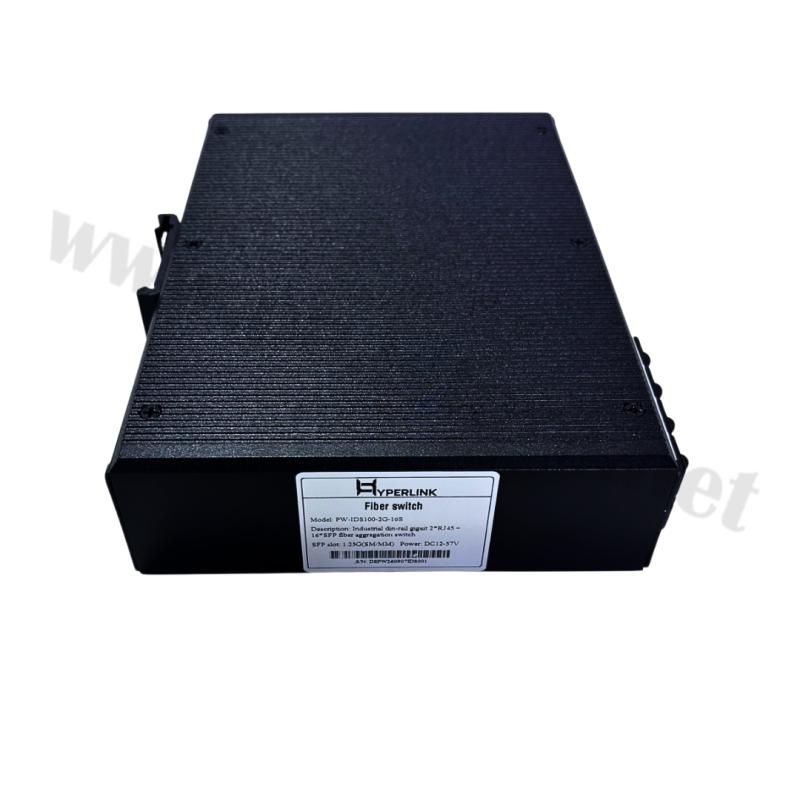

1. Industrial Gigabit Switch 16 SFP + 2 RJ45 รุ่น PW-IDS100-2G-16S จำนวน 1 เครื่อง
