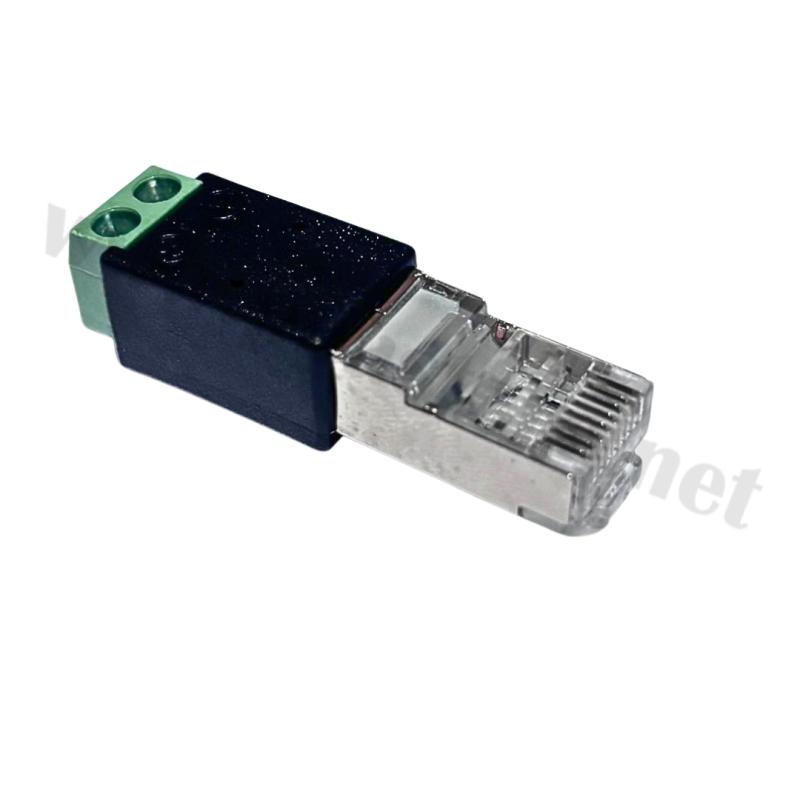

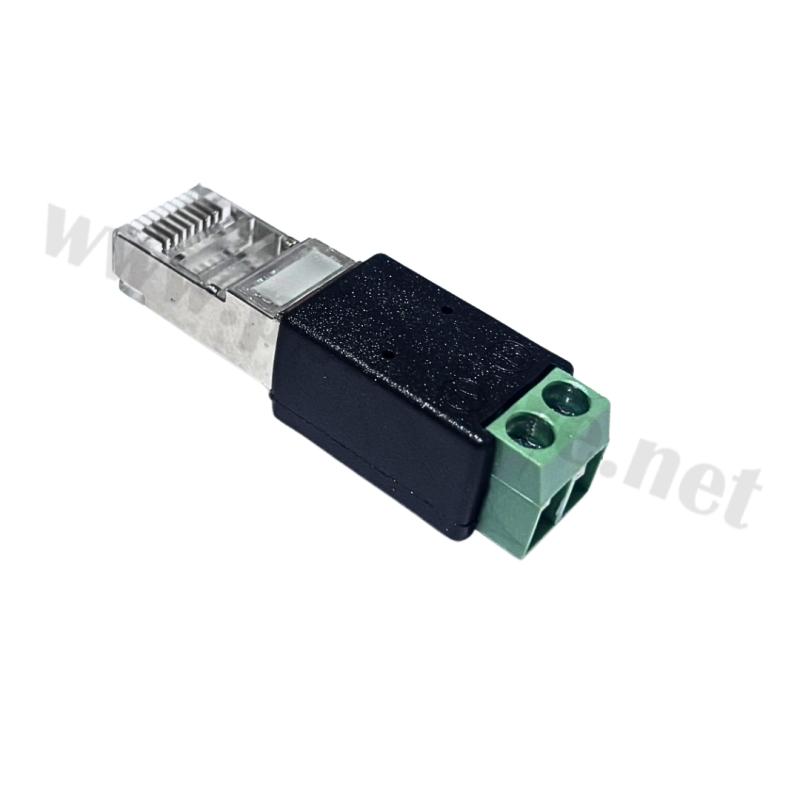

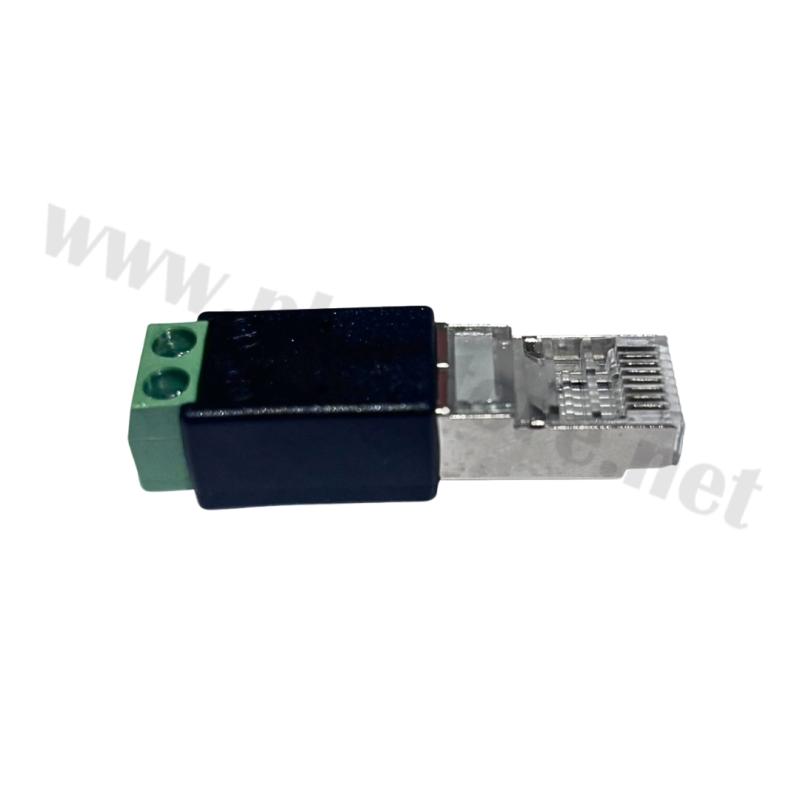

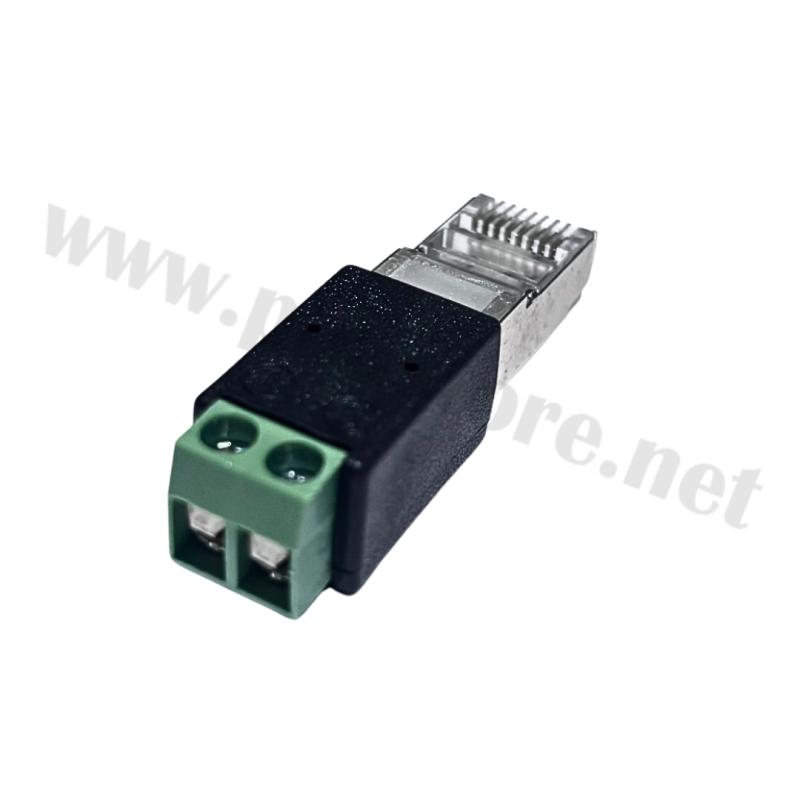

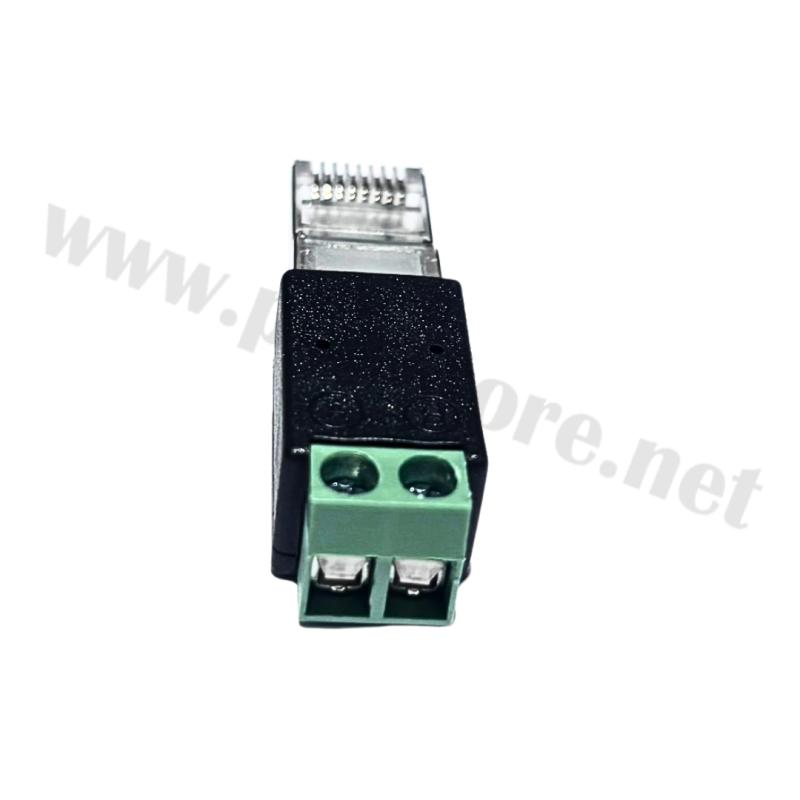

หัวแปลง RJ45 Male to Terminal Block 2 Pin แบบขันสกรู (A)PIN2-(B)PIN7
แบบขันสกรู เป็นอุปกรณ์สำหรับเชื่อมต่อสายสัญญาณจากพอร์ต RJ45 ไปยังขั้วต่อสายไฟแบบ Terminal Block 2 Pin ช่วยให้สามารถต่อสายสัญญาณเข้ากับอุปกรณ์อิเล็กทรอนิกส์หรือระบบสื่อสารได้สะดวก โดยรุ่นนี้กำหนดการเชื่อมต่อขั้ว A ไปยัง Pin 2 และขั้ว B ไปยัง Pin 7 ของหัว RJ45 เหมาะสำหรับงานติดตั้งระบบสื่อสารและงานควบคุมที่ต้องการเชื่อมต่อสายผ่านขั้วสกรู


คุณสมบัติสินค้า

• ประเภทสินค้า: หัวแปลง RJ45 Male to Terminal Block 2 Pin
• รูปแบบหัวต่อ: RJ45 ตัวผู้ (Male)
• ขั้วต่อสาย: Terminal Block 2 Pin แบบขันสกรู
• รูปแบบการเชื่อมต่อ: ขั้ว A เชื่อมต่อกับ Pin 2 และขั้ว B เชื่อมต่อกับ Pin 7
• วัสดุตัวเรือน: พลาสติกสีดำ พร้อมขั้วต่อสีเขียว
• การติดตั้ง: ขันสกรูเพื่อยึดสายไฟหรือสายสัญญาณ
• การใช้งาน: เชื่อมต่อสายสัญญาณระหว่างหัว RJ45 กับขั้วต่อแบบ Terminal Block
• หมายเหตุ: ควรตรวจสอบผังขาสัญญาณของอุปกรณ์ต้นทางและปลายทางก่อนใช้งาน

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. ตรวจสอบผังขา RJ45 ของอุปกรณ์ที่จะเชื่อมต่อ เพื่อยืนยันว่า Pin 2 และ Pin 7 เป็นขาสัญญาณที่ต้องการใช้งาน
2. ปอกปลายสายไฟหรือสายสัญญาณให้มีความยาวเหมาะสม
3. คลายสกรูที่ขั้ว Terminal Block ทั้งสองช่อง
4. ต่อสายสัญญาณเส้นที่ 1 เข้าขั้ว A ซึ่งเชื่อมต่อกับ Pin 2
5. ต่อสายสัญญาณเส้นที่ 2 เข้าขั้ว B ซึ่งเชื่อมต่อกับ Pin 7
6. ขันสกรูให้แน่นพอดี ตรวจสอบว่าสายไม่หลวมหรือสัมผัสกัน
7. เสียบหัว RJ45 เข้ากับพอร์ตของอุปกรณ์ และทดสอบการทำงานของระบบ

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

• ช่วยแปลงการเชื่อมต่อจาก RJ45 เป็นขั้วต่อสายแบบขันสกรูได้อย่างสะดวก
• ลดความยุ่งยากในการเข้าหัวสาย RJ45 ใหม่สำหรับงานเชื่อมต่อเฉพาะจุด
• สามารถถอดเปลี่ยนหรือปรับสายได้ง่ายเมื่อจำเป็น
• ช่วยให้การจัดระเบียบสายสัญญาณทำได้สะดวก
• เหมาะสำหรับงานติดตั้งและงานทดสอบระบบอิเล็กทรอนิกส์ที่ใช้การเชื่อมต่อผ่านสายสองเส้น

ประโยชน์ในการใช้งาน

• ใช้เชื่อมต่อสายสัญญาณจากพอร์ต RJ45 ไปยังขั้ว Terminal Block
• ใช้ในงานระบบควบคุมและอุปกรณ์อิเล็กทรอนิกส์ที่กำหนดให้ใช้ Pin 2 และ Pin 7
• ช่วยในการทดสอบหรือปรับแต่งการเชื่อมต่อสายสัญญาณ
• เหมาะสำหรับงานต้นแบบวงจรและงานติดตั้งระบบสื่อสารเฉพาะทาง
• ช่วยให้ช่างสามารถตรวจสอบและบำรุงรักษาการเชื่อมต่อได้สะดวกยิ่งขึ้น

ข้อควรระวัง

• ตรวจสอบผังขา RJ45 ของอุปกรณ์ให้ถูกต้องก่อนเชื่อมต่อทุกครั้ง เนื่องจากการกำหนดขาสัญญาณอาจแตกต่างกันในแต่ละระบบ
• ห้ามจ่ายไฟหรือเชื่อมต่อสัญญาณโดยไม่ทราบค่าทางไฟฟ้าที่อุปกรณ์รองรับ
• ขันสกรูให้แน่นพอดี ไม่แน่นจนทำให้สายหรือขั้วต่อเสียหาย
• ระวังไม่ให้ปลายสายทั้งสองเส้นสัมผัสกัน เพราะอาจทำให้เกิดการลัดวงจร
• ควรปิดแหล่งจ่ายไฟของอุปกรณ์ก่อนติดตั้งหรือถอดสาย
• ไม่ควรใช้งานในพื้นที่เปียกชื้นหรือกลางแจ้ง หากไม่มีอุปกรณ์ป้องกันที่เหมาะสม
• หัวแปลงนี้เป็นอุปกรณ์เชื่อมต่อสาย ไม่ใช่อุปกรณ์แปลงโปรโตคอลหรือแปลงแรงดันไฟฟ้าโดยอัตโนมัติ

อุปกรณ์ที่จะได้รับ

• หัวแปลง RJ45 Male to Terminal Block 2 Pin แบบขันสกรู จำนวน 1 ชิ้น
