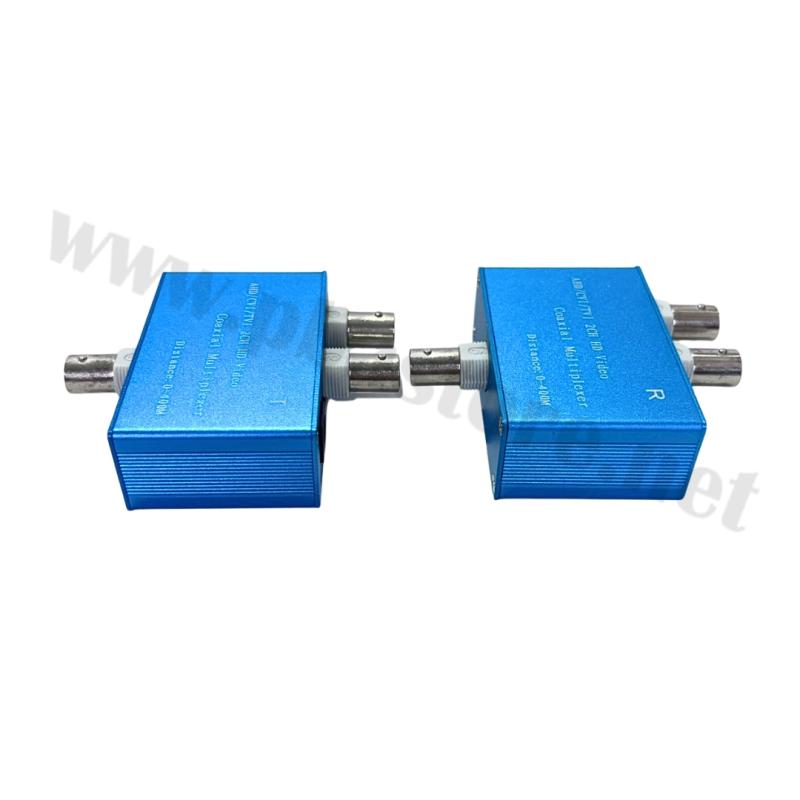

บาลันรวมสัญญาณกล้อง 2CH เป็น 1CH ระยะ 400M รองรับ AHD/CVI/TVI/Analog Coaxial Multiplexer V2
บาลันรวมสัญญาณกล้อง 2CH เป็น 1CH Coaxial Multiplexer V2 อุปกรณ์สำหรับรวมสัญญาณภาพจากกล้องวงจรปิดจำนวน 2 ช่อง เพื่อส่งผ่านสาย Coaxial เพียง 1 เส้นไปยังอุปกรณ์รับสัญญาณที่ปลายทาง ช่วยลดจำนวนสายที่ต้องเดินติดตั้ง ประหยัดต้นทุนและเวลาในการทำงาน เหมาะสำหรับระบบกล้องวงจรปิดทั้งการติดตั้งใหม่และการปรับปรุงระบบเดิม รองรับกล้องระบบ AHD, CVI, TVI และ Analog พร้อมระยะส่งสัญญาณสูงสุด 400 เมตรตามข้อมูลผลิตภัณฑ์


คุณสมบัติสินค้า

• รวมสัญญาณภาพ 2 ช่อง: รองรับสัญญาณภาพจากกล้องวงจรปิด 2 ตัว ผ่านสาย Coaxial เพียง 1 เส้น
• รองรับกล้องหลายระบบ: ใช้งานร่วมกับ AHD, TVI, CVI และ CVBS/Analog
• ระยะส่งสัญญาณไกล: รองรับระยะทางประมาณ 0–400 เมตร โดยปรับการทำงานให้เหมาะสมกับระยะสายได้อัตโนมัติ
• รองรับความละเอียดภาพ: AHD 720P/960P/1080P, TVI 720P/1080P และ CVI 720P/960P/1080P
• เชื่อมต่อผ่าน BNC: ติดตั้งกับระบบสายสัญญาณ Coaxial ได้สะดวก
• ช่วยลดจำนวนสาย: ลดความจำเป็นในการเดินสาย Coaxial แยกสำหรับกล้องแต่ละตัว
• ติดตั้งง่าย: ไม่จำเป็นต้องปรับแต่งอุปกรณ์ซับซ้อนตามข้อมูลผู้ผลิต
• ตัวเครื่องขนาดกะทัดรัด: ผลิตจากอะลูมิเนียมอัลลอย น้ำหนักประมาณ 67.5 กรัมต่อชิ้น
• แหล่งจ่ายไฟ: DC 12V/1A
• อุณหภูมิใช้งาน: -30°C ถึง 50°C
• ความชื้นในการทำงาน: 0–95% RH แบบไม่มีการควบแน่น
• การรับประกัน: 12 เดือน ตามเอกสารข้อมูลผลิตภัณฑ์

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
ขั้นตอนที่ 1: เชื่อมต่อกล้องวงจรปิด

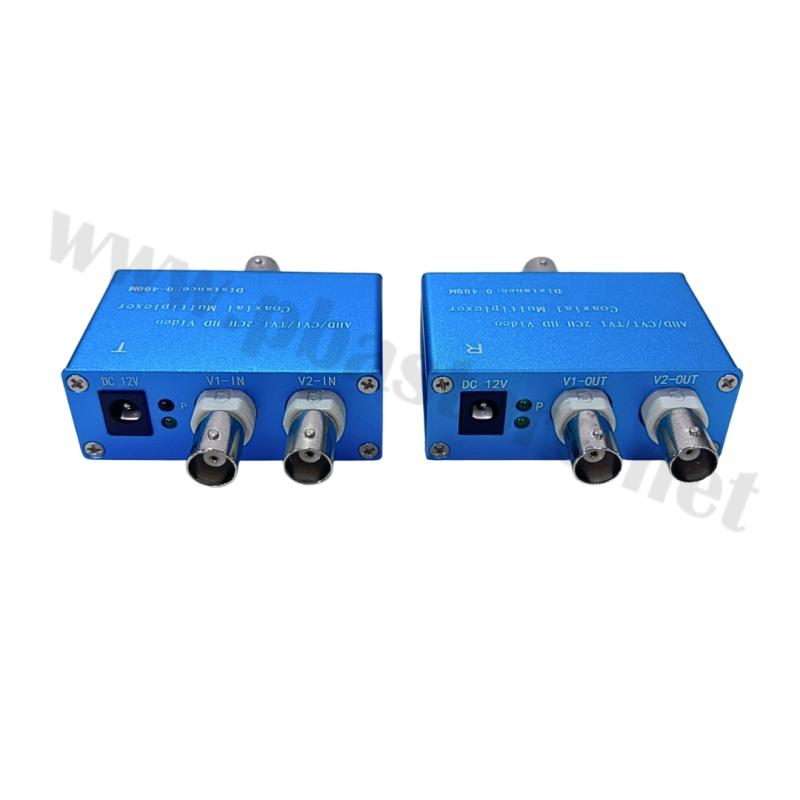

• นำสัญญาณภาพจากกล้องวงจรปิด 2 ตัว ต่อเข้าพอร์ต V1-IN และ V2-IN บนอุปกรณ์ฝั่งส่งสัญญาณ (TX)

ขั้นตอนที่ 2: เชื่อมต่อสาย Coaxial

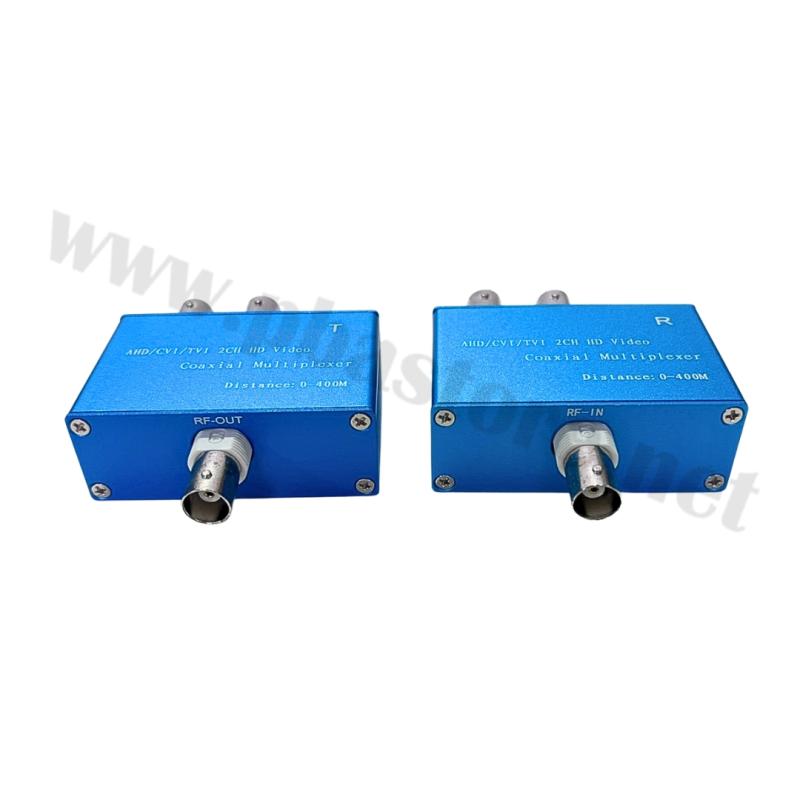

• ต่อสาย Coaxial แบบแกนเดี่ยว เช่น RG59 จากพอร์ต OUT ของฝั่ง TX ไปยังพอร์ต IN ของอุปกรณ์ฝั่งรับสัญญาณ (RX) โดยใช้สายเพียง 1 เส้น

ขั้นตอนที่ 3: เชื่อมต่อเครื่องบันทึกภาพ

• ต่อพอร์ต V1-OUT และ V2-OUT ของฝั่ง RX ไปยังช่องรับสัญญาณภาพของ DVR เพื่อแสดงภาพจากกล้องทั้ง 2 ตัว

ขั้นตอนที่ 4: จ่ายไฟและทดสอบระบบ

• จ่ายไฟ DC 12V/1A ให้กับอุปกรณ์ทั้งสองฝั่งตามข้อกำหนด ตรวจสอบไฟแสดงสถานะ และทดสอบภาพจากกล้องทั้ง 2 ช่อง

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า

• ลดจำนวนสาย Coaxial ที่ต้องเดินจาก 2 เส้นเหลือเพียง 1 เส้นในช่วงระหว่างอุปกรณ์ TX และ RX
• ช่วยประหยัดค่าใช้จ่ายด้านสายสัญญาณและค่าแรงติดตั้ง
• รองรับกล้องวงจรปิดระบบ AHD, CVI, TVI และ Analog
• ส่งสัญญาณได้ไกลสูงสุด 400 เมตรตามข้อมูลผู้ผลิต
• ช่วยลดความยุ่งยากในการเดินสายภายในอาคาร ท่อร้อยสาย และพื้นที่ที่มีข้อจำกัด
• ตัวเครื่องขนาดเล็ก น้ำหนักเบา เหมาะสำหรับงานติดตั้งที่ต้องการประหยัดพื้นที่
• เหมาะสำหรับปรับปรุงระบบกล้องวงจรปิดเดิมโดยไม่ต้องเดินสายแยกสำหรับกล้องแต่ละตัวตลอดเส้นทาง

ประโยชน์ในการใช้งาน

• ระบบกล้องวงจรปิด CCTV: ส่งสัญญาณภาพจากกล้อง 2 ตัวผ่านสาย Coaxial เส้นเดียว
• อาคารสำนักงานและร้านค้า: ลดความซับซ้อนของสายสัญญาณและช่วยให้จัดการระบบได้ง่ายขึ้น
• โรงงานและคลังสินค้า: เหมาะกับพื้นที่ที่มีระยะเดินสายไกลและต้องการลดจำนวนสาย
• ลานจอดรถและพื้นที่ภายนอกอาคาร: ใช้เชื่อมต่อกล้องที่อยู่ห่างจากห้องควบคุม โดยต้องเลือกสายและอุปกรณ์ให้เหมาะสมกับสภาพแวดล้อม
• งานปรับปรุงระบบเก่า: ช่วยลดภาระการเดินสาย Coaxial เพิ่มเติมในเส้นทางที่มีข้อจำกัด
• งานติดตั้งโดยช่าง CCTV: ช่วยลดเวลาในการติดตั้งและทำให้การจัดระเบียบสายสัญญาณสะดวกขึ้น

ข้อควรระวัง
1. ต้องใช้อุปกรณ์ให้ครบทั้งฝั่งส่งสัญญาณ TX และฝั่งรับสัญญาณ RX เพื่อให้ระบบทำงานได้อย่างถูกต้อง
2. ควรใช้สาย Coaxial แบบแกนเดี่ยว เช่น RG59 ตามคำแนะนำของผู้ผลิต เพื่อให้ได้ระยะส่งสัญญาณตามที่กำหนด
3. ระยะส่งสัญญาณสูงสุด 400 เมตรขึ้นอยู่กับคุณภาพสาย ขั้วต่อ และสภาพแวดล้อมในการติดตั้ง
4. ตรวจสอบระบบสัญญาณภาพของกล้องและเครื่องบันทึก DVR ให้รองรับ AHD, CVI, TVI หรือ Analog ตามประเภทที่ใช้งาน
5. ใช้อะแดปเตอร์ DC 12V/1A ตามข้อกำหนดของอุปกรณ์ และตรวจสอบขั้วไฟก่อนเชื่อมต่อ
6. ตรวจสอบการล็อกขั้วต่อ BNC ให้แน่น เพื่อป้องกันสัญญาณภาพขาดหายหรือภาพรบกวน
7. หลีกเลี่ยงการติดตั้งในบริเวณที่มีน้ำ ความชื้นสะสม หรือการควบแน่น เนื่องจากเอกสารไม่ได้ระบุว่าตัวเครื่องกันน้ำ
8. ควรตัดไฟก่อนติดตั้งหรือถอดสาย และหลีกเลี่ยงการดึงหรือบิดสายสัญญาณอย่างรุนแรง

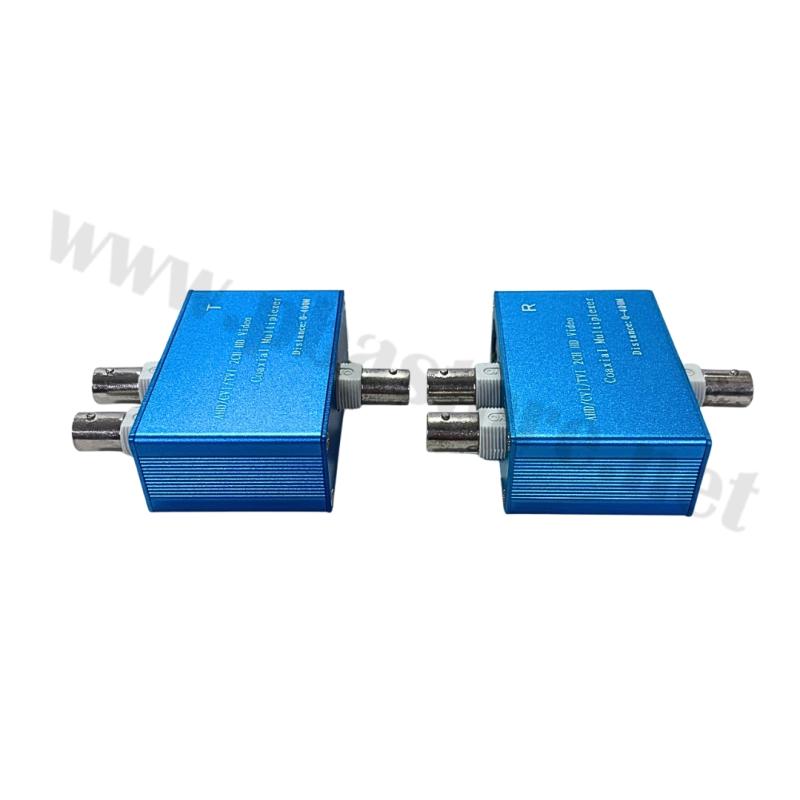

อุปกรณ์ที่จะได้รับ

• อุปกรณ์รวมสัญญาณกล้องวงจรปิดฝั่งส่ง TX จำนวน 1 ตัว
• อุปกรณ์แยกสัญญาณกล้องวงจรปิดฝั่งรับ RX จำนวน 1 ตัว
