ตัวแปลงสัญญาณ 4K HDMI to 4 x SDI Converter 1 HDMI เข้า 4 SDI ออก รองรับ 3G-SDI / HD-SDI 4K@60Hz
เป็นอุปกรณ์สำหรับแปลงและกระจายสัญญาณภาพจากแหล่งสัญญาณ HDMI ไปยังอุปกรณ์แสดงผลที่รองรับ SDI ได้พร้อมกันสูงสุด 4 ช่อง เหมาะสำหรับงานผลิตวิดีโอ งานถ่ายทอดสด ห้องควบคุมภาพ สตูดิโอ และระบบแสดงผลระดับมืออาชีพ ตัวเครื่องรองรับสัญญาณ HDMI ความละเอียดสูงสุด 4K@60Hz พร้อมรองรับมาตรฐาน HD-SDI และ 3G-SDI ช่วยให้สามารถเชื่อมต่อแหล่งสัญญาณภาพกับจอภาพหรืออุปกรณ์วิดีโอที่ใช้พอร์ต SDI ได้สะดวกยิ่งขึ้น

คุณสมบัติสินค้า

• ประเภทสินค้า: เครื่องแปลงและกระจายสัญญาณ HDMI เป็น SDI
• อินพุต: HDMI จำนวน 1 ช่อง แบบ HDMI Female

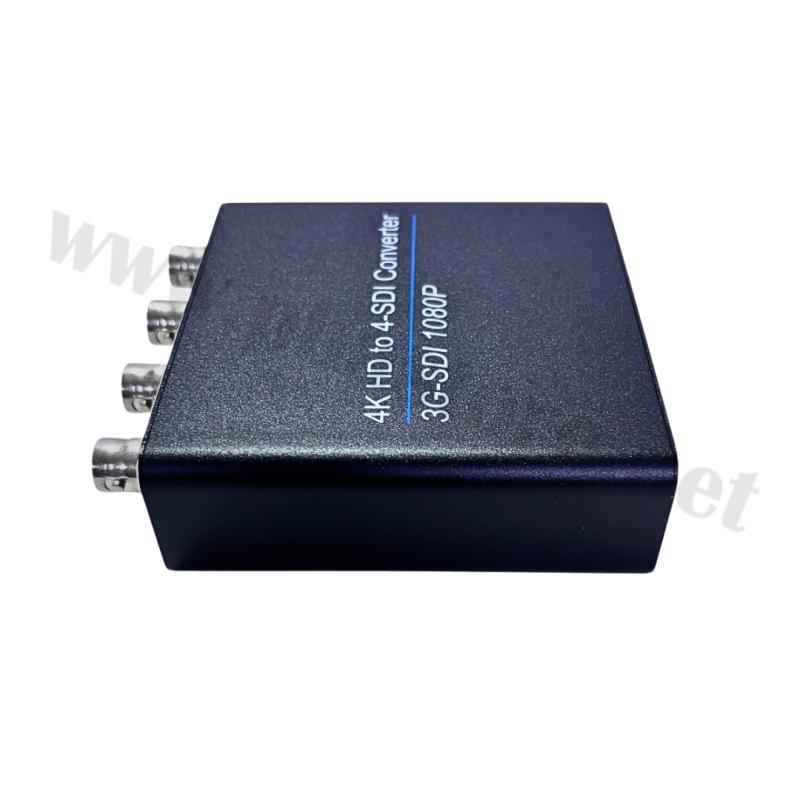

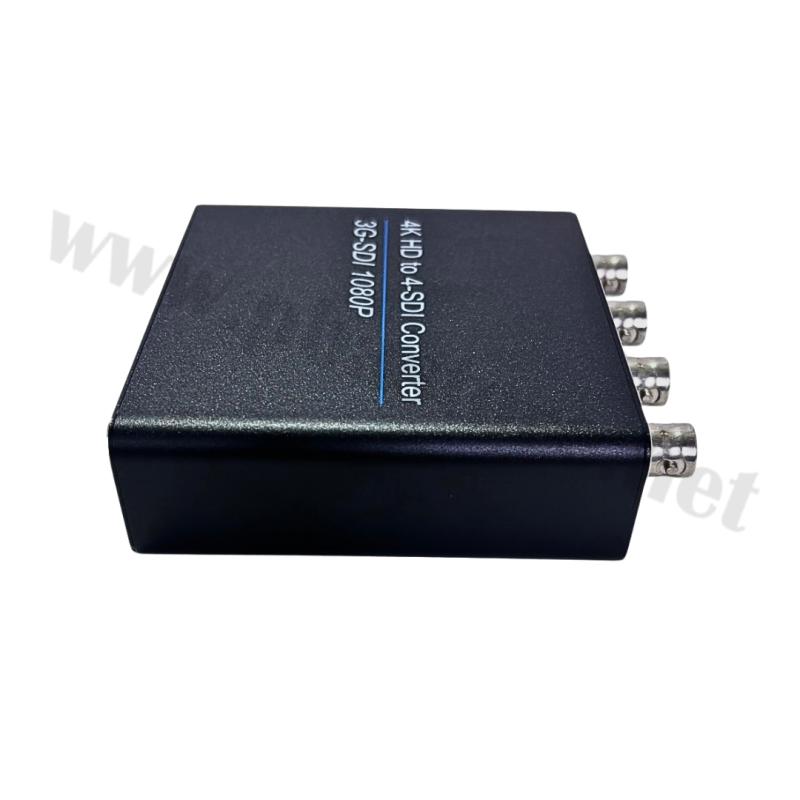

• เอาต์พุต: SDI จำนวน 4 ช่อง แบบ BNC Female
• ความละเอียด HDMI: รองรับสูงสุด 4K@60Hz ตามคู่มือผลิตภัณฑ์
• มาตรฐานสัญญาณ SDI: รองรับ HD-SDI 1.485Gbps และ 3G-SDI 2.97Gbps
• แบนด์วิดท์: 3Gbps
• การกระจายสัญญาณ: ส่งสัญญาณภาพจาก HDMI 1 แหล่ง ไปยังอุปกรณ์ SDI ได้พร้อมกัน 4 ช่อง
• ระบบประมวลผลสัญญาณ: มีวงจรปรับสมดุลสัญญาณสาย (Cable Equalization), ฟื้นฟูสัญญาณนาฬิกา (Clock Recovery) และขับสัญญาณ (Drive)
• แรงดันไฟฟ้า: DC 5V 1A
• อุณหภูมิขณะใช้งาน: 0°C ถึง 40°C
• ความชื้นขณะใช้งาน: 20–90% RH แบบไม่มีการควบแน่น

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. เชื่อมต่อแหล่งสัญญาณภาพ: นำสาย HDMI จากคอมพิวเตอร์ กล้อง เครื่องเล่นวิดีโอ หรืออุปกรณ์ที่มี HDMI Output ต่อเข้ากับพอร์ต HDMI Input ของ Converter

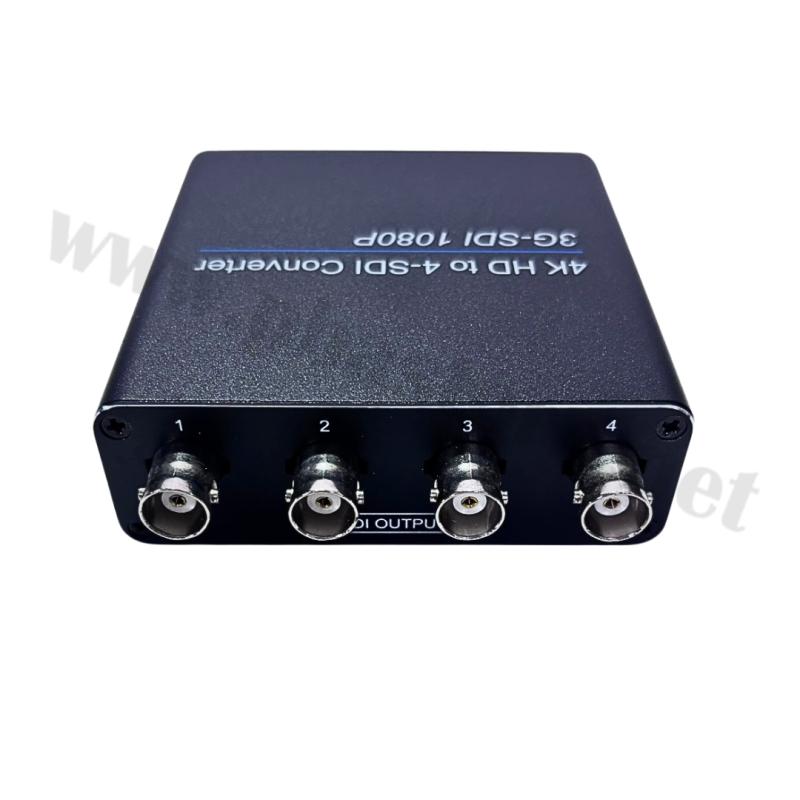

2. เชื่อมต่ออุปกรณ์แสดงผล: ต่อสาย SDI ที่มีหัว BNC จากช่อง SDI Output หมายเลข 1–4 ไปยังจอภาพ เครื่องบันทึก หรืออุปกรณ์รับสัญญาณ SDI ที่รองรับ
3. เชื่อมต่อแหล่งจ่ายไฟ: ใช้อะแดปเตอร์ DC 5V 1A จ่ายไฟให้ตัวเครื่อง

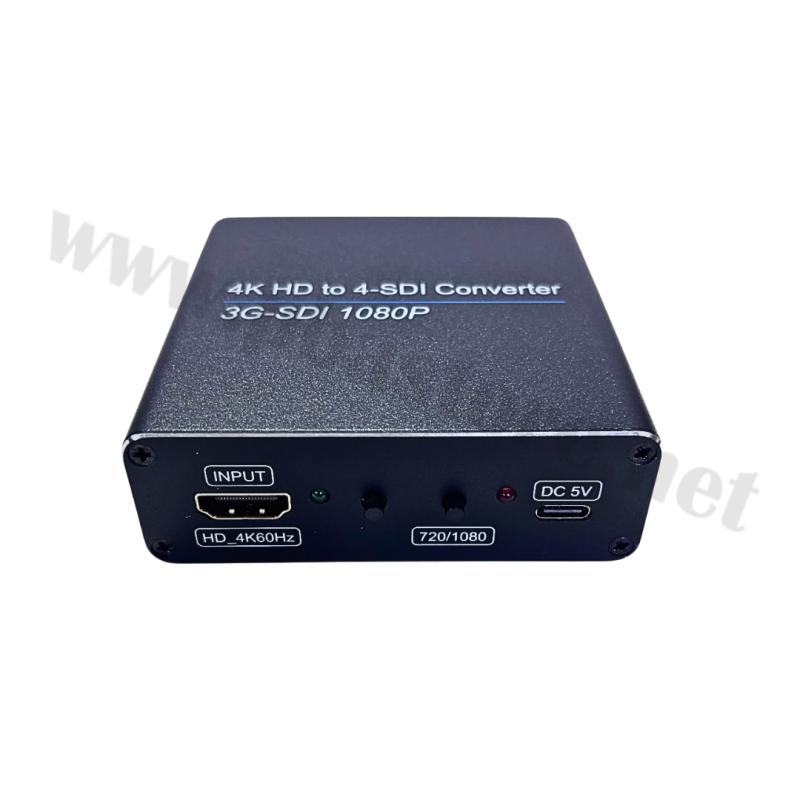

4. เลือกความละเอียดเอาต์พุต: ปรับสวิตช์เลือกความละเอียดที่ตัวเครื่องตามที่ระบุ 720/1080 ให้เหมาะสมกับอุปกรณ์ปลายทาง
5. ตรวจสอบสัญญาณภาพ: เปิดอุปกรณ์ต้นทางและปลายทาง ตรวจสอบภาพที่แสดงผล หากไม่มีภาพ ให้ตรวจสอบสาย การตั้งค่าความละเอียด และความเข้ากันได้ของอุปกรณ์

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า

• กระจายสัญญาณภาพจาก HDMI ไปยัง SDI ได้พร้อมกัน 4 ช่อง
• ช่วยเชื่อมต่ออุปกรณ์ HDMI กับระบบวิดีโอที่ใช้ SDI ได้อย่างสะดวก
• รองรับมาตรฐาน HD-SDI และ 3G-SDI สำหรับงานวิดีโอระดับมืออาชีพ
• รองรับอินพุต HDMI ความละเอียดสูงสุด 4K@60Hz
• มีวงจรช่วยปรับสมดุลและฟื้นฟูสัญญาณ เพื่อช่วยให้การส่งสัญญาณมีเสถียรภาพ
• ตัวเครื่องขนาดกะทัดรัด ติดตั้งและจัดวางร่วมกับอุปกรณ์วิดีโอได้ง่าย

ประโยชน์ในการใช้งาน

• งานถ่ายทอดสด: กระจายสัญญาณภาพไปยังอุปกรณ์ SDI หลายชุดในระบบถ่ายทอดสด
• งานสตูดิโอ: ส่งสัญญาณภาพไปยังจอมอนิเตอร์หรืออุปกรณ์ควบคุมภาพหลายจุด
• งานประชุมและสัมมนา: เชื่อมต่อแหล่งภาพ HDMI เข้ากับระบบภาพที่ใช้ SDI
• งานผลิตวิดีโอ: ใช้ส่งสัญญาณไปยังอุปกรณ์บันทึกภาพหรือระบบประมวลผลวิดีโอที่รองรับ SDI
• ห้องควบคุมภาพ: กระจายสัญญาณจากแหล่งเดียวไปยังปลายทางหลายจุด ช่วยลดความยุ่งยากในการเชื่อมต่อ

ข้อควรระวัง

• ตรวจสอบให้แน่ใจว่าอุปกรณ์ต้นทางและปลายทางรองรับมาตรฐานสัญญาณที่ใช้งานร่วมกัน
• แม้อินพุต HDMI รองรับสูงสุด 4K@60Hz แต่เอาต์พุต SDI ของรุ่นนี้รองรับ HD-SDI/3G-SDI จึงไม่ควรระบุว่าเอาต์พุต SDI ส่งภาพ 4K ได้โดยตรง
• เลือกความละเอียดเอาต์พุต 720p หรือ 1080p ตามความสามารถของอุปกรณ์ปลายทาง
• ใช้แหล่งจ่ายไฟ DC 5V 1A ตามสเปกที่กำหนด หลีกเลี่ยงการใช้แรงดันไฟฟ้าที่ไม่ตรงกัน
• เสียบและถอดสายอย่างระมัดระวัง เพื่อป้องกันความเสียหายของพอร์ต HDMI และ BNC
• หลีกเลี่ยงความชื้น น้ำ และความร้อนสูง รวมถึงไม่ใช้งานในบริเวณที่มีอุณหภูมิเกินช่วงที่กำหนด
• ตรวจสอบคุณภาพและความยาวสาย SDI ให้เหมาะสมกับการติดตั้งและระยะทางใช้งาน

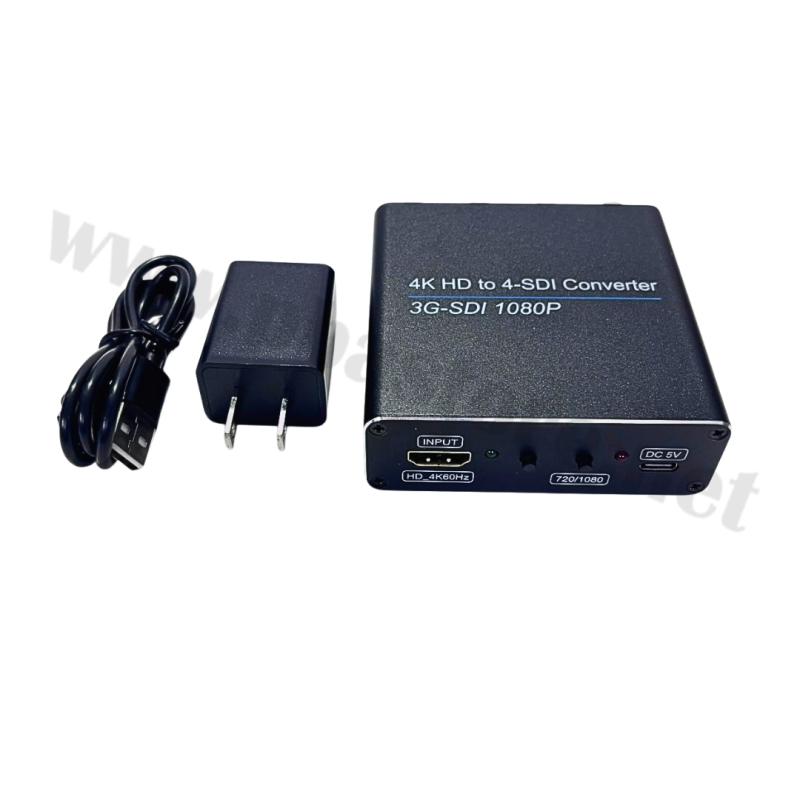

อุปกรณ์ที่จะได้รับ
1. ตัวแปลงสัญญาณ 4K HDMI to 4 x SDI Converter จำนวน 1 เครื่อง
2. สายจ่ายไฟ USB Type-C จำนวน 1 เส้น
3. อะแดปเตอร์จ่ายไฟ 5V 1A จำนวน 1 ชุด
