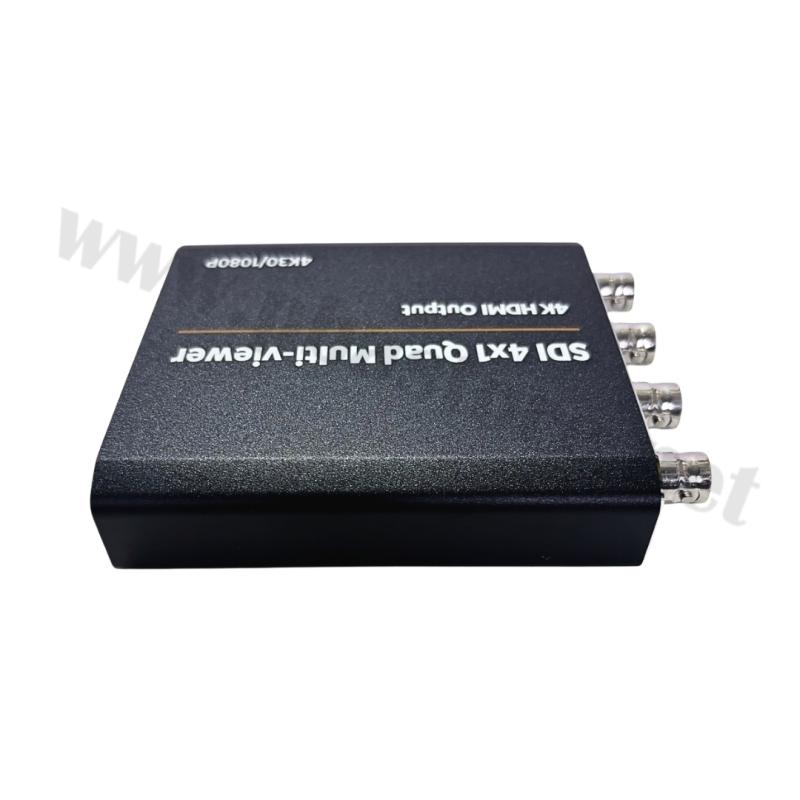

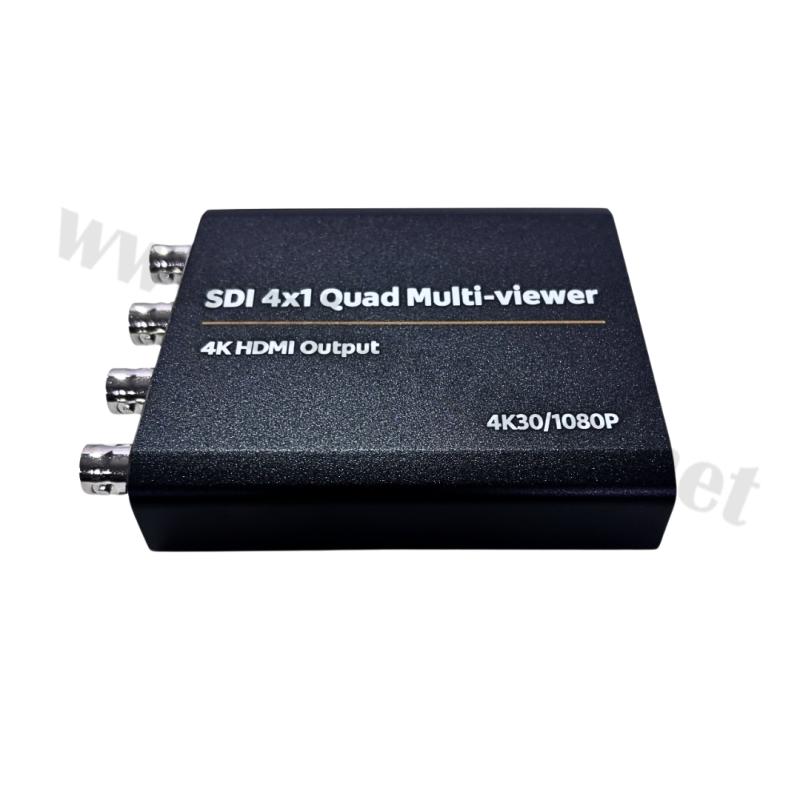

SDI Multi-Viewer 4x1 เครื่องรวมภาพ SDI 4 ช่อง บนจอเดียว ออก HDMI 4K@30Hz รองรับ 3G-SDI / HD-SDI
เครื่องรวมภาพสัญญาณวิดีโอ SDI จำนวน 4 ช่องไว้บนหน้าจอเดียว ผ่านพอร์ต HDMI ช่วยให้ผู้ใช้งานสามารถตรวจสอบภาพจากแหล่งสัญญาณวิดีโอหลายช่องได้พร้อมกัน โดยรองรับสัญญาณ 3G-SDI และ HD-SDI พร้อมความละเอียดเอาต์พุตสูงสุด 4K@30Hz สามารถเลือกรูปแบบการแสดงผลได้ถึง 10 รูปแบบ ทั้งแบบเต็มจอและแบบแบ่งหน้าจอ ใช้งานสะดวกด้วยปุ่มควบคุมบนตัวเครื่องและรีโมตอินฟราเรด เหมาะสำหรับงานควบคุมภาพวิดีโอ ห้องประชุม ห้องสตูดิโอ และระบบกล้องที่ใช้สัญญาณ SDI

คุณสมบัติสินค้า

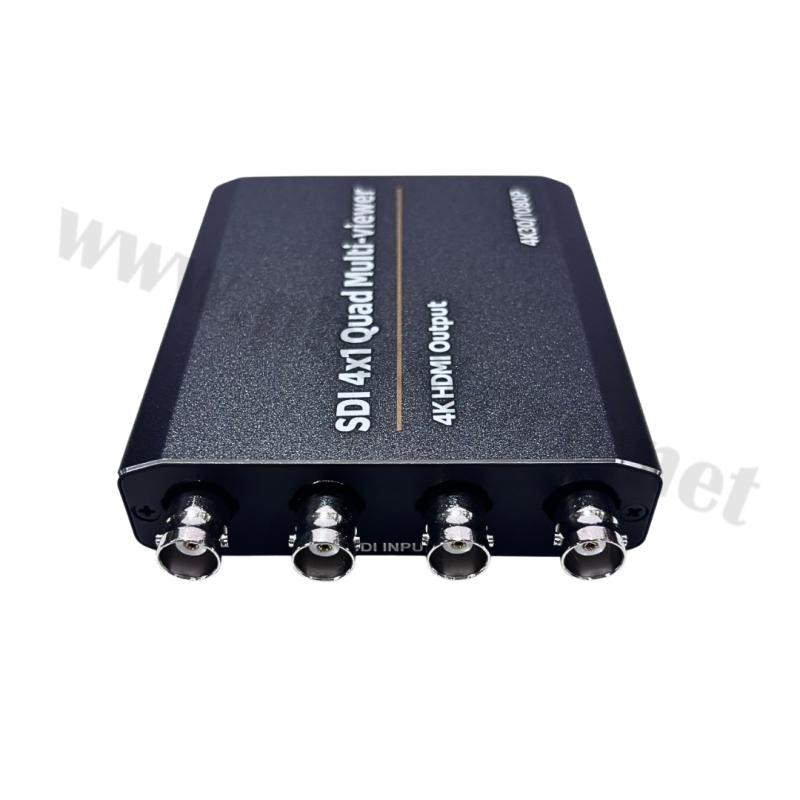

• รองรับอินพุต SDI 4 ช่อง เชื่อมต่อแหล่งสัญญาณวิดีโอผ่านหัวต่อ BNC จำนวน 4 ช่อง
• เอาต์พุต HDMI 1 ช่อง สำหรับเชื่อมต่อจอภาพ ทีวี หรือจอแสดงผลที่รองรับ HDMI
• รองรับความละเอียด HDMI สูงสุด 4K@30Hz พร้อมตัวเลือกความละเอียด 1080P และ 720P
• รองรับสัญญาณ 3G-SDI และ HD-SDI สำหรับอุปกรณ์วิดีโอที่ใช้สัญญาณ SDI
• แสดงภาพพร้อมกันได้สูงสุด 4 ช่อง ช่วยให้ตรวจสอบภาพจากหลายแหล่งสัญญาณบนจอเดียว
• มีรูปแบบการแสดงผล 10 รูปแบบ เลือกการจัดวางภาพให้เหมาะสมกับการใช้งานได้
• รองรับการสลับสัญญาณแบบต่อเนื่อง สามารถเปลี่ยนช่องสัญญาณได้สะดวก
• ควบคุมผ่านรีโมตอินฟราเรด (IR) และปุ่มควบคุมบนตัวเครื่อง
• ใช้ไฟเลี้ยง DC 5V ผ่านพอร์ต USB Type-C
• ขนาดกะทัดรัด ประมาณ 103 × 84 × 23 มม.
• น้ำหนักประมาณ 160 กรัม เคลื่อนย้ายและติดตั้งได้สะดวก

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. เชื่อมต่อแหล่งสัญญาณภาพ นำสาย SDI จากกล้องหรืออุปกรณ์วิดีโอ เชื่อมต่อเข้าพอร์ต SDI INPUT 1–4 ผ่านหัวต่อ BNC

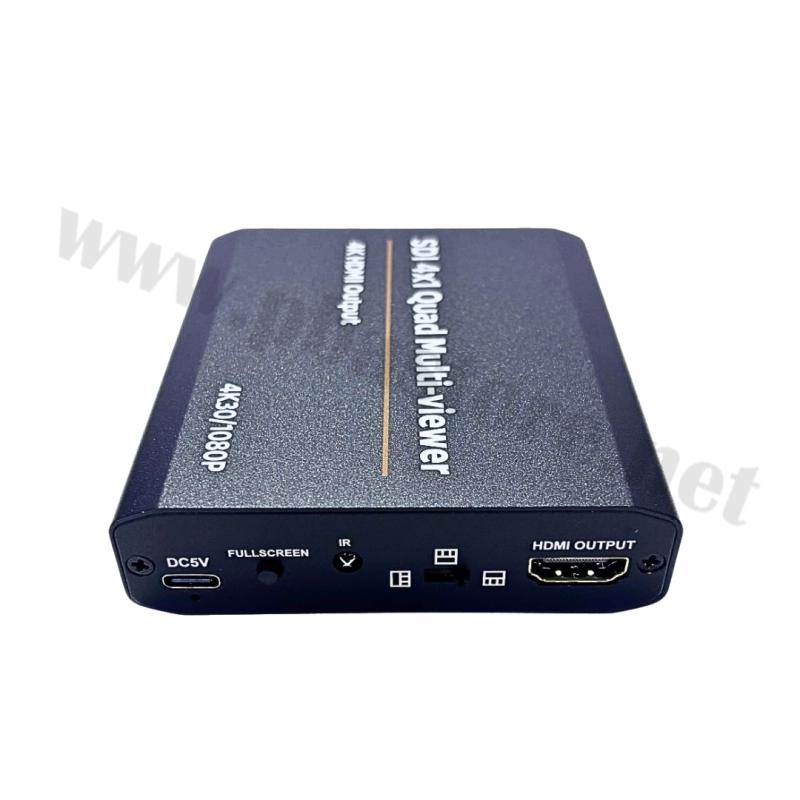

2. เชื่อมต่อจอแสดงผล ใช้สาย HDMI เชื่อมต่อจากพอร์ต HDMI OUTPUT ของเครื่องไปยังทีวีหรือจอภาพ
3. จ่ายไฟให้ตัวเครื่อง เชื่อมต่อสายไฟ USB Type-C เข้ากับพอร์ต DC5V และอะแดปเตอร์จ่ายไฟที่เหมาะสม
4. เลือกรูปแบบการแสดงผล ใช้รีโมต IR หรือปุ่มควบคุมบนตัวเครื่อง เพื่อเลือกโหมดแบ่งหน้าจอหรือแสดงภาพเต็มจอ
5. ปรับความละเอียดเอาต์พุต เลือกความละเอียด 720P, 1080P หรือ 4K ตามความสามารถของจอแสดงผล
6. ตรวจสอบภาพและสัญญาณ ตรวจสอบว่าภาพจากแต่ละช่องแสดงผลถูกต้อง หากไม่พบภาพ ให้ตรวจสอบสาย SDI การจ่ายไฟ และความเข้ากันได้ของสัญญาณ

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

• รวมภาพจากอุปกรณ์ SDI ได้สูงสุด 4 แหล่งบนจอเดียว
• ลดความจำเปนในการใช้จอภาพหลายจอสำหรับตรวจสอบสัญญาณ
• เลือกโหมดแสดงผลได้ถึง 10 รูปแบบตามความต้องการ
• ควบคุมและเปลี่ยนโหมดได้สะดวกผ่านรีโมต
• รองรับเอาต์พุต HDMI ความละเอียดสูงสุด 4K@30Hz
• ตัวเครื่องมีขนาดเล็ก น้ำหนักเบา ติดตั้งง่าย
• เหมาะสำหรับการตรวจสอบภาพหลายช่องในระบบเดียว

ประโยชน์ในการใช้งาน

• ระบบกล้องวงจรปิด: ตรวจสอบภาพจากแหล่งสัญญาณ SDI หลายช่องบนจอเดียว
• ห้องควบคุมวิดีโอ: ใช้ติดตามภาพจากกล้องหลายตัวในเวลาเดียวกัน
• งานถ่ายทอดสดและสตูดิโอ: ช่วยให้ทีมงานตรวจสอบภาพจากแหล่งสัญญาณต่าง ๆ ได้สะดวก
• ห้องประชุมและห้องนำเสนอ: ใช้รวมภาพจากอุปกรณ์วิดีโอที่รองรับ SDI
• งานติดตั้งระบบภาพ: ช่วยตรวจสอบสัญญาณและเลือกแสดงภาพตามรูปแบบที่ต้องการ
• งานอีเวนต์และจอแสดงผล: เพิ่มความสะดวกในการติดตามแหล่งสัญญาณหลายช่องผ่านจอเดียว

ข้อควรระวัง

• ตรวจสอบว่าอุปกรณ์ต้นทางรองรับสัญญาณ SDI ที่เครื่องสามารถใช้งานได้ ได้แก่ HD-SDI และ 3G-SDI
• จอภาพที่เชื่อมต่อควรรองรับความละเอียดเอาต์พุตที่เลือกใช้งาน
• ใช้แหล่งจ่ายไฟ DC 5V ที่เหมาะสม และตรวจสอบขั้วต่อก่อนเปิดเครื่อง
• เสียบและถอดสายสัญญาณอย่างระมัดระวัง เพื่อป้องกันความเสียหายของหัวต่อ BNC และ HDMI
• หลีกเลี่ยงการติดตั้งในบริเวณที่มีความชื้นสูง มีฝุ่นมาก หรือมีความร้อนสะสม
• ควรจัดวางตัวเครื่องในบริเวณที่ระบายอากาศได้ดี
• หมายเหตุ: ความละเอียดเอาต์พุต 4K@30Hz ไม่ได้หมายความว่าสัญญาณ SDI ขาเข้าทุกช่องจะเป็น 4K โดยอัตโนมัติ

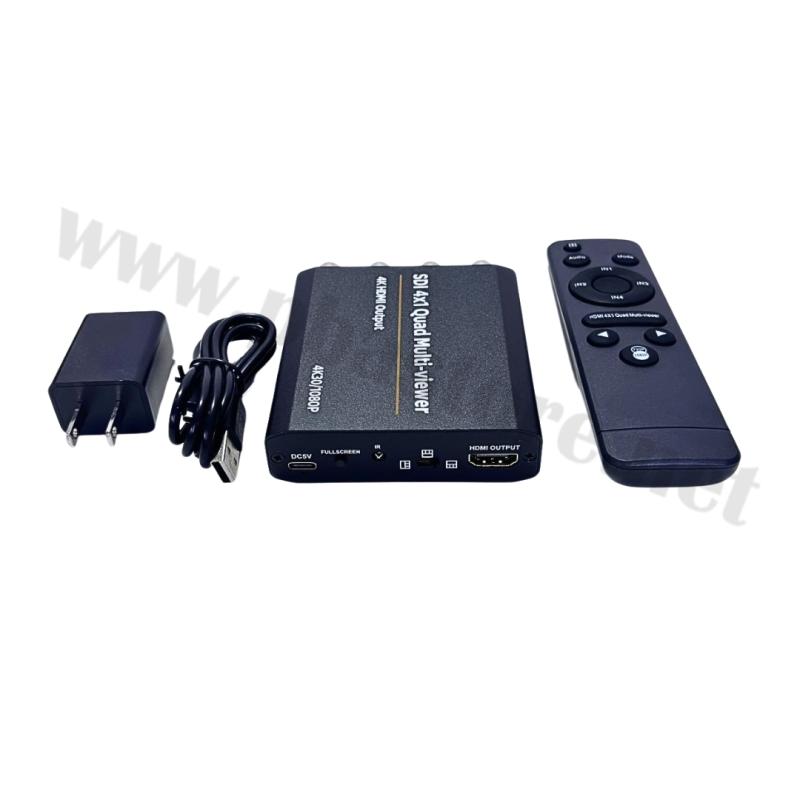

อุปกรณ์ที่จะได้รับ
1. เครื่อง SDI 4x1 Multi-Viewer จำนวน 1 เครื่อง
2. สายจ่ายไฟ USB Type-C จำนวน 1 เส้น
3. รีโมตควบคุมอินฟราเรด (IR Remote) จำนวน 1 ตัว
