PoE Extender เข้า 1 ออก 4 ติดตั้งรางปีกนก (DIN Rail) รองรับ IEEE 802.3af/at สำหรับกล้องวงจรปิด IP Camera และ Access Point รุ่น DG104B
อุปกรณ์ขยายพอร์ต PoE สำหรับระบบเครือข่าย ช่วยกระจายสัญญาณข้อมูลและจ่ายไฟผ่านสาย LAN จากพอร์ตขาเข้า 1 พอร์ต ไปยังพอร์ตขาออก 4 พอร์ต รองรับมาตรฐาน IEEE 802.3af/at เหมาะสำหรับใช้งานร่วมกับกล้องวงจรปิด IP Camera และ Access Point ที่รองรับ PoE ช่วยลดการเดินสายไฟและเพิ่มความสะดวกในการติดตั้งระบบเครือข่าย สามารถติดตั้งบนรางปีกนก (DIN Rail) ได้ เหมาะสำหรับงานระบบรักษาความปลอดภัยและงานเครือข่ายภายในอาคารหรือโรงงาน

คุณสมบัติสินค้า

• แบรนด์/รุ่น: DG104B
• ประเภทสินค้า: PoE Extender ขยายพอร์ต PoE เข้า 1 ออก 4

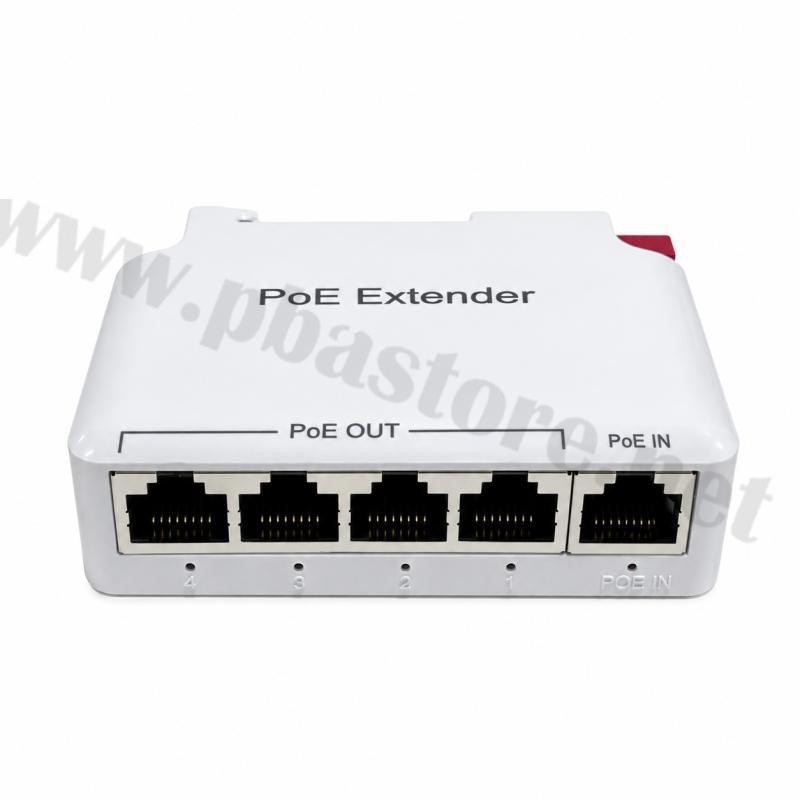

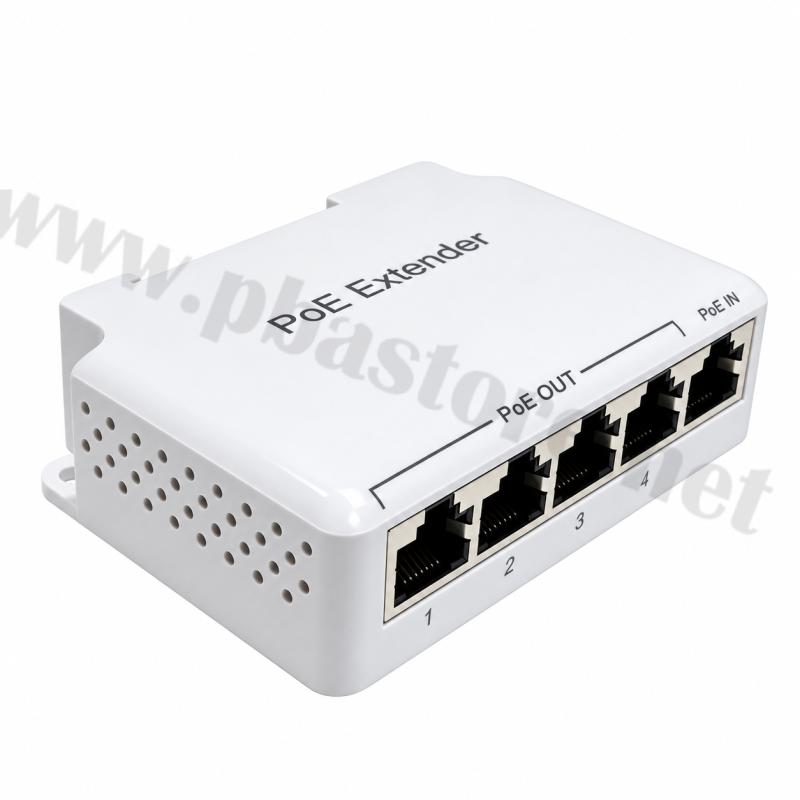

• พอร์ตเครือข่าย: 1 × 10/100Base-TX PoE Input และ 4 × 10/100Base-TX PoE Output
• มาตรฐาน PoE: รองรับ IEEE 802.3af และ IEEE 802.3at
• แรงดันไฟฟ้าขาเข้า: รองรับ PoE มาตรฐานและ PoE แบบไม่มาตรฐาน 48V ตามข้อกำหนดของอุปกรณ์
• กำลังไฟขาเข้า: สูงสุด 30W ตามข้อมูลที่ระบุ
• กำลังไฟขาออก: สูงสุด 25.5W ตามข้อมูลที่ระบุ โดยกำลังไฟที่ใช้งานได้จริงขึ้นอยู่กับแหล่งจ่ายไฟและการกระจายกำลังไฟระหว่างพอร์ต
• ความเร็วเครือข่าย: 10/100Mbps
• ระยะการส่งสัญญาณ: 100 เมตรต่อช่วงการเชื่อมต่อ และรองรับระยะรวมสูงสุด 400 เมตรเมื่อเชื่อมต่อแบบหลายช่วงตามเงื่อนไขของระบบ
• ระบบไฟแสดงสถานะ: ไฟ LED แสดงสถานะ PoE และการเชื่อมต่อเครือข่าย

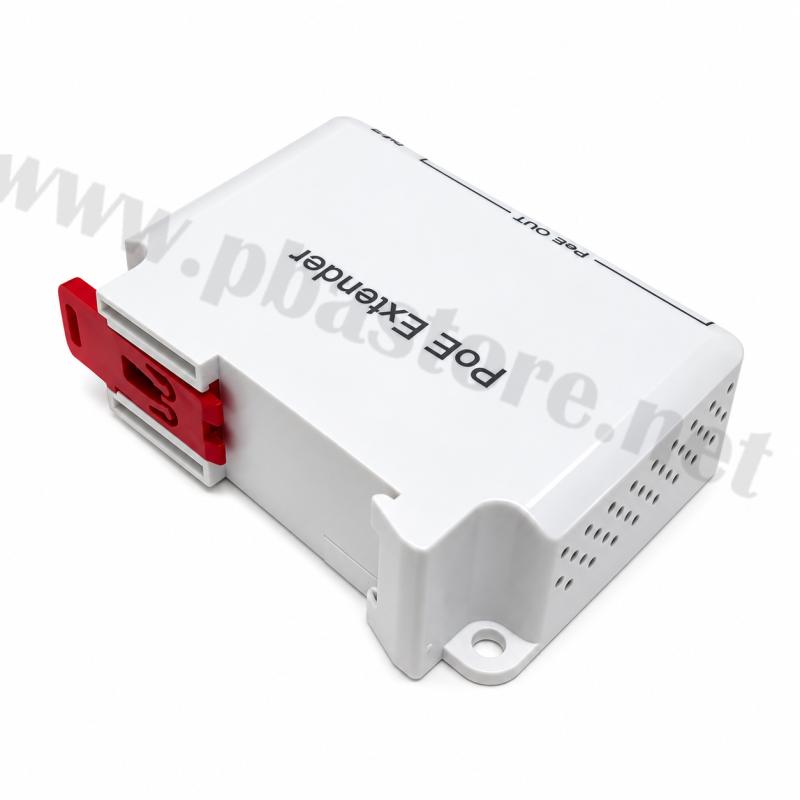

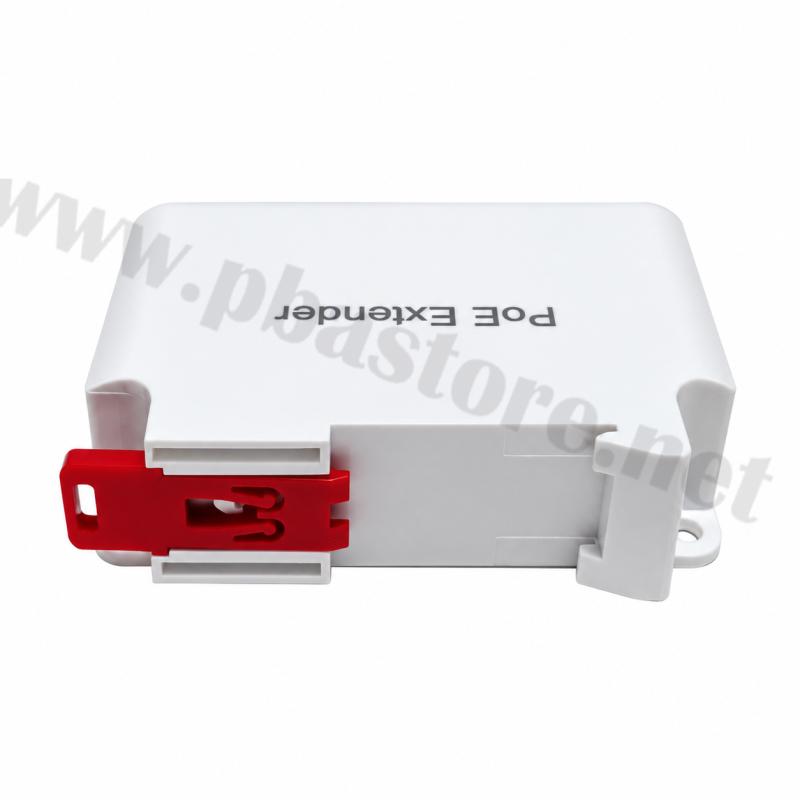

• การติดตั้ง: รองรับการติดตั้งบนรางปีกนก DIN Rail
• แหล่งจ่ายไฟ: รับพลังงานผ่านสาย LAN ไม่ต้องใช้แหล่งจ่ายไฟภายนอกแยกต่างหาก
• วัสดุตัวเครื่อง: ABS ชนิดหน่วงไฟ
• อุณหภูมิในการทำงาน: -30°C ถึง 40°C ตามข้อมูลที่ได้รับ
• ขนาด: 85 × 63.5 × 24.3 มม.
• สี: ขาว

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. เชื่อมต่อพอร์ต PoE Input ของ DG104B เข้ากับ PoE Switch หรืออุปกรณ์ต้นทางที่รองรับมาตรฐานและกำลังไฟที่เหมาะสม
2. เชื่อมต่อสาย LAN จากพอร์ต PoE Output จำนวน 4 พอร์ต ไปยังกล้องวงจรปิด IP Camera, Access Point หรืออุปกรณ์ปลายทางที่รองรับ PoE
3. ตรวจสอบให้แน่ใจว่าแหล่งจ่ายไฟต้นทางมีกำลังเพียงพอสำหรับอุปกรณ์ปลายทางทุกตัว
4. สังเกตไฟ LED บนพอร์ต RJ45 เพื่อตรวจสอบสถานะการจ่ายไฟ PoE และการเชื่อมต่อเครือข่าย
5. ติดตั้งอุปกรณ์บนราง DIN Rail ให้มั่นคงและจัดระเบียบสาย LAN ให้เหมาะสมกับพื้นที่ติดตั้ง
6. หากต้องการขยายระยะทาง ให้ตรวจสอบข้อจำกัดด้านระยะสายและกำลังไฟก่อนเชื่อมต่ออุปกรณ์แบบหลายช่วง

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

• เพิ่มจำนวนพอร์ต PoE จาก 1 พอร์ตเป็น 4 พอร์ต ช่วยเชื่อมต่ออุปกรณ์เครือข่ายได้หลายตัว
• ช่วยขยายระยะการส่งข้อมูลและพลังงาน PoE เมื่อใช้งานแบบต่อพ่วงตามเงื่อนไขที่กำหนด
• ลดความจำเป็นในการติดตั้งปลั๊กไฟหรือแหล่งจ่ายไฟแยกบริเวณอุปกรณ์ปลายทาง
• ติดตั้งง่ายด้วยระบบ Plug and Play ไม่จำเป็นต้องตั้งค่าซอฟต์แวร์เพิ่มเติมสำหรับการใช้งานพื้นฐาน
• มีไฟ LED ช่วยตรวจสอบสถานะการทำงานและแก้ไขปัญหาเบื้องต้น
• ตัวเครื่องขนาดกะทัดรัด รองรับการติดตั้งบนราง DIN Rail
• เหมาะสำหรับการติดตั้งระบบกล้องวงจรปิดและเครือข่ายที่ต้องการความเป็นระเบียบ

ประโยชน์ในการใช้งาน

• ระบบกล้องวงจรปิด: เชื่อมต่อกล้อง IP Camera หลายตัวในบริเวณใกล้เคียง โดยใช้สาย LAN จากต้นทางเพียงเส้นเดียว
• ระบบ Access Point: กระจายการเชื่อมต่อไปยังอุปกรณ์กระจายสัญญาณ Wi-Fi ที่รองรับ PoE
• งานโรงงานและตู้ควบคุม: ติดตั้งร่วมกับอุปกรณ์เครือข่ายบนราง DIN Rail ช่วยประหยัดพื้นที่และจัดระเบียบอุปกรณ์
• งานเดินสายเครือข่าย: ลดการเดินสายไฟแยกสำหรับอุปกรณ์ปลายทาง ช่วยให้ติดตั้งได้สะดวกยิ่งขึ้น
• งานระบบรักษาความปลอดภัย: เหมาะสำหรับพื้นที่ที่ต้องการเชื่อมต่อกล้องหลายจุด เช่น อาคารสำนักงาน ร้านค้า และคลังสินค้า
• งานขยายระบบเดิม: เพิ่มพอร์ตเชื่อมต่ออุปกรณ์ PoE โดยไม่จำเป็นต้องติดตั้ง PoE Switch เพิ่มในบางกรณี ทั้งนี้ต้องตรวจสอบกำลังไฟที่มีอยู่ก่อนใช้งาน

ข้อควรระวัง

• ตรวจสอบมาตรฐาน IEEE 802.3af/at และความเข้ากันได้ของอุปกรณ์ต้นทางและปลายทางก่อนติดตั้ง
• ตรวจสอบกำลังไฟรวมของอุปกรณ์ปลายทางทุกตัว เนื่องจากกำลังไฟที่ได้รับอาจลดลงตามจำนวนอุปกรณ์และระยะสาย
• ระยะการส่งสัญญาณสูงสุด 400 เมตรเป็นระยะที่ขึ้นอยู่กับการเชื่อมต่อแบบหลายช่วง คุณภาพสาย LAN และกำลังไฟที่เหลือถึงปลายทาง ไม่ควรถือว่าอุปกรณ์ทุกตัวจะใช้งานได้เต็มกำลังที่ระยะดังกล่าว
• ใช้สาย LAN ที่มีคุณภาพเหมาะสมกับระยะทางและสภาพแวดล้อมการติดตั้ง
• หลีกเลี่ยงความชื้น น้ำ ฝุ่นสะสม และบริเวณที่มีอุณหภูมิเกินกว่าข้อกำหนดของผลิตภัณฑ์
• ติดตั้งบนราง DIN Rail อย่างมั่นคง และควรปิดแหล่งจ่ายไฟก่อนถอดหรือเปลี่ยนสายเพื่อความปลอดภัย
• ตรวจสอบรูปแบบการจ่ายไฟและขั้วจ่ายไฟให้ตรงตามข้อกำหนดของอุปกรณ์ เพื่อป้องกันความเสียหายจากการใช้ PoE ที่ไม่เข้ากัน
• หากต้องการใช้งานระยะไกลหรือเชื่อมต่ออุปกรณ์หลายตัว ควรทดสอบการจ่ายไฟและการรับส่งข้อมูลจริงก่อนติดตั้งใช้งานถาวร

อุปกรณ์ที่จะได้รับ

• PoE Extender เข้า 1 ออก 4 รุ่น DG104B จำนวน 1 เครื่อง
