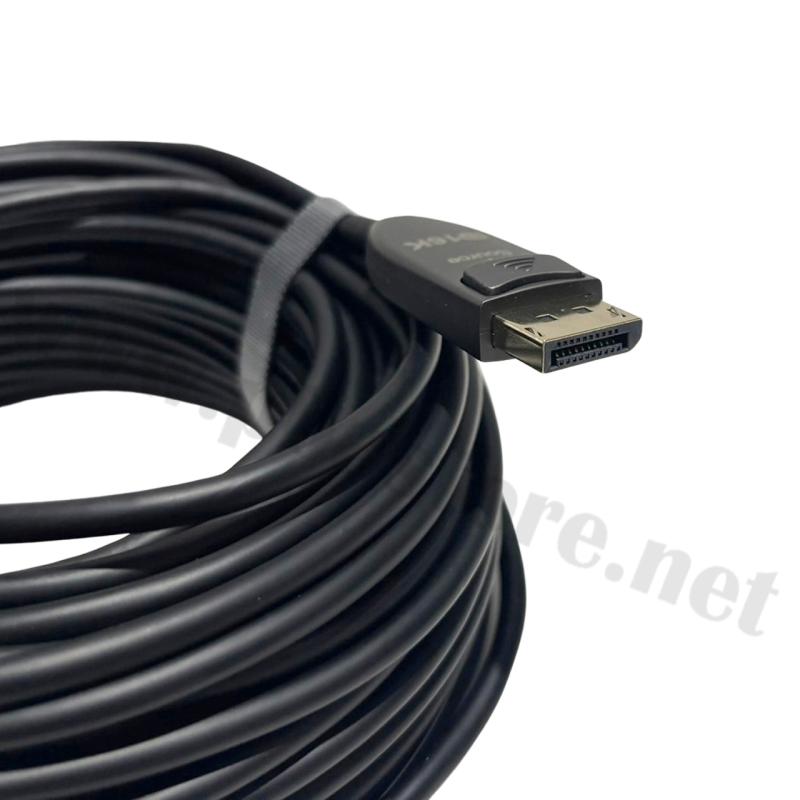

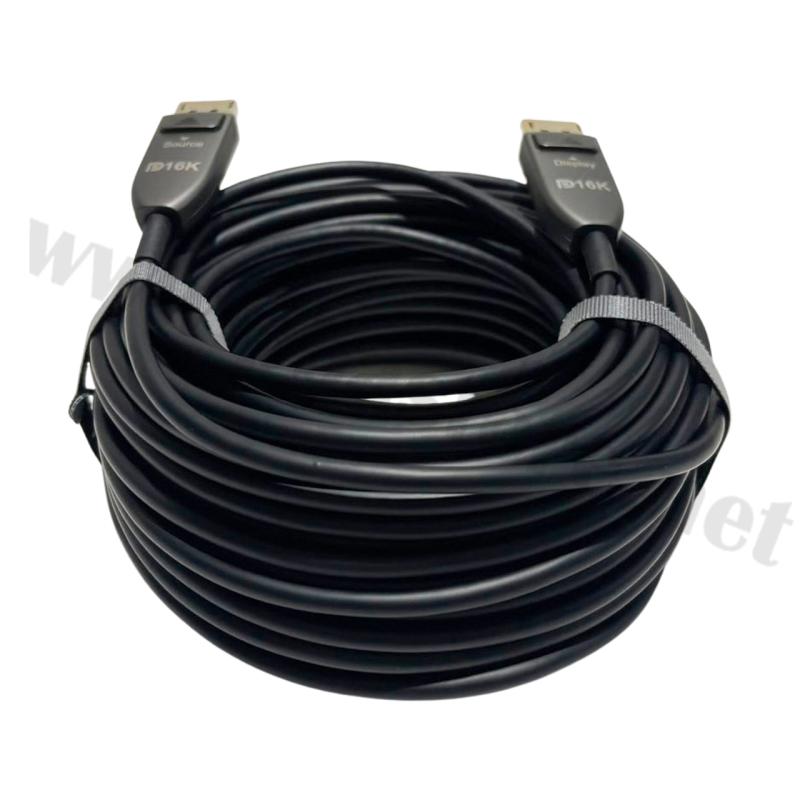

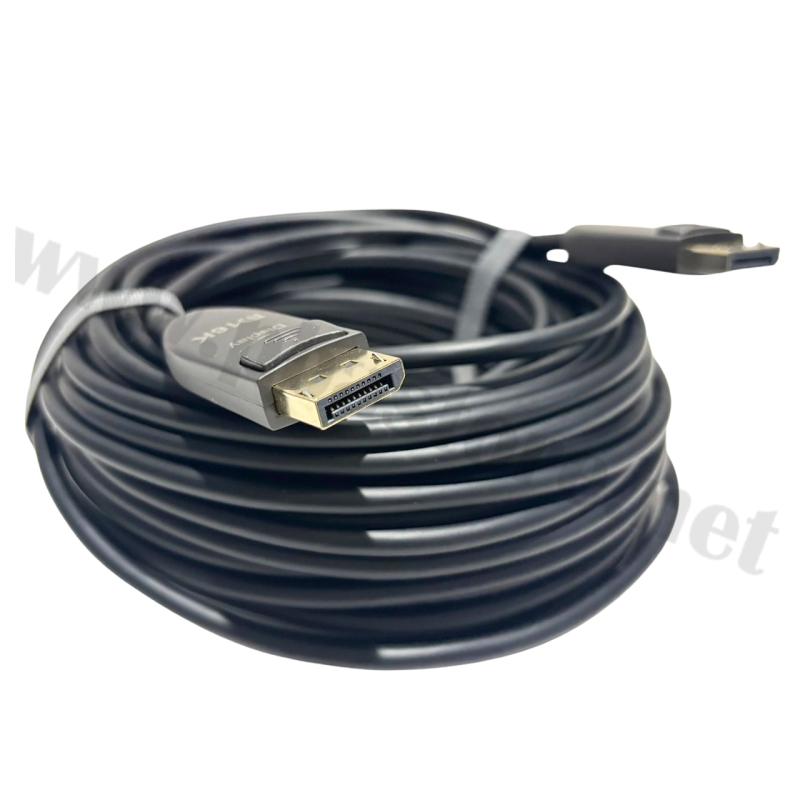

สาย DisplayPort Fiber Optic 2.1 AOC 16K@60Hz OM3 Ultra High Speed 20 เมตร รุ่น S-DP-F16K-20MC
เป็นสายสัญญาณภาพประสิทธิภาพสูงที่ออกแบบมาเพื่อรองรับการส่งสัญญาณภาพความละเอียดสูงผ่านเทคโนโลยีใยแก้วนำแสง (Fiber Optic) รองรับแบนด์วิดท์สูงสุด 54Gbps และความละเอียดสูงสุด 16K@60Hz เหมาะสำหรับการเชื่อมต่อคอมพิวเตอร์ การ์ดจอ และจอแสดงผลที่รองรับ DisplayPort ช่วยให้การส่งสัญญาณภาพระยะไกลมีประสิทธิภาพ พร้อมโครงสร้างสายที่ประกอบด้วยใยแก้วนำแสง OM3 จำนวน 4 แกน และวัสดุป้องกันสัญญาณรบกวน เหมาะสำหรับงานด้านกราฟิก เกมมิ่ง และระบบแสดงผลระดับมืออาชีพที่ต้องการภาพคมชัดและการส่งสัญญาณความเร็วสูง

คุณสมบัติสินค้า
ประเภทสาย: สาย DisplayPort Fiber Optic แบบ Active Optical Cable (AOC)
มาตรฐาน DisplayPort: DisplayPort 2.1
ความละเอียดสูงสุด: รองรับ 16K@60Hz ตามข้อมูลผู้ผลิต
แบนด์วิดท์: 54Gbps
ความยาวสาย: 20 เมตร
ชนิดใยแก้วนำแสง: OM3 Fiber Core จำนวน 4 แกน
หัวเชื่อมต่อ: DisplayPort ตัวผู้ ทั้ง 2 ด้าน
วัสดุตัวหัวต่อ: ตัวเรือน Zinc Alloy พร้อมหน้าสัมผัสชุบทองแดงตามข้อมูลผู้ผลิต
ชิปประมวลผลสัญญาณ: มีชิป TX และ RX ในหัวต่อ สำหรับส่งและรับสัญญาณผ่านใยแก้วนำแสง
วัสดุหุ้มสาย: PVC Outer Jacket พร้อมชั้นป้องกันสัญญาณรบกวน
วัสดุภายในสาย: ประกอบด้วยใยแก้วนำแสง เส้นใยไนลอน และตัวนำทองแดงชุบดีบุก
การทดสอบคุณภาพ: เอกสารผู้ผลิตระบุการทดสอบสัญญาณภาพ 16K@60Hz, 4K@240Hz และ Data 54G
มาตรฐานด้านสิ่งแวดล้อม: ระบุ RoHS ในเอกสารผู้ผลิต

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.ตรวจสอบอุปกรณ์ก่อนใช้งาน ตรวจสอบว่าคอมพิวเตอร์ การ์ดจอ หรืออุปกรณ์ต้นทางมีพอร์ต DisplayPort และจอแสดงผลรองรับการเชื่อมต่อ DisplayPort
2.เชื่อมต่อสายเข้ากับอุปกรณ์ต้นทาง เสียบหัวสายฝั่ง Source เข้ากับพอร์ต DisplayPort ของคอมพิวเตอร์หรือการ์ดจอ
3.เชื่อมต่อสายเข้ากับจอแสดงผล เสียบหัวสายฝั่ง Display เข้ากับพอร์ต DisplayPort ของจอภาพหรืออุปกรณ์ปลายทาง

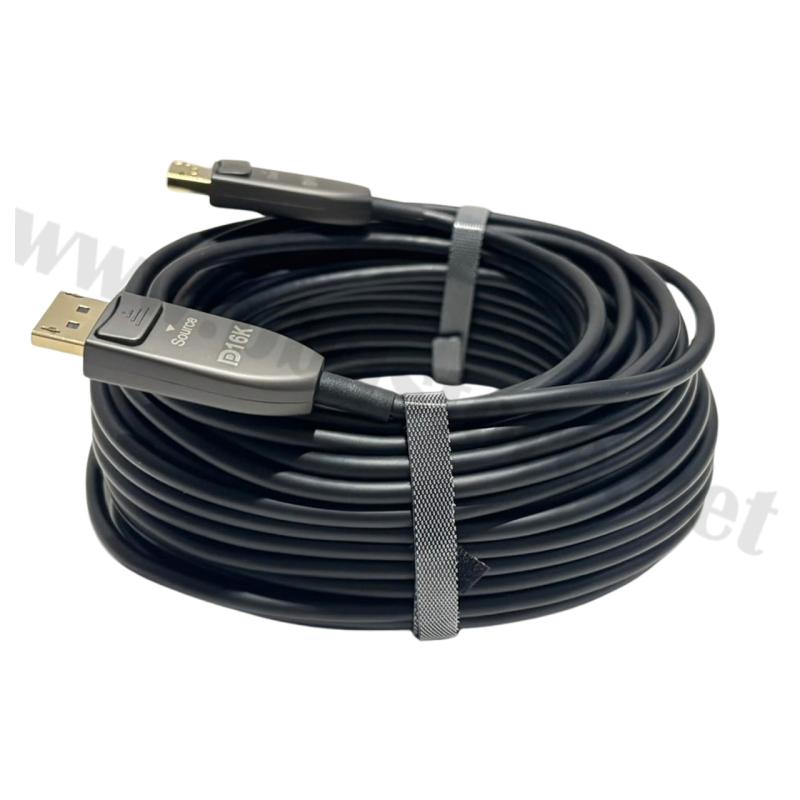

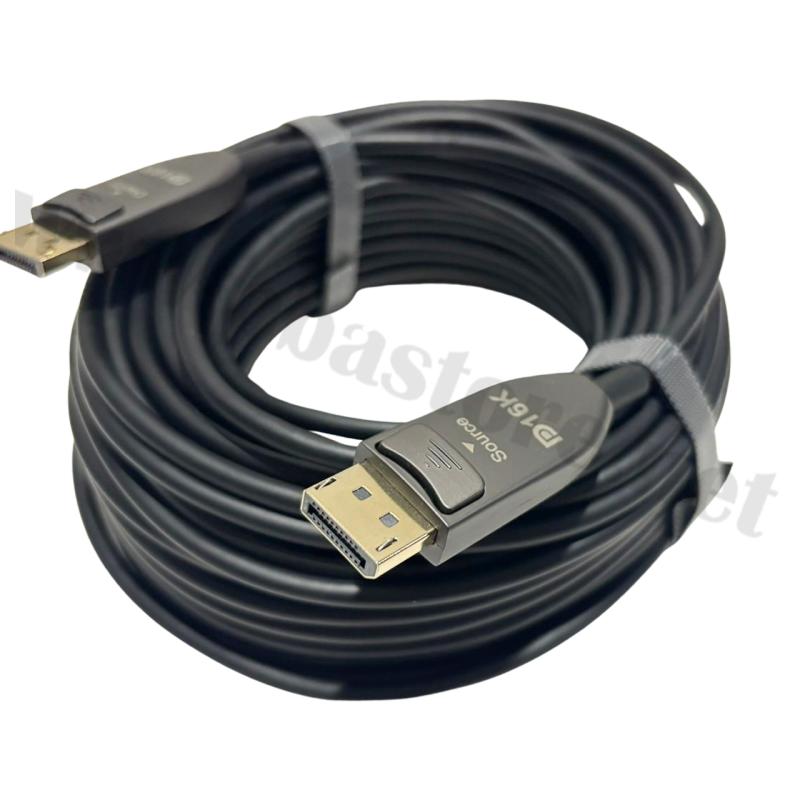

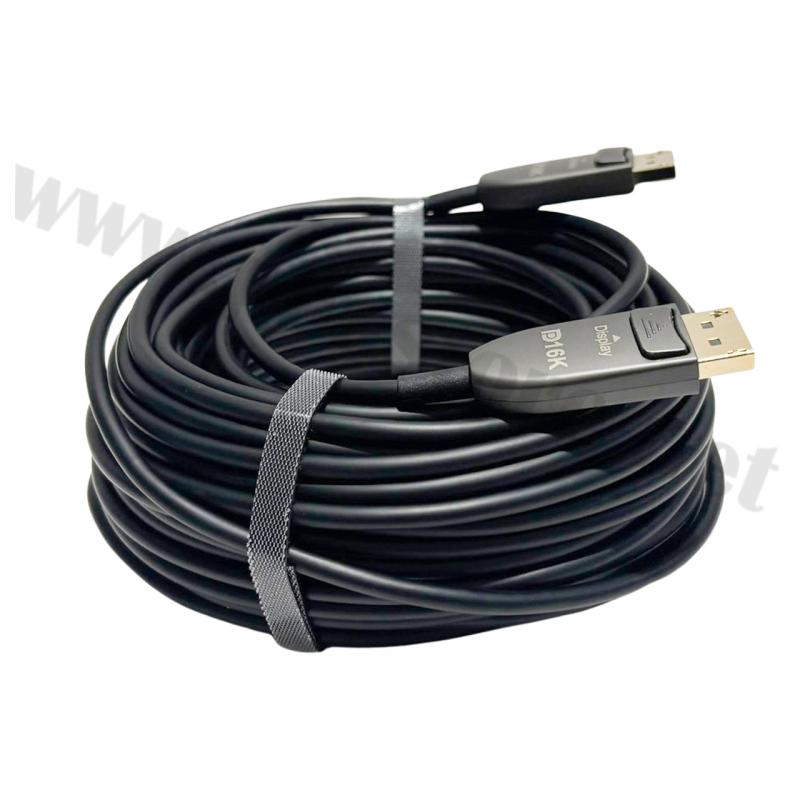

4.ตรวจสอบทิศทางการเชื่อมต่อ สายชนิด AOC มีหัวส่งและหัวรับสัญญาณแยกกัน ควรเชื่อมต่อตามสัญลักษณ์ Source และ Display ที่ระบุบนหัวสาย
5.เปิดอุปกรณ์และตั้งค่าการแสดงผล เปิดคอมพิวเตอร์และจอภาพ จากนั้นเลือกแหล่งสัญญาณ DisplayPort และตั้งค่าความละเอียดกับอัตรารีเฟรชตามที่อุปกรณ์รองรับ
6.ตรวจสอบภาพและสัญญาณ ทดสอบการแสดงผลว่าภาพคมชัด สัญญาณต่อเนื่อง และไม่มีอาการภาพกะพริบหรือสัญญาณขาดหาย

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า

• รองรับแบนด์วิดท์สูงสุด 54Gbps สำหรับการส่งสัญญาณภาพความเร็วสูง
• รองรับความละเอียดสูงสุด 16K@60Hz ตามข้อมูลผู้ผลิต เมื่อใช้งานร่วมกับอุปกรณ์ที่รองรับ
• ใช้เทคโนโลยี Active Optical Cable (AOC) ส่งสัญญาณผ่านใยแก้วนำแสง
• ความยาว 20 เมตร เหมาะสำหรับการเชื่อมต่ออุปกรณ์ที่อยู่ห่างกัน
• โครงสร้างสายมีชั้นหุ้ม PVC และวัสดุป้องกันสัญญาณรบกวน

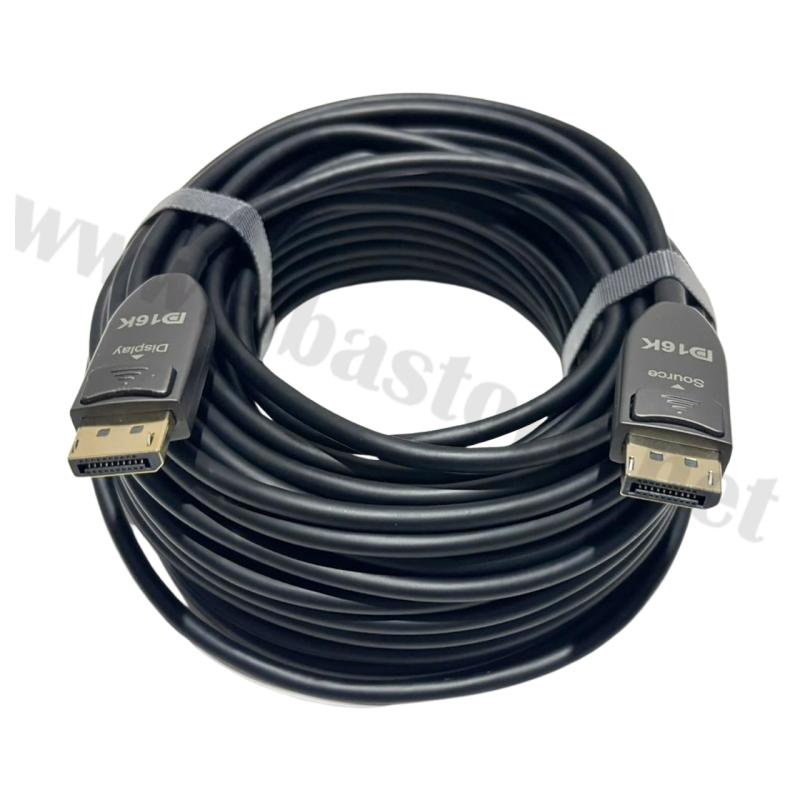

• มีหัวเชื่อมต่อแบบแยกทิศทาง Source และ Display เพื่อระบุด้านส่งและด้านรับสัญญาณได้ชัดเจน

ประโยชน์ในการใช้งาน

• งานกราฟิกและวิดีโอ: เชื่อมต่อคอมพิวเตอร์กับจอภาพความละเอียดสูงสำหรับงานออกแบบและตัดต่อ
• งานเกมมิ่ง: ใช้งานกับจอเกมมิ่งที่รองรับความละเอียดสูงและอัตรารีเฟรชสูง
• ห้องประชุม: เชื่อมต่อคอมพิวเตอร์กับจอแสดงผลขนาดใหญ่ในระยะ 20 เมตร
• ห้องควบคุม: ใช้เชื่อมต่อระบบแสดงผลที่ต้องการแบนด์วิดท์สูง
• งานติดตั้งระบบภาพ: ช่วยให้เดินสายเชื่อมต่อระหว่างอุปกรณ์ต้นทางและปลายทางได้สะดวกในพื้นที่ที่มีระยะห่าง

ข้อควรระวังในการใช้งาน

• ตรวจสอบทิศทางหัวสาย โดยเชื่อมต่อฝั่ง Source กับอุปกรณ์ต้นทาง และฝั่ง Display กับจอแสดงผล
• ตรวจสอบว่าการ์ดจอและจอภาพรองรับ DisplayPort และความละเอียดที่ต้องการใช้งาน
• หลีกเลี่ยงการหักงอ บิด ดึง หรือกดทับสายอย่างรุนแรง เพราะอาจทำให้ใยแก้วนำแสงภายในเสียหาย
• เสียบและถอดหัวต่ออย่างระมัดระวัง ไม่ดึงสายโดยตรงขณะถอด
• หลีกเลี่ยงความชื้น ความร้อนสูง และบริเวณที่เสี่ยงต่อการกระแทก
• หากไม่มีสัญญาณภาพ ให้ตรวจสอบทิศทางสาย การเสียบหัวต่อ และการเลือกแหล่งสัญญาณของจอภาพก่อน
• ควรตรวจสอบสเปกของอุปกรณ์ทั้งสองฝั่งก่อนใช้งานจริง เพื่อให้ได้ความละเอียดและอัตรารีเฟรชตามต้องการ

อุปกรณ์ที่จะได้รับ
1) สาย DisplayPort Fiber Optic AOC ความยาว 20 เมตร จำนวน 1 เส้น
