HDMI KVM Splitter Extender 1x8 4K@60Hz ส่งสัญญาณ 8 จอ ระยะ 60 เมตร ผ่านสาย LAN CAT5e/CAT6 พร้อม USB 2.0 และ IR Control สำหรับ Control Room, CCTV และ Server Room รุ่น S-SPEX-H20K-108-60M
อุปกรณ์กระจายสัญญาณภาพและเสียง HDMI จากแหล่งสัญญาณต้นทาง 1 เครื่อง ไปยังจอแสดงผลได้พร้อมกันสูงสุด 8 จอ รองรับความละเอียดระดับ 4K@60Hz ผ่านสาย LAN CAT5e/CAT6 ระยะทางสูงสุด 60 เมตร พร้อมฟังก์ชัน KVM รองรับการเชื่อมต่อ USB 2.0 สำหรับใช้งานร่วมกับอุปกรณ์คอมพิวเตอร์ และระบบควบคุมระยะไกลผ่าน IR ช่วยให้การจัดการอุปกรณ์สะดวกยิ่งขึ้น เหมาะสำหรับห้องควบคุม (Control Room), ระบบกล้องวงจรปิด (CCTV), ห้องเซิร์ฟเวอร์ (Server Room), ห้องประชุม และระบบ Digital Signage ที่ต้องการแสดงภาพจากแหล่งสัญญาณเดียวกันบนหลายหน้าจออย่างมีประสิทธิภาพ

คุณสมบัติสินค้า
1. รองรับการกระจายสัญญาณ HDMI แบบ 1 เข้า 8 ออก (1 IN 8 OUT) สามารถส่งสัญญาณภาพจากแหล่งสัญญาณต้นทาง 1 เครื่อง ไปยังจอแสดงผลปลายทางได้สูงสุด 8 จอ
2. รองรับความละเอียดภาพ 4K@60Hz ให้ภาพคมชัดและลื่นไหล เหมาะสำหรับงานแสดงผลที่ต้องการรายละเอียดสูง
3. รองรับมาตรฐาน HDMI 2.0 สำหรับการส่งสัญญาณภาพความละเอียดสูงตามข้อกำหนดของอุปกรณ์
4. ส่งสัญญาณผ่านสาย LAN CAT5e/CAT6 ช่วยลดข้อจำกัดในการเดินสาย HDMI ระยะไกล เหมาะสำหรับการติดตั้งในอาคารและพื้นที่ขนาดใหญ่
5. รองรับระยะการส่งสัญญาณสูงสุด 60 เมตร ตามเงื่อนไขการติดตั้งและคุณภาพสาย LAN ที่ใช้งาน
6. รองรับฟังก์ชัน KVM สำหรับการใช้งานร่วมกับคอมพิวเตอร์และอุปกรณ์ USB ช่วยเพิ่มความสะดวกในการควบคุมและจัดการระบบ
7. รองรับ USB 2.0 สำหรับเชื่อมต่ออุปกรณ์ USB ที่รองรับ เช่น เมาส์และคีย์บอร์ด ทั้งนี้ขึ้นอยู่กับรูปแบบการเชื่อมต่อของระบบ
8. รองรับระบบควบคุมอินฟราเรด (IR Control) สามารถส่งสัญญาณควบคุมระยะไกลผ่านสาย IR ที่รองรับ ช่วยให้ควบคุมอุปกรณ์ได้สะดวก

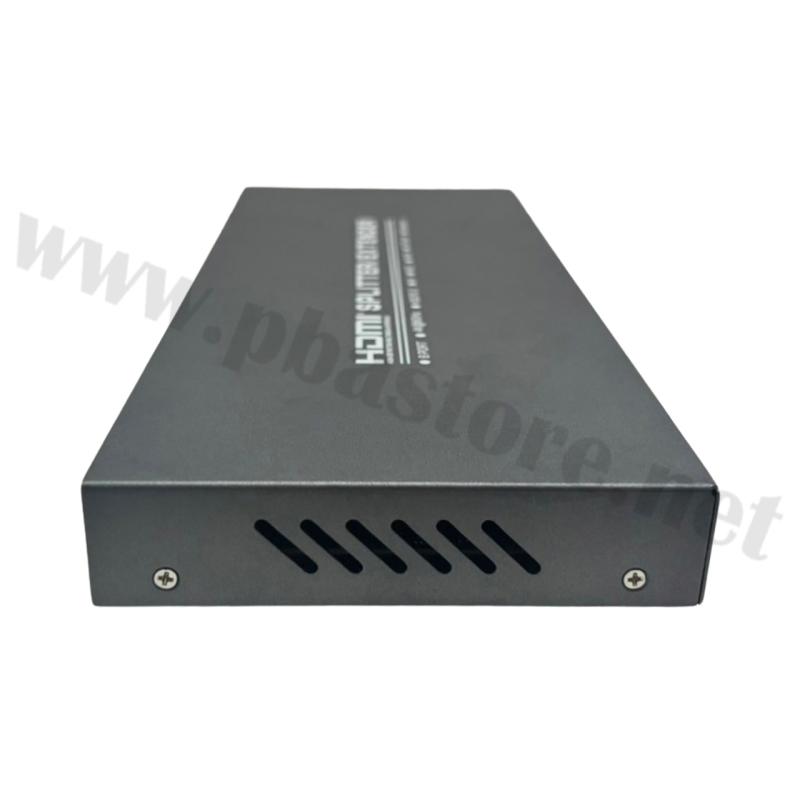

9. ตัวเครื่องผลิตจากโลหะ (Iron Shell) แข็งแรง ทนทาน เหมาะสำหรับการติดตั้งใช้งานอย่างต่อเนื่อง
10. ใช้แหล่งจ่ายไฟ DC 12V โดยภายในชุดมีอะแดปเตอร์จ่ายไฟขนาด 12V 3A จำนวน 1 ชิ้น
11. เหมาะสำหรับงานระบบภาพและเสียงระดับมืออาชีพ เช่น Control Room, CCTV, Server Room, ห้องประชุม และ Digital Signage

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. เตรียมอุปกรณ์ก่อนติดตั้ง
เตรียมเครื่องคอมพิวเตอร์ เครื่องเล่นสัญญาณ HDMI หรืออุปกรณ์ต้นทาง จอแสดงผล HDMI จำนวน 1–8 จอ สาย LAN CAT5e/CAT6 และอุปกรณ์จ่ายไฟตามที่กำหนด
2. เชื่อมต่ออุปกรณ์ต้นทาง

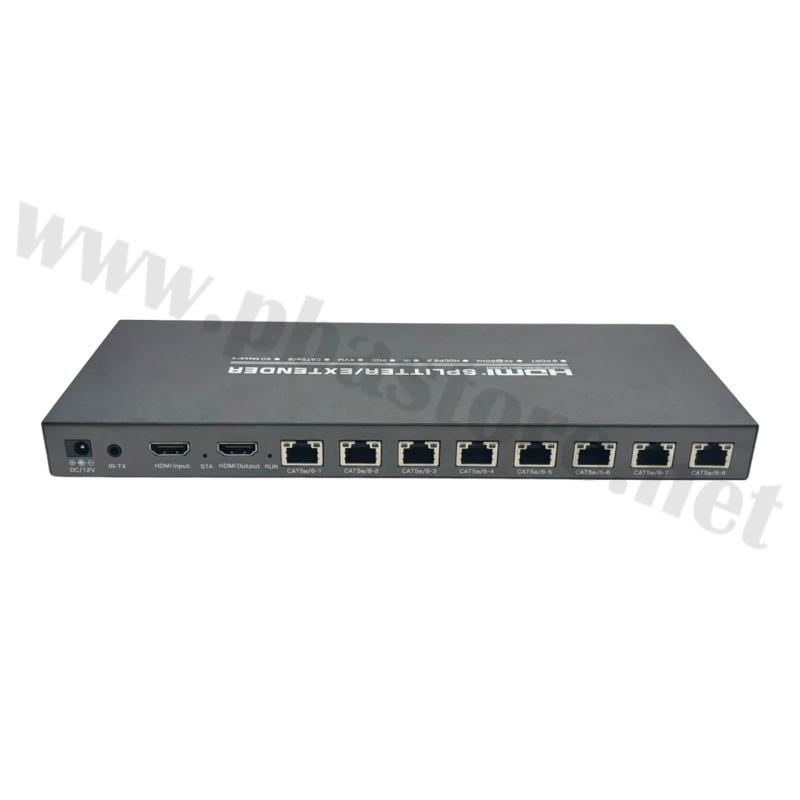

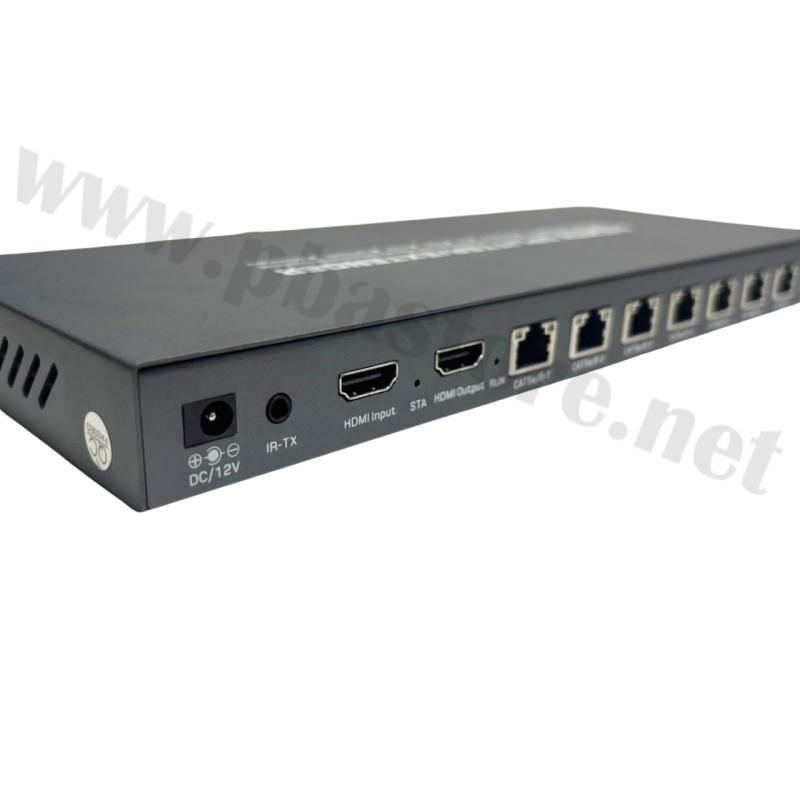

นำสาย HDMI จากคอมพิวเตอร์หรืออุปกรณ์ต้นทาง ต่อเข้าช่อง HDMI Input ของเครื่องส่งสัญญาณ (Transmitter)
3. เชื่อมต่อสาย LAN

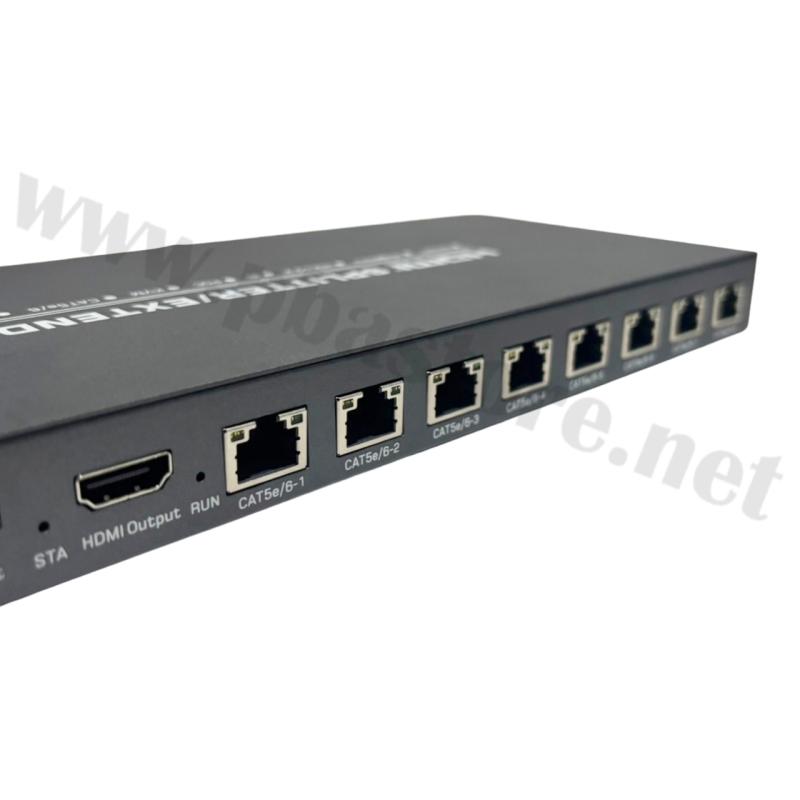

เดินสาย LAN CAT5e/CAT6 จากเครื่องส่งสัญญาณไปยังเครื่องรับสัญญาณ (Receiver) แต่ละชุด โดยควบคุมระยะสายไม่ให้เกิน 60 เมตรตามข้อกำหนดของผลิตภัณฑ์
4. เชื่อมต่อจอแสดงผล
นำสาย HDMI จากเครื่องรับสัญญาณแต่ละชุดต่อเข้ากับจอภาพหรือทีวี เพื่อแสดงภาพจากแหล่งสัญญาณต้นทาง ทั้งนี้ให้เชื่อมต่อตามจำนวนและรูปแบบพอร์ตของชุดอุปกรณ์
5. เชื่อมต่อระบบ USB สำหรับ KVM
เชื่อมต่อสาย USB 2.0 ระหว่างเครื่องต้นทางกับอุปกรณ์ตามตำแหน่งที่ระบุในคู่มือ เพื่อรองรับการใช้งานเมาส์ คีย์บอร์ด หรืออุปกรณ์ USB ที่เข้ากันได้
6. ติดตั้งระบบ IR Control
เชื่อมต่อสาย IR Transmitter และ IR Receiver เข้ากับพอร์ตที่กำหนด เพื่อรองรับการส่งคำสั่งควบคุมระยะไกลตามรูปแบบการทำงานของอุปกรณ์
7. เชื่อมต่อแหล่งจ่ายไฟ
ต่ออะแดปเตอร์ DC 12V 3A เข้ากับเครื่องส่งสัญญาณ และจ่ายไฟให้เครื่องรับสัญญาณตามข้อกำหนดของแต่ละชุด จากนั้นเปิดอุปกรณ์ทั้งหมด
8. ตรวจสอบการทำงาน
เลือกแหล่งสัญญาณ HDMI ที่ถูกต้อง ตรวจสอบภาพและเสียงบนจอทุกจอ รวมถึงทดสอบการทำงานของ USB และ IR Control หากมีการใช้งานฟังก์ชันดังกล่าว

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า
1. กระจายภาพได้สูงสุด 8 จอ รองรับการส่งสัญญาณจากแหล่งต้นทาง HDMI หนึ่งเครื่องไปยังจอแสดงผลหลายจอพร้อมกัน
2. รองรับความละเอียด 4K@60Hz ให้ภาพคมชัด เหมาะสำหรับงานแสดงผลที่ต้องการรายละเอียดสูง
3. ส่งสัญญาณระยะไกลได้สูงสุด 60 เมตร ผ่านสาย LAN CAT5e/CAT6 ช่วยเพิ่มความยืดหยุ่นในการติดตั้ง
4. รองรับการใช้งาน KVM และ USB 2.0 ช่วยอำนวยความสะดวกในการควบคุมคอมพิวเตอร์ร่วมกับอุปกรณ์ USB ที่รองรับ
5. รองรับ IR Control ช่วยให้สามารถใช้งานระบบควบคุมระยะไกลได้ตามรูปแบบการเชื่อมต่อของอุปกรณ์
6. ตัวเครื่องโลหะแข็งแรง เหมาะสำหรับติดตั้งในระบบภาพและเสียง รวมถึงระบบงานเชิงพาณิชย์

ประโยชน์ในการใช้งาน

• งาน CCTV และห้องควบคุม: แสดงภาพจากแหล่งสัญญาณเดียวกันบนจอหลายจอ เพื่อให้เจ้าหน้าที่ติดตามข้อมูลได้สะดวก
• ห้องประชุมและห้องอบรม: กระจายภาพนำเสนอไปยังจอแสดงผลหลายตำแหน่ง
• Server Room: ช่วยส่งภาพจากระบบคอมพิวเตอร์ไปยังจอที่อยู่ห่างออกไป
•  Digital Signage: ใช้กระจายเนื้อหาจากแหล่งสัญญาณเดียวกันไปยังหลายหน้าจอ
• ร้านค้าและพื้นที่จัดแสดงสินค้า: เพิ่มความสะดวกในการแสดงภาพหรือวิดีโอพร้อมกันหลายจุด
• งานติดตั้งระบบ AV: ช่วยลดข้อจำกัดในการเดินสาย HDMI ระยะไกล และใช้สาย LAN ที่เหมาะสมกับหน้างานแทน

ข้อควรระวังในการใช้งาน
1. ตรวจสอบให้แน่ใจว่าอุปกรณ์ต้นทางและจอแสดงผลรองรับความละเอียดที่ต้องการใช้งาน
2. ใช้สาย LAN CAT5e/CAT6 ที่มีคุณภาพ และติดตั้งตามข้อกำหนดของผู้ผลิต เพื่อให้ส่งสัญญาณได้ตามระยะที่กำหนด
3. ไม่ควรใช้สาย LAN ผ่านสวิตช์เครือข่ายหรือเราเตอร์ เว้นแต่คู่มือของอุปกรณ์ระบุว่ารองรับ
4. ตรวจสอบแรงดันไฟฟ้าและขั้วต่อของอะแดปเตอร์ก่อนจ่ายไฟ โดยใช้แหล่งจ่ายไฟตามสเปกที่กำหนด
5. ควรปิดอุปกรณ์ก่อนเสียบหรือถอดสายไฟและสายสัญญาณ หากคู่มือกำหนดไว้
6. ติดตั้งในบริเวณที่อากาศถ่ายเทสะดวก หลีกเลี่ยงความชื้น น้ำ ฝุ่นสะสม และแหล่งความร้อนสูง
7. ตรวจสอบการเชื่อมต่อ USB และ IR ให้ถูกต้องก่อนใช้งานฟังก์ชัน KVM หรือรีโมตคอนโทรล
8. หลีกเลี่ยงการดัดงอสายหรือดึงสายอย่างรุนแรง เพื่อป้องกันความเสียหายของสายและขั้วต่อ
9. ก่อนติดตั้งจริง ควรตรวจสอบคู่มือเพื่อยืนยันรูปแบบการต่อเครื่องรับสัญญาณทั้ง 8 จุด และการจ่ายไฟของแต่ละอุปกรณ์

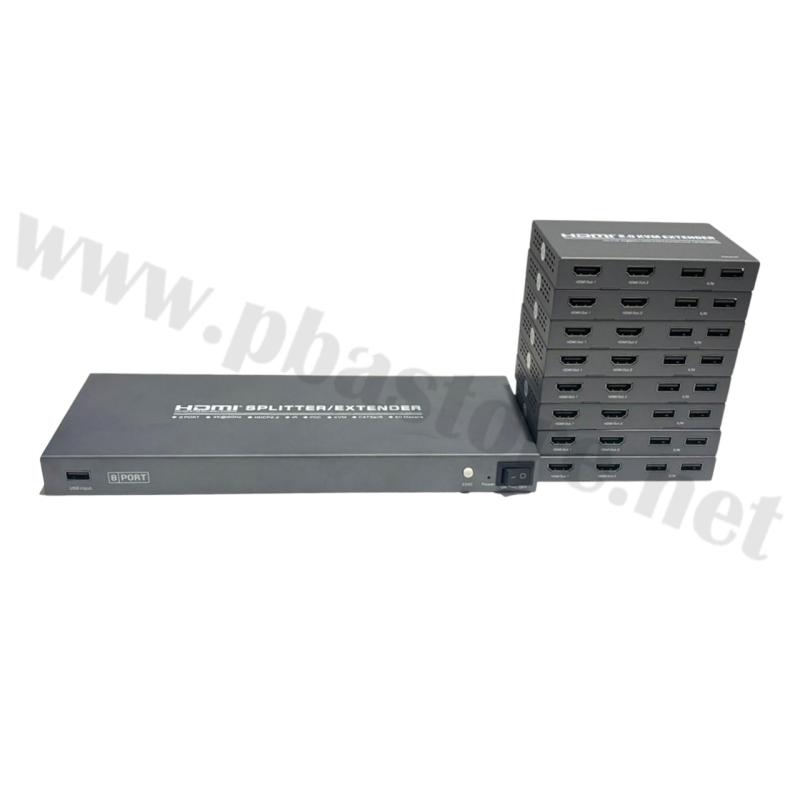

อุปกรณ์ที่จะได้รับ

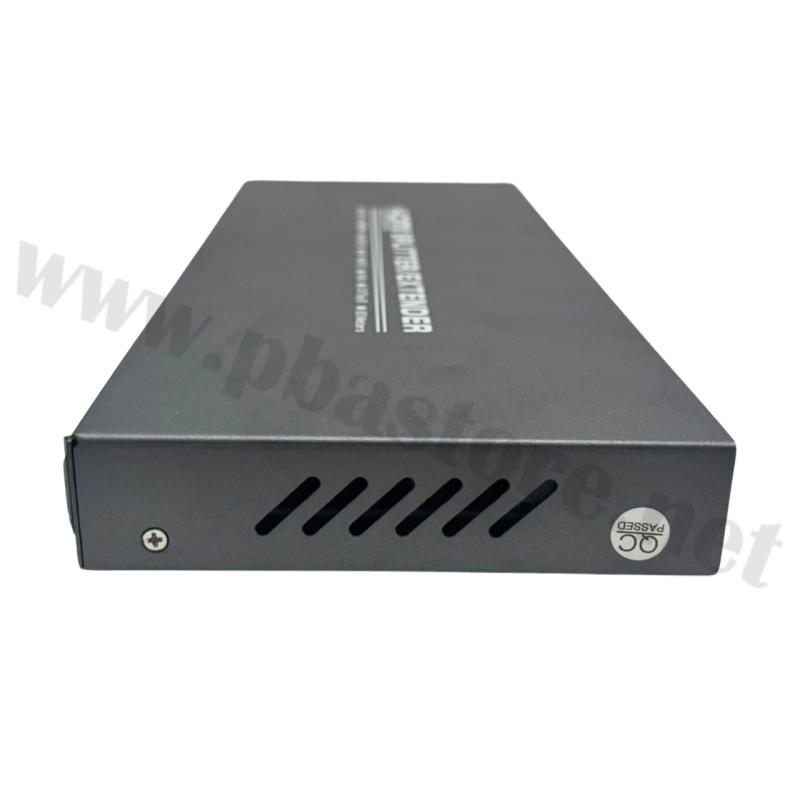

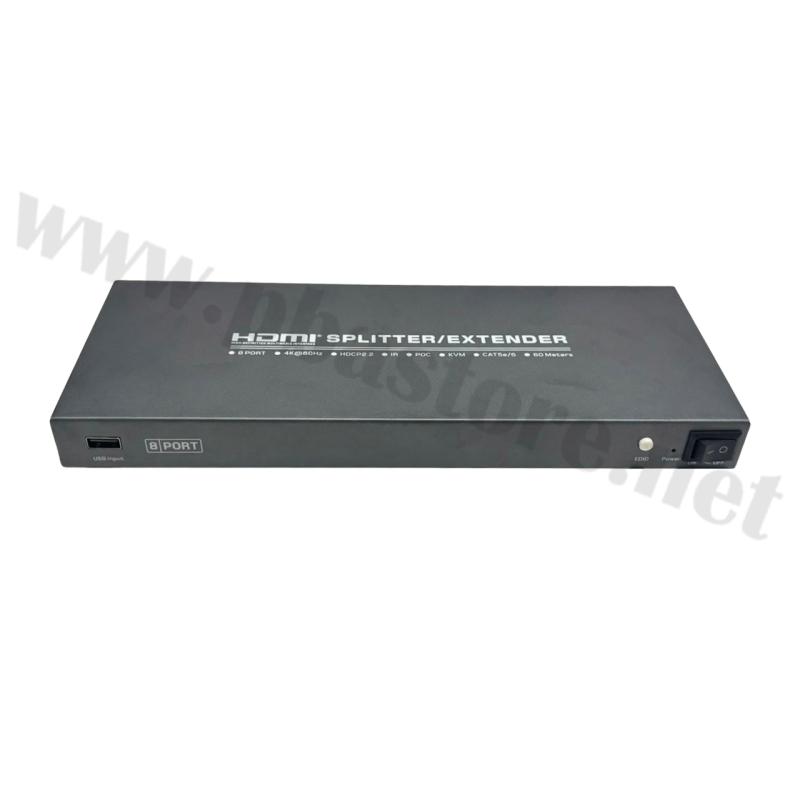

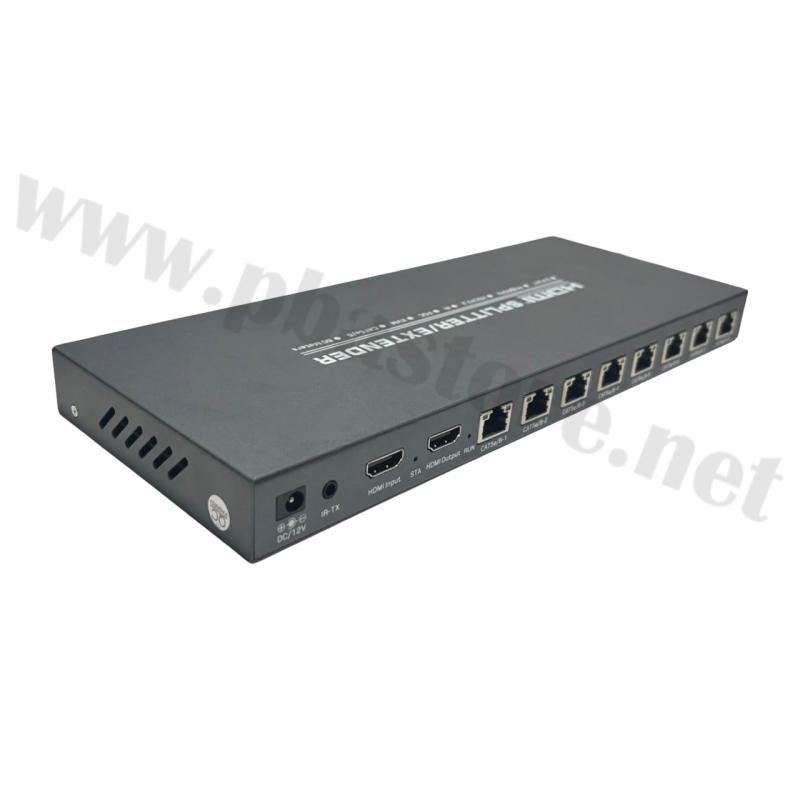

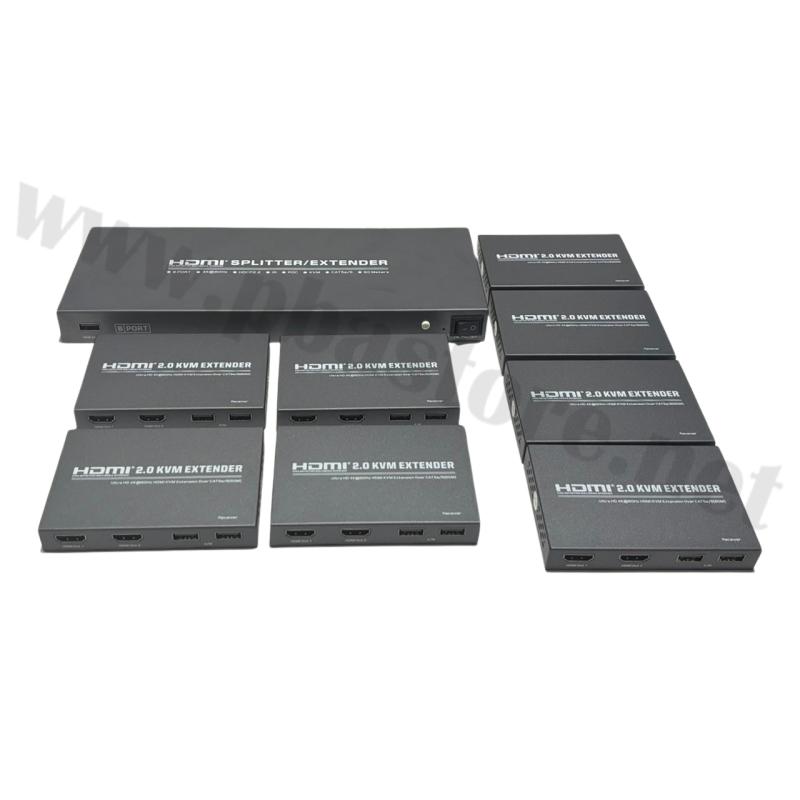

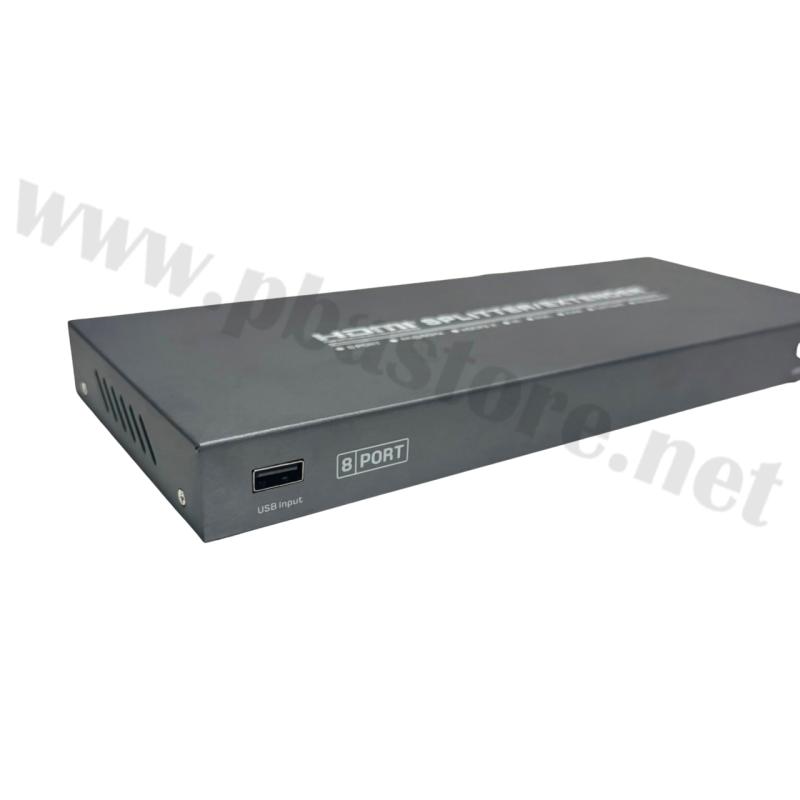

1) เครื่องส่งสัญญาณ HDMI KVM Splitter (Transmitter) จำนวน 1 เครื่อง

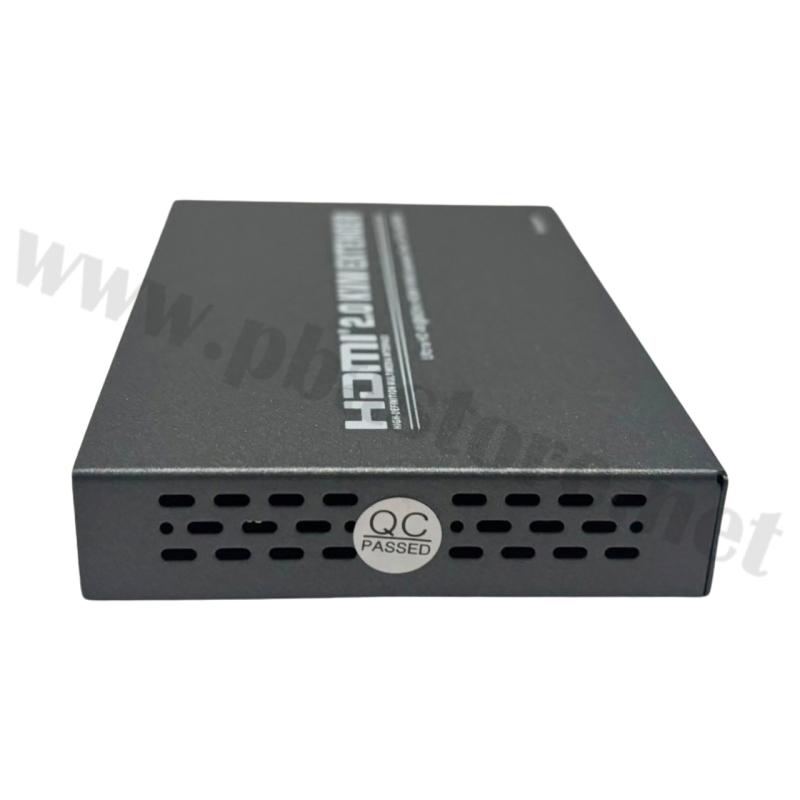

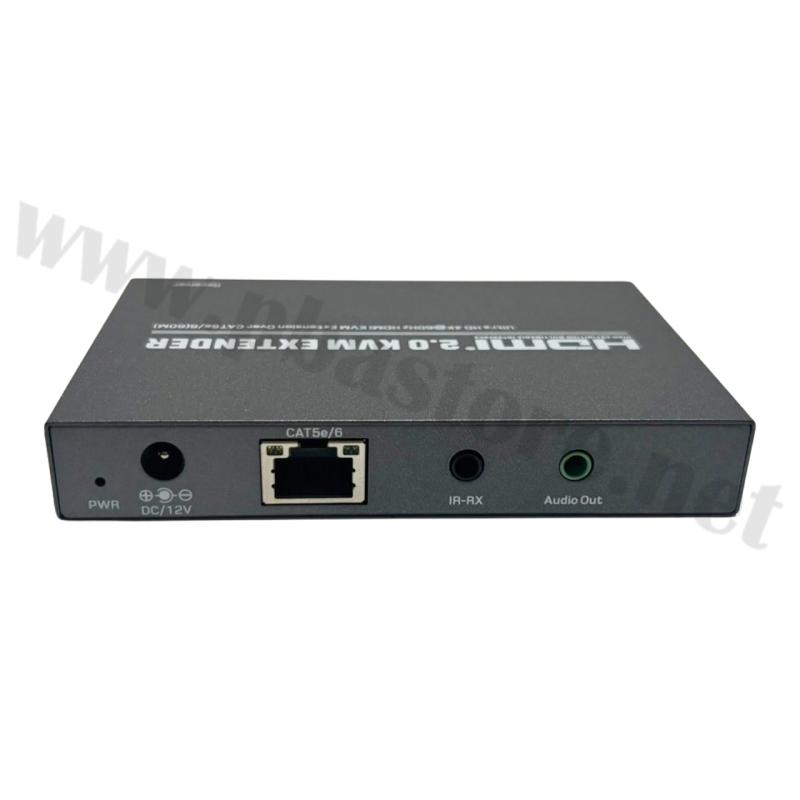

2) เครื่องรับสัญญาณ HDMI KVM Extender (Receiver) จำนวน 8 เครื่อง

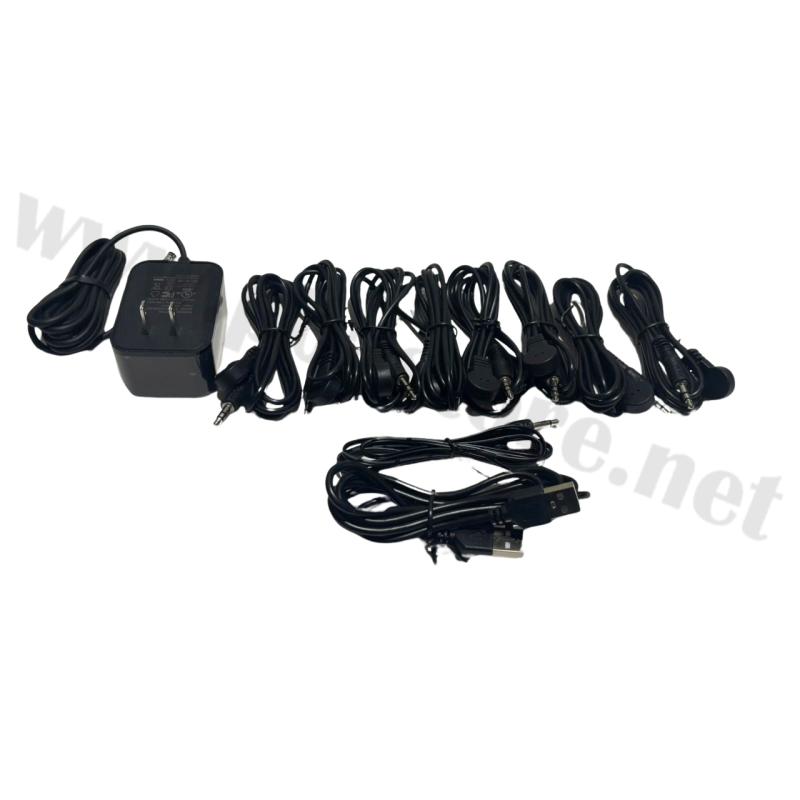

3) อะแดปเตอร์จ่ายไฟ DC 12V 3A จำนวน 1 ชิ้น
4) สาย IR Transmitter จำนวน 1 เส้น
5) สาย IR Receiver จำนวน 8 เส้น
6) สาย USB 2.0 จำนวน 1 เส้น
