HDMI KVM Extender 4K@60Hz 60 เมตร ผ่านสาย LAN CAT5e/CAT6 พร้อม USB 2.0, PoC และ IR Control สำหรับ Control Room, CCTV และ Server Room รุ่น S-EXT-HK-60MC
HDMI KVM Extender รุ่น S-EXT-HK-60MC อุปกรณ์ขยายสัญญาณภาพและเสียง HDMI ความละเอียดสูงสุด 4K@60Hz ผ่านสาย LAN CAT5e/CAT6 ระยะทางสูงสุด 60 เมตร เหมาะสำหรับการเชื่อมต่อคอมพิวเตอร์หรือเซิร์ฟเวอร์เข้ากับจอแสดงผลที่อยู่ห่างออกไป พร้อมรองรับการควบคุมคอมพิวเตอร์จากระยะไกลผ่าน USB 2.0 และการส่งสัญญาณอินฟราเรด (IR) สำหรับควบคุมอุปกรณ์ที่รองรับ ตัวเครื่องออกแบบเป็นชุด Transmitter และ Receiver พร้อมรองรับระบบจ่ายไฟ PoC ช่วยให้ติดตั้งได้สะดวก เหมาะสำหรับห้องควบคุม (Control Room), ห้อง Server, ระบบ CCTV และงานแสดงผลที่ต้องการส่งสัญญาณผ่านสาย LAN โดยไม่ต้องเดินสาย HDMI ระยะไกล

คุณสมบัติสินค้า

• แบรนด์/รุ่น: S-EXT-HK-60MC
• ประเภทสินค้า: HDMI KVM Extender
• ความละเอียดสูงสุด: 4K@60Hz
• มาตรฐาน HDMI: HDMI 2.0
• ระยะการส่งสัญญาณ: สูงสุด 60 เมตร ตามข้อมูลรุ่นสินค้า
• สายสัญญาณที่รองรับ: CAT5e/CAT6 จำนวน 1 เส้น สำหรับการเชื่อมต่อระหว่าง Transmitter และ Receiver
• รูปแบบการเชื่อมต่อ: Point-to-Point
• ระบบ KVM: รองรับการควบคุมคอมพิวเตอร์ผ่าน USB 2.0
• ระบบ PoC: รองรับการจ่ายไฟผ่านระบบ PoC ตามการออกแบบของอุปกรณ์
• ระบบ IR: รองรับการส่งสัญญาณอินฟราเรดสำหรับควบคุมอุปกรณ์
• วัสดุตัวเครื่อง: โลหะ (Iron Shell)
• IC ที่ใช้: GSV5100, HK32F04, MNC M2409CG
• อะแดปเตอร์ไฟ: 12V 1A

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. เชื่อมต่อฝั่ง Transmitter (ตัวส่ง)
นำสาย HDMI จากคอมพิวเตอร์หรืออุปกรณ์ต้นทาง ต่อเข้าช่อง HDMI IN ของตัวส่ง และเชื่อมต่อสาย USB จากคอมพิวเตอร์เข้ากับตัวส่ง เพื่อรองรับการควบคุม KVM
2. เชื่อมต่อสาย LAN
ใช้สาย CAT5e หรือ CAT6 เชื่อมต่อระหว่างพอร์ต LAN ของตัวส่งและตัวรับ โดยแนะนำให้ใช้สายที่มีคุณภาพเหมาะสมกับระยะทางติดตั้ง
3. เชื่อมต่อฝั่ง Receiver (ตัวรับ)
ต่อสาย HDMI จากตัวรับไปยังจอภาพหรือจอแสดงผล และต่อเมาส์กับคีย์บอร์ดผ่านพอร์ต USB ที่รองรับ
4. เชื่อมต่อระบบ IR
ติดตั้งสาย IR Transmitter และ IR Receiver ตามตำแหน่งที่ต้องการ เพื่อส่งคำสั่งควบคุมอุปกรณ์ที่รองรับ
5. จ่ายไฟและทดสอบระบบ
เชื่อมต่ออะแดปเตอร์ 12V 1A ตามคู่มือของผู้ผลิต เปิดอุปกรณ์ต้นทางและจอภาพ จากนั้นตรวจสอบภาพ เสียง และการทำงานของเมาส์กับคีย์บอร์ด

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

• รองรับความละเอียดสูงสุด 4K@60Hz ให้ภาพคมชัดและลื่นไหลเมื่อใช้งานกับอุปกรณ์ที่รองรับ
• ส่งสัญญาณผ่านสาย LAN CAT5e/CAT6 ช่วยลดข้อจำกัดในการเดินสาย HDMI ระยะไกล
• รองรับการควบคุมคอมพิวเตอร์จากระยะไกลผ่าน USB 2.0
• รองรับระบบ IR สำหรับการควบคุมอุปกรณ์ที่เข้ากันได้
• ตัวเครื่องโลหะ ช่วยเพิ่มความแข็งแรงในการติดตั้ง
• รองรับการเชื่อมต่อแบบ Point-to-Point ติดตั้งและจัดวางระบบได้ง่าย
• รองรับ PoC ตามรูปแบบที่ผู้ผลิตกำหนด ช่วยลดความยุ่งยากในการจ่ายไฟให้ชุดอุปกรณ์

ประโยชน์ในการใช้งาน

• ห้อง Server: ควบคุมเซิร์ฟเวอร์จากจุดทำงานที่อยู่ห่างจากตู้แร็ก
• ห้อง Control Room: แสดงภาพจากคอมพิวเตอร์หรือเครื่องควบคุมบนจอภาพระยะไกล
• ระบบ CCTV: แสดงภาพจากเครื่องบันทึกหรือคอมพิวเตอร์บนจอในห้องควบคุม
• ห้องประชุม: เชื่อมต่อคอมพิวเตอร์กับจอแสดงผลที่อยู่ห่างออกไป
• งาน Digital Signage: ส่งสัญญาณภาพไปยังจอแสดงผลในตำแหน่งที่ต้องการ
• งานควบคุมระบบ: ช่วยให้ผู้ใช้งานควบคุมคอมพิวเตอร์ด้วยเมาส์และคีย์บอร์ดจากอีกตำแหน่งหนึ่ง โดยไม่จำเป็นต้องอยู่ใกล้เครื่องต้นทาง

ข้อควรระวัง

• ระยะทางสูงสุด 60 เมตรขึ้นอยู่กับคุณภาพสาย LAN สภาพแวดล้อม และรูปแบบการติดตั้ง
• ควรใช้สาย CAT5e/CAT6 ที่มีคุณภาพ และหลีกเลี่ยงการต่อพ่วงหรือใช้อุปกรณ์สวิตช์เครือข่ายระหว่างตัวส่งกับตัวรับ เว้นแต่คู่มือจะระบุว่ารองรับ
• การแสดงผล 4K@60Hz ต้องให้อุปกรณ์ต้นทาง จอภาพ สาย HDMI และตัวขยายสัญญาณรองรับความละเอียดดังกล่าวทั้งหมด
• ระบบ KVM ต้องเชื่อมต่อสาย USB ให้ครบถ้วนตามคู่มือ จึงจะสามารถใช้งานเมาส์และคีย์บอร์ดจากระยะไกลได้
• ควรตรวจสอบการรองรับ HDCP และรูปแบบเสียงให้ตรงกับอุปกรณ์ต้นทางและจอภาพ
• ต่ออะแดปเตอร์ไฟตามแรงดันและขั้วที่กำหนดเท่านั้น ห้ามใช้แหล่งจ่ายไฟที่ไม่ตรงสเปก
• แม้ตัวเครื่องจะรองรับ PoC แต่ควรตรวจสอบว่าต้องใช้แหล่งจ่ายไฟกี่ชุด และจ่ายไฟเข้าฝั่งใดตามคู่มือก่อนใช้งาน
• ควรติดตั้งตัวเครื่องในพื้นที่ระบายอากาศได้ดี และหลีกเลี่ยงความชื้นหรือความร้อนสูง

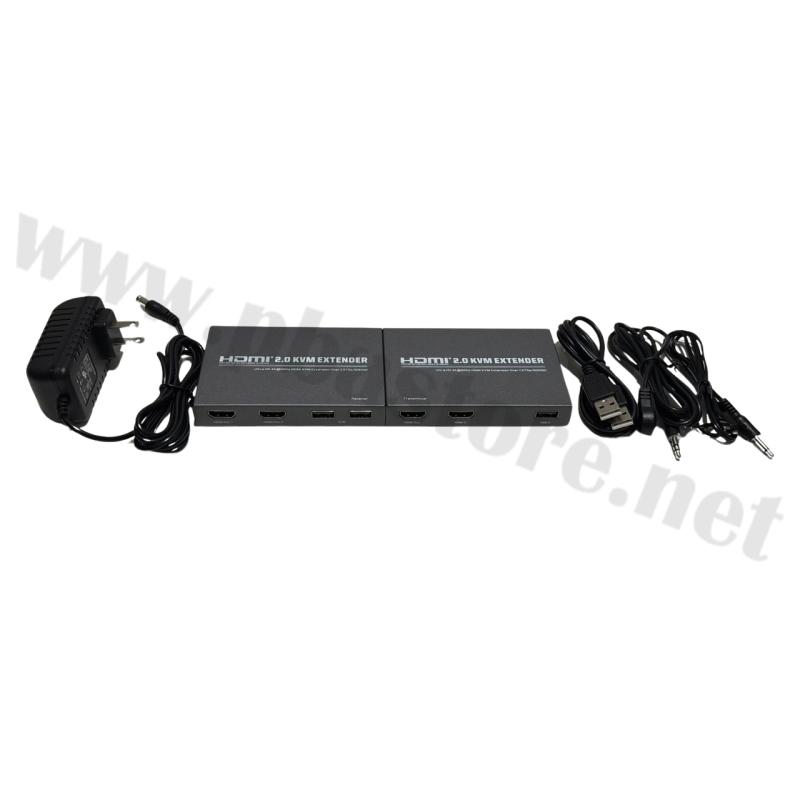

อุปกรณ์ที่จะได้รับ
1. ชุด HDMI KVM Extender รุ่น S-EXT-HK-60MC จำนวน 1 ชุด ประกอบด้วย Transmitter และ Receiver
2. อะแดปเตอร์ไฟ 12V 1A จำนวน 1 ชิ้น
3. สาย USB 2.0 จำนวน 1 เส้น
4. สาย IR Transmitter จำนวน 1 เส้น
5. สาย IR Receiver จำนวน 1 เส้น
