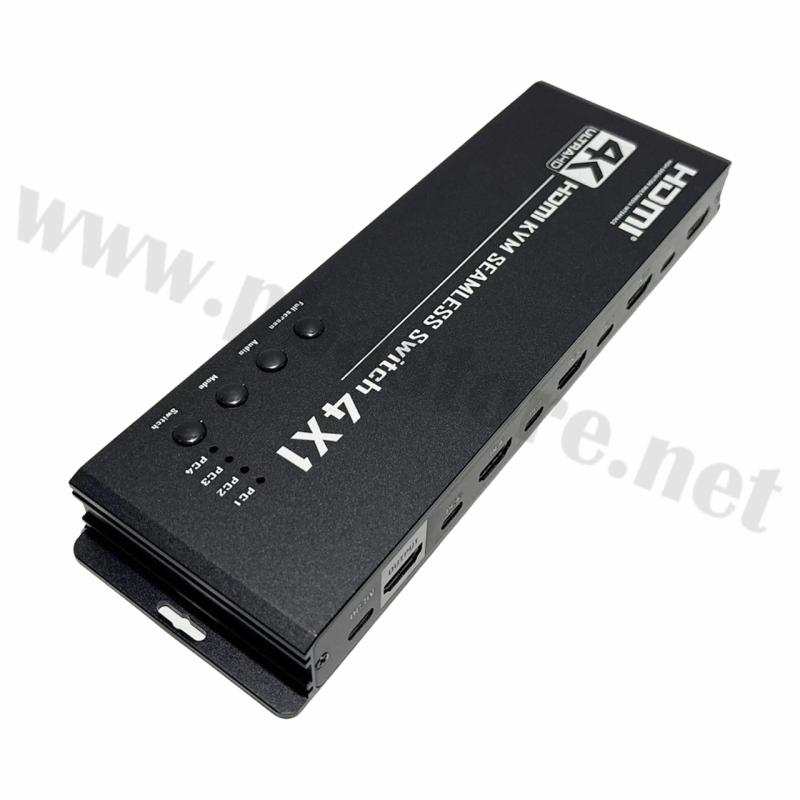

HDMI KVM Multi Viewer 4x1 4K@30Hz รองรับ Quad Screen, Seamless Switching, Mouse Roaming และ Hotkey Control รุ่น S-ST-H14K-401C
อุปกรณ์จัดการสัญญาณภาพและควบคุมคอมพิวเตอร์แบบครบวงจร รองรับการเชื่อมต่อ HDMI ได้สูงสุด 4 เครื่อง และแสดงผลออก 1 จอ พร้อมฟังก์ชัน Quad Screen Real-Time Multi-View ที่สามารถแสดงภาพจากคอมพิวเตอร์ทั้ง 4 เครื่องบนหน้าจอเดียวพร้อมกัน ช่วยให้ผู้ใช้งานสามารถตรวจสอบและเปรียบเทียบข้อมูลจากหลายแหล่งได้สะดวกในเวลาเดียวกัน รองรับความละเอียดสูงสุด 4K@30Hz ผ่าน HDMI 1.4 พร้อมฟังก์ชัน Seamless Switching สำหรับสลับแหล่งสัญญาณได้อย่างต่อเนื่อง ลดปัญหาหน้าจอกระพริบหรือสัญญาณขาดช่วง นอกจากนี้ยังรองรับ Mouse Roaming / Mouse Penetration ช่วยให้เมาส์สามารถเคลื่อนที่ข้ามหน้าต่างของคอมพิวเตอร์แต่ละเครื่องได้อย่างสะดวก และรองรับการควบคุมผ่าน Hotkey รวมถึงรีโมทคอนโทรล

คุณสมบัติสินค้า

• ประเภท: HDMI KVM Multi Viewer 4x1
• รองรับการเชื่อมต่อ HDMI Input 4 ช่อง และ HDMI Output 1 ช่อง
• รองรับการแสดงภาพแบบ Quad Screen แสดงภาพจากคอมพิวเตอร์ 4 เครื่องบนหน้าจอเดียวแบบ Real-Time
• รองรับความละเอียดสูงสุด 4K@30Hz
• รองรับความละเอียด 1080P/4K@30Hz
• ใช้มาตรฐาน HDMI 1.4
• รองรับฟังก์ชัน Seamless Switching สำหรับสลับแหล่งสัญญาณได้อย่างต่อเนื่อง
• รองรับ Real-Time Multi-Viewer สำหรับดูภาพจากหลายแหล่งสัญญาณพร้อมกัน
• รองรับฟังก์ชัน Mouse Roaming/Mouse Penetration ช่วยให้เมาส์สามารถเคลื่อนที่และควบคุมข้ามคอมพิวเตอร์แต่ละเครื่องได้
• รองรับ Hotkey Control สามารถใช้คีย์ลัดเพื่อสลับและควบคุมการทำงานได้อย่างรวดเร็ว

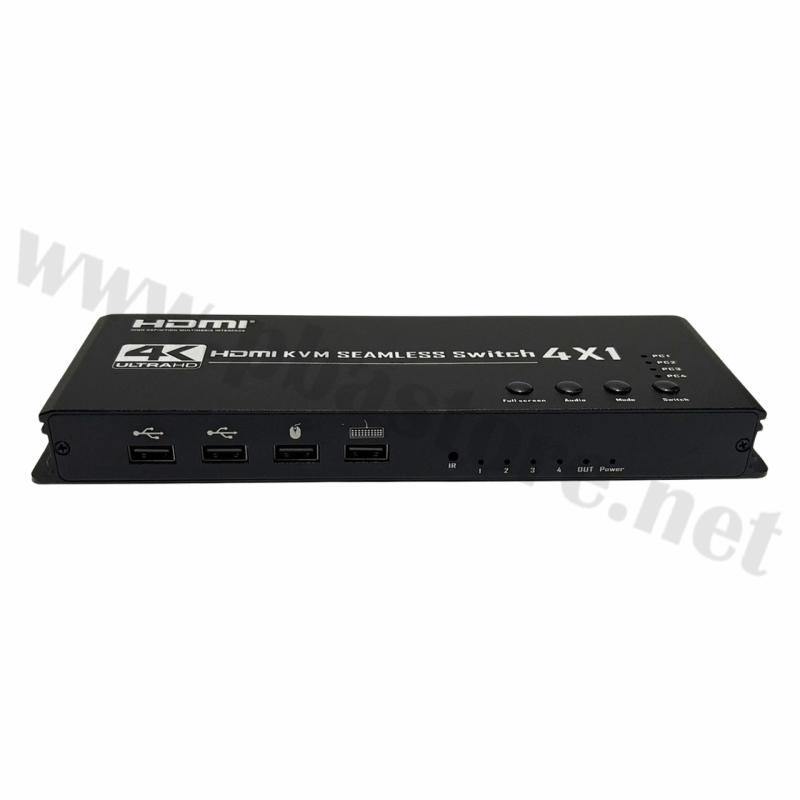

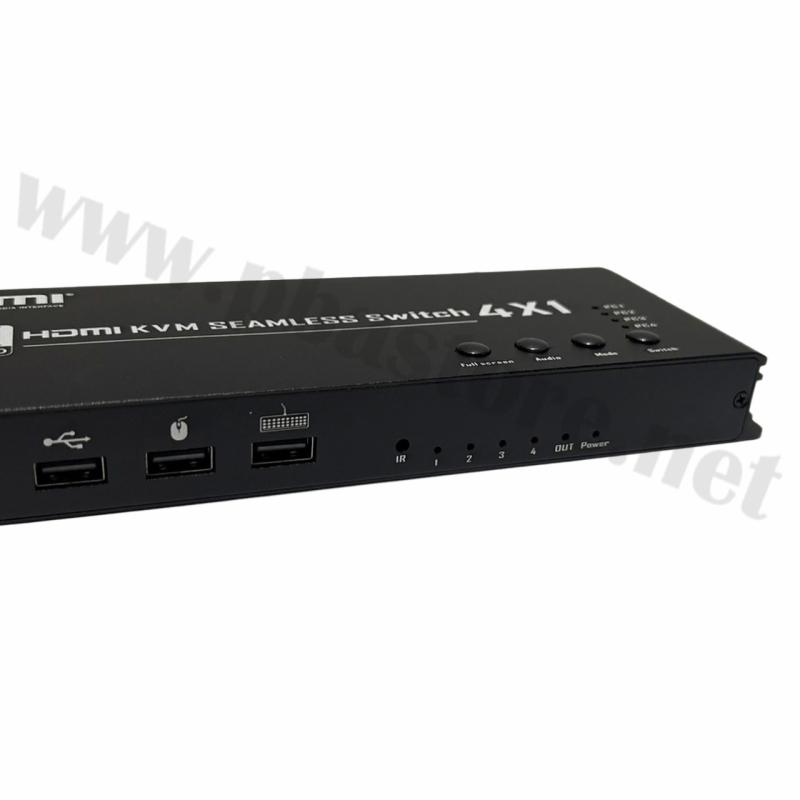

• รองรับการควบคุมผ่าน ปุ่มบนตัวเครื่อง
• รองรับการควบคุมด้วย Remote Control

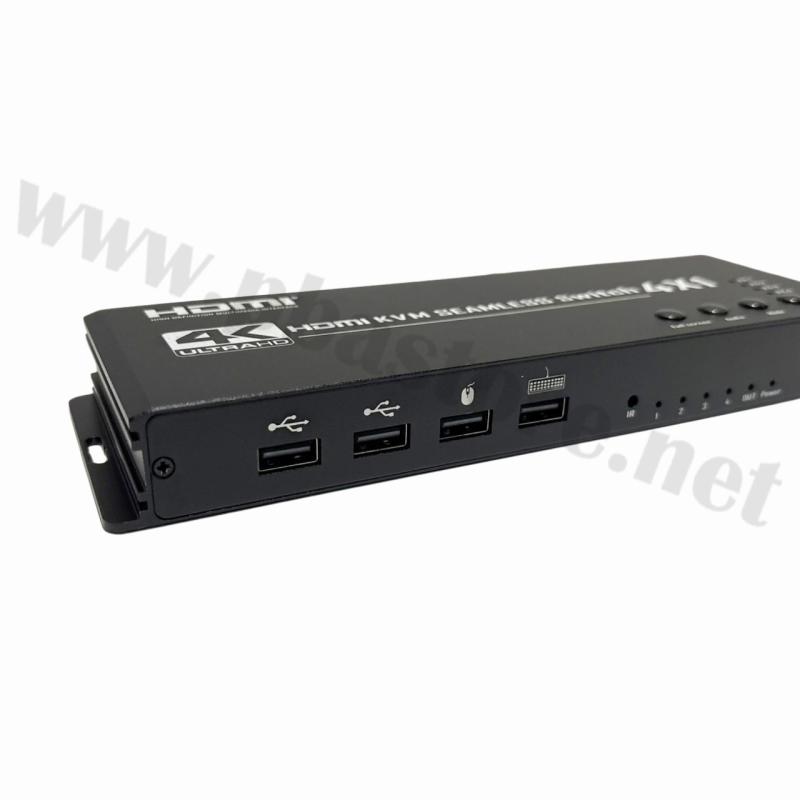

• มีพอร์ต USB สำหรับเชื่อมต่อและควบคุมคอมพิวเตอร์แต่ละเครื่อง

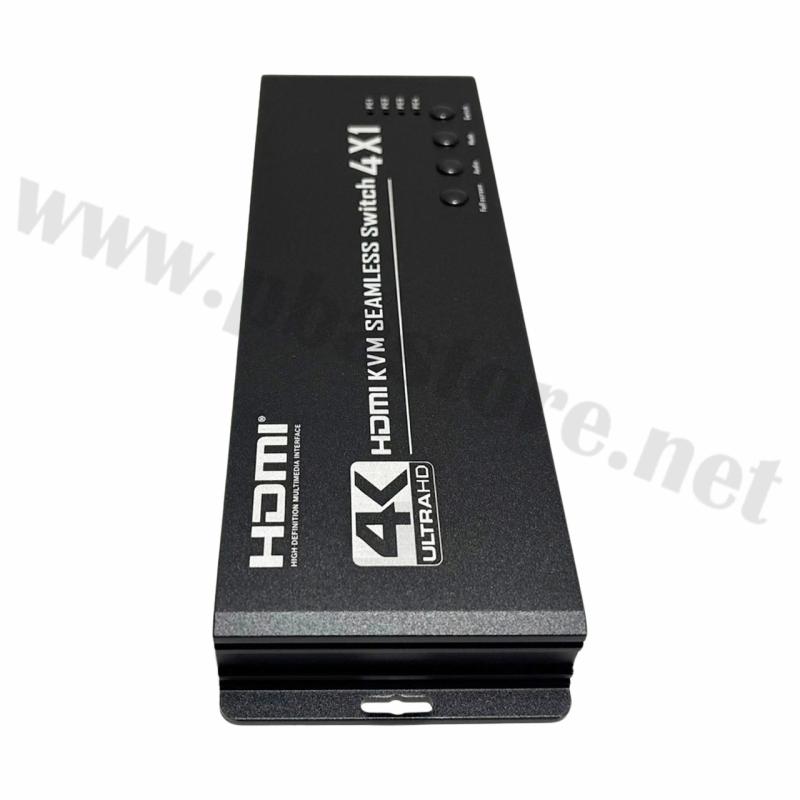

• ตัวเครื่องผลิตจาก Aluminum Shell แข็งแรง ทนทาน และช่วยในการระบายความร้อน
• รองรับการใช้งานร่วมกับคอมพิวเตอร์หลายเครื่องโดยใช้จอภาพเพียง 1 จอ
• ช่วยลดพื้นที่ติดตั้งและเพิ่มความสะดวกในการบริหารจัดการระบบ
• เหมาะสำหรับ Control Room, CCTV Monitoring, Security Monitoring, IT Support และงานควบคุมคอมพิวเตอร์หลายเครื่อง

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.เชื่อมต่อจอแสดงผล

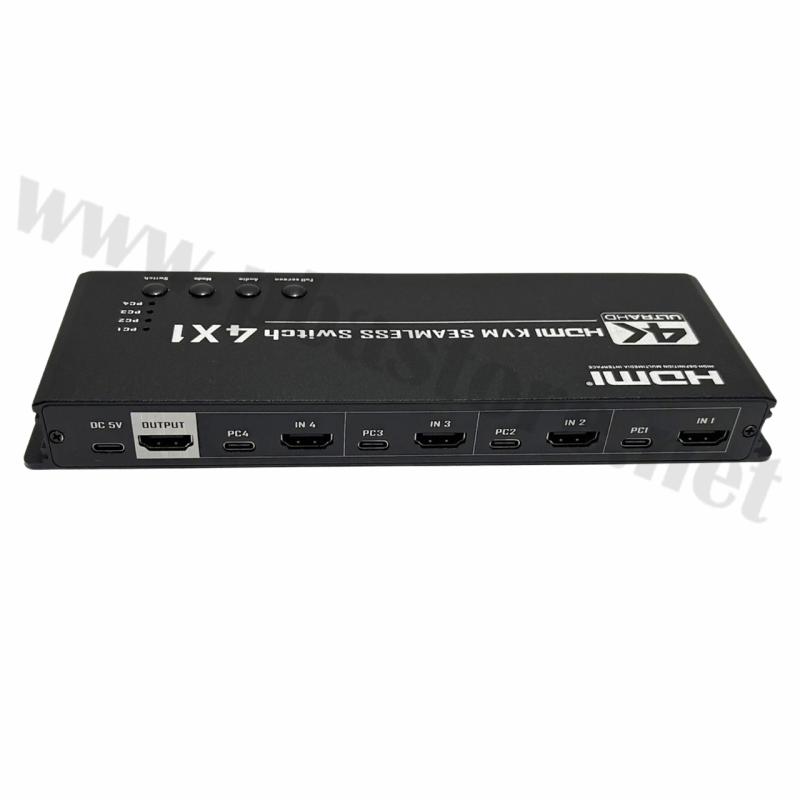

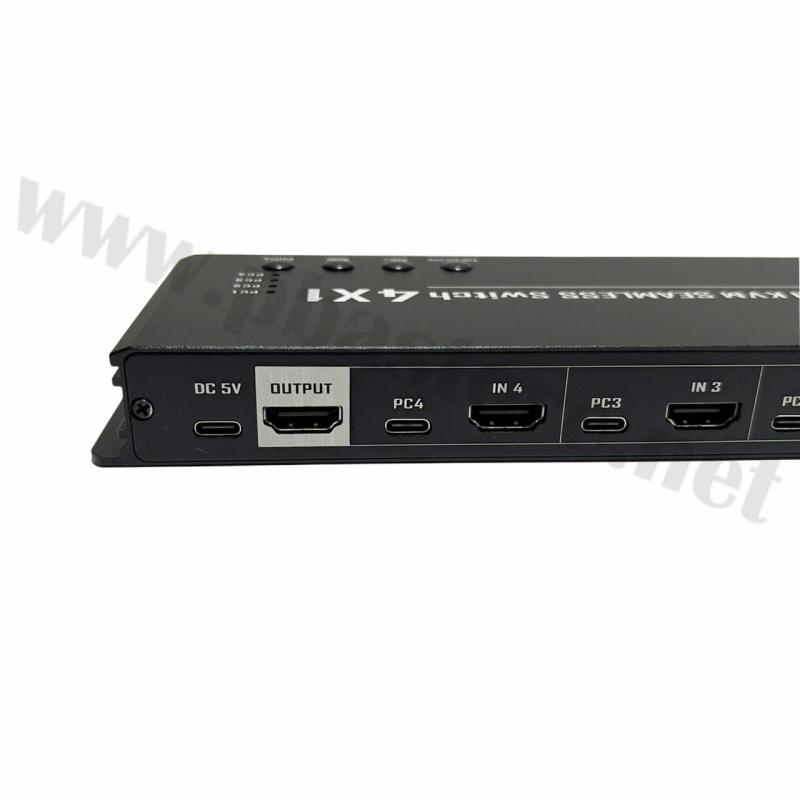

- เชื่อมต่อจอ Monitor หรือ TV เข้ากับช่อง HDMI OUT ของตัวเครื่อง
- แนะนำให้ใช้จอที่รองรับความละเอียดตามต้องการ เช่น 1080P หรือ 4K@30Hz
2.เชื่อมต่อคอมพิวเตอร์

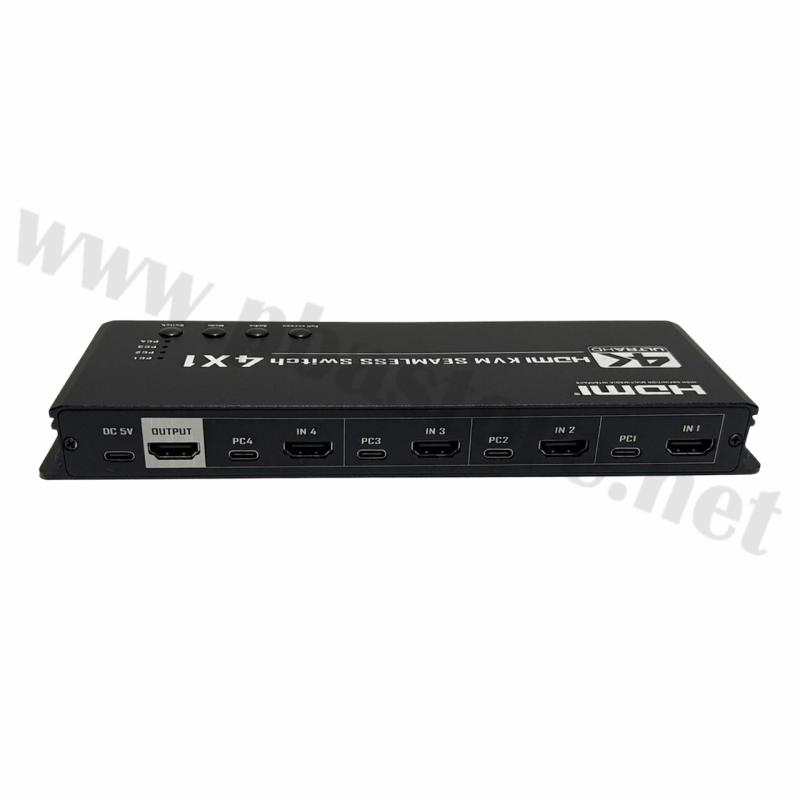

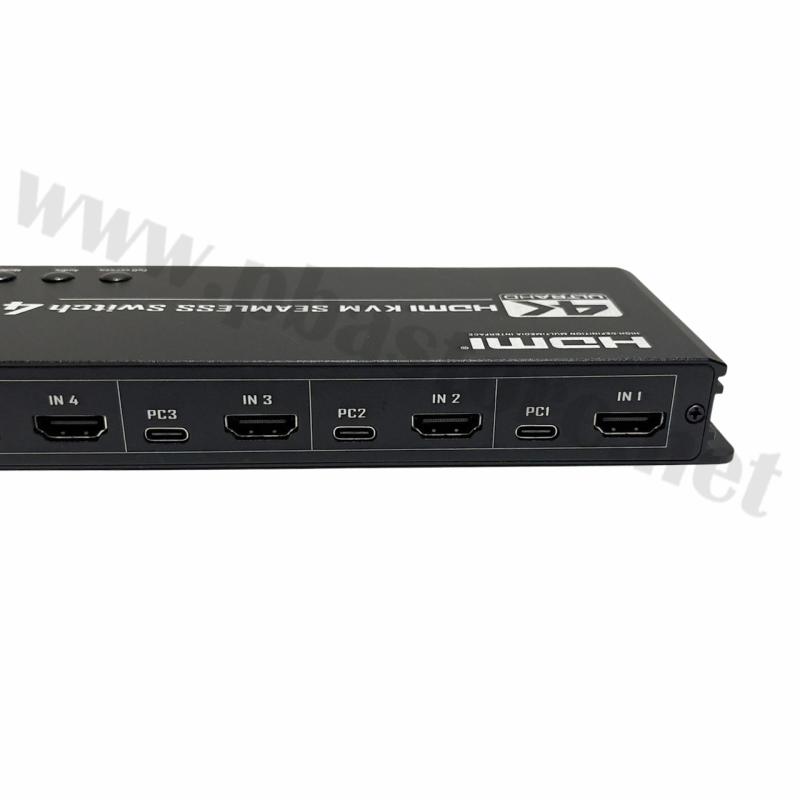

- เชื่อมต่อคอมพิวเตอร์หรืออุปกรณ์ต้นทางจำนวนสูงสุด 4 เครื่อง เข้ากับช่อง HDMI IN 1–4
- เชื่อมต่อสาย USB จากพอร์ต USB ของตัวเครื่องไปยังคอมพิวเตอร์แต่ละเครื่อง เพื่อใช้งานฟังก์ชัน KVM และ Mouse Roaming
3.จ่ายไฟให้ตัวเครื่อง
- เชื่อมต่อสาย USB to Type-C Power Cord เข้ากับช่องจ่ายไฟของตัวเครื่อง
- ใช้อะแดปเตอร์ 5V 2A ที่ให้มาเพื่อจ่ายไฟ
4.เปิดใช้งานระบบ
- เปิดคอมพิวเตอร์และจอแสดงผลที่เชื่อมต่อไว้
- ตรวจสอบว่าอุปกรณ์ต้นทางและจอแสดงผลตรวจพบสัญญาณ HDMI เรียบร้อยแล้ว
5.เลือกโหมดการแสดงผล
- เลือกโหมด Quad Screen เพื่อแสดงภาพจากคอมพิวเตอร์ทั้ง 4 เครื่องพร้อมกันบนหน้าจอเดียว
- สามารถเลือกแสดงผลจากเครื่องใดเครื่องหนึ่งแบบเต็มหน้าจอได้ตามต้องการ
6.สลับแหล่งสัญญาณ
- กดปุ่ม Switch บนตัวเครื่องเพื่อเลือกคอมพิวเตอร์ที่ต้องการใช้งาน
- สามารถใช้ Remote Control เพื่อสลับช่องสัญญาณจากระยะไกล
- รองรับ Hotkey Control สำหรับสลับเครื่องอย่างรวดเร็วผ่านคีย์บอร์ด
7.ใช้งาน Mouse Roaming
- เมื่อต่อ USB กับคอมพิวเตอร์แต่ละเครื่องเรียบร้อยแล้ว สามารถใช้เมาส์เลื่อนผ่านขอบหน้าจอเพื่อเปลี่ยนไปควบคุมคอมพิวเตอร์เครื่องอื่นได้
- เหมาะสำหรับผู้ที่ต้องทำงานกับคอมพิวเตอร์หลายเครื่องพร้อมกัน
8.ใช้งาน Seamless Switching
- ใช้ฟังก์ชัน Seamless Switching เพื่อสลับแหล่งสัญญาณระหว่างคอมพิวเตอร์ได้อย่างรวดเร็วและต่อเนื่อง ช่วยลดปัญหาหน้าจอดับหรือสัญญาณขาดช่วงระหว่างการเปลี่ยน Input
9.การใช้งานทั่วไป
- เหมาะสำหรับการตรวจสอบหลายระบบพร้อมกัน เช่น CCTV Monitoring, Control Room, Security Monitoring, ห้องควบคุมระบบ และงาน IT
- ผู้ใช้งานสามารถตรวจสอบภาพจากหลายคอมพิวเตอร์บนจอเดียว และสลับไปควบคุมเครื่องที่ต้องการได้โดยไม่ต้องใช้จอแยกหลายตัว

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า

• รองรับคอมพิวเตอร์สูงสุด 4 เครื่อง โดยใช้จอแสดงผลเพียง 1 จอ ช่วยลดจำนวนจอและอุปกรณ์ที่ต้องติดตั้ง
• แสดงภาพแบบ Quad Screen สามารถดูภาพจากทั้ง 4 เครื่องพร้อมกันแบบ Real-Time
• รองรับความละเอียดสูงสุด 4K@30Hz ให้ภาพคมชัด เหมาะสำหรับงานที่ต้องการรายละเอียดของภาพ
• Seamless Switching ช่วยให้การสลับแหล่งสัญญาณทำได้รวดเร็วและต่อเนื่อง
• รองรับ Mouse Roaming/Mouse Penetration เพิ่มความสะดวกในการควบคุมคอมพิวเตอร์หลายเครื่อง
• รองรับ Hotkey Control ช่วยให้สลับการควบคุมระหว่างเครื่องได้อย่างรวดเร็ว
• มีทั้ง ปุ่มควบคุมบนตัวเครื่องและรีโมทคอนโทรล
• ตัวเครื่องเป็น Aluminum Shell แข็งแรง และช่วยในการระบายความร้อน
• ช่วยประหยัดพื้นที่บนโต๊ะทำงานและพื้นที่ติดตั้งในห้องควบคุม

ประโยชน์ในการใช้งาน

• เหมาะสำหรับ Control Room ที่ต้องตรวจสอบข้อมูลจากคอมพิวเตอร์หลายเครื่องพร้อมกัน
• เหมาะสำหรับ CCTV Monitoring สามารถดูระบบหรือซอฟต์แวร์จากหลายเครื่องบนจอเดียว
• ใช้ใน Security Monitoring สำหรับติดตามข้อมูลจากหลายระบบ
• เหมาะสำหรับ IT Support/System Administrator ที่ต้องควบคุมคอมพิวเตอร์หลายเครื่อง
• เหมาะกับห้องประชุม ห้องปฏิบัติการ และศูนย์ควบคุมที่มีคอมพิวเตอร์หลายชุด
• ช่วยลดความยุ่งยากในการใช้งานหลายคีย์บอร์ดและเมาส์
• เพิ่มความสะดวกในการตรวจสอบและสลับการทำงานระหว่างคอมพิวเตอร์หลายเครื่อง

ข้อควรระวัง

• ตรวจสอบให้แน่ใจว่าสาย HDMI และอุปกรณ์ต้นทาง/ปลายทางรองรับความละเอียดที่ใช้งาน โดยเฉพาะ 4K@30Hz
• ควรใช้ อะแดปเตอร์ 5V 2A ตามที่กำหนด และไม่ควรใช้แหล่งจ่ายไฟที่มีแรงดันไม่ตรงตามสเปก
• เชื่อมต่อสาย USB ให้ถูกต้องกับคอมพิวเตอร์แต่ละเครื่อง เพื่อให้ฟังก์ชัน KVM และ Mouse Roaming ทำงานได้อย่างถูกต้อง
• ควรใช้สาย HDMI ที่มีคุณภาพและความยาวเหมาะสม เพื่อป้องกันปัญหาภาพกระพริบหรือสัญญาณขาดหาย
• หลีกเลี่ยงการติดตั้งในบริเวณที่มี ความชื้นสูง น้ำ หรือความร้อนจัด
• ไม่ควรวางสิ่งของปิดทับตัวเครื่องหรือช่องระบายอากาศ เพื่อให้สามารถระบายความร้อนได้อย่างเหมาะสม
• ควรปิดหรือถอดแหล่งจ่ายไฟก่อนเปลี่ยนแปลงการเชื่อมต่อสายจำนวนมาก
• หากใช้งานร่วมกับคอมพิวเตอร์หลายระบบ ควรจัดระเบียบสาย HDMI และ USB พร้อมระบุหมายเลขเครื่องให้ชัดเจน เพื่อป้องกันการเชื่อมต่อผิดช่อง

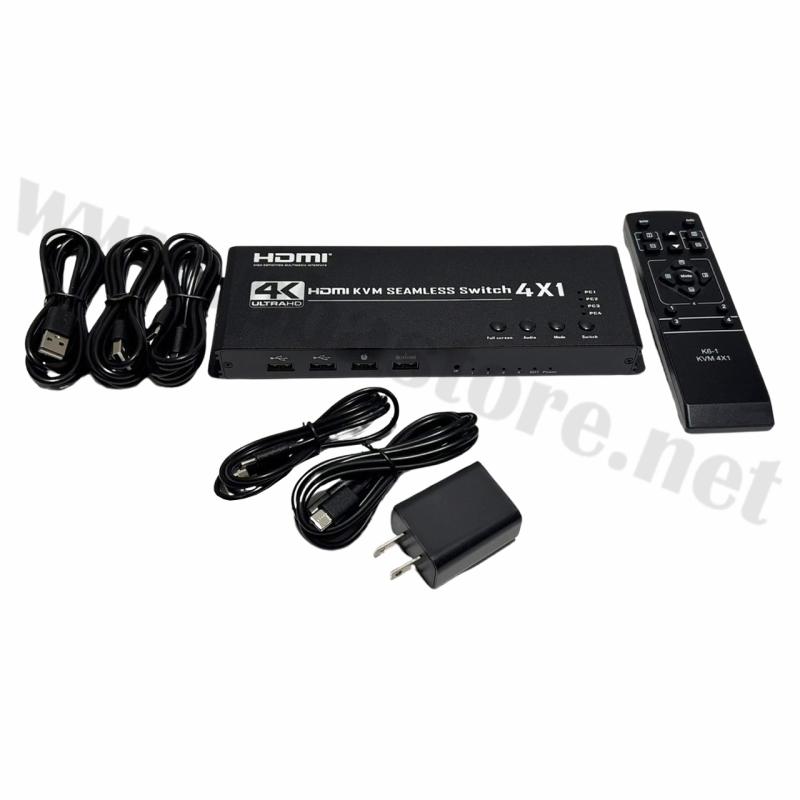

อุปกรณ์ที่จะได้รับ
1) ตัวเครื่อง HDMI KVM Multi Viewer 4x1 × 1 เครื่อง
2) อะแดปเตอร์จ่ายไฟ 5V 2A × 1 ชุด
3) สาย USB to Type-C สำหรับจ่ายไฟ × 1 เส้น
4) สาย USB to Type-C Data Cable × 4 เส้น
5) รีโมทคอนโทรล × 1 อัน
