HDMI Multi Viewer 4x2 4K@30Hz รองรับ Real-Time Multi View พร้อม Quad Screen และ Cascade Function สำหรับ Control Room และ CCTV Monitoring รุ่น S-ST-H14-402
อุปกรณ์สำหรับจัดการและแสดงผลสัญญาณภาพ HDMI จากแหล่งสัญญาณได้สูงสุด 4 อินพุต ไปยัง 2 เอาต์พุต พร้อมรองรับการแสดงภาพแบบ Real-Time Multi View และ Quad Screen ช่วยให้สามารถตรวจสอบภาพจากหลายแหล่งสัญญาณได้พร้อมกันบนหน้าจอเดียว เหมาะสำหรับงาน Control Room, CCTV Monitoring, ห้องควบคุมระบบ, ห้องประชุม และงาน AV System รองรับความละเอียดสูงสุด 4K@30Hz และ 1080P@60Hz ผ่านมาตรฐาน HDMI 1.4 พร้อมฟังก์ชัน Cascade สำหรับเชื่อมต่ออุปกรณ์หลายตัวเพื่อเพิ่มความสามารถในการจัดการสัญญาณ เหมาะสำหรับงานที่ต้องการดูและควบคุมหลายแหล่งภาพอย่างต่อเนื่องในระบบเดียว ตัวเครื่องผลิตจาก Aluminum Shell แข็งแรง ระบายความร้อนได้ดี และมาพร้อมรีโมทคอนโทรลสำหรับควบคุมการทำงานได้สะดวก

คุณสมบัติสินค้า

• ประเภท: HDMI Multi Viewer 4x2 Quad Multi-Viewer
• รองรับสัญญาณ HDMI Input 4 ช่อง (4 IN)
• รองรับ HDMI Output 2 ช่อง (2 OUT)
• รองรับการแสดงภาพแบบ Real-Time Multi View สามารถดูภาพจากหลายแหล่งสัญญาณพร้อมกัน
• รองรับโหมด Quad Screen แบ่งหน้าจอแสดงภาพจาก 4 Input ได้พร้อมกัน
• รองรับความละเอียดสูงสุด 4K@30Hz
• รองรับความละเอียด 1080P@60Hz
• ใช้มาตรฐาน HDMI 1.4
• รองรับการสลับโหมดการทำงานระหว่าง 1080P@60Hz และ 4K@30Hz
• รองรับฟังก์ชัน Cascade สามารถเชื่อมต่อ Multi Viewer หลายตัวเพื่อขยายระบบการแสดงผล
• มีฟังก์ชันเลือกและสลับแหล่งสัญญาณตามต้องการ
• รองรับการควบคุมผ่าน รีโมทคอนโทรล
• มีปุ่ม Full Screen สำหรับขยายภาพจาก Input ที่เลือกให้เต็มหน้าจอ

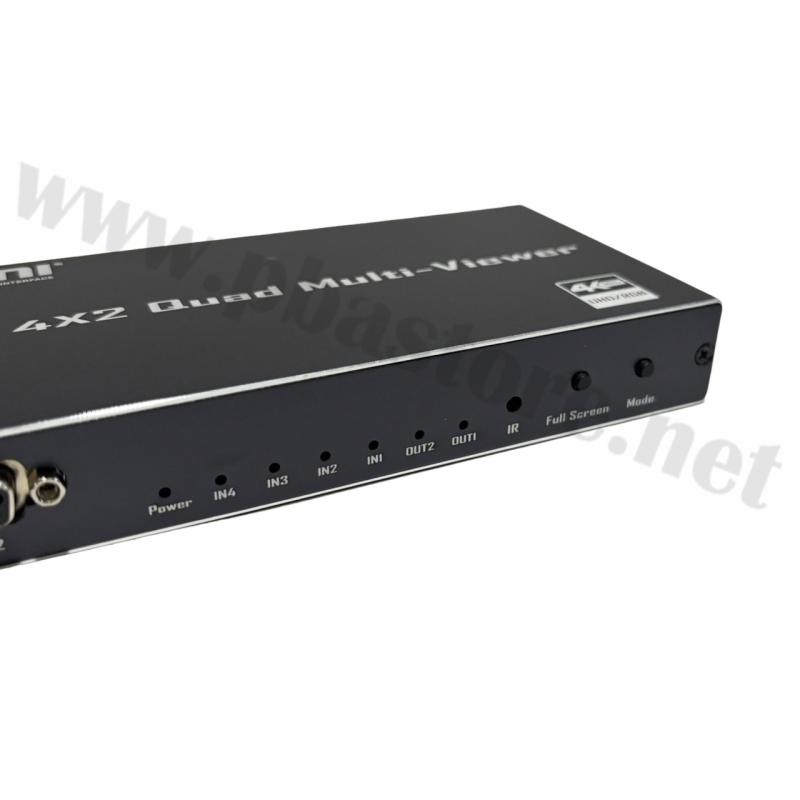

• มีไฟแสดงสถานะสำหรับ Power, Input และ Output ช่วยตรวจสอบการทำงานของระบบ

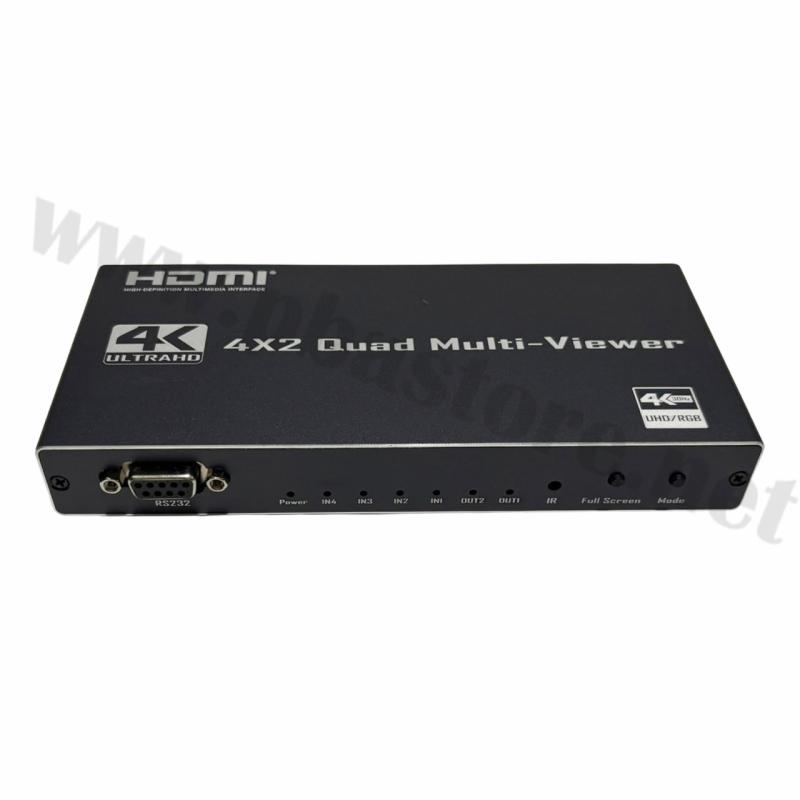

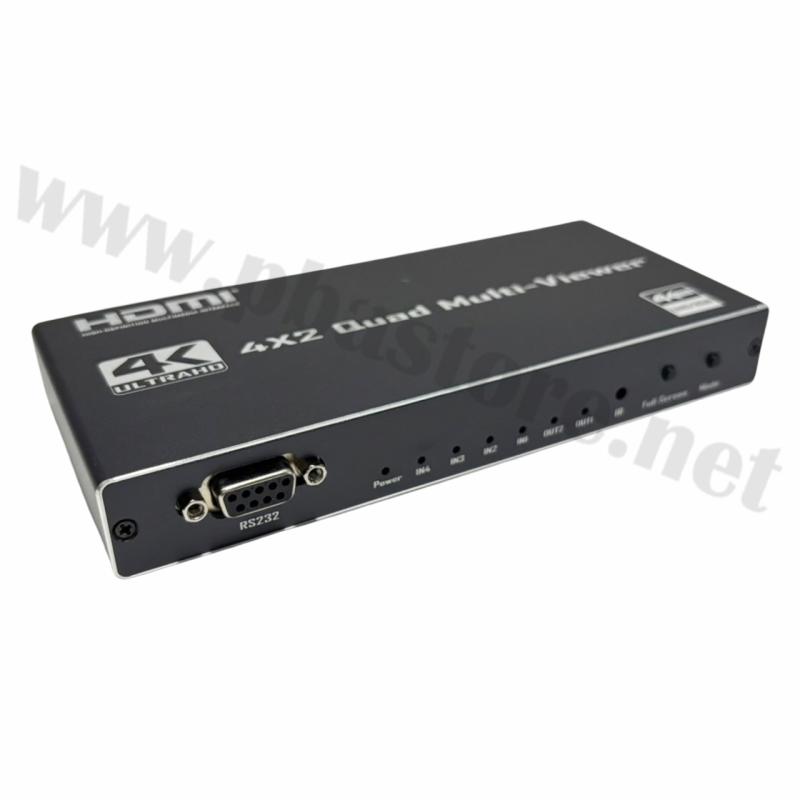

• รองรับการควบคุมผ่าน RS232 สำหรับนำไปประยุกต์ใช้กับระบบควบคุม

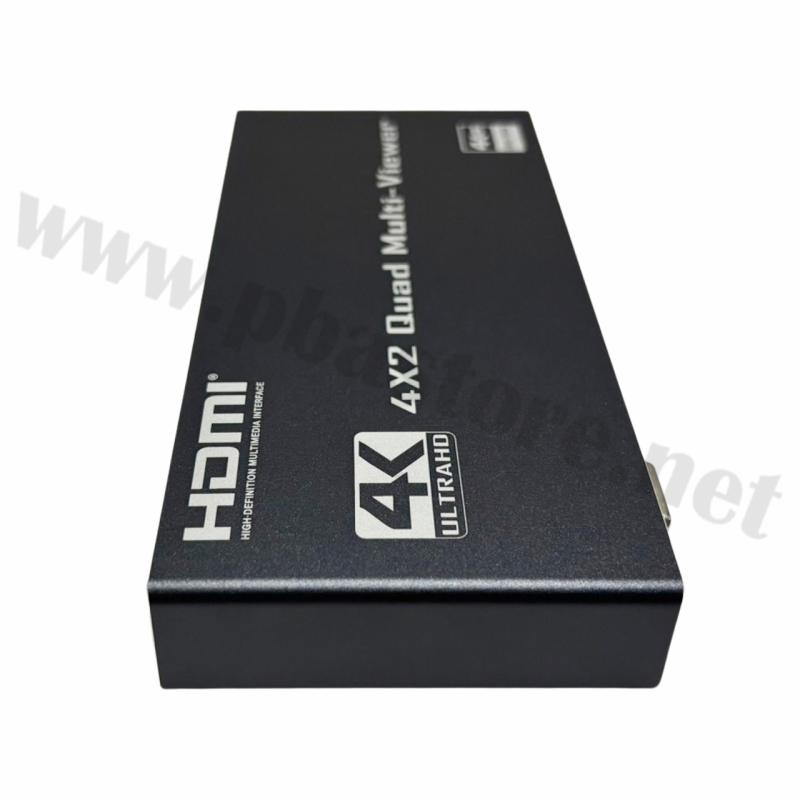

• ตัวเครื่องผลิตจาก Aluminum Shell แข็งแรง ทนทาน และช่วยระบายความร้อนได้ดี
• ใช้แหล่งจ่ายไฟ DC 5V/2.1A
• เหมาะสำหรับงาน CCTV Monitoring, Control Room, Security Monitoring, ห้องประชุม และระบบ AV
• เหมาะสำหรับการตรวจสอบภาพจากกล้องหรืออุปกรณ์ HDMI หลายแหล่งบนจอเดียว


ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน

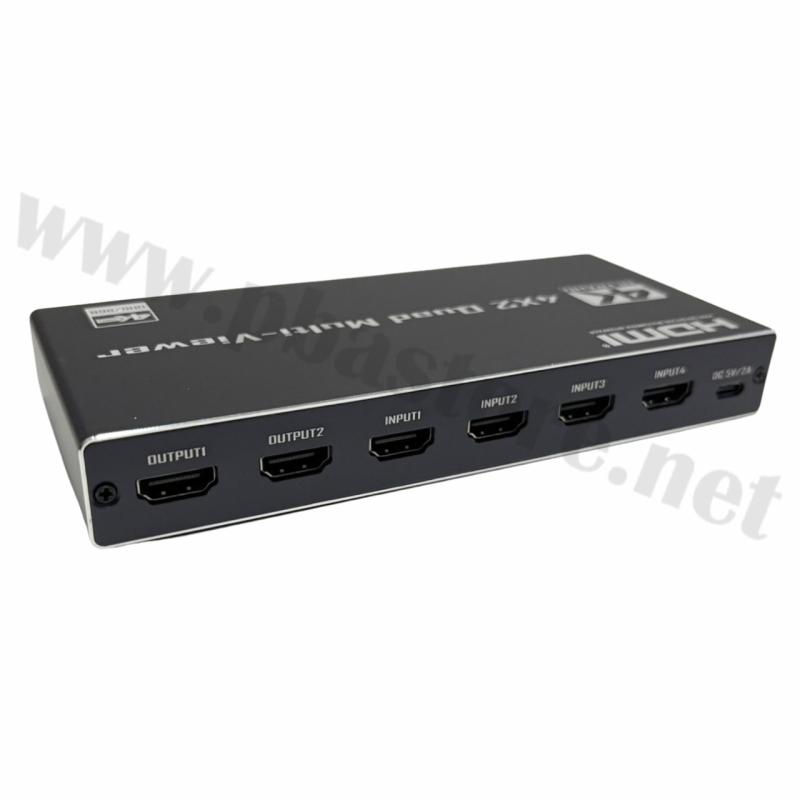

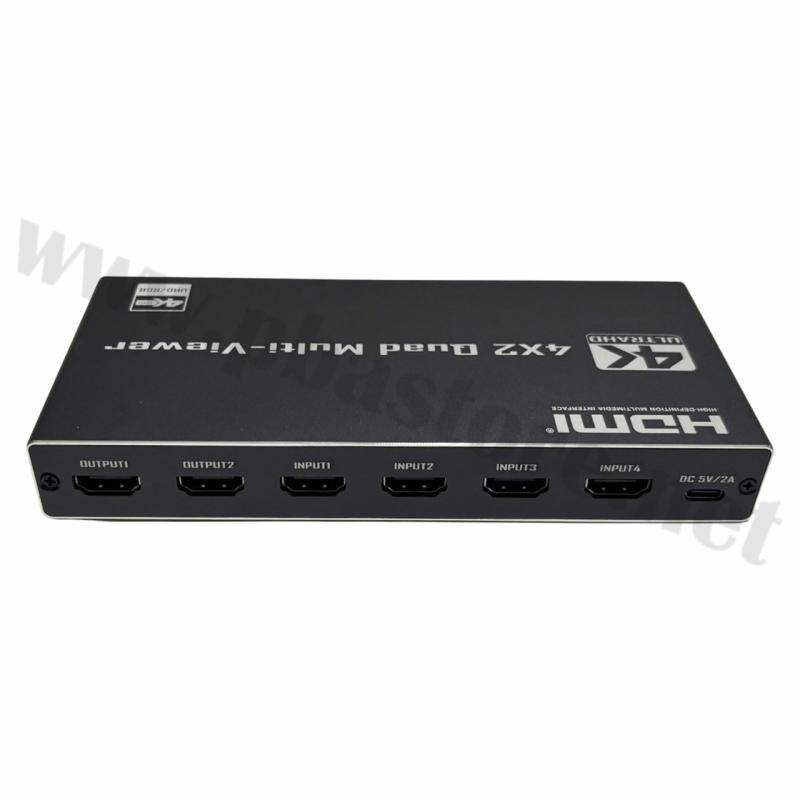

1.เชื่อมต่อแหล่งสัญญาณ HDMI
- เชื่อมต่ออุปกรณ์ต้นทาง เช่น เครื่อง DVR/NVR, กล้องวงจรปิด, คอมพิวเตอร์, Media Player หรืออุปกรณ์ HDMI อื่น ๆ เข้ากับช่อง INPUT 1–4
- ตรวจสอบให้สาย HDMI เชื่อมต่อแน่นหนาทั้งสองด้าน
2.เชื่อมต่อจอแสดงผล
- เชื่อมต่อจอ TV, Monitor หรือ Projector เข้ากับช่อง OUTPUT 1 และ OUTPUT 2
- สามารถใช้จอแสดงผล 1 หรือ 2 จอตามลักษณะการใช้งาน
3.เชื่อมต่อแหล่งจ่ายไฟ
- เชื่อมต่อสาย USB to Type-C Power Cord เข้ากับตัวเครื่อง
- ใช้อะแดปเตอร์ 5V/2.1A ที่ให้มาเพื่อจ่ายไฟให้กับ Multi Viewer
4.เปิดใช้งานอุปกรณ์
- หลังจากจ่ายไฟแล้ว ตรวจสอบไฟแสดงสถานะ Power
- เปิดอุปกรณ์ HDMI ต้นทางและจอแสดงผลที่เชื่อมต่อไว้
5.เลือกโหมดการแสดงผล
- ใช้ปุ่มบนตัวเครื่องหรือ รีโมทคอนโทรล เพื่อเลือก Input และรูปแบบการแสดงผล
- สามารถเลือกดูภาพแบบ Full Screen จาก Input ที่ต้องการ
- หรือเลือกโหมด Quad Screen เพื่อแสดงภาพจาก Input หลายช่องพร้อมกันบนหน้าจอเดียว
6.เลือกความละเอียด
- ระบบรองรับ 1080P@60Hz และ 4K@30Hz
- เลือกความละเอียดให้เหมาะสมกับความสามารถของอุปกรณ์ต้นทางและจอแสดงผล
- หากใช้ระบบ 4K ควรตรวจสอบว่าอุปกรณ์และสาย HDMI รองรับ 4K@30Hz
7.การใช้งานฟังก์ชัน Cascade
- สำหรับระบบที่ต้องการขยายจำนวนแหล่งสัญญาณ สามารถเชื่อมต่อ Multi Viewer หลายตัวเข้าด้วยกันตามรูปแบบ Cascade
- เหมาะสำหรับ Control Room หรือระบบ Monitoring ที่มีแหล่งสัญญาณจำนวนมาก
8.การควบคุมผ่าน RS232
- เชื่อมต่อพอร์ต RS232 เข้ากับระบบควบคุมภายนอกที่รองรับ
- เหมาะสำหรับระบบ AV หรือ Control Room ที่ต้องการควบคุมอุปกรณ์จากศูนย์กลาง

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า

• แสดงภาพหลายแหล่งสัญญาณพร้อมกัน รองรับการแสดงผลแบบ Quad Screen ช่วยให้ตรวจสอบภาพจาก Input 4 ช่องได้ในเวลาเดียวกัน
• รองรับความละเอียดสูง รองรับสูงสุด 4K@30Hz และ 1080P@60Hz ให้ภาพคมชัดเหมาะกับงาน Monitoring
• รองรับ 2 จอแสดงผล สามารถส่งสัญญาณออกไปยังจอ 2 จอ ช่วยเพิ่มความยืดหยุ่นในการจัดวางระบบ
• รองรับ Real-Time Multi View ช่วยให้ติดตามสถานการณ์จากหลายแหล่งภาพได้อย่างต่อเนื่อง
• มีฟังก์ชัน Cascade สามารถนำไปต่อขยายระบบสำหรับงานที่มีแหล่งสัญญาณจำนวนมาก
• ควบคุมสะดวก สามารถเลือกโหมดการแสดงผลและ Input ผ่านรีโมทคอนโทรล
• รองรับ RS232 เหมาะสำหรับนำไปเชื่อมต่อกับระบบควบคุมส่วนกลาง
• ตัวเครื่องอะลูมิเนียม แข็งแรง น้ำหนักเหมาะสม และช่วยในการระบายความร้อน
• ติดตั้งและใช้งานง่าย เพียงเชื่อมต่อ HDMI Input, Output และแหล่งจ่ายไฟ ก็พร้อมใช้งาน

ประโยชน์ในการใช้งาน

• ระบบ CCTV Monitoring สำหรับดูภาพจาก DVR/NVR หรือแหล่งภาพหลายจุดพร้อมกัน
• Control Room สำหรับเจ้าหน้าที่ที่ต้องติดตามข้อมูลจากหลายแหล่งในเวลาเดียวกัน
• Security Monitoring ใช้ตรวจสอบภาพจากระบบรักษาความปลอดภัย
• ห้องประชุม สำหรับจัดการและแสดงภาพจากคอมพิวเตอร์หรืออุปกรณ์ HDMI หลายเครื่อง
• ระบบ AV สำหรับสถานที่ที่ต้องการรวมและจัดการสัญญาณภาพหลายแหล่ง
• ศูนย์ควบคุมและห้องปฏิบัติการ ช่วยให้ผู้ปฏิบัติงานเปรียบเทียบหรือเฝ้าดูข้อมูลจากหลายหน้าจอได้สะดวก
• งาน Presentation และ Digital Signage สามารถเลือกแสดงภาพแบบหลายหน้าต่างหรือ Full Screen ตามลักษณะงาน

ข้อควรระวังในการใช้งาน

• ควรใช้ อะแดปเตอร์ 5V/2.1A ตามที่กำหนด และไม่ควรใช้แหล่งจ่ายไฟที่มีแรงดันไม่ตรงกับอุปกรณ์
• ตรวจสอบว่าอุปกรณ์ต้นทางและจอแสดงผลรองรับความละเอียดที่เลือก โดยเฉพาะกรณีใช้งาน 4K@30Hz
• ควรใช้สาย HDMI ที่มีคุณภาพและเหมาะสมกับความละเอียดที่ต้องการ เพื่อป้องกันภาพกระพริบ ภาพขาดหาย หรือไม่มีสัญญาณ
• ไม่ควรถอดหรือเสียบสาย HDMI ขณะระบบกำลังทำงาน หากไม่จำเป็น
• ควรติดตั้งในบริเวณที่มี อากาศถ่ายเทสะดวก และไม่ปิดกั้นช่องระบายความร้อน
• หลีกเลี่ยงการใช้งานในบริเวณที่มีความชื้นสูง น้ำ ฝุ่น หรือความร้อนจัด
• ไม่ควรวางอุปกรณ์ทับซ้อนกันหลายชั้น เพราะอาจทำให้ระบายความร้อนได้ไม่ดี
• หากใช้ฟังก์ชัน Cascade ควรวางแผนการเชื่อมต่อและตรวจสอบความละเอียดของอุปกรณ์ทุกตัวให้เหมาะสม
• ก่อนเชื่อมต่อหรือเปลี่ยนอุปกรณ์ ควรปิดระบบหรือถอดแหล่งจ่ายไฟเมื่อจำเป็น เพื่อป้องกันความเสียหาย
• การใช้งานผ่าน RS232 ควรตรวจสอบรูปแบบการควบคุมและการตั้งค่าของระบบให้ตรงกับอุปกรณ์ก่อนใช้งาน

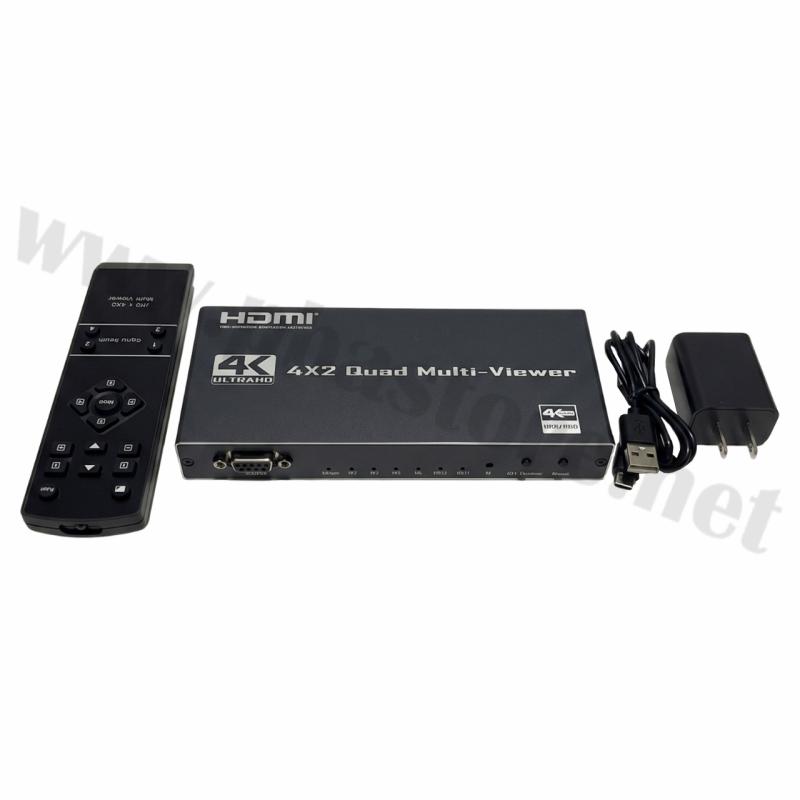

อุปกรณ์ที่จะได้รับ
1) HDMI Multi Viewer 4x2 4K รุ่น S-ST-H14-402 × 1 เครื่อง
2) รีโมทคอนโทรล × 1 ชุด
3) อะแดปเตอร์จ่ายไฟ 5V/2.1A × 1 ชุด
4) สาย USB to Type-C สำหรับจ่ายไฟ × 1 เส้น
