HDMI Multi Viewer 6x2 4K@30Hz รองรับ Real-Time Multi View พร้อม Quad Screen และ Cascade Function สำหรับ Control Room และ CCTV Monitoring รุ่น S-ST-H14-602

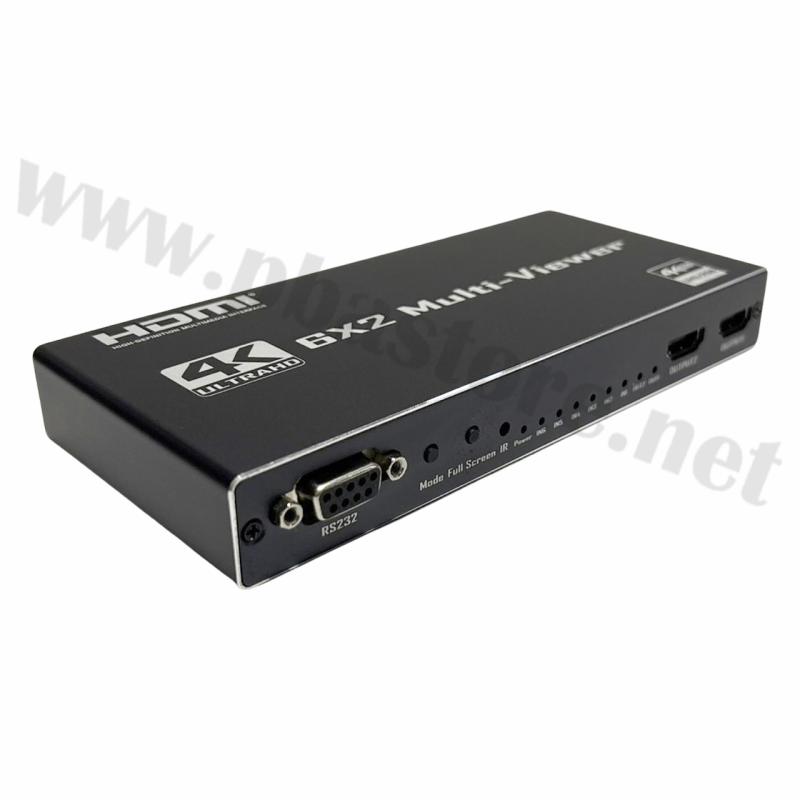

อุปกรณ์สำหรับจัดการและแสดงผลสัญญาณภาพ HDMI จากหลายแหล่งพร้อมกัน โดยรองรับ HDMI Input จำนวน 6 ช่อง และ HDMI Output จำนวน 2 ช่อง สามารถแสดงภาพแบบ Real-Time Multi View พร้อมโหมด Quad Screen สำหรับแบ่งหน้าจอแสดงภาพจากหลายแหล่งในเวลาเดียวกัน เหมาะสำหรับงาน Control Room, CCTV Monitoring, Security Monitoring, ห้องประชุม และระบบแสดงผลภาพหลายแหล่ง ตัวอุปกรณ์รองรับความละเอียดสูงสุด 4K@30Hz และสามารถสลับการทำงานระหว่าง 4K@30Hz และ 1080P@60Hz ได้ พร้อมรองรับ Cascade Function สำหรับเชื่อมต่อ Multi Viewer หลายตัวเพื่อเพิ่มจำนวนแหล่งสัญญาณที่สามารถจัดการได้ จึงเหมาะสำหรับระบบที่ต้องการตรวจสอบและควบคุมภาพจากหลายอุปกรณ์บนหน้าจอเดียวอย่างมีประสิทธิภาพ ตัวเครื่องผลิตจาก Aluminum Shell แข็งแรง ระบายความร้อนได้ดี และมาพร้อมรีโมตคอนโทรลสำหรับควบคุมการทำงานได้สะดวก

คุณสมบัติสินค้า

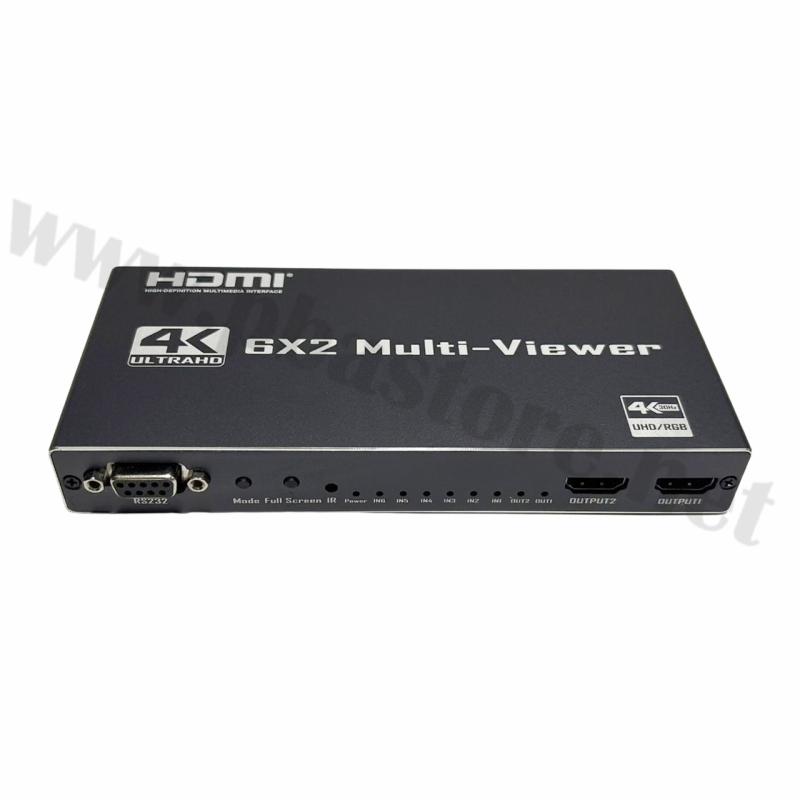

-ประเภท: HDMI Multi Viewer 6x2

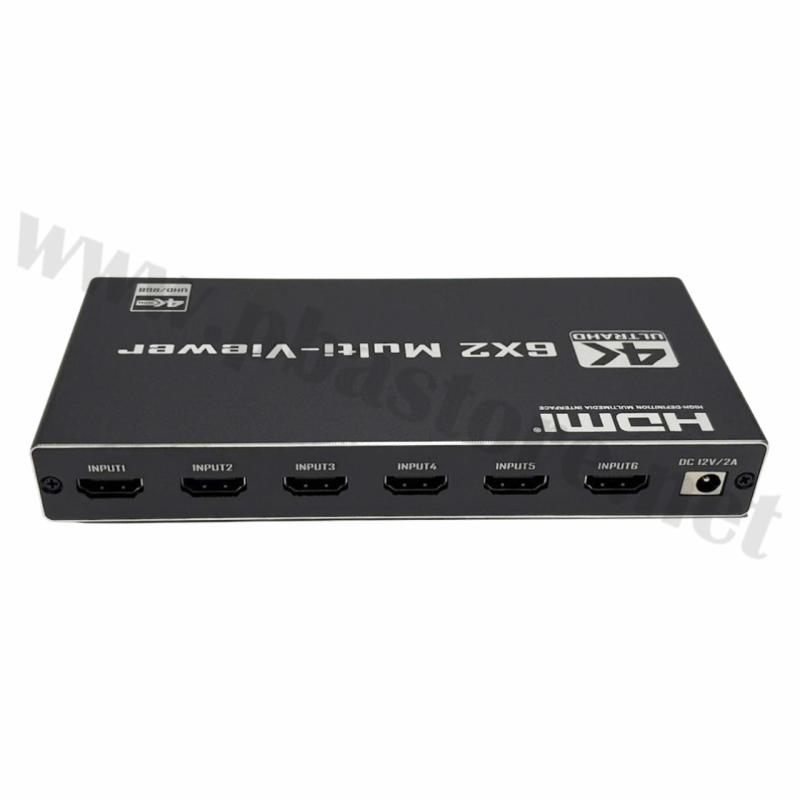

-รองรับ HDMI Input 6 ช่อง สำหรับรับสัญญาณภาพจากอุปกรณ์หลายแหล่ง
-รองรับ HDMI Output 2 ช่อง สำหรับส่งสัญญาณไปยังจอแสดงผล 2 จอ
-รองรับการแสดงผลแบบ Real-Time Multi View สามารถดูภาพจากหลาย Input พร้อมกัน
-รองรับโหมด Quad Screen แบ่งหน้าจอแสดงภาพพร้อมกันสูงสุด 4 ช่อง
-รองรับการสลับโหมดความละเอียดระหว่าง 1080P@60Hz และ 4K@30Hz
-รองรับความละเอียดสูงสุด 4K@30Hz
-รองรับมาตรฐาน HDMI 1.4
-รองรับฟังก์ชัน Cascade สามารถเชื่อมต่อ Multi Viewer หลายเครื่องเพื่อขยายจำนวนแหล่งสัญญาณ
-สามารถเลือกและสลับแหล่งสัญญาณ Input ได้ตามต้องการ
-มี Remote Control สำหรับควบคุมการเลือกช่องและโหมดการแสดงผลจากระยะไกล

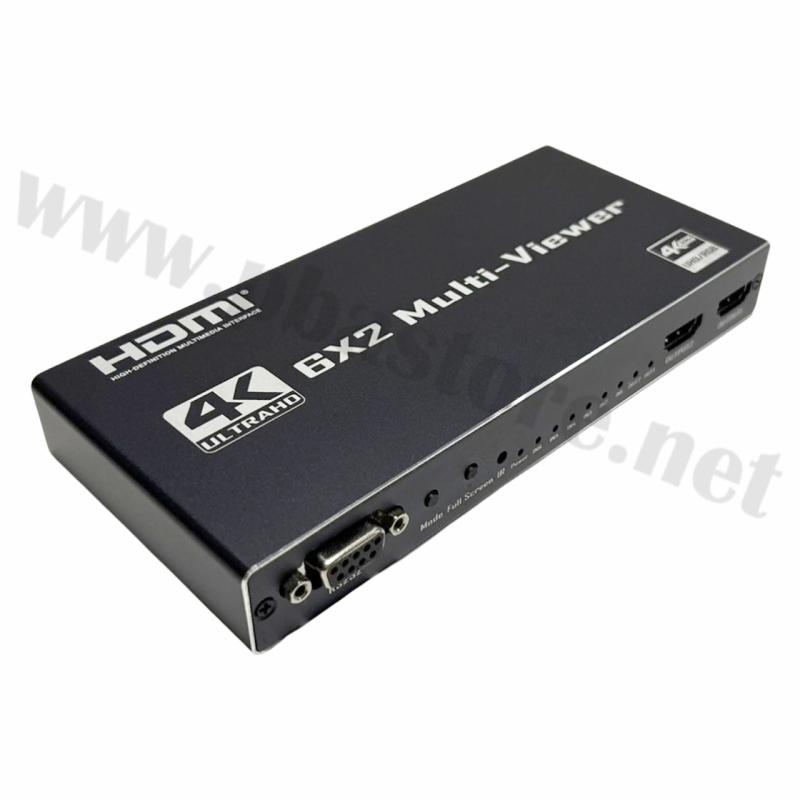

-มีไฟแสดงสถานะ Power และ Input/Output ช่วยให้ตรวจสอบการทำงานได้ง่าย
-รองรับการควบคุมผ่าน RS232 สำหรับนำไปประยุกต์ใช้กับระบบควบคุมภายนอก
-ตัวเครื่องผลิตจาก Aluminum Shell แข็งแรง ทนทาน และช่วยในการระบายความร้อน
ใช้แหล่งจ่ายไฟ DC 12V 2A
-เหมาะสำหรับ Control Room, CCTV Monitoring, Security Monitoring, ห้องประชุม และระบบจัดการสัญญาณภาพหลายแหล่ง

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน

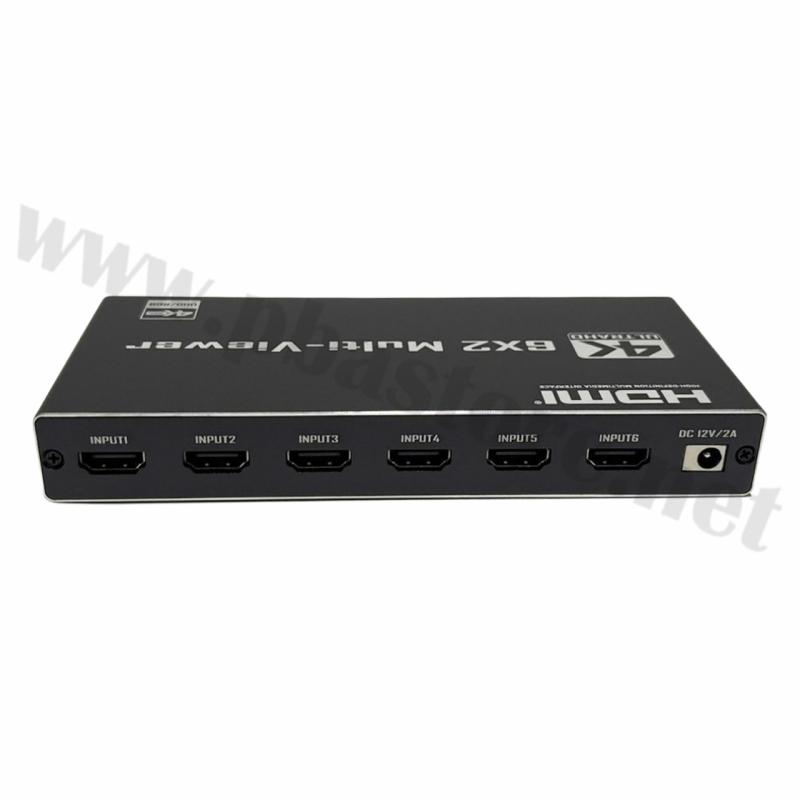

1.เชื่อมต่อแหล่งสัญญาณ HDMI
- เชื่อมต่ออุปกรณ์ต้นทาง เช่น กล้องวงจรปิด, DVR/NVR, คอมพิวเตอร์, เครื่องเล่นสื่อ หรืออุปกรณ์ HDMI อื่น ๆ เข้ากับช่อง INPUT 1–INPUT 6
- ตรวจสอบให้สาย HDMI เชื่อมต่อแน่นและถูกต้อง

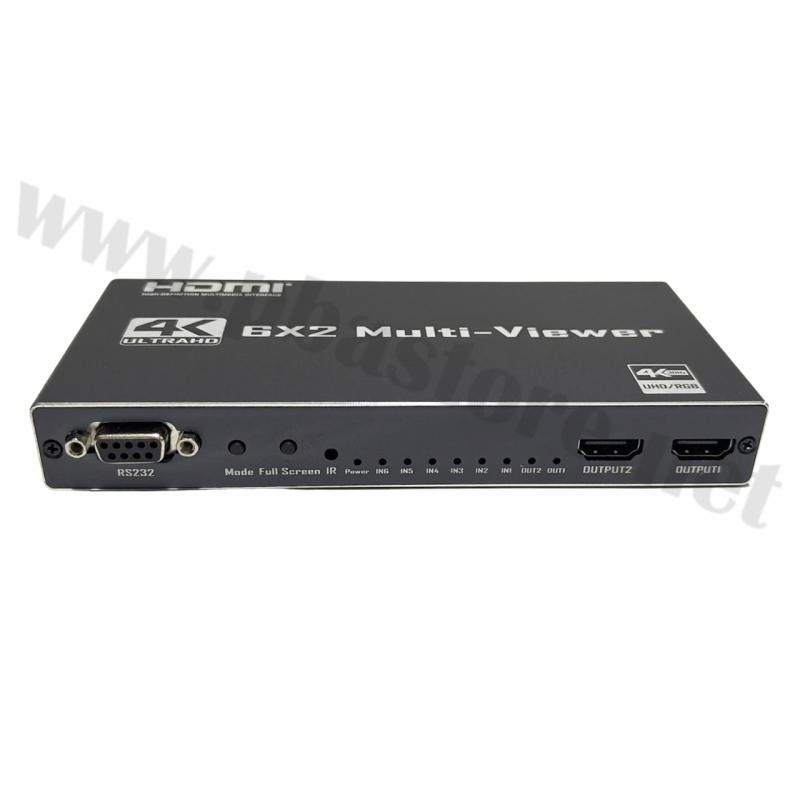

2.เชื่อมต่อจอแสดงผล
- เชื่อมต่อช่อง OUTPUT 1 และ OUTPUT 2 ไปยังทีวี, Monitor, Projector หรือจอแสดงผลที่รองรับ HDMI
- สามารถใช้จอ 1 หรือ 2 จอได้ตามลักษณะการใช้งาน

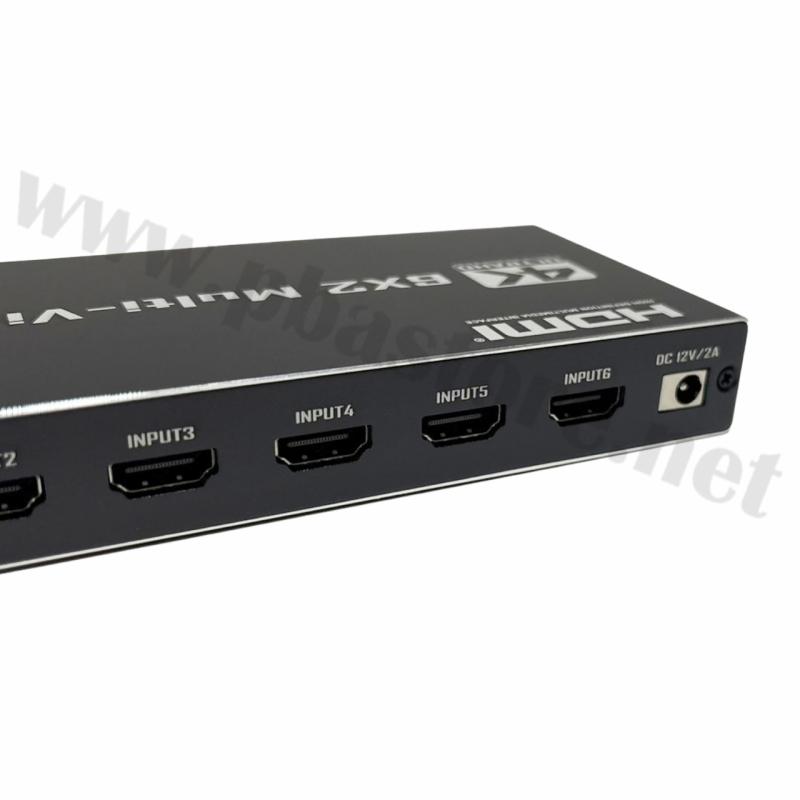

3.เชื่อมต่อแหล่งจ่ายไฟ
- ต่ออะแดปเตอร์ DC 12V/2A เข้ากับช่องจ่ายไฟของ Multi Viewer
- จากนั้นเสียบอะแดปเตอร์เข้ากับแหล่งจ่ายไฟ AC และเปิดใช้งานอุปกรณ์
4.เลือกโหมดการแสดงผล
- ใช้ปุ่มควบคุมบนตัวเครื่องหรือ Remote Control เพื่อเลือก Input และรูปแบบการแสดงผล
- เลือกการแสดงผลแบบ Full Screen เพื่อดูภาพจากแหล่งสัญญาณใดสัญญาณหนึ่งเต็มหน้าจอ
- เลือก Quad Screen เพื่อแสดงภาพจากหลาย Input พร้อมกันสูงสุด 4 ช่อง
5.เลือกความละเอียด
- ตั้งค่าการทำงานให้เหมาะกับจอแสดงผล โดยรองรับสูงสุด 4K@30Hz
- หากอุปกรณ์หรือจอไม่รองรับ 4K สามารถเลือกใช้งานที่ 1080P@60Hz ได้
6.ใช้งานแบบ Multi View
- เหมาะสำหรับการดูภาพจากหลายแหล่งพร้อมกัน เช่น การตรวจสอบกล้อง CCTV หลายจุด หรือการติดตามข้อมูลจากคอมพิวเตอร์หลายเครื่อง
- ผู้ใช้งานสามารถสลับ Input หรือเปลี่ยนรูปแบบการแสดงผลได้ตามต้องการ
7.ใช้งานฟังก์ชัน Cascade
- สำหรับระบบที่มีแหล่งสัญญาณจำนวนมาก สามารถเชื่อมต่อ Multi Viewer หลายเครื่องเข้าด้วยกันตามรูปแบบ Cascade
- ช่วยเพิ่มความสามารถในการจัดการและตรวจสอบแหล่งสัญญาณจำนวนมาก เหมาะกับ Control Room หรือระบบ Monitoring ขนาดใหญ่
8.การควบคุมผ่าน RS232
- สามารถเชื่อมต่อพอร์ต RS232 เข้ากับระบบควบคุมภายนอกที่รองรับ เพื่อประยุกต์ใช้งานร่วมกับระบบควบคุมกลาง

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า

• รองรับ HDMI Input สูงสุด 6 ช่อง ช่วยรวมแหล่งสัญญาณหลายอุปกรณ์ไว้ในระบบเดียว
• สามารถแสดงภาพแบบ Real-Time Multi View เหมาะสำหรับการติดตามภาพหลายแหล่งพร้อมกัน
• รองรับ Quad Screen แบ่งหน้าจอแสดงผลได้สูงสุด 4 ภาพพร้อมกัน
• รองรับความละเอียดสูงสุด 4K@30Hz ให้ภาพคมชัด เหมาะกับจอความละเอียดสูง
• รองรับ 1080P@60Hz สำหรับงานที่ต้องการความลื่นไหลของภาพ
• มี HDMI Output 2 ช่อง สามารถส่งภาพไปยังจอแสดงผลได้ 2 จอ
• รองรับ Cascade Function ช่วยขยายระบบเมื่อมีแหล่งสัญญาณจำนวนมาก
• มี Remote Control ช่วยให้ควบคุมและเปลี่ยนรูปแบบการแสดงผลได้สะดวก
• ตัวเครื่อง Aluminum Shell แข็งแรง และช่วยระบายความร้อนขณะใช้งาน


ประโยชน์ในการใช้งาน

• เหมาะสำหรับ ห้อง Control Room ที่ต้องติดตามข้อมูลจากหลายแหล่ง
• เหมาะสำหรับ CCTV Monitoring ดูภาพจากกล้องหรือเครื่องบันทึกหลายช่องพร้อมกัน
• ใช้ในระบบ Security Monitoring สำหรับตรวจสอบพื้นที่และเหตุการณ์แบบ Real-Time
• ใช้ใน ห้องประชุม สำหรับนำเสนอข้อมูลจากคอมพิวเตอร์หลายเครื่อง
• ใช้ใน ห้องควบคุมระบบ ที่ต้องแสดงข้อมูลจากหลายอุปกรณ์บนหน้าจอเดียว
• ช่วยลดความจำเป็นในการใช้จอแสดงผลจำนวนมากเมื่อจำเป็นต้องตรวจสอบหลายแหล่งสัญญาณ
• สามารถขยายระบบด้วยการเชื่อมต่อแบบ Cascade เมื่อต้องการรองรับแหล่งสัญญาณเพิ่มเติม

ข้อควรระวังในการใช้งาน

• ใช้อะแดปเตอร์ตามสเปก DC 12V/2A ที่กำหนด ไม่ควรใช้แหล่งจ่ายไฟที่แรงดันไม่ตรงกัน
• ตรวจสอบสาย HDMI และอุปกรณ์ต้นทางให้รองรับความละเอียดที่เลือกใช้งาน
• หากใช้งานที่ 4K@30Hz ควรเลือกใช้สาย HDMI ที่มีคุณภาพและมีความยาวเหมาะสม
• ไม่ควรถอดหรือเสียบสาย HDMI อย่างรุนแรงขณะอุปกรณ์กำลังทำงาน
• หลีกเลี่ยงการติดตั้งในบริเวณที่มี ความชื้น น้ำ ฝุ่น หรือความร้อนสูง
• ควรเว้นพื้นที่รอบตัวเครื่องเพื่อให้สามารถระบายความร้อนได้อย่างเหมาะสม
• การใช้งานแบบ Cascade ควรตรวจสอบการตั้งค่าความละเอียดและการเชื่อมต่อของอุปกรณ์แต่ละตัวให้ถูกต้อง
• หากภาพไม่แสดง ควรตรวจสอบ Power, สาย HDMI, Input ที่เลือก และความละเอียดของจอแสดงผล ก่อนใช้งานต่อ
• ไม่ควรเปิดฝาหรือดัดแปลงวงจรภายในเครื่อง เพราะอาจทำให้อุปกรณ์เสียหายและส่งผลต่อการรับประกัน


อุปกรณ์ที่จะได้รับ
1) HDMI Multi Viewer 6x2 รุ่น S-ST-H14-602 × 1 เครื่อง
2) Power Adapter 12V/2A × 1 ชุด
3) รีโมตคอนโทรล × 1 อัน
