Video Wall Controller 2x2 HDMI 1.4 รองรับ USB-C, HDMI และ DVI สำหรับระบบ Video Wall 4 จอ รุ่น S-ST-HDV-202B
อุปกรณ์ควบคุมระบบ Video Wall สำหรับแสดงผลภาพบนจอภาพจำนวน 4 จอแบบ 2x2 รองรับการเชื่อมต่อสัญญาณภาพจากหลากหลายแหล่ง ไม่ว่าจะเป็น HDMI, DVI และ USB-C (Type-C) พร้อมรองรับความละเอียดสูงสุดระดับ 4K ผ่านระบบ HDMI 1.4 ช่วยกระจายและจัดเรียงภาพให้แสดงผลต่อเนื่องบนจอหลายจอได้อย่างเป็นระบบ ตัวเครื่องผลิตจาก วัสดุอะลูมิเนียม แข็งแรง ระบายความร้อนได้ดี มีปุ่มควบคุมและ รีโมตคอนโทรล สำหรับเลือกโหมดการทำงานได้สะดวก เหมาะสำหรับงานประชุม ห้องควบคุม ห้องเรียน ห้องแสดงสินค้า Digital Signage และระบบนำเสนอภาพขนาดใหญ่ที่ต้องการความต่อเนื่องของภาพบนหลายหน้าจอ

คุณสมบัติสินค้า

• ประเภท: HDMI Video Wall Controller สำหรับระบบ Video Wall แบบ 2x2 จำนวน 4 จอ
• รองรับการจัดเรียงภาพแบบ 2x2 เพื่อแสดงภาพบนจอภาพ 4 จออย่างต่อเนื่อง

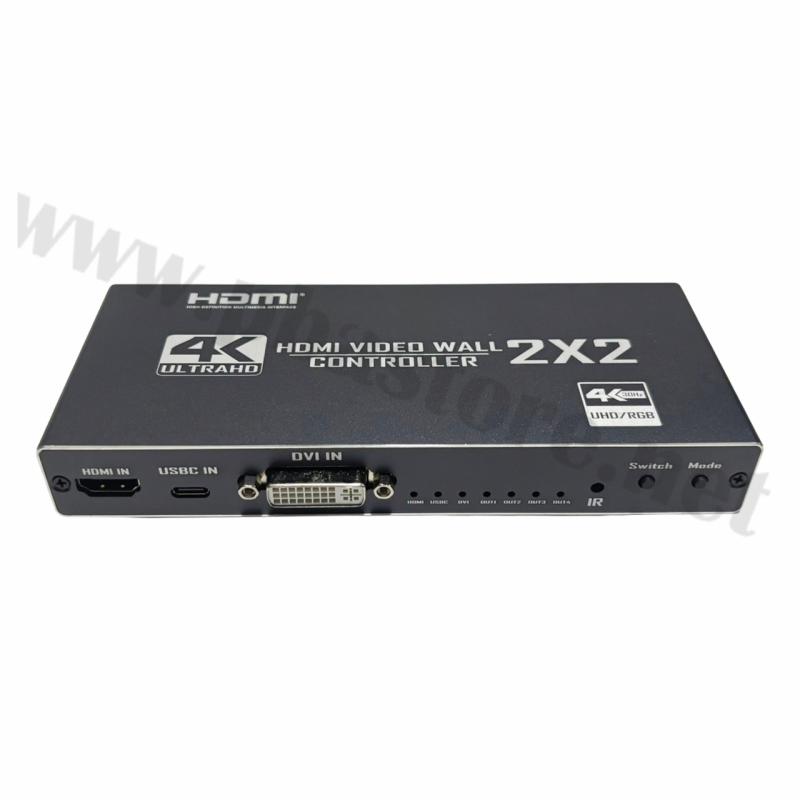

• รองรับอินพุตสัญญาณภาพ 3 รูปแบบ ได้แก่ HDMI, USB-C (Type-C), DVI
• รองรับมาตรฐาน HDMI 1.4
• รองรับความละเอียดภาพสูงสุดระดับ 4K ตามแหล่งสัญญาณและอุปกรณ์แสดงผลที่รองรับ
• สามารถเลือกแหล่งสัญญาณและโหมดการแสดงผลผ่านปุ่ม Switch/Mode
• มีไฟแสดงสถานะสำหรับอินพุตและเอาต์พุต ช่วยให้ตรวจสอบสถานะการทำงานได้สะดวก
• มี IR Receiver รองรับการควบคุมด้วยรีโมตคอนโทรล

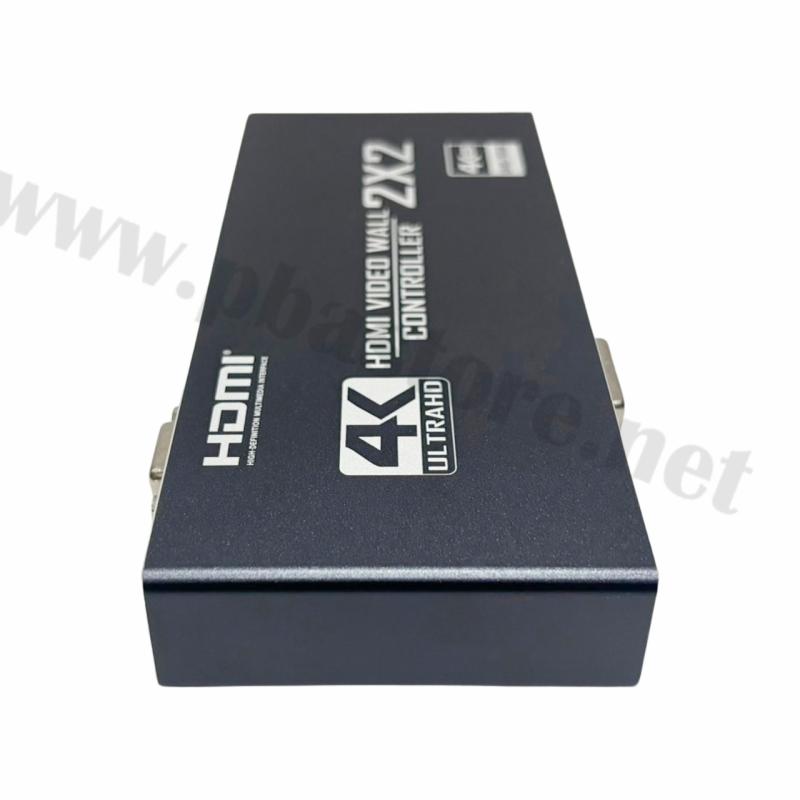

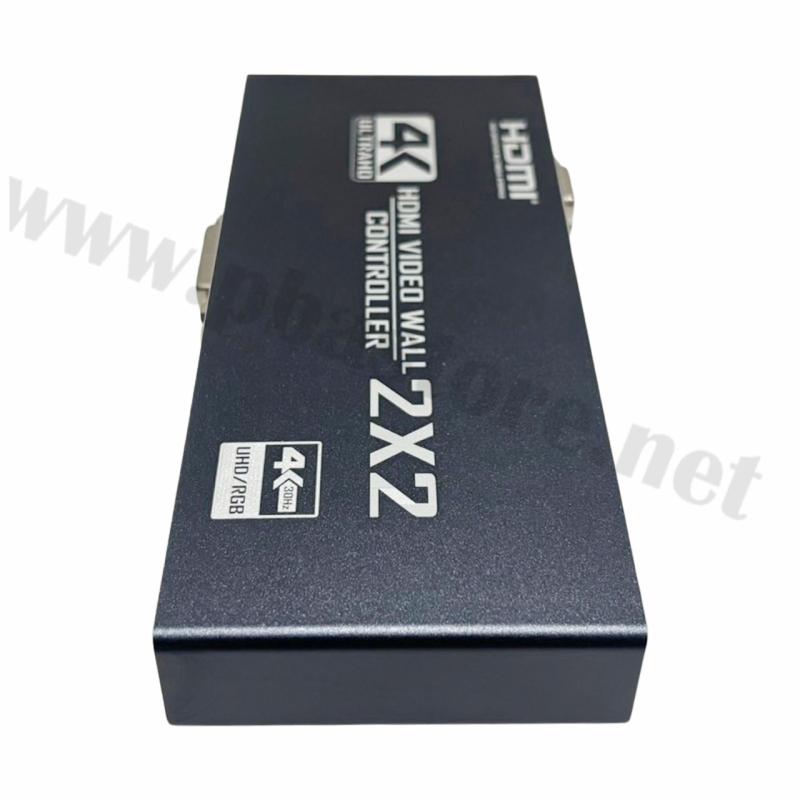

• ตัวเครื่องผลิตจาก อะลูมิเนียม (Aluminum Shell) แข็งแรง น้ำหนักเบา และช่วยระบายความร้อนได้ดี
• ออกแบบให้เหมาะสำหรับการติดตั้งในระบบ Digital Signage, ห้องประชุม, ห้องควบคุม, ห้องเรียน และงานแสดงผลภาพขนาดใหญ่
• ใช้งานร่วมกับจอภาพหลายจอเพื่อสร้างพื้นที่แสดงผลขนาดใหญ่และเพิ่มความโดดเด่นในการนำเสนอ
• ใช้แหล่งจ่ายไฟ DC 5V
• รองรับการใช้งานร่วมกับอุปกรณ์ต้นทางและจอแสดงผลที่มีพอร์ต HDMI, DVI หรือ USB-C ตามความเหมาะสมของระบบ

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.เตรียมอุปกรณ์
- Video Wall Controller รุ่น S-ST-HDV-202B
- จอภาพจำนวน 4 จอ สำหรับจัดเรียงแบบ 2x2
- อุปกรณ์ต้นทาง เช่น คอมพิวเตอร์ โน้ตบุ๊ก เครื่องเล่นสื่อ หรืออุปกรณ์อื่นที่มี HDMI, DVI หรือ USB-C
- สายสัญญาณที่ตรงกับพอร์ตของอุปกรณ์
2.เชื่อมต่อจอภาพ

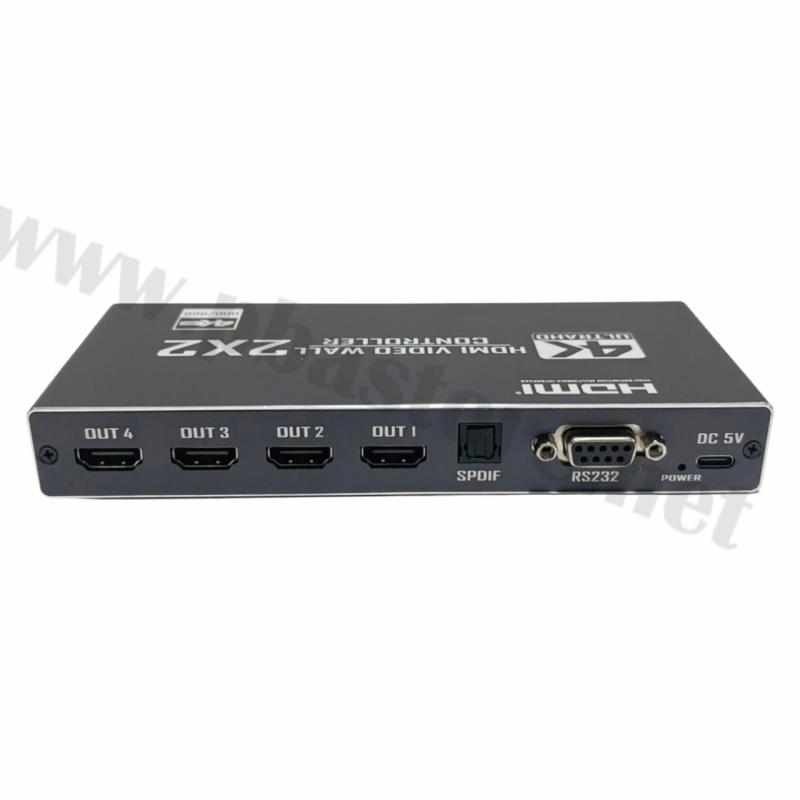

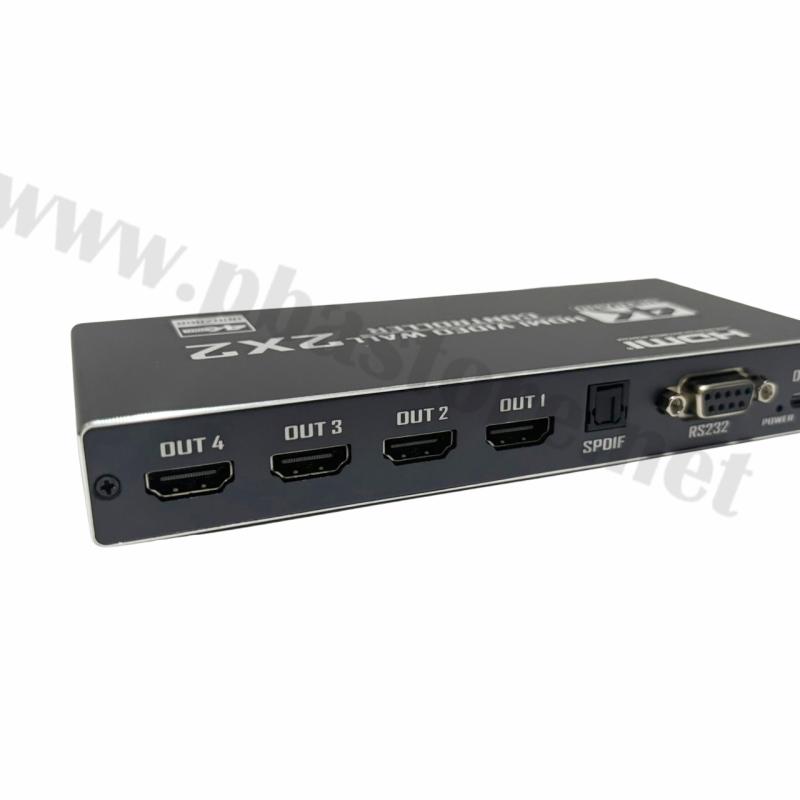

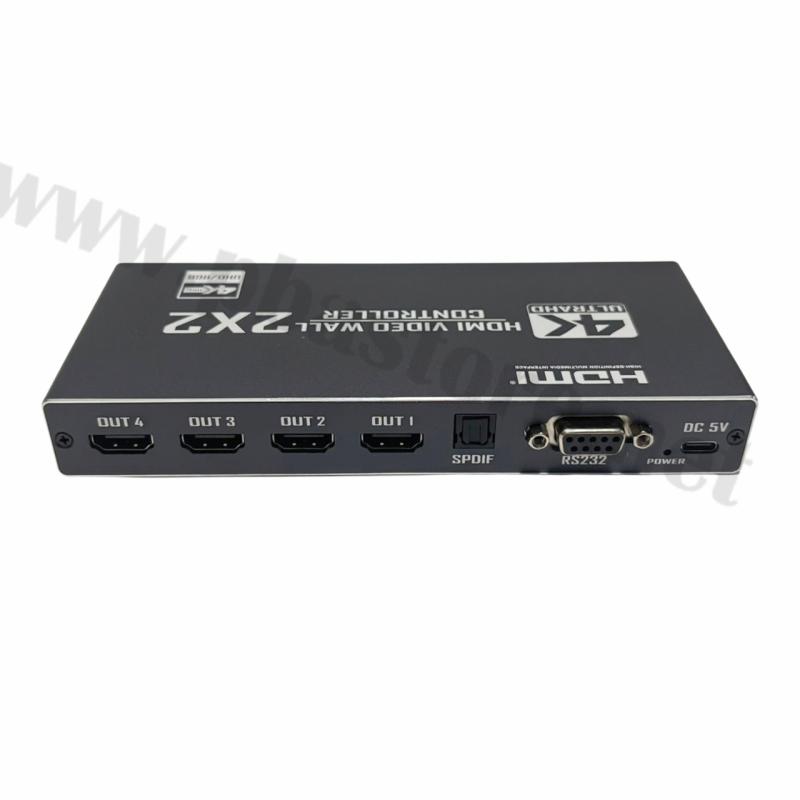

- เชื่อมต่อจอภาพทั้ง 4 จอเข้ากับพอร์ต OUT 1 – OUT 4 ของ Video Wall Controller
- จัดวางจอภาพในรูปแบบ 2x2 ตามลำดับเอาต์พุตของอุปกรณ์
3.เชื่อมต่อแหล่งสัญญาณ

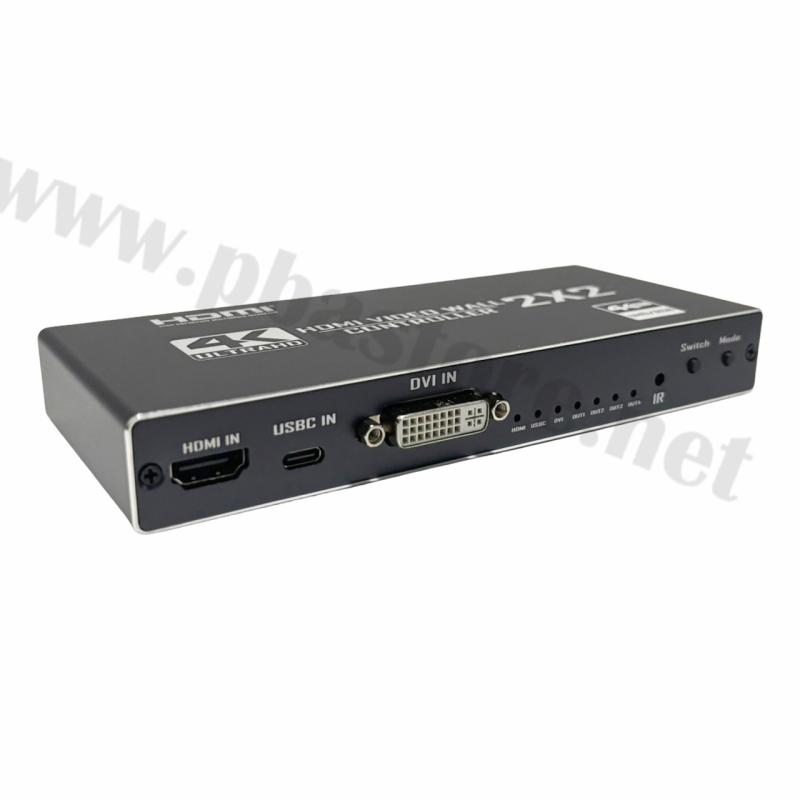

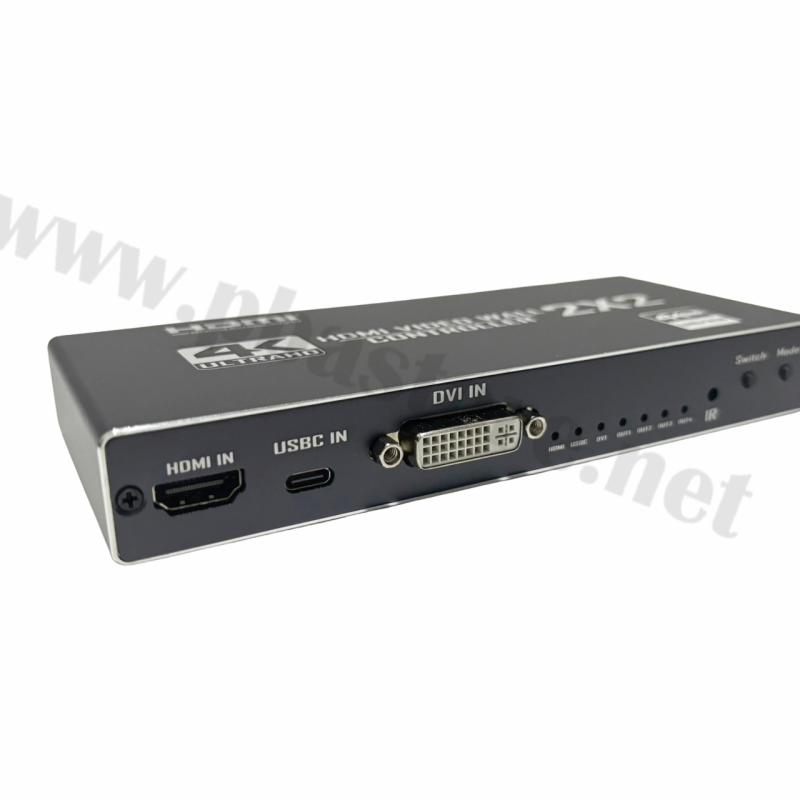

- เชื่อมต่ออุปกรณ์ต้นทางเข้ากับพอร์ตอินพุตที่ต้องการ ได้แก่ HDMI IN, USB-C IN หรือ DVI IN
- เลือกใช้เพียงอินพุตที่ตรงกับอุปกรณ์ต้นทางและสายสัญญาณ

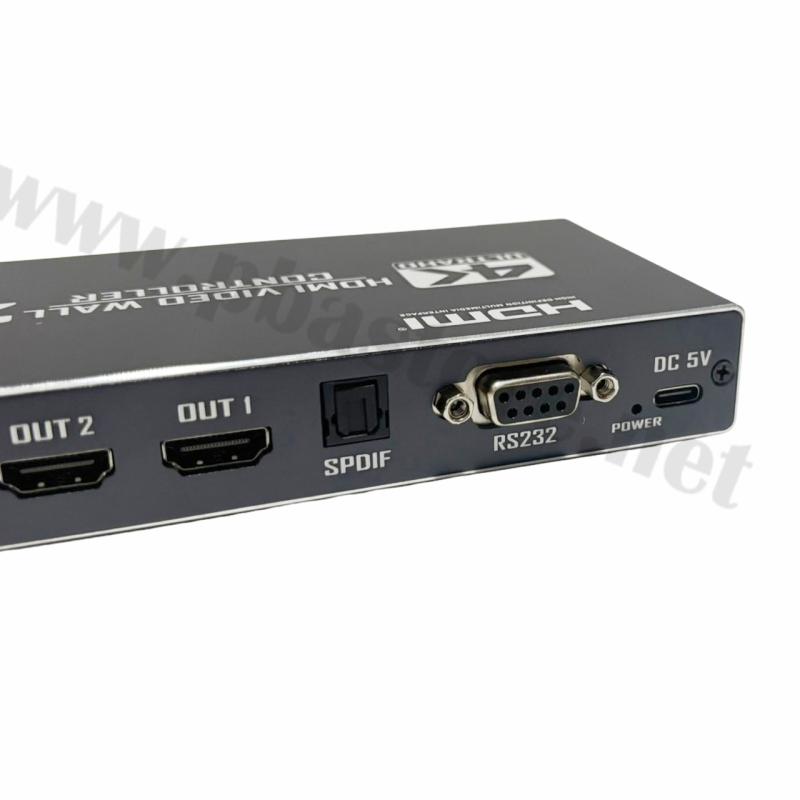

4.เชื่อมต่อแหล่งจ่ายไฟ
- เชื่อมต่อสาย USB to Type-C Power Cord เข้ากับตัวเครื่อง
- ใช้อะแดปเตอร์ 5V 2A ที่ให้มาเพื่อจ่ายไฟให้ Controller
5.เปิดใช้งานระบบ
- เปิด Video Wall Controller และจอภาพทั้ง 4 จอ
- ตรวจสอบให้จอภาพอยู่ในโหมด Input ที่ถูกต้อง เช่น HDMI
6.เลือกแหล่งสัญญาณ

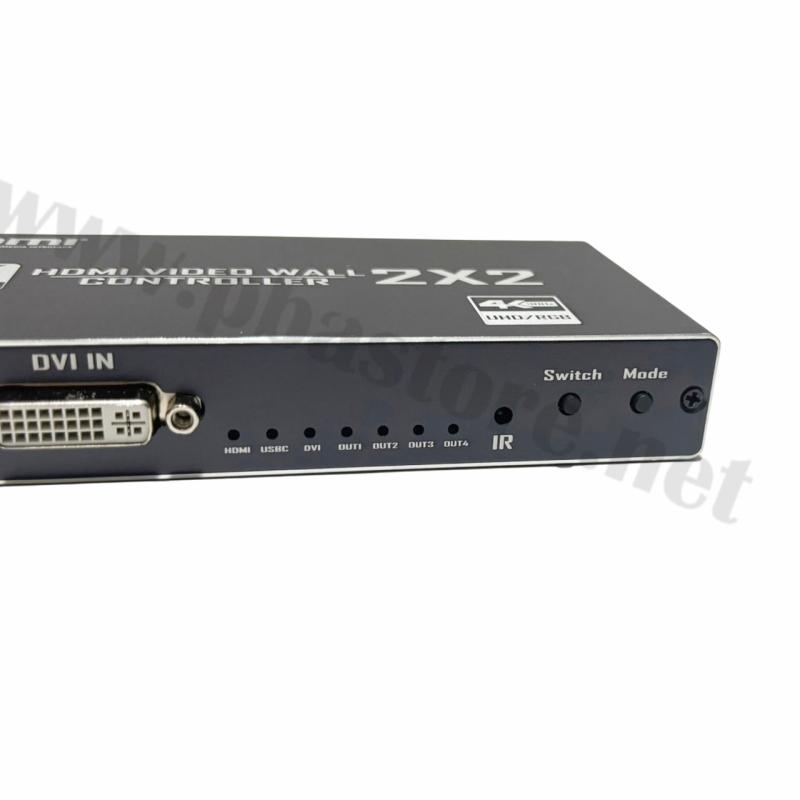

- กดปุ่ม Switch บนตัวเครื่องหรือใช้รีโมตคอนโทรลเพื่อเลือกอินพุต HDMI/USB-C/DVI
- ตรวจสอบไฟแสดงสถานะเพื่อยืนยันแหล่งสัญญาณที่เลือก
7.ตั้งค่าการแสดงผล Video Wall
- ใช้ปุ่ม Mode หรือรีโมตคอนโทรลเพื่อเลือกโหมดการแสดงผลที่ต้องการ
- ปรับการแสดงภาพให้เหมาะสมกับการจัดวางจอแบบ 2x2
- หากภาพไม่เต็มจอหรือสัดส่วนไม่ถูกต้อง ให้ตรวจสอบความละเอียดและอัตราส่วนภาพของอุปกรณ์ต้นทาง
8.ทดสอบการทำงาน
- ตรวจสอบว่าภาพจากแหล่งสัญญาณแสดงผลต่อเนื่องบนจอทั้ง 4 จอ
- ตรวจสอบภาพแต่ละจอว่ามีความคมชัด สี และตำแหน่งภาพถูกต้อง

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีและประโยชน์ในการใช้งาน

• รองรับ Video Wall แบบ 2x2 สามารถควบคุมการแสดงผลบนจอภาพ 4 จอ เหมาะสำหรับสร้างพื้นที่แสดงผลขนาดใหญ่
• รองรับอินพุตหลากหลาย ทั้ง HDMI, USB-C และ DVI ช่วยให้เชื่อมต่อกับคอมพิวเตอร์ โน้ตบุ๊ก และอุปกรณ์แหล่งสัญญาณได้หลายประเภท
• รองรับภาพความละเอียดสูง รองรับการทำงานผ่าน HDMI 1.4 และความละเอียดระดับ 4K ตามความสามารถของอุปกรณ์ต้นทางและจอภาพ
• ควบคุมการใช้งานสะดวก สามารถเลือกอินพุตและโหมดการแสดงผลผ่านปุ่มบนตัวเครื่องหรือรีโมตคอนโทรล
• ช่วยเพิ่มพื้นที่ในการนำเสนอข้อมูล เหมาะสำหรับการแสดงภาพ แผนผัง วิดีโอ ข้อมูลสถิติ หรือคอนเทนต์ประชาสัมพันธ์บนหลายจอ
• เหมาะกับงานหลากหลายรูปแบบ เช่น ห้องประชุม ห้องควบคุม ระบบ Digital Signage ห้องเรียน งานนิทรรศการ และศูนย์แสดงผลข้อมูล
• ตัวเครื่องอะลูมิเนียม มีความแข็งแรงและช่วยระบายความร้อน เหมาะสำหรับใช้งานต่อเนื่อง
• ติดตั้งและใช้งานไม่ซับซ้อน เพียงเชื่อมต่อแหล่งสัญญาณ จอภาพ และแหล่งจ่ายไฟตามพอร์ตที่กำหนด

ข้อควรระวังในการใช้งาน

• ตรวจสอบ ความละเอียดและมาตรฐานสัญญาณ ของอุปกรณ์ต้นทางและจอภาพให้รองรับร่วมกันก่อนใช้งาน
• ควรใช้สาย HDMI, DVI หรือ USB-C ที่มีคุณภาพและมีความยาวเหมาะสม เพื่อป้องกันปัญหาภาพกระพริบ ภาพขาด หรือไม่มีสัญญาณ
• ใช้อะแดปเตอร์ไฟ 5V 2A ตามที่กำหนด และหลีกเลี่ยงการใช้แหล่งจ่ายไฟที่แรงดันไม่ตรงกับอุปกรณ์
• ไม่ควรถอดหรือเสียบสายสัญญาณบ่อยครั้งขณะที่ระบบกำลังทำงาน หากไม่จำเป็น
• ติดตั้งในบริเวณที่ อากาศถ่ายเทสะดวก และไม่วางสิ่งของปิดทับตัวเครื่องหรือช่องระบายความร้อน
• หลีกเลี่ยงการใช้งานในบริเวณที่มี ความชื้นสูง น้ำ ฝุ่น หรือความร้อนจัด
• ตรวจสอบการเรียงตำแหน่งจอ OUT 1–OUT 4 ให้ถูกต้อง เพื่อให้ภาพบน Video Wall เรียงตามตำแหน่งที่ต้องการ
• หากไม่มีภาพ ให้ตรวจสอบตามลำดับ แหล่งสัญญาณ → สายสัญญาณ → อินพุตที่เลือก → ความละเอียด → จอภาพ
• ควรปิดระบบและถอดแหล่งจ่ายไฟก่อนทำการเคลื่อนย้ายหรือปรับเปลี่ยนการเชื่อมต่อครั้งใหญ่

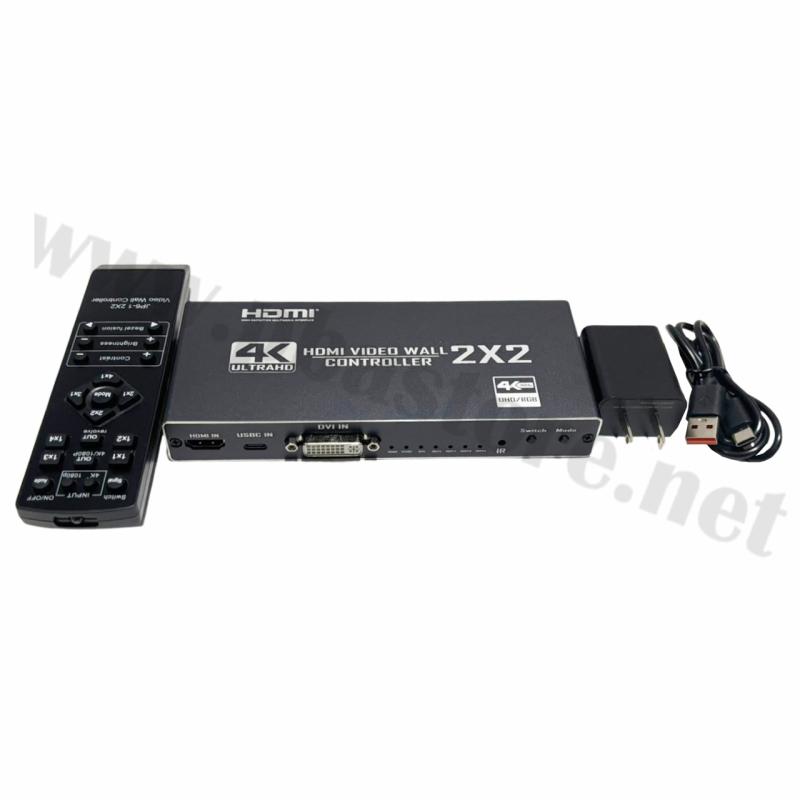

อุปกรณ์ที่จะได้รับ
1) Video Wall Controller 2x2 รุ่น S-ST-HDV-202B × 1 เครื่อง
2) อะแดปเตอร์จ่ายไฟ 5V 2A × 1 ชุด
3) สาย USB to Type-C สำหรับจ่ายไฟ × 1 เส้น
4) รีโมตคอนโทรล × 1 ชิ้น
