Video Wall Controller 2x3 HDMI 1.4 รองรับ USB-C และ HDMI สำหรับระบบ Video Wall 6 จอ รุ่น S-ST-HDV-203B
อุปกรณ์ควบคุมระบบ Video Wall สำหรับการแสดงผลภาพบนหน้าจอจำนวน 6 จอในรูปแบบ 2x3 ช่วยกระจายและจัดเรียงสัญญาณภาพจากแหล่งสัญญาณเข้าสู่จอแสดงผลหลายจอได้อย่างเป็นระบบ รองรับสัญญาณ HDMI 1.4 และ USB-C พร้อมรองรับความละเอียดสูงสุดระดับ 4K เหมาะสำหรับห้องประชุม ห้องควบคุม ศูนย์ประชาสัมพันธ์ ร้านค้า นิทรรศการ และงาน Digital Signage ที่ต้องการแสดงภาพขนาดใหญ่จากหลายหน้าจอ ตัวเครื่องผลิตจาก Aluminum Shell แข็งแรง ระบายความร้อนได้ดี ใช้งานสะดวกด้วยปุ่มควบคุมด้านหน้าและ รีโมตคอนโทรล ช่วยให้การจัดการรูปแบบการแสดงผลบน Video Wall ทำได้ง่ายและรวดเร็ว พร้อมอะแดปเตอร์ไฟ 12V 2A สำหรับการใช้งานที่เสถียร เหมาะสำหรับติดตั้งในระบบภาพระดับมืออาชีพที่ต้องการความยืดหยุ่นและความคมชัดในการแสดงผล

คุณสมบัติสินค้า

• ประเภท: Video Wall Controller สำหรับระบบ Video Wall
• รองรับการจัดแสดงผลแบบ 2x3 สำหรับเชื่อมต่อหน้าจอจำนวน 6 จอ
• รองรับอินพุต HDMI และ USB-C (Type-C) สำหรับรับสัญญาณภาพจากอุปกรณ์ต้นทาง
• รองรับมาตรฐาน HDMI 1.4
• รองรับความละเอียดสูงสุดระดับ 4K UHD ตามข้อจำกัดของระบบและอุปกรณ์ที่เชื่อมต่อ
• สามารถนำสัญญาณภาพเดียวกันมา กระจายและขยายการแสดงผลบนหลายหน้าจอ เพื่อสร้างเป็น Video Wall ขนาดใหญ่
• มีฟังก์ชันสำหรับจัดการรูปแบบการแสดงผลให้เหมาะกับการติดตั้งหน้าจอแบบ 2 แถว x 3 คอลัมน์
• รองรับการควบคุมผ่าน รีโมตคอนโทรล ช่วยให้เลือกโหมดการแสดงผลได้สะดวก
• มีพอร์ต RS232 สำหรับรองรับการควบคุมหรือเชื่อมต่อกับระบบควบคุมภายนอก
• มีช่อง S/PDIF Optical สำหรับระบบเสียงดิจิทัล
• ตัวเครื่องผลิตจาก Aluminum Shell แข็งแรง ทนทาน และช่วยในการระบายความร้อน
• มีไฟแสดงสถานะและปุ่มควบคุมบนตัวเครื่องสำหรับใช้งานได้สะดวก
• ใช้แหล่งจ่ายไฟ DC 12V 2A
• เหมาะสำหรับ ห้องประชุม, ห้องควบคุม, Digital Signage, ศูนย์แสดงข้อมูล, นิทรรศการ, ร้านค้า และระบบประชาสัมพันธ์

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.จัดเตรียมอุปกรณ์
- Video Wall Controller รุ่น S-ST-HDV-203B
- จอแสดงผลจำนวน 6 จอ
- สาย HDMI สำหรับเชื่อมต่อ
- อุปกรณ์ต้นทาง เช่น คอมพิวเตอร์, Notebook, Media Player หรืออุปกรณ์ USB-C
- อะแดปเตอร์ไฟ 12V 2A
2.ติดตั้งหน้าจอ
- จัดวางจอทั้ง 6 จอในรูปแบบ 2 แถว x 3 คอลัมน์ (2x3)
- ตรวจสอบให้หน้าจอทุกจออยู่ในตำแหน่งและทิศทางเดียวกัน เพื่อให้ภาพต่อเนื่องสวยงาม
3.เชื่อมต่อสัญญาณภาพ
- เชื่อมต่ออุปกรณ์ต้นทางเข้าที่ช่อง HDMI IN หรือ USB-C IN ของ Video Wall Controller
- เลือกอินพุตให้ตรงกับแหล่งสัญญาณที่ต้องการใช้งาน
4.เชื่อมต่อจอแสดงผล
- เชื่อมต่อเอาต์พุตของ Controller เข้ากับจอแสดงผลทั้ง 6 จอ ตามลำดับ OUT 1–OUT 6
- ตรวจสอบลำดับการต่อสายให้ตรงกับตำแหน่งของจอ เพื่อให้ภาพเรียงต่อกันถูกต้อง
5.เชื่อมต่อระบบเสียง (ถ้ามี)
- หากต้องการใช้งานเสียงดิจิทัล สามารถเชื่อมต่ออุปกรณ์เสียงผ่านช่อง S/PDIF ตามความสามารถของระบบ
6.จ่ายไฟ
- เชื่อมต่ออะแดปเตอร์ DC 12V 2A เข้ากับตัว Controller
- จากนั้นเปิดอุปกรณ์ต้นทางและหน้าจอทั้ง 6 จอ
7.เลือกโหมดการแสดงผล
- ใช้ปุ่ม Mode/Switch บนตัวเครื่อง หรือรีโมตคอนโทรลเพื่อเลือกโหมดการทำงาน
- ปรับรูปแบบการแสดงผลให้เหมาะสมกับการติดตั้ง Video Wall
8.ตรวจสอบภาพ
- ตรวจสอบว่าภาพแสดงผลครบทั้ง 6 จอ
- หากภาพไม่เรียงต่อกัน ให้ตรวจสอบลำดับสาย HDMI, การตั้งค่าหน้าจอ และความละเอียดของสัญญาณต้นทาง

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีและประโยชน์ในการใช้งาน

• รองรับ Video Wall ขนาด 2x3 สามารถจัดการการแสดงผลบนหน้าจอ 6 จอ เพื่อสร้างพื้นที่แสดงผลขนาดใหญ่
• รองรับทั้ง HDMI และ USB-C เพิ่มความยืดหยุ่นในการเชื่อมต่อกับคอมพิวเตอร์ โน้ตบุ๊ก และอุปกรณ์แหล่งสัญญาณรุ่นใหม่
• รองรับความละเอียดสูงระดับ 4K ช่วยให้ภาพที่แสดงบน Video Wall มีความคมชัดและรายละเอียดดี
• ช่วยขยายภาพจากแหล่งสัญญาณเดียว เหมาะสำหรับการนำเสนอข้อมูล ภาพประชาสัมพันธ์ หรือคอนเทนต์ขนาดใหญ่
• ควบคุมการใช้งานได้สะดวก สามารถควบคุมผ่านปุ่มบนตัวเครื่องและรีโมตคอนโทรล
• ตัวเครื่องอะลูมิเนียม มีความแข็งแรงและช่วยระบายความร้อน เหมาะสำหรับการใช้งานต่อเนื่อง
• รองรับการใช้งานหลากหลายสถานที่ เช่น ห้องประชุม ห้องควบคุม ศูนย์แสดงข้อมูล Digital Signage ร้านค้า นิทรรศการ และงานอีเวนต์
• ช่วยสร้างภาพลักษณ์ที่เป็นมืออาชีพ ด้วยการนำจอหลายจอมาจัดเรียงเป็นพื้นที่แสดงผลขนาดใหญ่

ข้อควรระวังในการใช้งาน

• ตรวจสอบ แรงดันไฟและอะแดปเตอร์ 12V 2A ให้ถูกต้องก่อนเปิดใช้งาน
• ควรใช้สาย HDMI และ USB-C ที่มีคุณภาพและรองรับความละเอียดตามที่ต้องการ
• ตรวจสอบลำดับการเชื่อมต่อ OUT 1–OUT 6 ให้ตรงกับตำแหน่งของจอ เพื่อป้องกันภาพเรียงผิดตำแหน่ง
• ควรตั้งค่าความละเอียดและอัตราการรีเฟรชของอุปกรณ์ต้นทางให้เหมาะสมกับ Controller และจอแสดงผล
• หลีกเลี่ยงการติดตั้งในบริเวณที่มี ความร้อนสูง ความชื้น น้ำ หรือฝุ่นจำนวนมาก
• ไม่ควรวางสิ่งของปิดทับช่องระบายอากาศหรือบริเวณตัวเครื่อง เพราะอาจทำให้เกิดความร้อนสะสม
• ควรปิดอุปกรณ์และถอดแหล่งจ่ายไฟก่อนทำการถอดหรือเปลี่ยนสายสัญญาณ
• หากไม่พบสัญญาณภาพ ควรตรวจสอบแหล่งสัญญาณ สาย HDMI/USB-C อินพุต และการตั้งค่าโหมดการแสดงผลก่อนใช้งานต่อ
• ไม่ควรดัดแปลงหรือแกะวงจรภายในตัวเครื่อง เพราะอาจทำให้อุปกรณ์เสียหายและส่งผลต่อการรับประกัน


อุปกรณ์ที่จะได้รับ

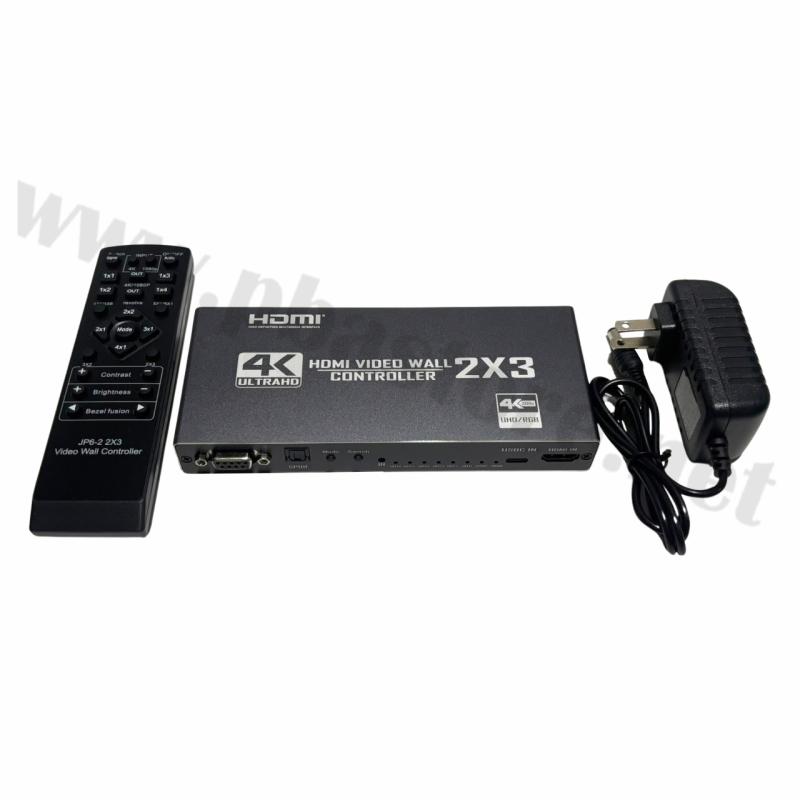

1) Video Wall Controller 2x3 รุ่น S-ST-HDV-203B × 1 เครื่อง
2) อะแดปเตอร์จ่ายไฟ 12V 2A × 1 ชุด
3) รีโมตคอนโทรล × 1 ชิ้น
