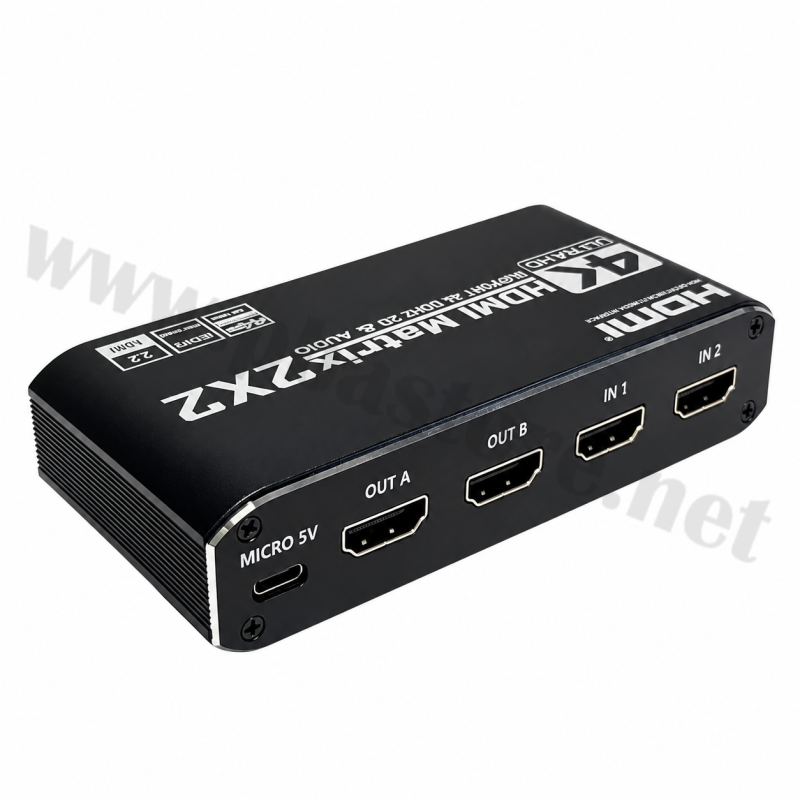

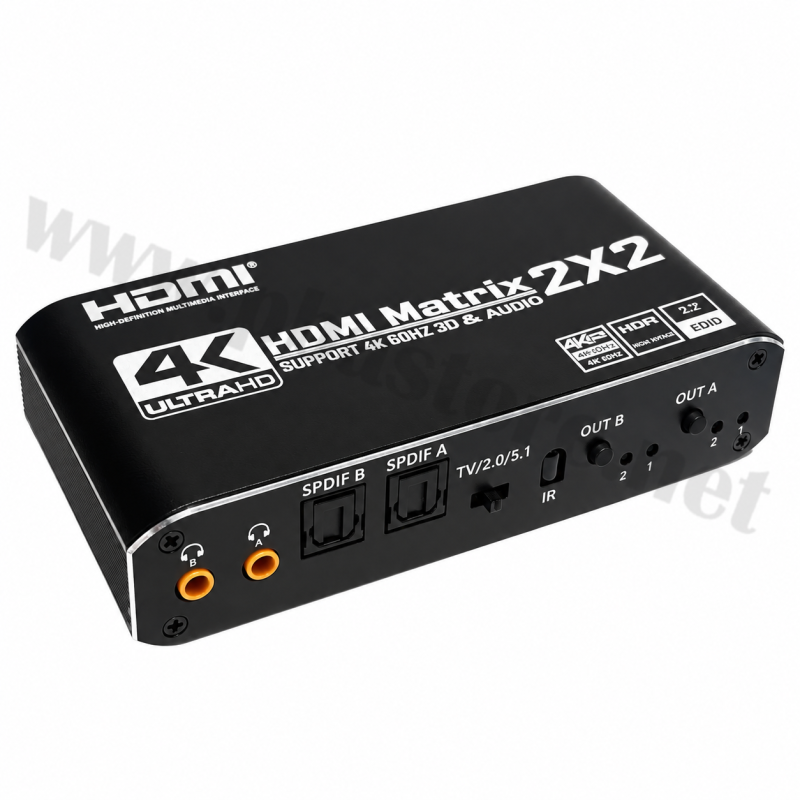

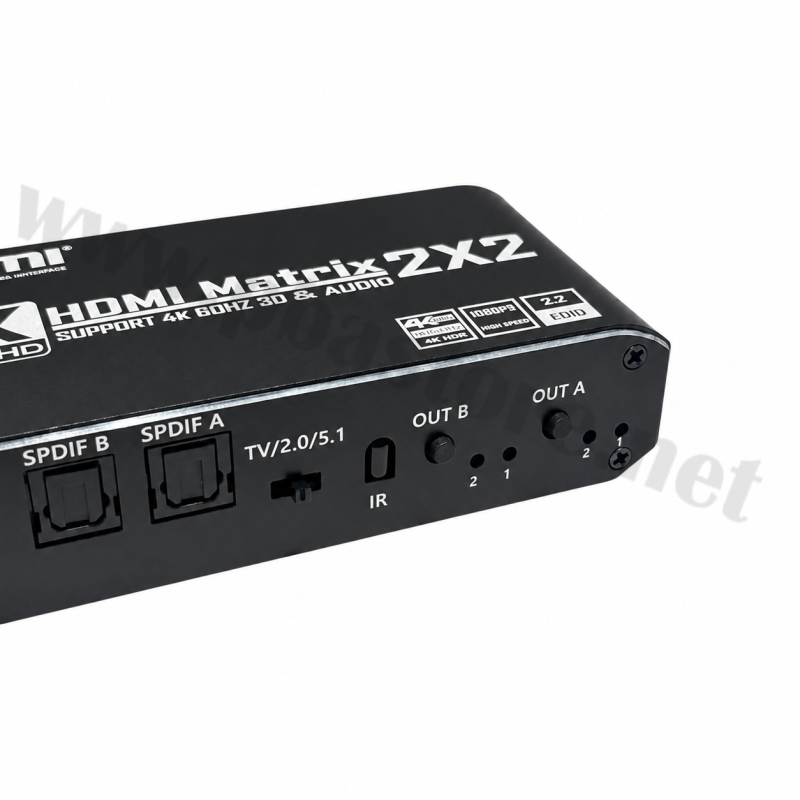

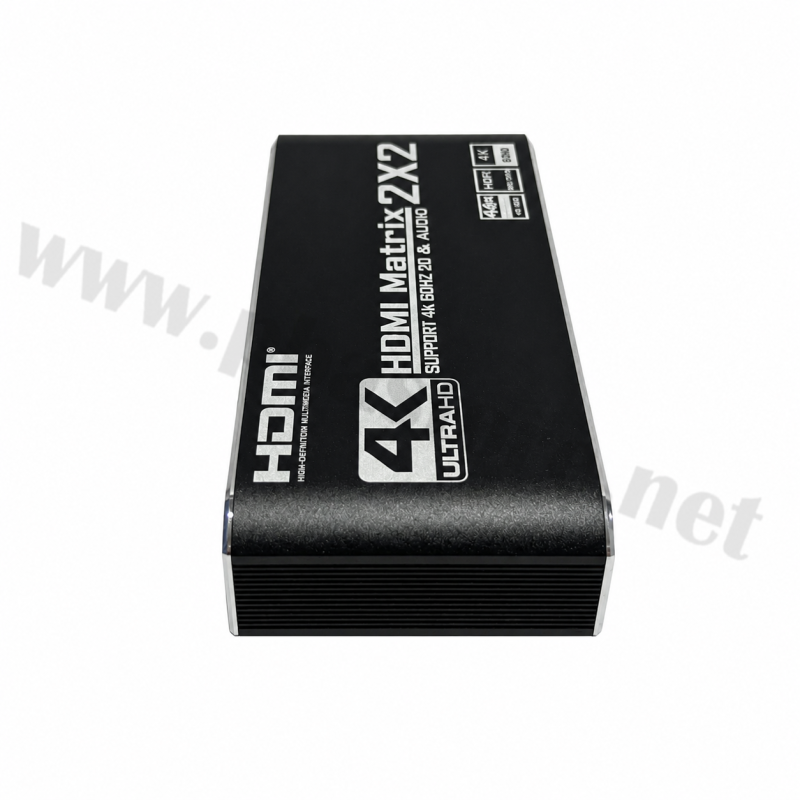

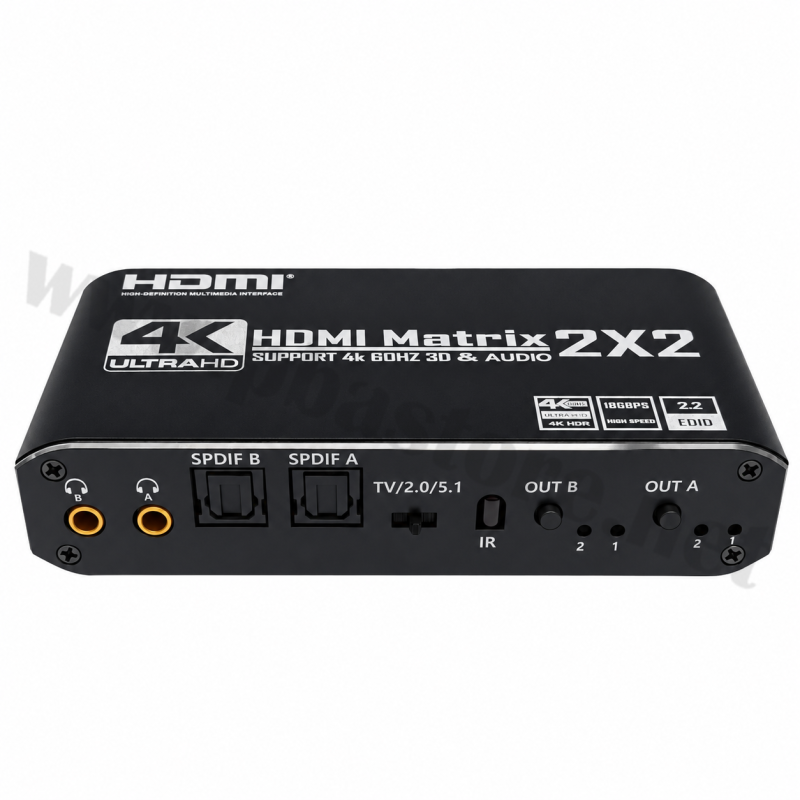

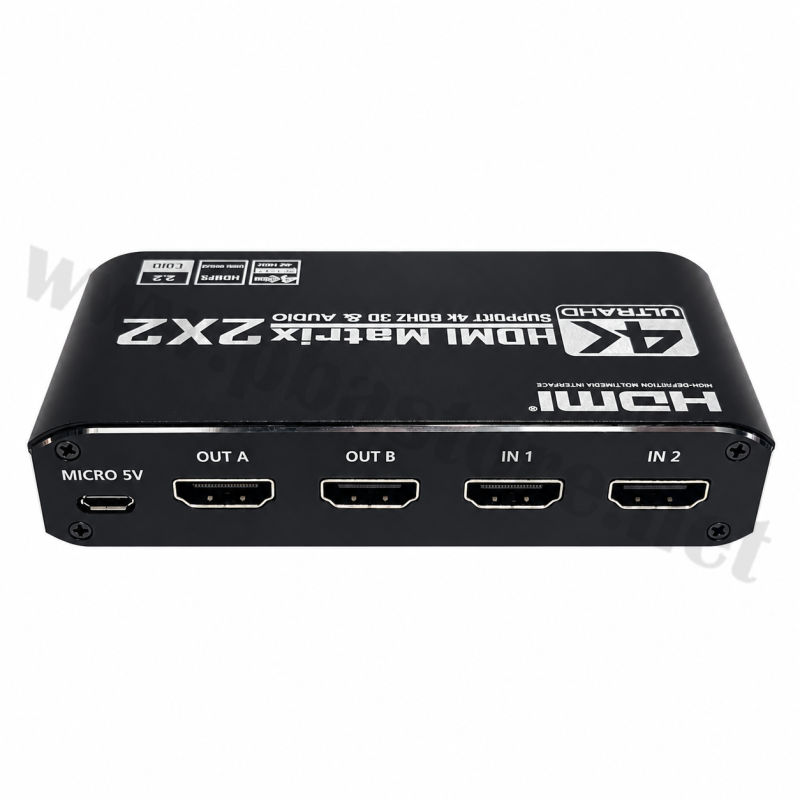

HDMI Matrix Switch 2x2 4K@60Hz พร้อม Audio Extractor รองรับ SPDIF Optical และ Audio Out รุ่น S-SP-MAK-202C
อุปกรณ์จัดการสัญญาณภาพและเสียง HDMI ที่ช่วยให้สามารถเชื่อมต่อแหล่งสัญญาณ HDMI ได้ 2 ช่อง และส่งออกไปยังจอแสดงผลได้ 2 ช่อง พร้อมรองรับความละเอียดสูงสุด 4K@60Hz ผ่านมาตรฐาน HDMI 2.0 ให้ภาพคมชัดและลื่นไหล เหมาะสำหรับการใช้งานร่วมกับ TV, Monitor, Projector และอุปกรณ์แสดงผลต่าง ๆ รองรับการแยกสัญญาณเสียง (Audio Extractor) สามารถส่งเสียงออกผ่าน SPDIF Optical และ Audio Out เพื่อเชื่อมต่อกับชุดเครื่องเสียง ลำโพง หรือหูฟังได้โดยตรง ตัวเครื่องผลิตจาก Aluminum Shell แข็งแรง ระบายความร้อนได้ดี พร้อมรองรับการใช้งานที่หลากหลายทั้งภายในบ้าน ห้องประชุม ห้องเรียน งานนำเสนอ ระบบภาพและเสียง รวมถึงงานติดตั้งระบบ AV ต่าง ๆ

คุณสมบัติสินค้า

• ประเภท: HDMI Matrix Switch 2x2 พร้อม Audio Extractor
• รองรับการเชื่อมต่อ HDMI Input 2 ช่อง และ HDMI Output 2 ช่อง
• รองรับความละเอียดสูงสุด 4K@60Hz
• รองรับมาตรฐาน HDMI 2.0
• รองรับแบนด์วิดท์ HDMI สูงสุด 18Gbps
• รองรับสัญญาณภาพ 4K Ultra HD ให้ภาพคมชัดและรายละเอียดสูง
• รองรับระบบเสียงผ่าน HDMI
• Audio Extractor ในตัว สามารถแยกสัญญาณเสียงออกจากสัญญาณ HDMI ได้
• รองรับการส่งสัญญาณเสียงผ่าน SPDIF Optical
• มีช่อง Audio Out สำหรับเชื่อมต่อหูฟังหรือลำโพง
• รองรับการเลือกส่งสัญญาณจาก Input ไปยัง Output ได้อย่างยืดหยุ่น
• รองรับ EDID สำหรับการจัดการและตรวจสอบความสามารถของอุปกรณ์แสดงผล
• รองรับการใช้งานกับ TV, Monitor, Projector และระบบ AV
• ตัวเครื่องผลิตจาก Aluminum Shell แข็งแรง ทนทาน และช่วยระบายความร้อน
• ใช้ไฟเลี้ยง 5V DC
• ขนาดกะทัดรัด ติดตั้งและใช้งานได้สะดวก
• เหมาะสำหรับห้องประชุม ห้องเรียน ห้องควบคุม ระบบ Home Theater งานนำเสนอ และระบบกระจายสัญญาณภาพและเสียง


ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. เชื่อมต่อแหล่งสัญญาณ HDMI
   เชื่อมต่ออุปกรณ์ต้นทาง เช่น คอมพิวเตอร์, โน้ตบุ๊ก, กล่อง Android TV, เครื่องเล่น Blu-ray หรือเครื่องเล่นเกม เข้าที่ช่อง HDMI IN 1 และ HDMI IN 2
2. เชื่อมต่ออุปกรณ์แสดงผล
   เชื่อมต่อ TV, Monitor หรือ Projector เข้าที่ช่อง HDMI OUT A และ HDMI OUT B โดยสามารถใช้งานจอแสดงผลได้สูงสุด 2 จอ
3. เชื่อมต่อระบบเสียง
   หากต้องการแยกเสียงออกจากสัญญาณ HDMI ให้เชื่อมต่ออุปกรณ์เสียงเข้ากับช่อง
   - SPDIF Optical A/B สำหรับเครื่องเสียงหรือ Soundbar ที่รองรับ Optical
   - Audio Out A/B สำหรับหูฟังหรือลำโพงที่ใช้หัวแจ็ค 3.5 มม.
4. จ่ายไฟให้ตัวเครื่อง
   เชื่อมต่อสาย USB to Micro USB เข้ากับช่อง Micro 5V จากนั้นต่อเข้ากับอะแดปเตอร์ 5V/1A และเปิดจ่ายไฟ
5. เลือกสัญญาณ Input และ Output
   ใช้ปุ่มควบคุมบนตัวเครื่องหรือรีโมตเพื่อเลือกแหล่งสัญญาณ HDMI ที่ต้องการส่งไปยัง OUT A หรือ OUT B ตามรูปแบบการใช้งาน
6. ตรวจสอบสัญญาณภาพและเสียง
   เมื่อเชื่อมต่อครบแล้ว ให้ตรวจสอบภาพบนจอแสดงผลและเสียงจากอุปกรณ์ปลายทาง หากไม่แสดงผล ควรตรวจสอบสาย HDMI, แหล่งสัญญาณ และการตั้งค่าความละเอียดของอุปกรณ์ต้นทาง
7. ตั้งค่าความละเอียดที่เหมาะสม
   สำหรับการใช้งาน 4K@60Hz ควรใช้อุปกรณ์ต้นทาง จอแสดงผล และสาย HDMI ที่รองรับ HDMI 2.0 และ 4K@60Hz เพื่อให้ได้ประสิทธิภาพสูงสุด

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีและประโยชน์ในการใช้งาน

• รองรับความละเอียดสูง 4K@60Hz ให้ภาพคมชัด รายละเอียดสูง และการเคลื่อนไหวลื่นไหล
• จัดการสัญญาณ HDMI ได้ 2 Input / 2 Output สามารถเชื่อมต่อแหล่งสัญญาณและจอแสดงผลหลายอุปกรณ์ได้สะดวก
• มี Audio Extractor ในตัว ช่วยแยกเสียงจากสัญญาณ HDMI เพื่อนำไปใช้งานกับระบบเสียงภายนอก
• รองรับ SPDIF Optical และ Audio Out เชื่อมต่อได้ทั้งเครื่องเสียง Soundbar ลำโพง และหูฟัง
• รองรับแบนด์วิดท์สูงสุด 18Gbps เหมาะกับการรับส่งสัญญาณภาพความละเอียดสูง
• ตัวเครื่องอะลูมิเนียม แข็งแรง ทนทาน และช่วยระบายความร้อนขณะใช้งาน
• ใช้งานได้หลากหลาย เหมาะกับ Home Theater ห้องประชุม ห้องเรียน ห้องนำเสนอ งาน Digital Signage และระบบ AV
• ช่วยลดความยุ่งยากในการจัดระบบสาย HDMI สามารถรวมการจัดการสัญญาณภาพและเสียงไว้ในอุปกรณ์เดียว
• ขนาดกะทัดรัด ติดตั้งง่าย ไม่เปลืองพื้นที่ และเหมาะสำหรับทั้งงานติดตั้งถาวรและการใช้งานทั่วไป

ข้อควรระวัง

• ควรใช้อะแดปเตอร์จ่ายไฟ 5V/1A ตามที่กำหนด เพื่อป้องกันความเสียหายของอุปกรณ์
• หากต้องการใช้งาน 4K@60Hz ควรใช้สาย HDMI และอุปกรณ์ต้นทาง/ปลายทางที่รองรับ 4K@60Hz และ HDMI 2.0
• ควรตรวจสอบว่า TV, Monitor หรือ Projector รองรับความละเอียดและรูปแบบสัญญาณที่ต้องการใช้งาน
• ไม่ควรเสียบหรือถอดสาย HDMI อย่างรุนแรงหรือกระชากขณะอุปกรณ์กำลังทำงาน
• ติดตั้งในบริเวณที่มีอากาศถ่ายเท ไม่ควรวางอุปกรณ์ในพื้นที่ปิดหรือมีความร้อนสูง
• หลีกเลี่ยงการใช้งานในบริเวณที่มีน้ำ ความชื้นสูง ฝุ่นมาก หรือใกล้แหล่งความร้อน
• ก่อนเชื่อมต่อหรือเปลี่ยนสายสัญญาณจำนวนมาก ควรปิดอุปกรณ์หรือแหล่งจ่ายไฟเพื่อความปลอดภัย
• ประสิทธิภาพของสัญญาณภาพและเสียงอาจขึ้นอยู่กับ คุณภาพสาย HDMI ระยะสาย และความสามารถของอุปกรณ์ต้นทาง/ปลายทาง
• การส่งสัญญาณเสียงผ่าน SPDIF Optical หรือ Audio Out ควรตรวจสอบรูปแบบเสียงที่อุปกรณ์ปลายทางรองรับก่อนใช้งาน

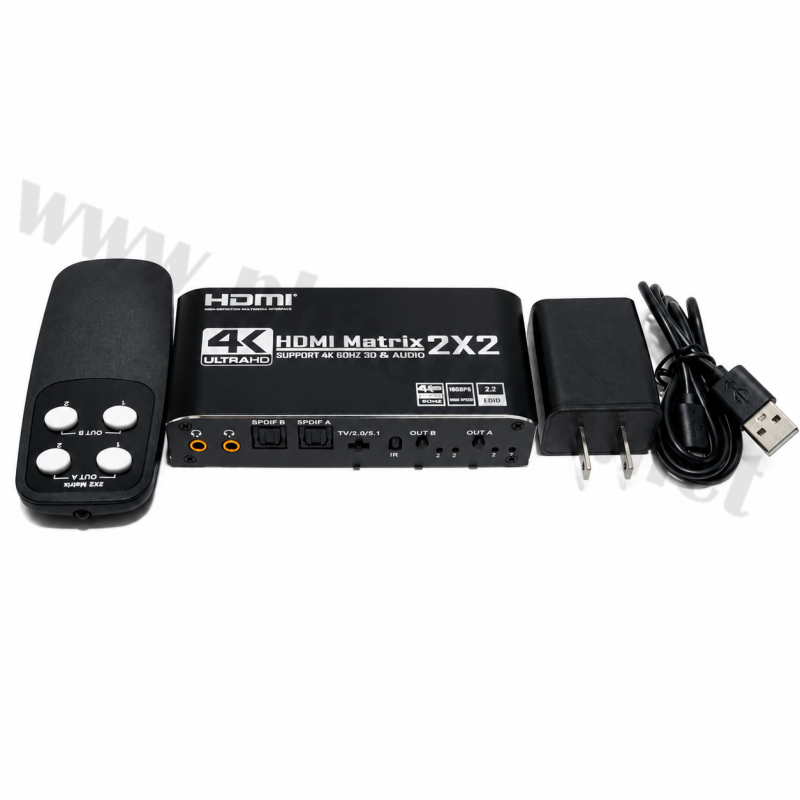

อุปกรณ์ที่จะได้รับ
1) HDMI Matrix Switch 2x2 รุ่น S-SP-MAK-202C × 1 เครื่อง
2) อะแดปเตอร์จ่ายไฟ 5V/1A × 1 ชุด
3) สาย USB to Micro USB สำหรับจ่ายไฟ × 1 เส้น
4) รีโมทคอนโทรล x 1ตัว
