HDMI ARC Audio Extractor & DAC Converter แปลงเสียง HDMI ARC Optical SPDIF Coaxial เป็น RCA L/R และ AUX 3.5mm (Digital to Analog) สำหรับ TV Soundbar Amplifier รุ่น S-ST-ET-F
อุปกรณ์แปลงและแยกสัญญาณเสียงดิจิทัลจาก HDMI ARC, Optical SPDIF และ Coaxial เพื่อส่งออกเป็นเสียงแบบ Analog ผ่าน RCA L/R และ AUX 3.5mm พร้อมรองรับเอาต์พุตเสียงดิจิทัล Optical และ Coaxial เหมาะสำหรับเชื่อมต่อ TV เข้ากับ Soundbar, Amplifier, ลำโพง, หูฟัง และระบบโฮมเธียเตอร์ ช่วยให้สามารถนำอุปกรณ์เสียงรุ่นต่าง ๆ มาใช้งานร่วมกันได้อย่างสะดวก รองรับการแปลงสัญญาณ PCM/LPCM พร้อมอัตราการสุ่มสัญญาณสูงสุด 192kHz ให้เสียงคมชัดและมีรายละเอียด เหมาะสำหรับการรับชมภาพยนตร์ เล่นเกม หรือฟังเพลง นอกจากนี้ยังมี CEC Function ในโหมด HDMI ARC ช่วยให้สามารถปรับระดับเสียง RCA และ AUX ผ่านรีโมททีวีได้ โดยตัวเครื่องมาพร้อมสวิตช์เลือกโหมด ARC/Coaxial/SPDIF ใช้งานง่ายแบบ Plug & Play ไม่ต้องติดตั้งไดรเวอร์ เหมาะสำหรับการอัปเกรดระบบเสียงภายในบ้านและเชื่อมต่ออุปกรณ์เสียงหลากหลายรูปแบบ

คุณสมบัติสินค้า

• HDMI ARC Audio Extractor & DAC Converter สำหรับแยกและแปลงสัญญาณเสียงจาก HDMI ARC
• รองรับอินพุตเสียงดิจิทัล HDMI ARC, Optical SPDIF และ Coaxial
• รองรับเอาต์พุตเสียงหลากหลายรูปแบบ ได้แก่ Optical SPDIF, Coaxial, RCA L/R และ AUX 3.5mm
• แปลงสัญญาณเสียงดิจิทัล PCM/LPCM เป็น Analog Stereo เพื่อเชื่อมต่อกับเครื่องขยายเสียงและลำโพง
• รองรับอัตราการสุ่มสัญญาณเสียงสูงสุด 192kHz ช่วยให้ได้เสียงที่มีรายละเอียดและความคมชัดสูง
• รองรับการส่งสัญญาณเสียงแบบ 5.1 Channel เมื่อใช้งานร่วมกับระบบเสียงที่รองรับ
• มีสวิตช์เลือกแหล่งสัญญาณ ARC/Coaxial/SPDIF ใช้งานและสลับโหมดได้ง่าย
• รองรับ CEC Function ในโหมด HDMI ARC สามารถปรับระดับเสียง RCA L/R และ AUX ผ่านรีโมททีวีได้
• ใช้งานแบบ Plug & Play ไม่จำเป็นต้องติดตั้งไดรเวอร์หรือซอฟต์แวร์เพิ่มเติม
• รองรับการเชื่อมต่อกับ TV, Soundbar, Amplifier, AV Receiver, Speaker และ Headphone
• รองรับอุปกรณ์ต้นทางหลากหลาย เช่น Blu-ray/DVD Player, PS3/PS4/PS5, Xbox, Computer, Laptop และ DVR
• เหมาะสำหรับการนำทีวีที่มี HDMI ARC มาเชื่อมต่อกับเครื่องเสียงที่มีอินเทอร์เฟซ RCA, AUX, Optical หรือ Coaxial
• ตัวเครื่องอะลูมิเนียมสีดำ แข็งแรง ขนาดกะทัดรัด เหมาะสำหรับติดตั้งในระบบ Home Theater
• ไม่รองรับการถอดรหัสเสียงแบบ Dolby/DTS โดยควรตั้งค่าแหล่งสัญญาณเสียงเป็น PCM/LPCM
• ในโหมด HDMI ARC ทีวีต้องมีพอร์ตที่ระบุว่า HDMI ARC และควรเปิดใช้งานฟังก์ชัน CEC เพื่อให้ระบบทำงานได้อย่างสมบูรณ์

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. การใช้งานโหมด HDMI ARC กับ TV
-เชื่อมต่อสาย HDMI จากพอร์ต HDMI ARC ของ TV เข้ากับพอร์ต ARC INPUT ของตัวเครื่อง
-เชื่อมต่อเอาต์พุตเสียงของตัวเครื่องเข้ากับ Soundbar, Amplifier หรือลำโพง ผ่าน RCA L/R, AUX 3.5mm, Optical หรือ Coaxial ตามต้องการ
-ต่ออะแดปเตอร์ไฟ DC 5V เข้ากับตัวเครื่อง
-เลื่อนสวิตช์เลือกโหมดไปที่ ARC
-เข้าเมนูตั้งค่าเสียงของ TV แล้วตั้งค่า
เปิด CEC
เลือก Audio Output เป็น HDMI ARC
ตั้ง Audio Format เป็น PCM/LPCM/Source
เปิดเพลงหรือวิดีโอบน TV และตรวจสอบเสียงจากอุปกรณ์ปลายทาง
2. การใช้งาน Optical SPDIF
เชื่อมต่อสาย Optical/Toslink จากอุปกรณ์ต้นทางเข้าพอร์ต SPDIF INPUT
เชื่อมต่อเอาต์พุตของตัวเครื่องไปยัง Amplifier, Soundbar หรือลำโพง
ต่อไฟ DC 5V
เลื่อนสวิตช์เลือกโหมดไปที่ SPDIF
ตั้งค่าอุปกรณ์ต้นทางให้ส่งสัญญาณเสียงแบบ PCM/LPCM
3. การใช้งาน Coaxial
เชื่อมต่อสาย Coaxial จากอุปกรณ์ต้นทางเข้าพอร์ต Coaxial Input
เชื่อมต่อเอาต์พุตเสียงของตัวเครื่องไปยังอุปกรณ์ปลายทาง
ต่อไฟ DC 5V
เลื่อนสวิตช์ไปที่โหมด Coaxial
ตั้งค่าอุปกรณ์ต้นทางเป็น PCM/LPCM
4. การเชื่อมต่อเอาต์พุตเสียง
สามารถเลือกใช้งานเอาต์พุตได้ตามอุปกรณ์ที่มี ได้แก่
RCA L/R → เครื่องขยายเสียง/ลำโพง/AV Receiver
AUX 3.5mm → หูฟัง/ลำโพงที่มีช่อง AUX
Optical SPDIF → Soundbar / AV Receiver
Coaxial → เครื่องเสียงหรือ DAC ที่รองรับ Coaxial
5. หาก HDMI ARC ไม่มีเสียง
ตรวจสอบว่า TV มีพอร์ตที่ระบุว่า HDMI ARC
ตรวจสอบว่าเปิดฟังก์ชัน CEC แล้ว
ตั้ง Audio Output เป็น HDMI ARC
ตั้ง Audio Format เป็น PCM หรือ LPCM
ถอดสาย HDMI และสายไฟออก รอสักครู่ แล้วเชื่อมต่อใหม่
หากยังไม่ทำงาน แนะนำให้ทดลองเปลี่ยนสาย HDMI โดยควรใช้สาย HDMI 2.0 (19+1) เพื่อความเสถียรในการรับส่งสัญญาณ

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีและประโยชน์ในการใช้งาน

• รองรับการเชื่อมต่อหลากหลายรูปแบบ ทั้ง HDMI ARC, Optical SPDIF และ Coaxial ช่วยให้ใช้งานร่วมกับอุปกรณ์เสียงหลายประเภท
• แปลงเสียงดิจิทัลเป็น Analog ได้ รองรับเอาต์พุต RCA L/R และ AUX 3.5mm สำหรับเครื่องขยายเสียง ลำโพง หรือหูฟัง
• รองรับอัตราการสุ่มสัญญาณสูงสุด 192kHz ช่วยให้การถ่ายทอดเสียงมีรายละเอียดและความคมชัด
• เพิ่มความยืดหยุ่นให้ระบบเสียง ช่วยเชื่อมต่อ TV รุ่นใหม่กับเครื่องเสียงรุ่นเก่าที่ไม่มี HDMI ARC ได้
• รองรับ CEC ในโหมด HDMI ARC สามารถปรับระดับเสียง RCA และ AUX ผ่านรีโมท TV ได้เมื่ออุปกรณ์และการตั้งค่ารองรับ
• เลือกแหล่งสัญญาณได้ง่าย ด้วยสวิตช์ ARC/Coaxial/SPDIF บนตัวเครื่อง
• ใช้งานง่ายแบบ Plug & Play ไม่ต้องติดตั้งไดรเวอร์หรือซอฟต์แวร์เพิ่มเติม
• เหมาะกับระบบ Home Theater สามารถใช้ร่วมกับ TV, Soundbar, Amplifier, AV Receiver, Speaker และอุปกรณ์เสียงอื่น ๆ
• ตัวเครื่องกะทัดรัดและแข็งแรง ติดตั้งง่าย เหมาะสำหรับใช้งานภายในบ้าน ห้องประชุม หรือระบบความบันเทิง

ข้อควรระวัง

• ตัวเครื่องรองรับสัญญาณเสียง PCM/LPCM เป็นหลัก ควรตั้งค่าอุปกรณ์ต้นทางเป็น PCM หรือ LPCM
• ไม่รองรับการถอดรหัส Dolby/DTS หากส่งสัญญาณเสียงในรูปแบบที่ไม่รองรับ อาจทำให้ไม่มีเสียงหรือเสียงผิดปกติ
• การใช้งาน HDMI ARC ต้องตรวจสอบว่า TV มีพอร์ตที่ระบุว่า HDMI ARC
• ควรเปิดฟังก์ชัน CEC บน TV หากต้องการใช้งานการควบคุมระดับเสียงผ่านรีโมท
• ตรวจสอบทิศทาง Input/Output และเลือกโหมด ARC/Coaxial/SPDIF ให้ตรงกับแหล่งสัญญาณก่อนใช้งาน
• ใช้อะแดปเตอร์ไฟ DC 5V ตามสเปกของอุปกรณ์ และไม่ควรใช้แหล่งจ่ายไฟที่มีแรงดันไม่ตรงกัน
• ควรเชื่อมต่อและถอดสายสัญญาณอย่างระมัดระวัง โดยเฉพาะหัว Optical และ HDMI
• ไม่ควรวางตัวเครื่องในบริเวณที่มี ความชื้น น้ำ ความร้อนสูง หรือฝุ่นมาก
• หาก HDMI ARC ไม่ทำงาน ให้ลองถอดสาย HDMI และสายไฟออก รอสักครู่ แล้วเชื่อมต่อใหม่ หรือเปลี่ยนสาย HDMI ที่มีคุณภาพเหมาะสม
• ประสิทธิภาพของระบบเสียงยังขึ้นอยู่กับ TV, แหล่งสัญญาณ, สายสัญญาณ และอุปกรณ์เสียงปลายทาง ที่นำมาใช้งานร่วมกัน

อุปกรณ์ที่จะได้รับ

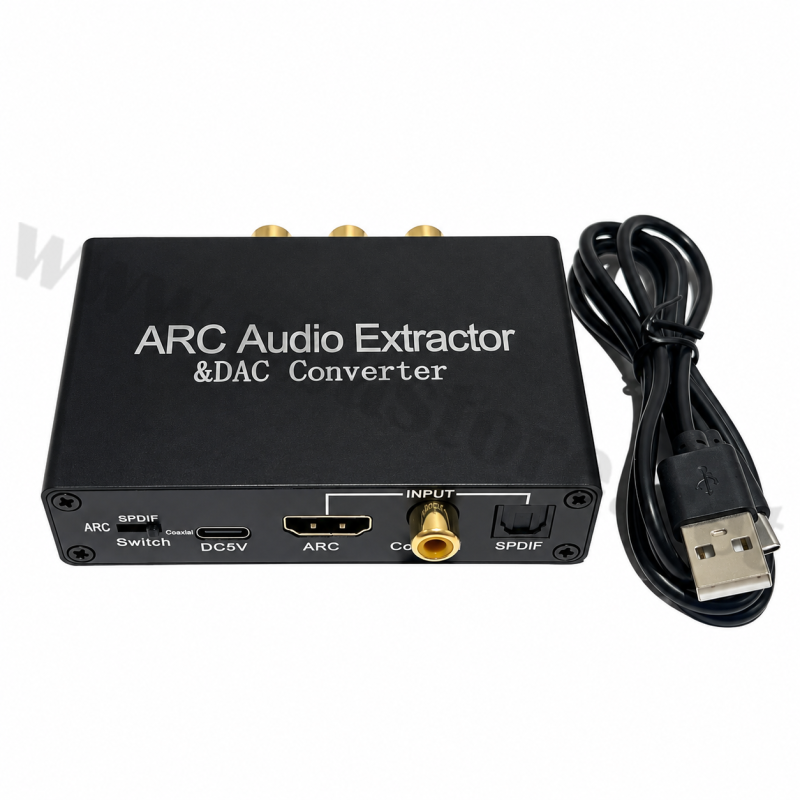

1) HDMI ARC Audio Extractor & DAC Converter รุ่น S-ST-ET-F จำนวน 1 เครื่อง
2) สาย USB to Type-C จำนวน 1 เส้น
