Digital Optical Audio Switch 3x1 สวิตช์สลับสัญญาณเสียง Optical Toslink SPDIF พร้อมรีโมทคอนโทรล รุ่น S-ST-AS-301
อุปกรณ์สำหรับสลับสัญญาณเสียงดิจิทัลผ่านระบบ Optical Toslink / SPDIF ได้สูงสุด 3 แหล่งสัญญาณเข้า และเลือกส่งออกไปยังอุปกรณ์รับเสียง 1 ช่อง ช่วยให้ใช้งานอุปกรณ์หลายประเภท เช่น เครื่องเล่น Blu-ray, PS3, PS4, Xbox, Apple TV หรืออุปกรณ์อื่น ๆ ร่วมกับ Soundbar, Home Theater, Amplifier และ AV Receiver ได้อย่างสะดวก โดยรองรับรูปแบบเสียง LPCM 2.0, DTS และ Dolby Digital (AC-3) พร้อมระบบเลือกช่องสัญญาณด้วยปุ่มบนตัวเครื่องหรือรีโมทอินฟราเรด ตัวเครื่องออกแบบให้ใช้งานง่ายแบบ Plug & Play ไม่ต้องติดตั้งซอฟต์แวร์เพิ่มเติม พร้อมระบบจดจำสถานะช่องสัญญาณล่าสุด ระบบป้องกันแรงดันไฟเกิน และรองรับการส่งสัญญาณผ่านสายไฟเบอร์ออปติกได้ไกลสูงสุด 40 เมตร เหมาะสำหรับการใช้งานด้านระบบเสียงภายในบ้าน ห้องประชุม ห้องบันเทิง และงานติดตั้งระบบ Audio ที่ต้องการความสะดวกในการสลับแหล่งสัญญาณหลายอุปกรณ์

คุณสมบัติสินค้า

• รองรับการสลับสัญญาณ Optical Audio แบบ 3 Input/1 Output เชื่อมต่ออุปกรณ์ต้นทางได้สูงสุด 3 เครื่อง และเลือกส่งสัญญาณออก 1 เครื่อง
• รองรับพอร์ตอินพุต 3 × Optical SPDIF/Toslink
• รองรับพอร์ตเอาต์พุต 1 × Optical SPDIF/Toslink
• รองรับรูปแบบเสียง LPCM 2.0/DTS/Dolby Digital (AC-3)
• คุณภาพเสียงแบบ Lossless ช่วยส่งสัญญาณเสียงได้อย่างคมชัด โดยไม่สูญเสียคุณภาพเสียง
• รองรับระยะส่งสัญญาณสูงสุด 40 เมตร เมื่อใช้สายไฟเบอร์ออปติกที่มีค่าการสูญเสียไม่เกิน 0.2 dB/m
• สามารถเลือกสลับช่องสัญญาณได้ทั้ง ปุ่มบนตัวเครื่องและรีโมท IR
• มีระบบ Signal Retiming ช่วยปรับจังหวะและความเสถียรของสัญญาณ
• รองรับ ระบบจดจำสถานะการทำงานล่าสุด เมื่อปิดและเปิดเครื่องใหม่
• มี LED แสดงสถานะการทำงาน ช่วยให้ตรวจสอบสถานะได้สะดวก
• มีระบบ ป้องกันแรงดันไฟเกิน (Overvoltage Protection) ช่วยป้องกันความเสียหายจากการจ่ายไฟไม่เหมาะสม
• รองรับการใช้งานแบบ Plug & Play ติดตั้งง่าย ไม่ต้องติดตั้งซอฟต์แวร์เพิ่มเติม
• ใช้ไฟเลี้ยง DC 5V ผ่านสาย USB
• มาพร้อม รีโมทคอนโทรล IR และสาย IR Extender สำหรับควบคุมและเลือกช่องสัญญาณจากระยะไกล
• รองรับการใช้งานร่วมกับอุปกรณ์ เช่น PS3, PS4, Xbox, Blu-ray Player, Apple TV, HD DVD, Home Theater, Soundbar, Amplifier และ AV Receiver
• ขนาดกะทัดรัด 6.2 × 5.8 × 2.4 ซม.
• น้ำหนักประมาณ 65 กรัม

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.เชื่อมต่ออุปกรณ์ต้นทาง

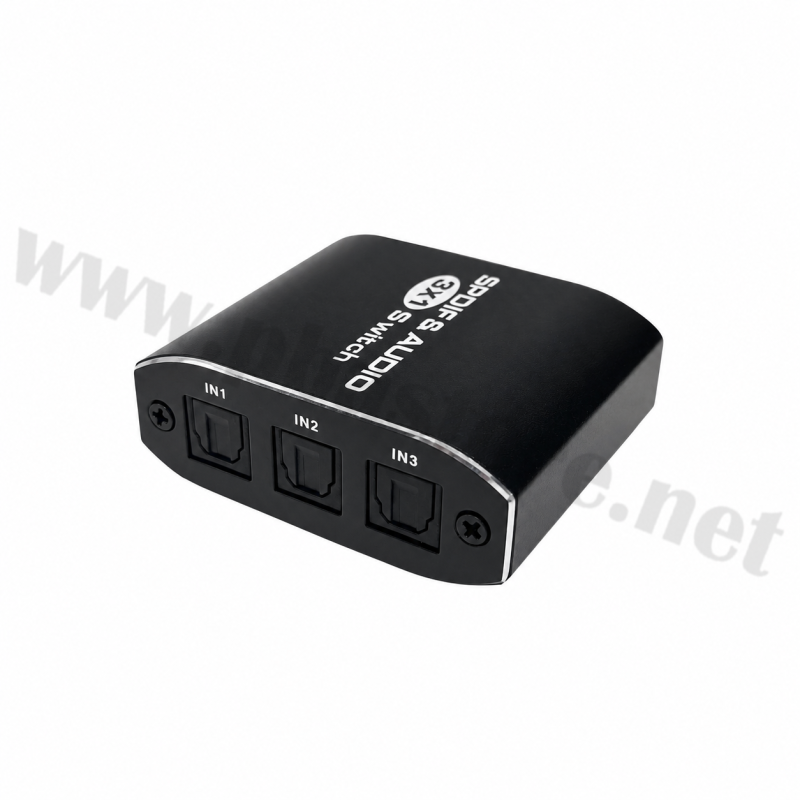

นำสาย Optical Toslink เชื่อมต่อจากอุปกรณ์ที่ต้องการใช้งาน เช่น PS4, Xbox, Blu-ray Player หรือ Apple TV เข้ากับช่อง IN1, IN2 หรือ IN3 ของ S-ST-AS-301
2.เชื่อมต่ออุปกรณ์ปลายทาง
ใช้สาย Optical Toslink อีกเส้น เชื่อมต่อจากช่อง OUTPUT ของ S-ST-AS-301 ไปยังอุปกรณ์รับเสียง เช่น Soundbar, Home Theater, Amplifier หรือ AV Receiver
3.จ่ายไฟให้ตัวเครื่อง
เชื่อมต่อสาย USB 5V เข้ากับช่อง MICRO 5V และแหล่งจ่ายไฟ USB ที่เหมาะสม
4.เปิดอุปกรณ์ทั้งหมด
เปิดอุปกรณ์ต้นทางและอุปกรณ์รับเสียง จากนั้นตรวจสอบว่าทั้งสองฝั่งพร้อมใช้งาน
5.เลือกช่องสัญญาณเสียง
กดปุ่ม Switch บนตัวเครื่องเพื่อสลับระหว่าง IN1, IN2 และ IN3 หรือใช้ รีโมทคอนโทรล IR เพื่อเลือกช่องสัญญาณที่ต้องการจากระยะไกล
6.ตรวจสอบสัญญาณเสียง
เมื่อเลือกช่องสัญญาณแล้ว เสียงจากอุปกรณ์ต้นทางที่เลือกจะถูกส่งผ่าน Optical ไปยังอุปกรณ์ปลายทางโดยตรง
7.การใช้งานครั้งต่อไป
ตัวเครื่องรองรับการ จดจำสถานะช่องสัญญาณล่าสุด เมื่อปิดและเปิดเครื่องใหม่ จึงช่วยลดขั้นตอนในการตั้งค่าใหม่

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า

• รองรับอุปกรณ์ต้นทางได้ถึง 3 เครื่อง ช่วยลดความยุ่งยากในการถอด–เสียบสาย Optical สลับอุปกรณ์
• สลับช่องสัญญาณได้สะดวก สามารถเลือกผ่านปุ่มบนตัวเครื่องหรือรีโมท IR
• ส่งสัญญาณเสียงแบบดิจิทัล ผ่าน Optical Toslink ช่วยคงคุณภาพเสียงระหว่างการส่งสัญญาณ
• รองรับระบบเสียงหลายรูปแบบ ได้แก่ LPCM 2.0, DTS และ Dolby Digital (AC-3)
• รองรับการส่งสัญญาณไกลสูงสุด 40 เมตร เมื่อใช้สายไฟเบอร์ออปติกตามข้อกำหนด
• ติดตั้งง่ายแบบ Plug & Play ไม่ต้องลงโปรแกรมหรือไดรเวอร์เพิ่มเติม
• มีระบบจำสถานะล่าสุด ช่วยให้กลับมาใช้งานต่อได้สะดวก
• ตัวเครื่องขนาดกะทัดรัด ประหยัดพื้นที่และเหมาะกับการติดตั้งในพื้นที่จำกัด

ประโยชน์ในการใช้งาน

• เหมาะสำหรับ ระบบ Home Theater ที่มีอุปกรณ์ต้นทางหลายเครื่อง
• ใช้รวมสัญญาณเสียงจาก PS3, PS4, Xbox, Blu-ray Player, Apple TV และอุปกรณ์ Optical อื่น ๆ เข้าสู่อุปกรณ์รับเสียงเพียงเครื่องเดียว
• เหมาะสำหรับเชื่อมต่อกับ Soundbar, Amplifier, AV Receiver และชุดเครื่องเสียง
• ช่วยจัดระเบียบระบบสายสัญญาณ ลดการถอดและเปลี่ยนสาย Optical บ่อย ๆ
• เหมาะสำหรับ ห้องดูหนัง ห้องเล่นเกม ห้องประชุม และห้องบันเทิง
• สามารถควบคุมการสลับสัญญาณจากระยะไกลด้วยรีโมท ช่วยเพิ่มความสะดวกในการใช้งาน


ข้อควรระวัง

• ตรวจสอบให้แน่ใจว่าอุปกรณ์ต้นทางและปลายทาง รองรับ Optical SPDIF/Toslink
• ใช้แหล่งจ่ายไฟ 5V USB ตามที่กำหนด และหลีกเลี่ยงการใช้แหล่งจ่ายไฟที่มีแรงดันไม่เหมาะสม
• ไม่ควรเสียบหรือถอดสาย Optical ด้วยแรงมากเกินไป เพื่อป้องกันความเสียหายของหัวต่อ
• ควรปิดหรือถอดแหล่งจ่ายไฟก่อนเปลี่ยนการเชื่อมต่อสาย หากจำเป็นต้องถอดสายหลายจุด
• หากต้องการส่งสัญญาณระยะไกล ควรใช้สาย Optical ที่มีคุณภาพและมีค่าการสูญเสีย ไม่เกิน 0.2 dB/m
• หลีกเลี่ยงการวางเครื่องในบริเวณที่มี ความชื้นสูง น้ำ ความร้อนจัด หรือฝุ่นมาก
• รีโมทคอนโทรลต้องหันไปทางตัวรับสัญญาณ IR เพื่อให้สามารถควบคุมได้อย่างถูกต้อง
• ก่อนใช้งานรีโมทครั้งแรก ควรถอด แผ่นพลาสติกฉนวนแบตเตอรี่ ออก

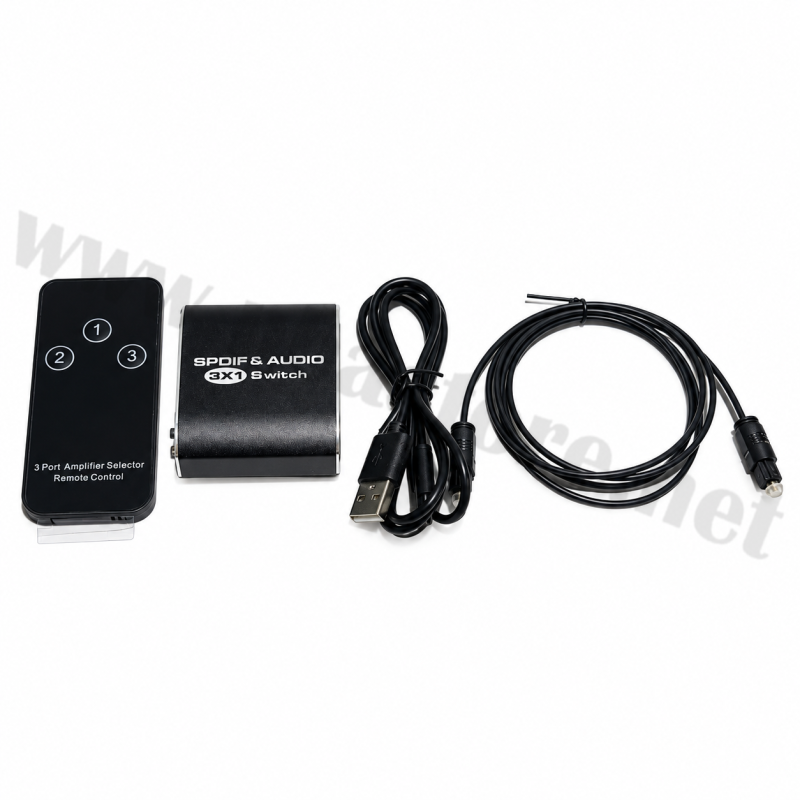

อุปกรณ์ที่จะได้รับ
1) Optical Audio Switch 3×1 x1
2) สาย USB สำหรับจ่ายไฟ 5V x1
3) รีโมทคอนโทรล IR x1
4) สาย IR Extender x1
5) คู่มือการใช้งาน x1
