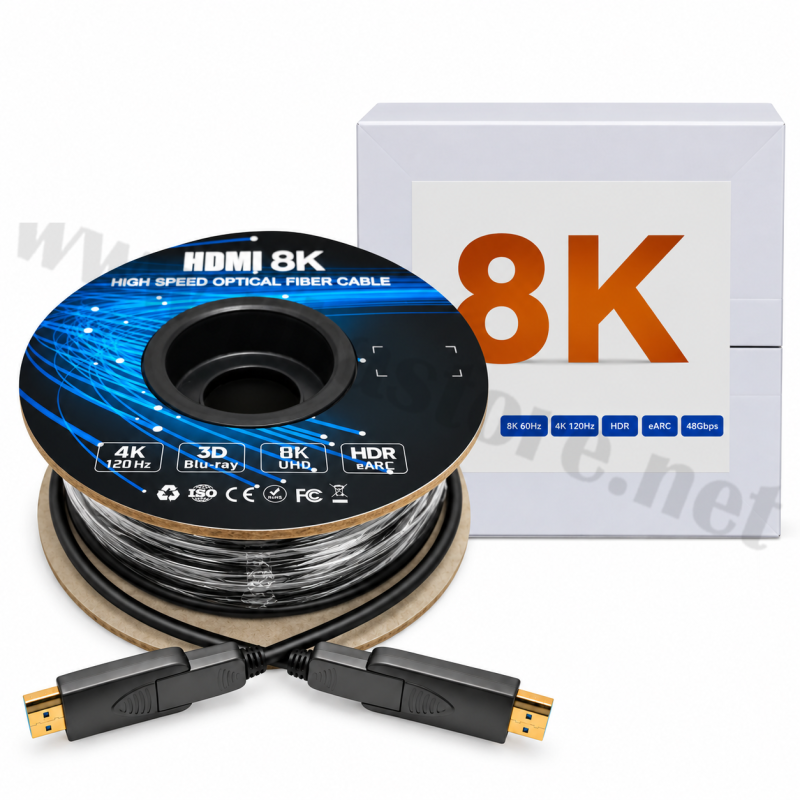

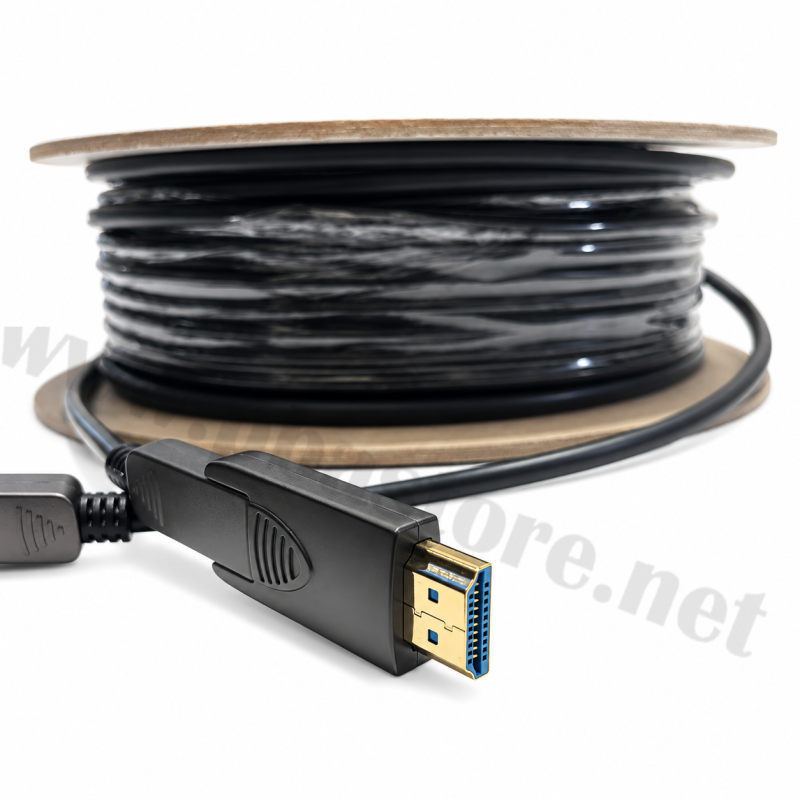

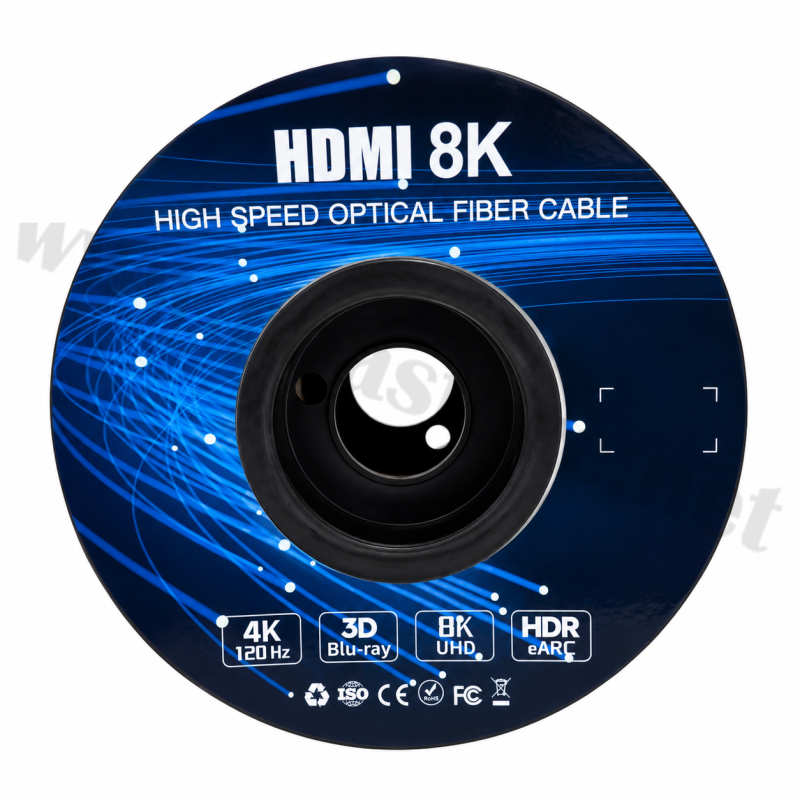

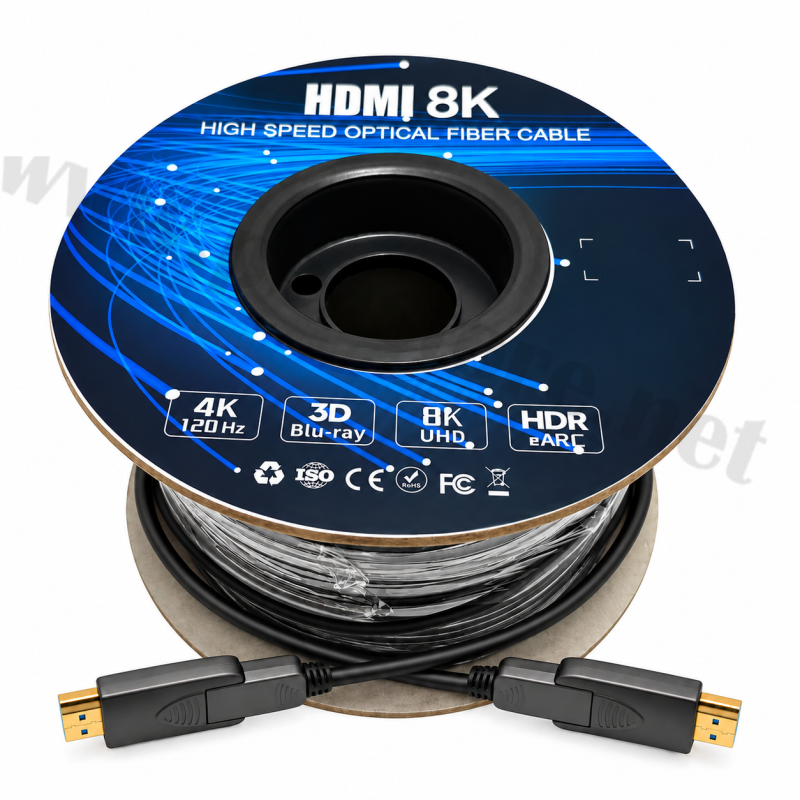

สาย HDMI Fiber Optic AOC 8K@60Hz HDMI 2.1 แบบ Dual-Ended หัวถอดได้ สำหรับร้อยท่อ 70M HYPERLINK
ออกแบบมาเพื่อการส่งสัญญาณภาพและเสียงความละเอียดสูงในระยะไกล โดยใช้ใยแก้วนำแสงเป็นตัวกลางในการส่งสัญญาณ รองรับมาตรฐาน HDMI 2.1 และความละเอียดสูงสุด 8K@60Hz (4:4:4) พร้อมหัวเชื่อมต่อขนาดกะทัดรัดแบบ Type D ที่สามารถใช้งานร่วมกับหัวแปลง HDMI Type A ช่วยให้สะดวกต่อการเดินสายและร้อยผ่านท่อหรือพื้นที่แคบ เหมาะสำหรับงานติดตั้งระบบภาพระดับมืออาชีพ ตัวสายเป็นโครงสร้างแบบ Hybrid Fiber Optic + Copper ช่วยลดปัญหาสัญญาณรบกวนจากคลื่นแม่เหล็กไฟฟ้าและคลื่นวิทยุ ให้การส่งสัญญาณมีความเสถียร พร้อมใช้งานแบบ Plug & Play ไม่ต้องต่อไฟเลี้ยงภายนอก เหมาะสำหรับห้องประชุม ห้องโฮมเธียเตอร์ ศูนย์แสดงสินค้า ระบบจอภาพขนาดใหญ่ และงานติดตั้งที่ต้องเดินสาย HDMI ระยะไกล

คุณสมบัติสินค้า

• รองรับมาตรฐาน HDMI 2.1 พร้อมรองรับการทำงานย้อนหลังกับ HDMI 1.4
• รองรับความละเอียดสูงสุด 8K@60Hz (4:4:4) และ 4K@120Hz ให้ภาพคมชัดและลื่นไหล
• แบนด์วิดท์การส่งสัญญาณ 18Gbps รองรับการส่งสัญญาณภาพความละเอียดสูง

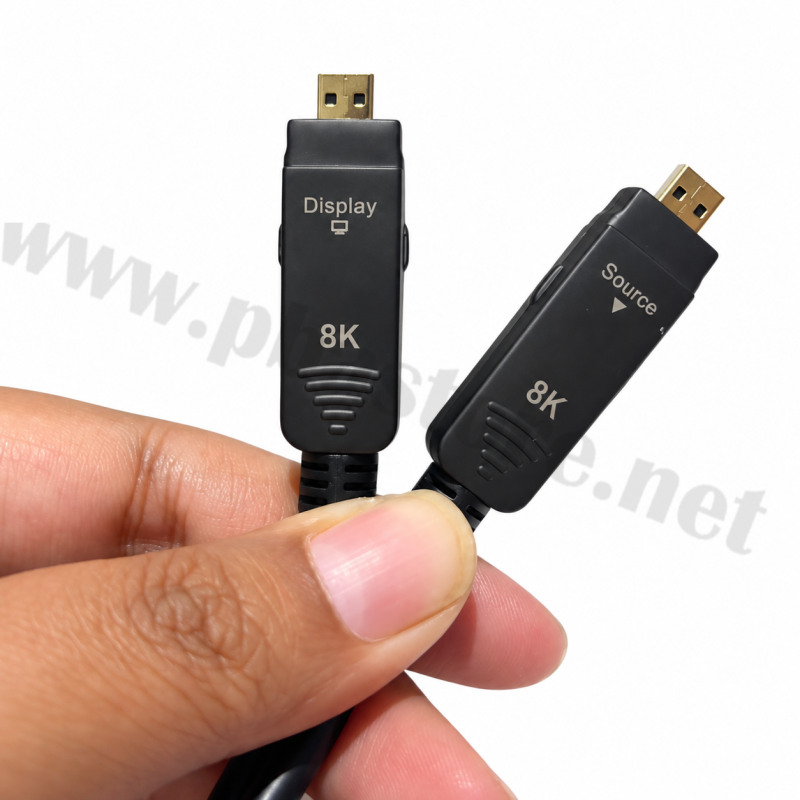

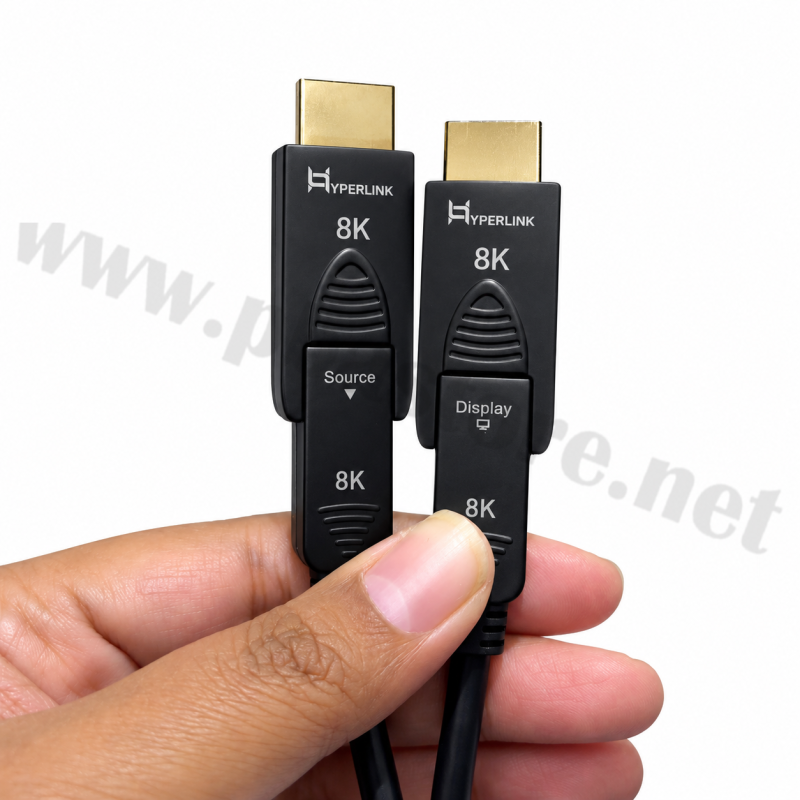

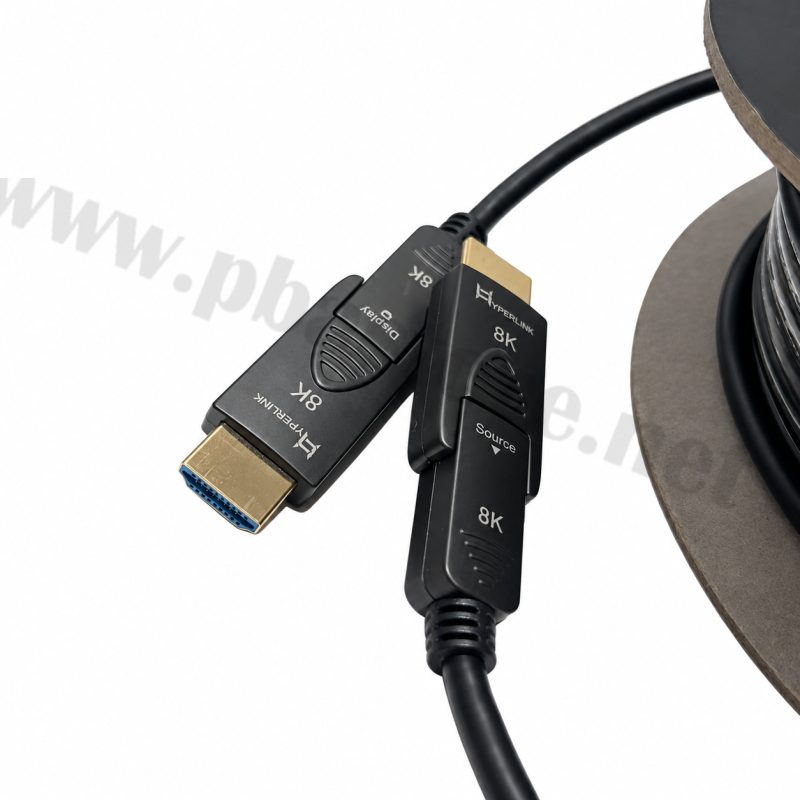

• หัวต่อแบบ Dual-Ended ใช้หัว HDMI Type D พร้อมหัวแปลง Type A
• หัว Type D ขนาดกะทัดรัด เพียงประมาณ 35 × 13.9 × 8.6 มม. ช่วยให้สะดวกต่อการร้อยผ่านท่อหรือพื้นที่แคบ

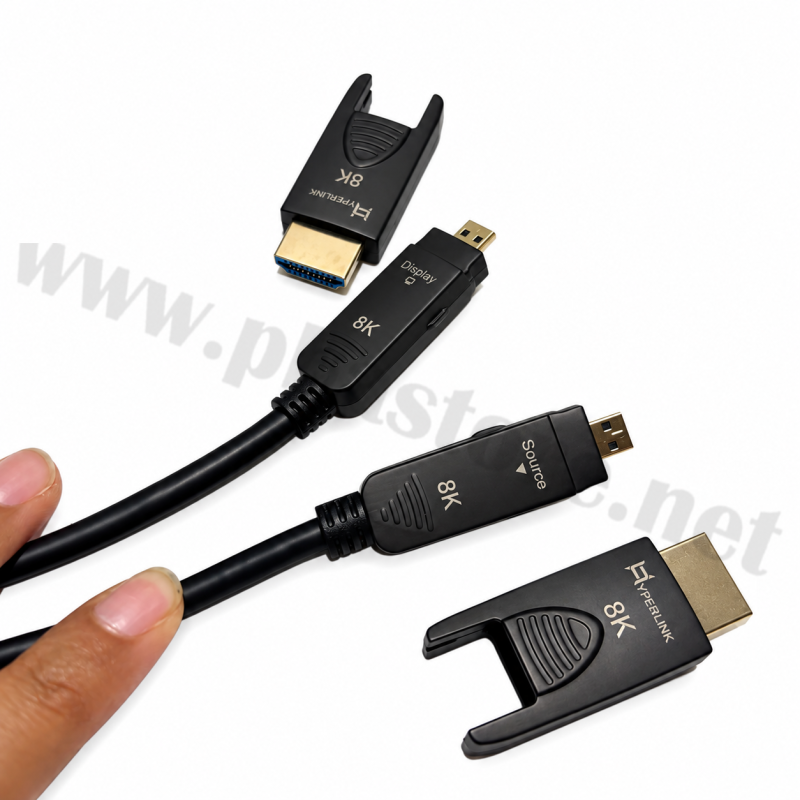

• หัวถอดได้ ช่วยลดขนาดบริเวณหัวสายขณะติดตั้งและร้อยท่อ
• สาย Hybrid Fiber Optic + Copper ภายในประกอบด้วยใยแก้วนำแสง 4 เส้น และตัวนำไฟฟ้า 7 เส้น พร้อมเสริมความแข็งแรงด้วย Aramid
• เส้นผ่านศูนย์กลางสายเพียงประมาณ 4.8 มม. เหมาะสำหรับงานติดตั้งที่ต้องการความเรียบร้อยและประหยัดพื้นที่
• ใช้เทคโนโลยี Optical Engine สำหรับส่งสัญญาณระยะไกล และเป็นระบบ Plug & Play ไม่ต้องใช้แหล่งจ่ายไฟภายนอก
• รองรับ HDCP 2.3 สำหรับการส่งสัญญาณคอนเทนต์ความละเอียดสูง
• รองรับ Audio Return Channel (ARC)
• ใช้ไฟจาก HDMI +5V ไม่ต้องต่อแหล่งจ่ายไฟเพิ่มเติม
• ทนต่อสัญญาณรบกวน EMI/RFI ด้วยการส่งสัญญาณความถี่สูงผ่าน Fiber Optic ช่วยให้การส่งสัญญาณมีเสถียรภาพ
• รองรับความยาวสาย 0–200 เมตร ตามข้อมูลในเอกสาร
• ช่วงอุณหภูมิใช้งาน -5°C ถึง +75°C
• ใช้กระแสไฟไม่เกิน 45mA และมีอัตราการใช้พลังงานไม่เกิน 250mW

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.ตรวจสอบอุปกรณ์ก่อนติดตั้ง
เตรียมอุปกรณ์ต้นทาง เช่น คอมพิวเตอร์ เครื่องเล่น Blu-ray หรืออุปกรณ์ส่งสัญญาณ HDMI และอุปกรณ์ปลายทาง เช่น TV, Projector หรือจอแสดงผลที่รองรับ HDMI
2.เตรียมสายสำหรับการร้อยท่อ
หากต้องติดตั้งสายภายในท่อ ให้ถอดหัวแปลง Type A ออกจากหัว Type D เพื่อให้ส่วนหัวสายมีขนาดกะทัดรัด ช่วยให้สามารถร้อยผ่านท่อหรือช่องติดตั้งที่มีพื้นที่จำกัดได้ง่ายขึ้น โดยหัว Type D มีขนาดประมาณ 35 × 13.9 × 8.6 มม.
3.ร้อยสายเข้าตามแนวติดตั้ง
ค่อย ๆ ดึงสายผ่านท่อโดยหลีกเลี่ยงการดึงกระชากหรือการหักงอสายอย่างรุนแรง จากนั้นจัดแนวสายให้เรียบร้อยตามตำแหน่งที่ต้องการติดตั้ง
4.ประกอบหัวสายกลับเข้าที่
หลังจากร้อยสายเรียบร้อยแล้ว ให้ติดตั้งหัวแปลง Type A กลับเข้ากับหัวสายตามรูปแบบของผลิตภัณฑ์
5.เชื่อมต่ออุปกรณ์ต้นทางและปลายทาง
เชื่อมต่อหัว HDMI เข้ากับอุปกรณ์ต้นทางและปลายทาง โดยตรวจสอบให้แน่ใจว่าหัวต่อเสียบเข้าพอร์ตจนสุดและอยู่ในตำแหน่งที่ถูกต้อง
6.เปิดใช้งานระบบ
สายใช้ไฟ HDMI +5V จากอุปกรณ์ จึงไม่จำเป็นต้องต่อแหล่งจ่ายไฟภายนอกหรืออุปกรณ์ขยายสัญญาณเพิ่มเติม
7.เลือกความละเอียดที่ต้องการใช้งาน
ตั้งค่าความละเอียดของอุปกรณ์ให้เหมาะสมกับจอแสดงผล โดยสายรองรับสูงสุด 8K@60Hz (4:4:4) และ 4K@120Hz

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า

• รองรับภาพความละเอียดสูง รองรับสูงสุด 8K@60Hz (4:4:4) และ 4K@120Hz ให้ภาพคมชัดและการเคลื่อนไหวที่ลื่นไหล
• รองรับ HDMI 2.1 และสามารถใช้งานย้อนหลังกับ HDMI 1.4 ได้
• เหมาะสำหรับการร้อยท่อ ด้วยหัว Type D ขนาดกะทัดรัด สามารถดึงผ่านท่อได้สะดวก
• หัวถอดได้ ช่วยลดขนาดส่วนหัวขณะติดตั้ง ทำให้เหมาะกับงานเดินสายแบบซ่อนภายในผนังหรือท่อ
• สายขนาดเล็กเพียงประมาณ 4.8 มม. ช่วยประหยัดพื้นที่ในการติดตั้ง
• ส่งสัญญาณผ่าน Fiber Optic ช่วยให้ทนต่อการรบกวนจากคลื่นแม่เหล็กไฟฟ้าและคลื่นความถี่วิทยุ
• ไม่ต้องใช้ไฟเลี้ยงภายนอก ใช้ไฟจาก HDMI +5V และออกแบบเป็นระบบ Plug & Play
• รองรับการส่งสัญญาณระยะไกล โดยข้อมูลผลิตภัณฑ์ระบุความยาวรองรับ 0–200 เมตร

ประโยชน์ในการใช้งาน

• เหมาะสำหรับ ระบบโฮมเธียเตอร์ ที่ต้องการส่งภาพความละเอียดสูง
• เหมาะสำหรับ ห้องประชุมและห้องเรียน ที่ต้องเดินสาย HDMI ซ่อนภายในผนังหรือท่อ
• ใช้เชื่อมต่อ Projector, TV และจอแสดงผลความละเอียดสูง
• เหมาะกับ โรงภาพยนตร์ สนามกีฬา หอประชุม และศูนย์ประชุม
• ใช้ใน สตูดิโอ ระบบป้ายโฆษณา และจอแสดงผล HD
• เหมาะสำหรับงานที่ต้องการ เดินสายระยะไกลและติดตั้งอย่างเป็นระเบียบ โดยไม่ต้องเพิ่มอุปกรณ์ขยายสัญญาณภายนอก

ข้อควรระวังในการใช้งาน

• ควร ตรวจสอบทิศทางและพอร์ตของหัวสาย ก่อนเชื่อมต่อ เนื่องจากสายมีส่วนหัว Type D และ Type A ตามโครงสร้างของผลิตภัณฑ์
• ขณะร้อยท่อควร ดึงสายอย่างระมัดระวัง และหลีกเลี่ยงการกระชากหรือทำให้สายเกิดการหักงอรุนแรง
• ไม่ควรออกแรงดึงที่บริเวณ หัว Connector หรือจุดต่อของสาย โดยตรง
• ควรตรวจสอบขนาดท่อและเส้นทางเดินสายให้เหมาะสมกับ เส้นผ่านศูนย์กลางสายประมาณ 4.8 มม. และขนาดหัว Type D ก่อนติดตั้ง
• ควรใช้งานภายในช่วงอุณหภูมิที่ระบุ คือ -5°C ถึง +75°C
• ผลิตภัณฑ์ในเอกสารระบุว่า ไม่รองรับ Ethernet Functionality ดังนั้นไม่ควรนำไปใช้งานแทนสาย HDMI ที่ต้องการฟังก์ชัน Ethernet
• ควรตรวจสอบความสามารถของอุปกรณ์ต้นทางและปลายทางร่วมด้วย เพื่อให้สามารถใช้งานความละเอียด เช่น 8K@60Hz หรือ 4K@120Hz ได้ตามต้องการ

อุปกรณ์ที่จะได้รับ
1) สาย HDMI Fiber Optic AOC HDMI 2.1 x1
