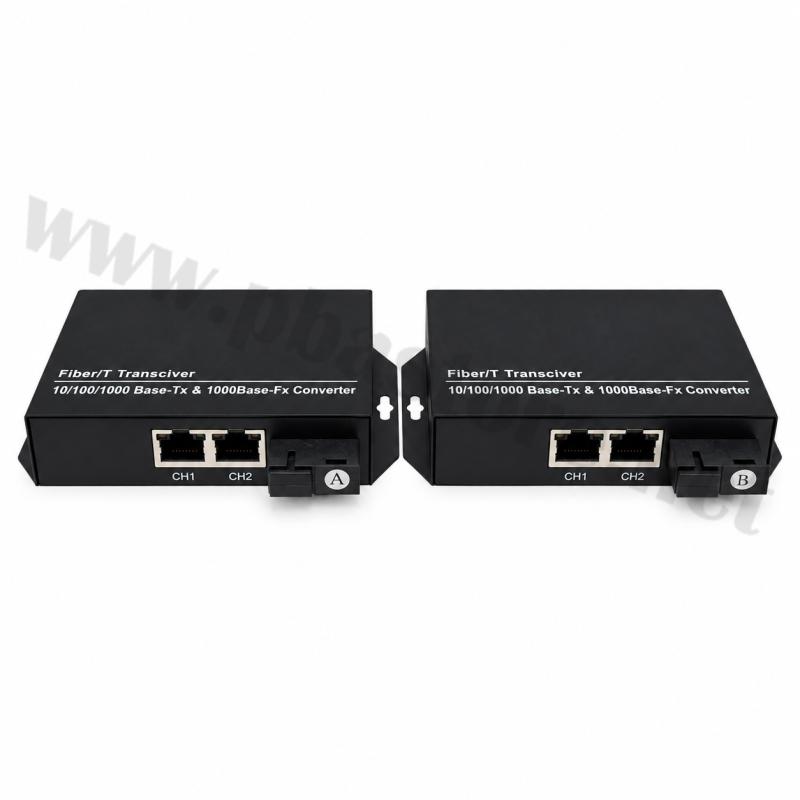

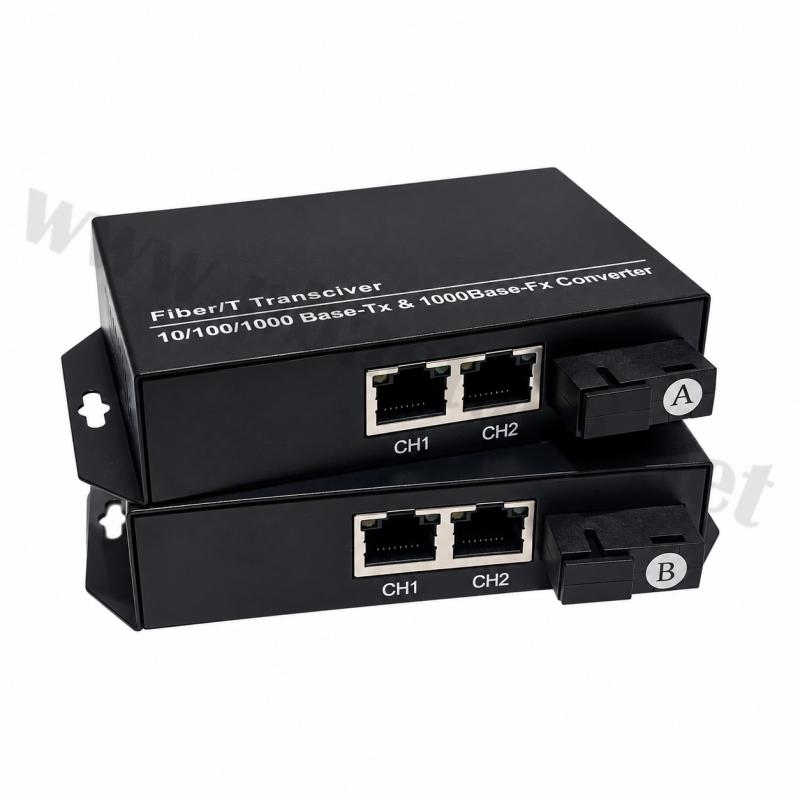

Gigabit Media Converter 10/100/1000Mbps 2-Port RJ45 to SC Single Mode Single Fiber 20KM รองรับ VLAN Isolation รองรับ VLAN Isolation
เป็นอุปกรณ์สำหรับแปลงสัญญาณเครือข่ายจาก Gigabit Ethernet RJ45 10/100/1000Mbps เป็นสัญญาณไฟเบอร์ออปติก 1000BASE-X เพื่อขยายระยะการเชื่อมต่อเครือข่ายผ่านสายไฟเบอร์ได้ไกล โดยรุ่นนี้รองรับ SC Single Mode Single Fiber แบบ BiDi ระยะทาง 20KM เป็นค่ามาตรฐาน จุดเด่นสำคัญคือระบบ VLAN Isolation แบบ Port-based Hardware ซึ่งแยกการรับส่งข้อมูลของแต่ละพอร์ต RJ45 ออกจากกันโดยไม่ต้องตั้งค่าซอฟต์แวร์ ช่วยลดการรบกวนจาก Broadcast และเหมาะสำหรับงานที่ต้องการแยกเครือข่าย เช่น ระบบกล้องวงจรปิด อาคารสำนักงาน หรือระบบเครือข่ายหลายผู้ใช้งาน

คุณสมบัติสินค้า

• รองรับการรับส่งข้อมูลความเร็ว 10/100/1000Mbps (Gigabit Ethernet)
• มาพร้อมพอร์ต RJ45 จำนวน 2 พอร์ต รองรับ Auto-Negotiation และ Auto MDI/MDI-X
• รองรับพอร์ตไฟเบอร์ 1000BASE-X จำนวน 1 พอร์ต โดยใช้หัวต่อ SC
• รองรับ Single Mode Single Fiber แบบ BiDi ระยะส่งมาตรฐานสูงสุด 20KM
• ใช้คลื่นแสง Tx 1310nm/Rx 1550nm
• รองรับ VLAN Isolation แบบ Port-Based Hardware แยกการทำงานของแต่ละพอร์ต RJ45 ออกจากกัน
• ระบบ VLAN Isolation ทำงานโดย ไม่ต้องตั้งค่าซอฟต์แวร์
• รองรับการทำงานแบบ Plug & Play ติดตั้งง่าย ไม่จำเป็นต้อง Configuration
• ใช้ระบบ Switching แบบ Store-and-Forward
• รองรับ Jumbo Frame สูงสุด 10KB เหมาะสำหรับการส่งข้อมูลวิดีโอความละเอียดสูง
• รองรับมาตรฐาน IEEE 802.3, IEEE 802.3u, IEEE 802.3ab, IEEE 802.3z และ IEEE 802.3x

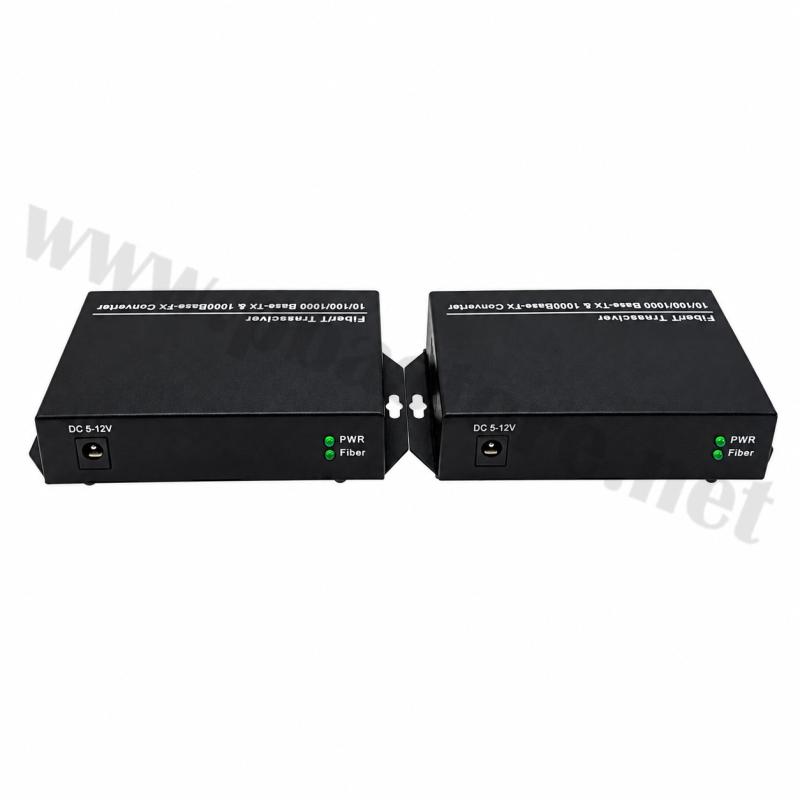

• มีไฟ LED แสดงสถานะ Power, Fiber Link และ Link/Activity ของแต่ละพอร์ต

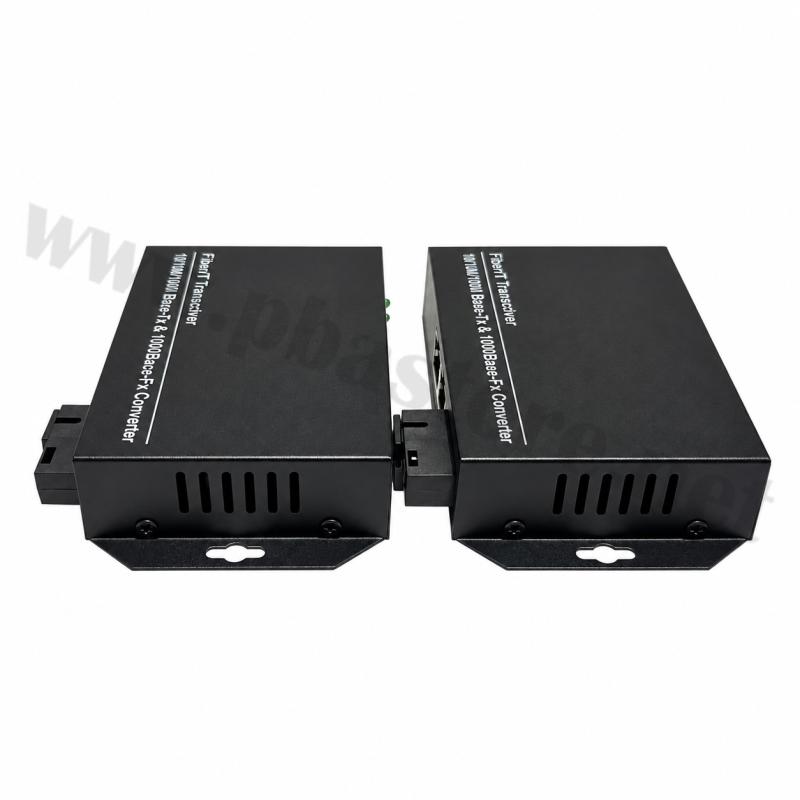

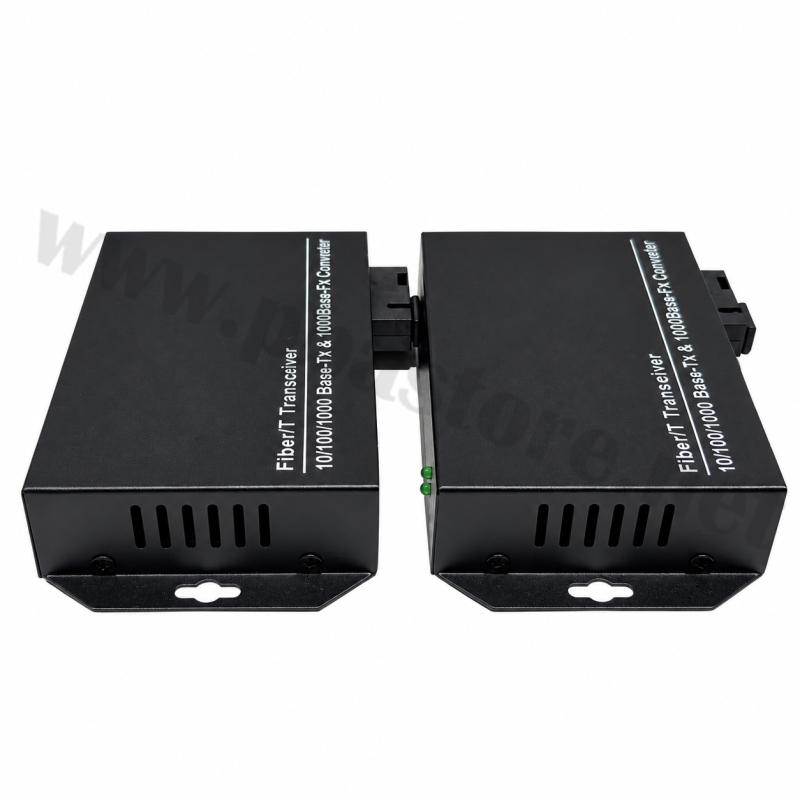

• ตัวเครื่องผลิตจาก โลหะ ช่วยระบายความร้อนได้ดี แข็งแรง และรองรับการติดตั้งแบบ Desktop/Wall Mount
• ใช้แหล่งจ่ายไฟ DC 5V และมีอะแดปเตอร์ภายนอกให้ในชุด
• ใช้พลังงานต่ำกว่า 6W
• รองรับการส่งผ่านสายทองแดงสูงสุด 100 เมตร สำหรับ 10/100/1000Mbps ตามประเภทสายที่รองรับ
• รองรับตัวเลือกไฟเบอร์แบบอื่น ได้แก่ Single Mode Dual Fiber และ Multi Mode Dual Fiber ตามสเปกของอุปกรณ์

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.เตรียมอุปกรณ์และสายสัญญาณ
เตรียม Media Converter, อะแดปเตอร์ไฟ DC 5V, สาย LAN และสาย Fiber Optic แบบ Single Mode Single Fiber (BiDi) หัว SC
2.เชื่อมต่อสาย LAN
นำสาย LAN จากอุปกรณ์เครือข่าย เช่น Switch, Router, NVR หรือกล้อง IP มาเชื่อมต่อเข้ากับพอร์ต RJ45 ของ Media Converter โดยรองรับความเร็ว 10/100/1000Mbps
3.เชื่อมต่อสาย Fiber Optic
เชื่อมต่อสายไฟเบอร์แบบ SC Single Mode Single Fiber เข้ากับพอร์ต Fiber ของอุปกรณ์ โดยรุ่นมาตรฐานรองรับการส่งข้อมูลระยะทางสูงสุด 20KM และใช้ BiDi Tx1310nm/Rx1550nm
4.เชื่อมต่อไฟเลี้ยง
เสียบอะแดปเตอร์ DC 5V เข้ากับตัว Media Converter จากนั้นเชื่อมต่อกับแหล่งจ่ายไฟ
5.ตรวจสอบไฟแสดงสถานะ
ตรวจสอบไฟ LED Power, Fiber Link และ RJ45 Link/Activity เพื่อยืนยันว่าอุปกรณ์และการเชื่อมต่อทำงานตามปกติ
6.ใช้งานระบบ VLAN Isolation
เมื่อเชื่อมต่อเรียบร้อย ระบบ Port-Based VLAN Isolation จะทำการแยกการรับส่งข้อมูลระหว่างพอร์ต RJ45 โดยอัตโนมัติ ไม่จำเป็นต้องตั้งค่าซอฟต์แวร์เพิ่มเติม เหมาะสำหรับการแยกเครือข่ายหรือแยก Traffic ของผู้ใช้งานแต่ละพอร์ต
7.ทดสอบการเชื่อมต่อ
ตรวจสอบ Link/Activity ของแต่ละพอร์ต และทดสอบการรับส่งข้อมูลระหว่างอุปกรณ์ต้นทางและปลายทาง หากไฟ Link ติดและมี Activity แสดงว่าอุปกรณ์สามารถสื่อสารผ่านเครือข่ายได้ตามปกติ

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

• รองรับ Gigabit Ethernet ความเร็วสูงสุด 1000Mbps เหมาะสำหรับระบบเครือข่ายที่ต้องการรับส่งข้อมูลปริมาณมาก
• ส่งข้อมูลผ่านไฟเบอร์ได้ไกล รองรับ Single Mode Single Fiber แบบ BiDi ระยะทางมาตรฐานสูงสุด 20KM
• มีระบบ VLAN Isolation ช่วยแยกการรับส่งข้อมูลของแต่ละพอร์ต RJ45 ออกจากกัน โดยไม่ต้องตั้งค่าซอฟต์แวร์
• ติดตั้งง่ายแบบ Plug & Play ไม่จำเป็นต้องตั้งค่าหรือจัดการผ่านซอฟต์แวร์
• รองรับ Jumbo Frame สูงสุด 10KB ช่วยรองรับการรับส่งข้อมูลขนาดใหญ่ เช่น ข้อมูลวิดีโอ
• ตัวเครื่องโลหะแข็งแรง ช่วยในการระบายความร้อนและรองรับการติดตั้งแบบ Desktop หรือ Wall Mount
• ใช้พลังงานต่ำ โดยใช้ไฟเลี้ยง DC 5V และใช้พลังงานน้อยกว่า 6W

ประโยชน์ในการใช้งาน

• เหมาะสำหรับ ระบบกล้องวงจรปิด (CCTV) ที่ต้องการส่งข้อมูลผ่านไฟเบอร์และแยก Traffic ของกล้องแต่ละส่วน
• ใช้ใน สำนักงานและ Campus Network สำหรับแยกเครือข่าย เช่น ฝ่ายสำนักงาน ฝ่าย R&D ระบบ Guest Wi-Fi เป็นต้น
• เหมาะสำหรับ อาคารที่มีผู้ใช้งานหลายราย สามารถแยกการเข้าถึงเครือข่ายของแต่ละผู้ใช้งานผ่านโครงสร้าง Fiber เดียวกัน
• ใช้สำหรับ FTTx/Broadband Access เพื่อขยายเครือข่ายไปยังพื้นที่ห่างไกลพร้อมแยก Traffic ของผู้ใช้งาน
• เหมาะกับ ร้านค้า โรงแรม และธุรกิจบริการ สำหรับแยกระบบ POS, เครือข่าย Guest และระบบ Back-office
• สามารถนำไปใช้ในงาน Government/Public Safety ที่ต้องการการรับส่งข้อมูลผ่านโครงข่ายที่มีการแยก Traffic


ข้อควรระวัง

• ตรวจสอบให้แน่ใจว่าใช้ สายไฟเบอร์และชนิดหัวต่อ SC ตรงตามสเปกของอุปกรณ์
• รุ่นมาตรฐานเป็น Single Mode Single Fiber BiDi 20KM ควรตรวจสอบชนิดของ BiDi และช่วงคลื่นให้ตรงกับอุปกรณ์ฝั่งปลายทาง
• ไม่ควรใช้งานเกินระยะการส่งข้อมูลที่กำหนด เนื่องจากประสิทธิภาพการรับส่งข้อมูลอาจลดลง
• ตรวจสอบแรงดันไฟก่อนเชื่อมต่อ โดยอุปกรณ์ใช้แหล่งจ่าย DC 5V
• หลีกเลี่ยงการติดตั้งในบริเวณที่มีความร้อนหรือความชื้นสูงเกินกว่าช่วงการทำงานที่กำหนด โดยสเปกระบุอุณหภูมิ 0°C ถึง 50°C และความชื้น 5%–90% แบบไม่ควบแน่น
• ควรติดตั้งในตำแหน่งที่มีการระบายอากาศเหมาะสม เพื่อช่วยให้ตัวเครื่องโลหะสามารถระบายความร้อนได้อย่างมีประสิทธิภาพ
• ก่อนถอดหรือเปลี่ยนสายสัญญาณ ควรตรวจสอบสถานะระบบและอุปกรณ์ปลายทางเพื่อป้องกันการหยุดชะงักของเครือข่าย

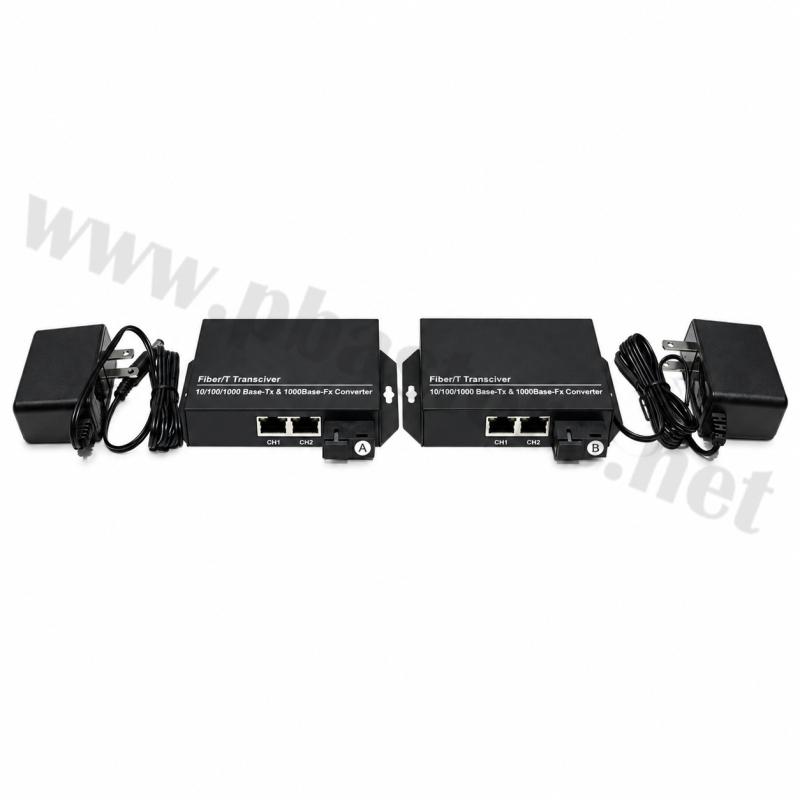

อุปกรณ์ที่จะได้รับ
1) Gigabit VLAN Isolation Fiber Media Converter จำนวน 2 เครื่อง
2) อะแดปเตอร์ไฟ DC 5V จำนวน 2 ชุด
