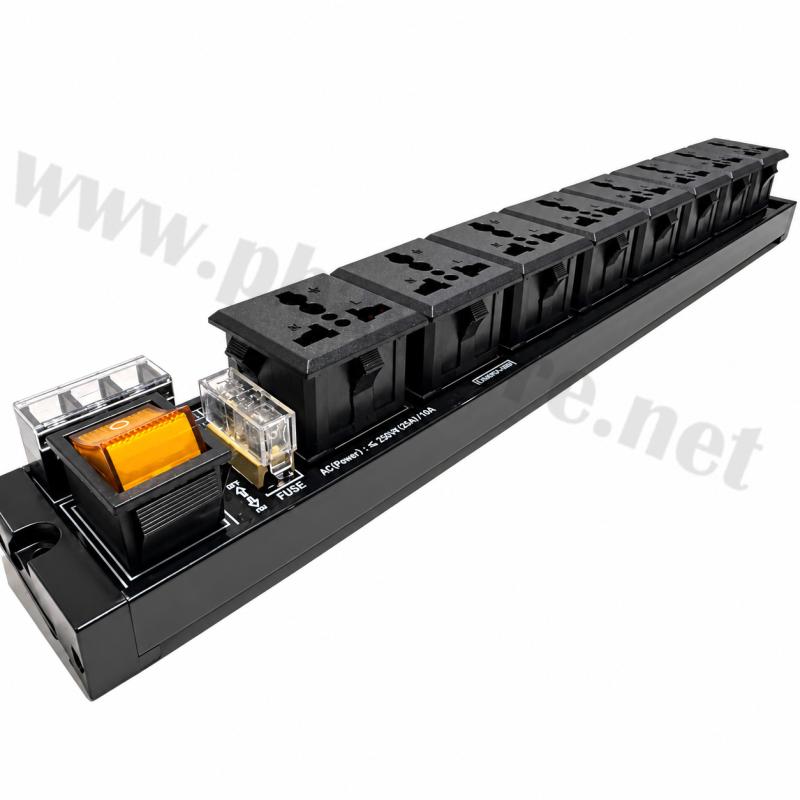

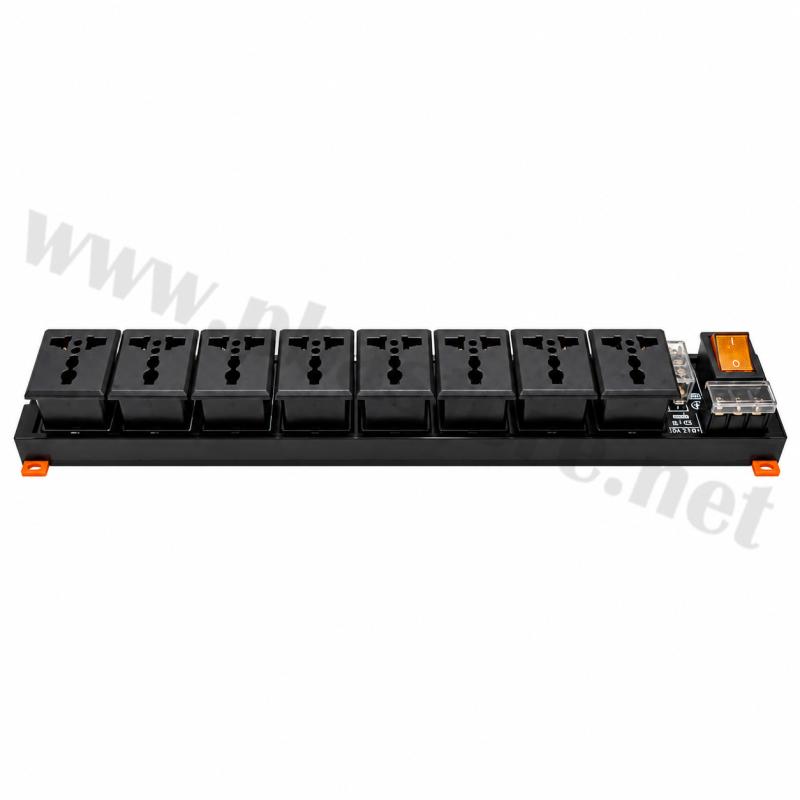

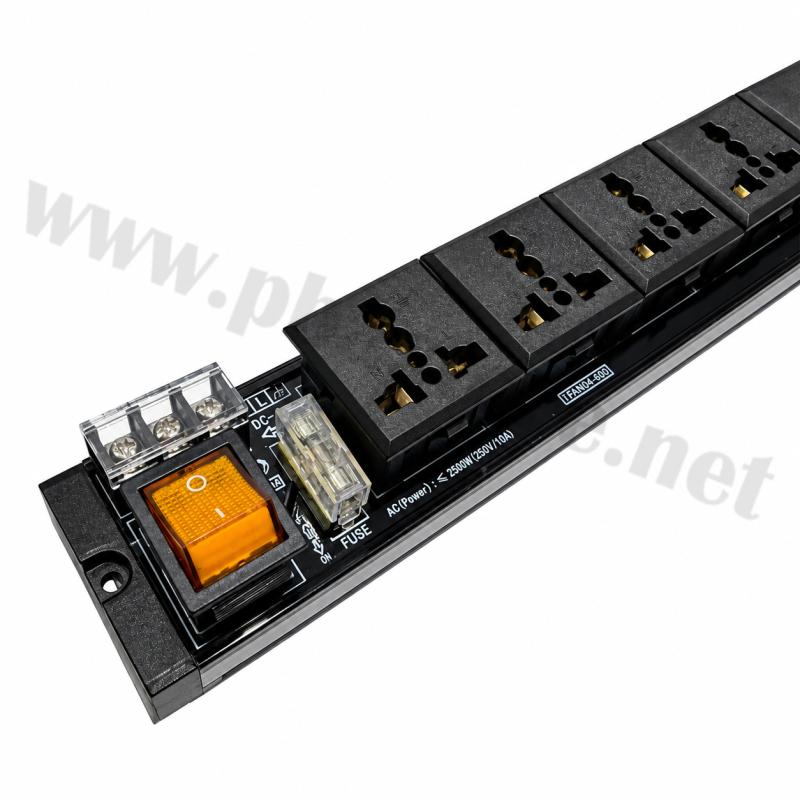

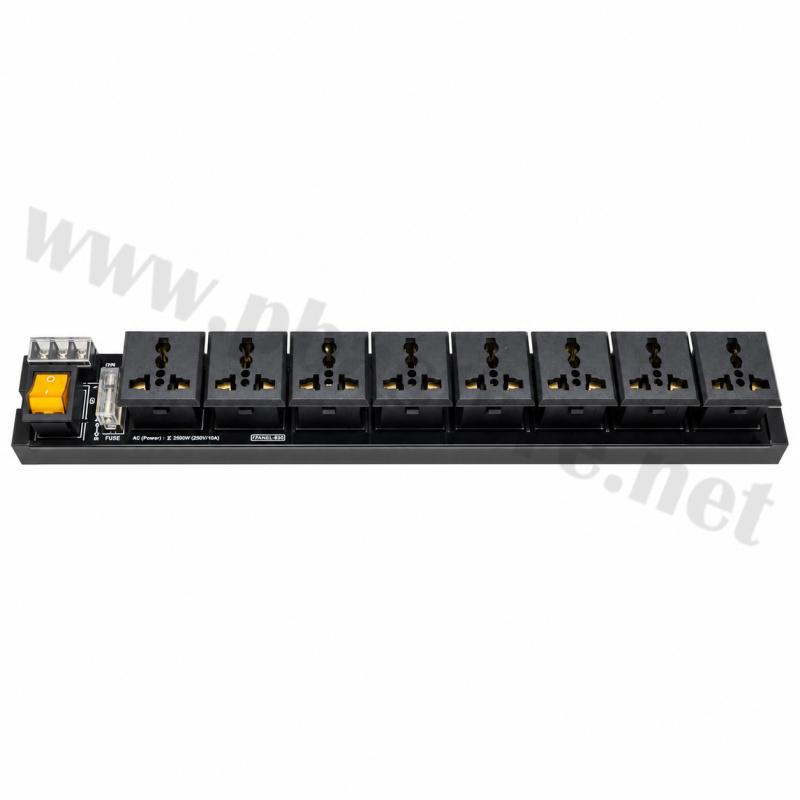

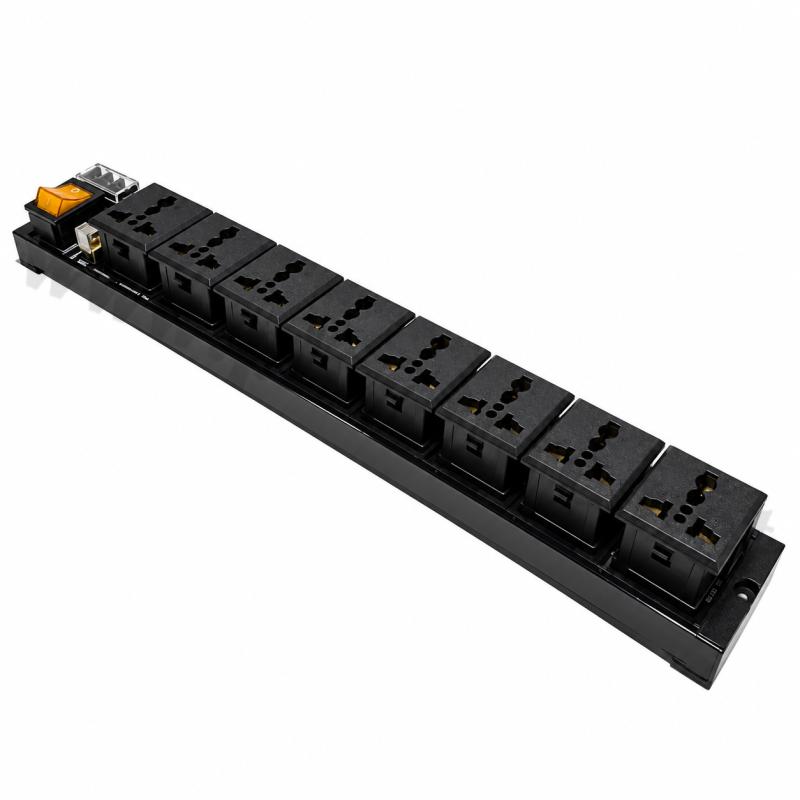

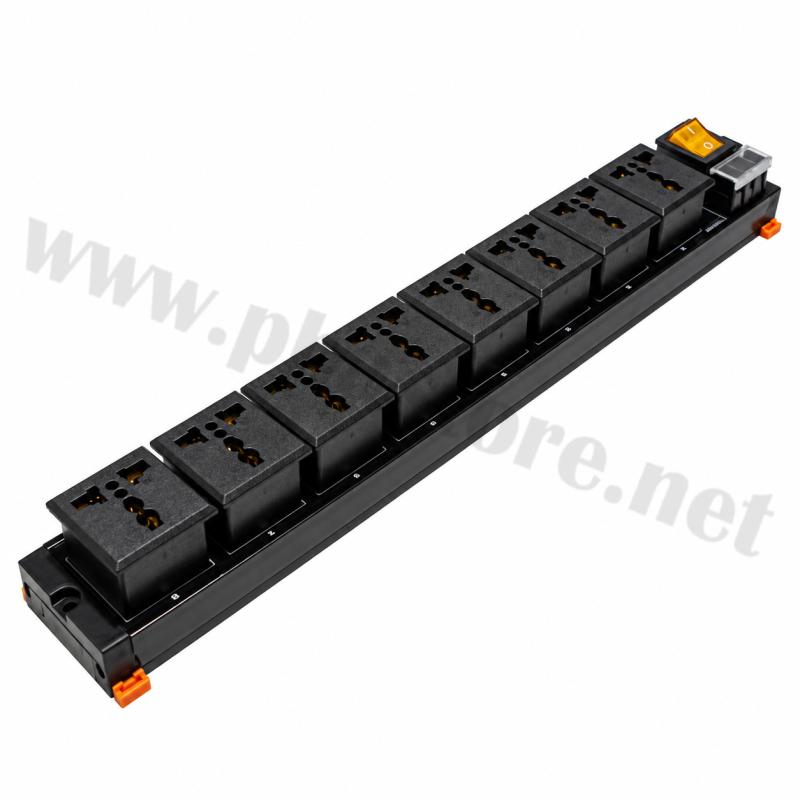

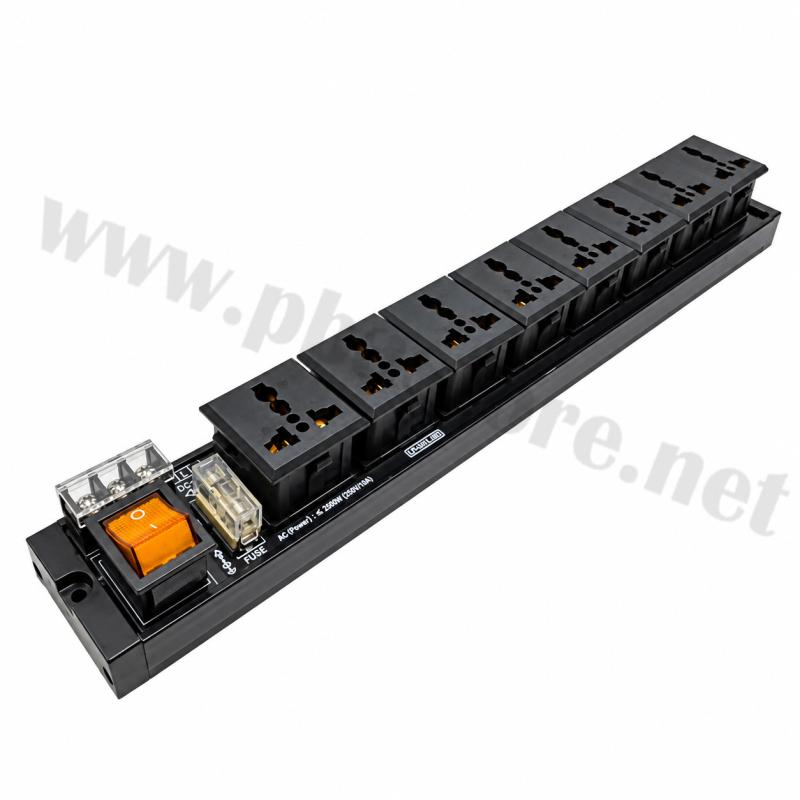

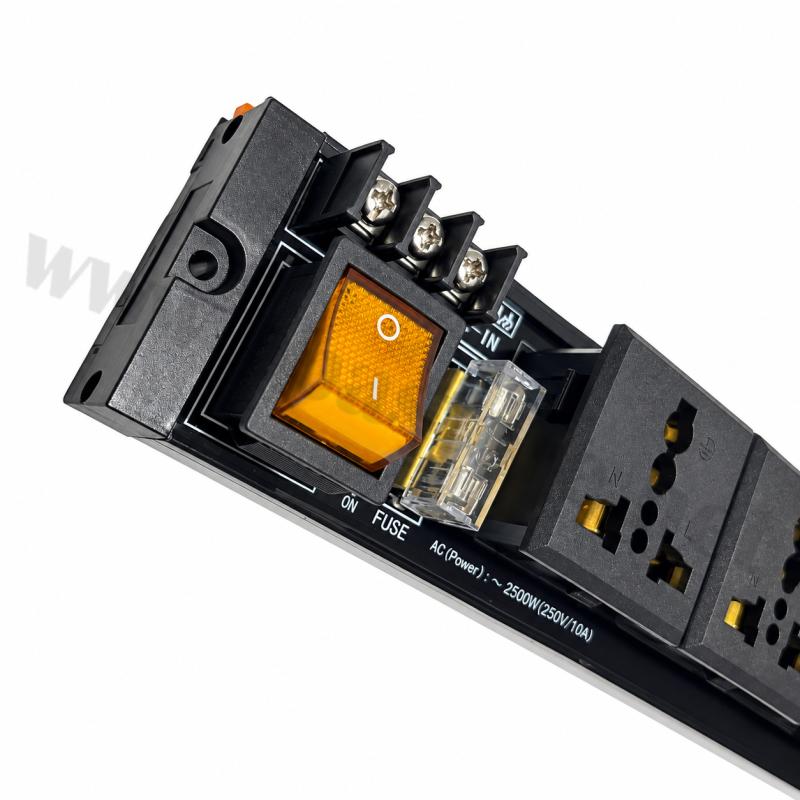

รางปลั๊กไฟแบบเปลือย 8 ช่อง พร้อมสวิตช์ เปิด-ปิด (ยึดรางปีกนก สำหรับติดตู้ Control)
ออกแบบสำหรับติดตั้งภายในตู้ Control และตู้ควบคุมระบบไฟฟ้า ช่วยจัดการจ่ายไฟให้กับอุปกรณ์หลายตัวได้อย่างเป็นระเบียบ พร้อมรองรับการติดตั้งบน รางปีกนก TH35 หรือ G-Type จึงเหมาะสำหรับงานตู้คอนโทรล งานระบบอัตโนมัติ และงานไฟฟ้าอุตสาหกรรม ตัวรางมี 8 ช่องจ่ายไฟ ขนาด 406 × 55 × 44.3 มม. รองรับแรงดันสูงสุด DC 250V กระแสสูงสุด 10A และกำลังไฟรวมทุกช่องไม่เกิน 2,500W พร้อมขั้วต่อสายไฟที่รองรับสายขนาด 0.5–2.5 mm² ช่วยให้การเดินสายและจัดระเบียบภายในตู้ทำได้สะดวกและรวดเร็ว

คุณสมบัติสินค้า

• ปลั๊กไฟ 8 ช่อง สำหรับจ่ายไฟให้กับอุปกรณ์หลายชุดภายในตู้ Control
• มีสวิตช์เปิด-ปิด ช่วยควบคุมการจ่ายไฟได้สะดวก

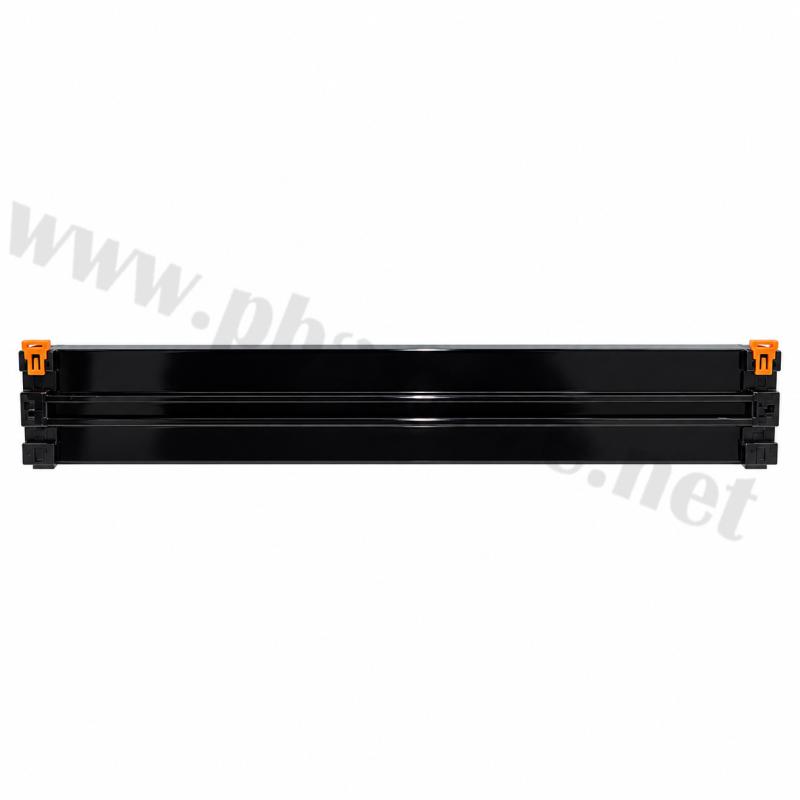

• รองรับการติดตั้งบนราง DIN Rail ทั้งแบบ TH35 และ G-Type เหมาะสำหรับติดตั้งในตู้ควบคุม
• รองรับแรงดันไฟฟ้าสูงสุด ≤ 250V
• รองรับกระแสไฟฟ้าสูงสุด ≤ 10A
• กำลังไฟรวมทุกช่องไม่เกิน 2,500W
• รองรับสายไฟขนาด 0.5–2.5 mm² (24–12 AWG)
• ใช้ขั้วต่อแบบ Frame Clamp ช่วยให้การต่อสายทำได้ง่ายและรวดเร็ว
• ออกแบบให้ช่วย ลดความยุ่งเหยิงของสายไฟ และเพิ่มความเป็นระเบียบภายในตู้ Control
• สามารถใช้แทน Terminal Block สำหรับต่อจ่ายไฟทั่วไป ช่วยเพิ่มประสิทธิภาพในการเดินสาย
• เหมาะสำหรับการแปลงไฟ AC 220V เป็นจุดจ่ายไฟหลายช่อง ผ่านชุดขั้วต่อ
• ขนาด 8 ช่อง มีขนาด 406 × 55 × 44.3 มม.

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.ติดตั้งเข้ากับราง DIN Rail
ยึดตัวรางปลั๊กเข้ากับราง TH35 หรือ G-Type ภายในตู้ Control ให้แน่นหนา

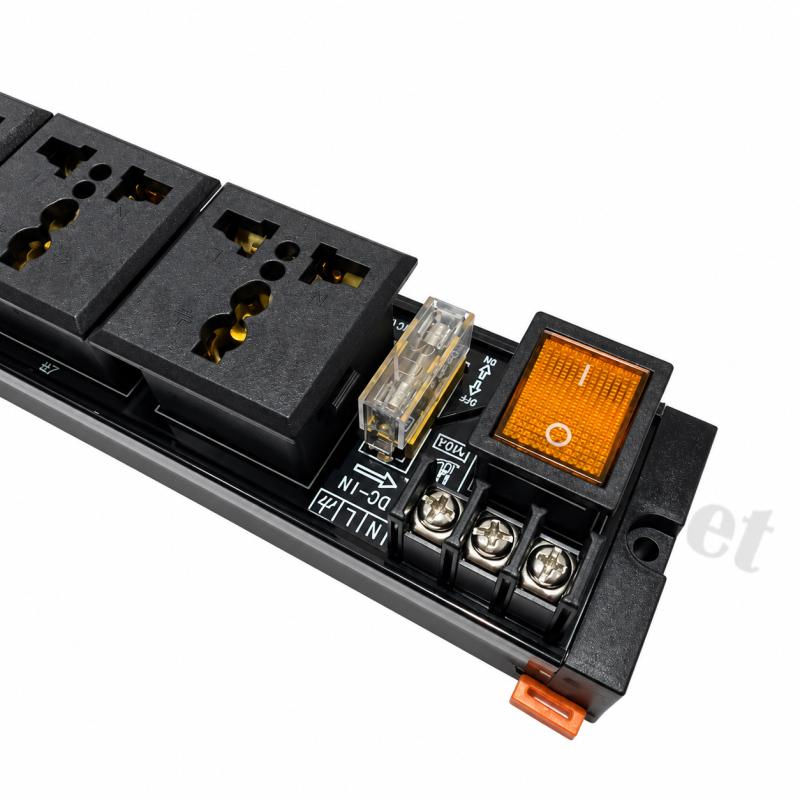

2.ต่อสายไฟเข้าขั้ว Input
ต่อสายไฟเข้าที่ขั้วต่อด้าน Input โดยรองรับสายขนาด 24–12 AWG หรือ 0.5–2.5 mm²
3.จัดสายไฟให้เรียบร้อย
ใช้ระบบขั้วต่อแบบ Frame Clamp เพื่อช่วยให้การต่อสายทำได้สะดวก และจัดระเบียบสายไฟภายในตู้ได้ง่าย
4.เชื่อมต่ออุปกรณ์เข้ากับช่องจ่ายไฟ
สามารถนำอุปกรณ์ไฟฟ้าหรืออุปกรณ์ที่ติดตั้งภายในตู้มาเสียบใช้งานกับช่องจ่ายไฟทั้ง 8 ช่องได้
5.ควบคุมการจ่ายไฟด้วยสวิตช์
ใช้สวิตช์เปิด-ปิดที่ตัวรางเพื่อควบคุมการจ่ายไฟไปยังชุดปลั๊ก
6.ตรวจสอบโหลดก่อนใช้งาน
ควรตรวจสอบให้กระแสไฟรวมไม่เกิน 10A และกำลังไฟรวมของทุกช่องไม่เกิน 2,500W ตามข้อมูลผลิตภัณฑ์

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดีของสินค้า

• จ่ายไฟได้หลายจุดในชุดเดียว รองรับปลั๊กไฟ 8 ช่อง เหมาะสำหรับอุปกรณ์หลายชนิดภายในตู้ Control
• ประหยัดพื้นที่ภายในตู้ ด้วยรูปแบบโมดูลขนาดกะทัดรัด ช่วยให้การจัดวางอุปกรณ์เป็นระเบียบมากขึ้น
• ติดตั้งสะดวก รองรับการติดตั้งบนราง TH35 และ G-Type
• เดินสายง่ายและรวดเร็ว ใช้ขั้วต่อแบบ Frame Clamp ช่วยเพิ่มประสิทธิภาพในการต่อสาย
• มีสวิตช์เปิด-ปิด ช่วยควบคุมการจ่ายไฟของชุดปลั๊กได้สะดวก
• ลดความยุ่งเหยิงของสายไฟ ช่วยให้ภายในตู้ Control ดูเรียบร้อยและจัดการสายได้ง่ายขึ้น


ประโยชน์ในการใช้งาน

• ใช้เป็น จุดจ่ายไฟหลายช่องภายในตู้ Control
• เหมาะสำหรับ ตู้ควบคุมเครื่องจักรและระบบ Automation
• ใช้จ่ายไฟให้กับอุปกรณ์หลายตัวผ่านชุดปลั๊กเดียว
• ช่วยลดการใช้ Terminal Block และการต่อสายแบบแยกหลายจุด โดยผลิตภัณฑ์ถูกออกแบบมาเพื่อใช้แทนชุดขั้วต่อทั่วไปในงานจ่ายไฟหลายช่อง
• เหมาะกับงานที่ต้องการเปลี่ยน ไฟ AC 220V เป็นจุดจ่ายไฟหลายช่อง ภายในตู้

ข้อควรระวัง

• ห้ามใช้งานเกินพิกัด โดยรองรับกระแสสูงสุด 10A
• กำลังไฟรวมของทุกช่อง ต้องไม่เกิน 2,500W
• แรงดันไฟฟ้าตามสเปกระบุ ไม่เกิน 250V
• ใช้สายไฟที่มีขนาด 0.5–2.5 mm² (24–12 AWG) ตามที่ผู้ผลิตระบุ
• ตรวจสอบการต่อสายและความแน่นของขั้วต่อก่อนจ่ายไฟทุกครั้ง
• ติดตั้งบนราง TH35 หรือ G-Type ให้แน่นหนาและเหมาะสมกับพื้นที่ภายในตู้
• ควรติดตั้งโดยช่างไฟฟ้าหรือผู้ที่มีความรู้ด้านระบบไฟฟ้า เพื่อป้องกันการต่อสายผิดและอันตรายจากไฟฟ้า
• เอกสารที่แนบมาไม่ได้ระบุรายละเอียดวงจร L/N/PE หรือวิธีการเดินสายภายในอย่างละเอียด ดังนั้นไม่ควรคาดเดาตำแหน่งขั้วต่อจากข้อมูลนี้ ควรตรวจสอบไดอะแกรมหรือคู่มือการต่อสายของรุ่นจริงก่อนติดตั้ง

อุปกรณ์ที่จะได้รับ
1) รางปลั๊กไฟแบบเปลือย 8 ช่อง พร้อมสวิตช์เปิด-ปิด รุ่น HM04-08D x1 ชุด
