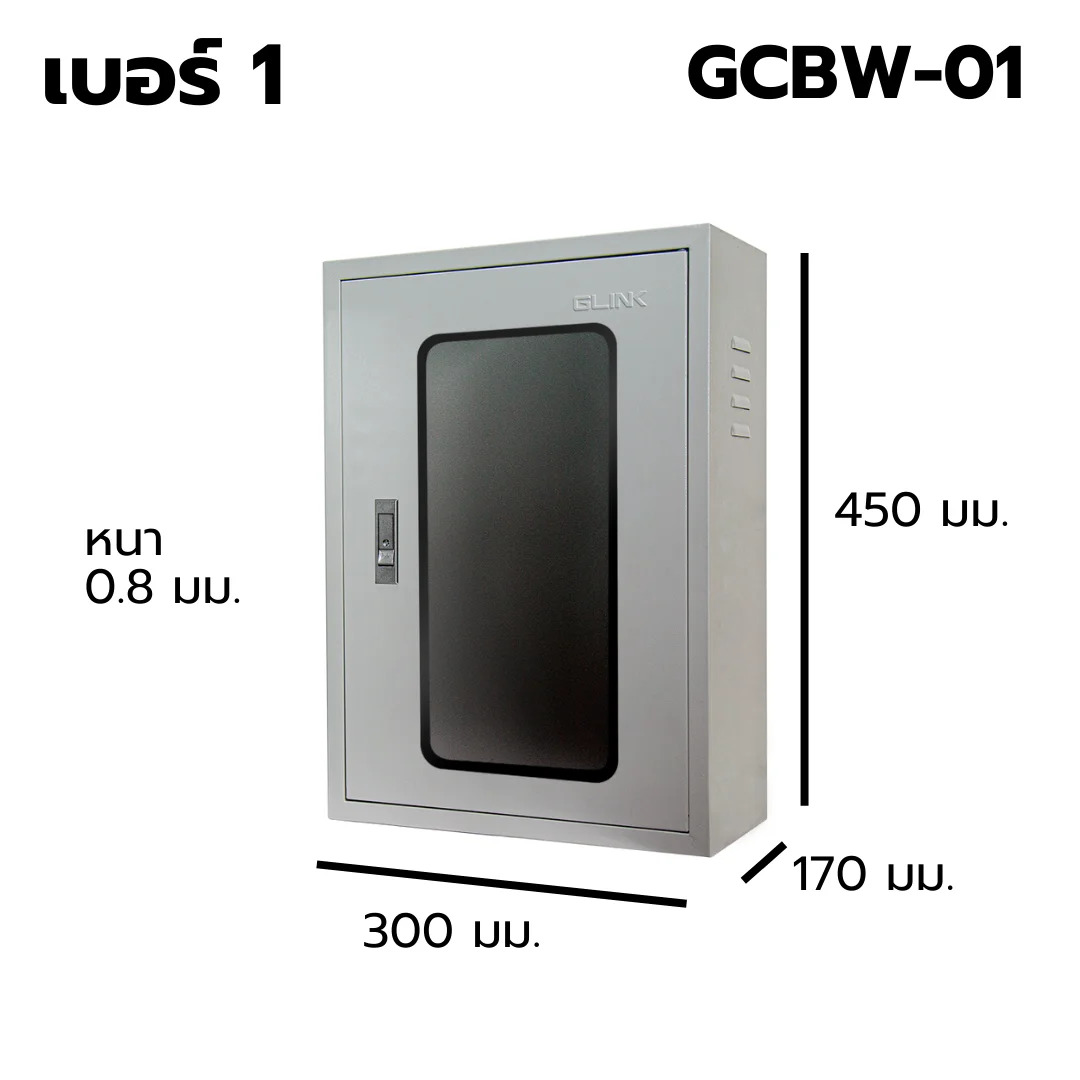

ตู้สวิตช์บอร์ด ฝาใส เบอร์ 1(300x450x170MM) Indoor GLINK รุ่น GCBW-01
ตู้สวิตช์บอร์ด (Switch Board) หรือตู้ไฟ ฝาใส สำหรับใช้งานภายในอาคาร (Indoor) เหมาะกับการติดตั้งและเก็บอุปกรณ์ระบบเน็ตเวิร์ก ระบบกล้องวงจรปิด ระบบควบคุมการจ่ายไฟ สวิตช์ เบรกเกอร์ รวมถึงสายไฟและสายสัญญาณต่างๆ มีช่องสำหรับระบายอากาศและความร้อนพร้อมตะแกรงกันแมลง ติดตั้งง่ายและซ่อมบำรุงได้สะดวก สามารถประยุกต์ใช้กับหน้างานได้หลากหลาย ตู้สวิตช์บอร์ด แบบ Indoor ผลิตจากเหล็กแผ่นอิเล็กโทรกัลวาไนซ์คุณภาพสูง ออกแบบและตัดพับด้วยระบบคอมพิวเตอร์ CNC แล้วเคลือบผิวด้วย Epoxy Powder Paint แข็งแรง ทนทาน ใช้งานได้ยาวนาน

คุณสมบัติ

• สวิตช์บอร์ดขนาดมาตรฐาน สามารถเข้างานราชการได้
• ผลิตจากเหล็ก Electro Galvanized Sheet Steel หนา 0.8 มม.
• ฝาหน้าเป็นแผ่นอะคริลิกใส
• ระดับการป้องกันตามมาตรฐาน IP20
• เหมาะสำหรับการใช้งานภายในอาคาร
• ออกแบบและตัดพับด้วยระบบคอมพิวเตอร์ CNC
• เคลือบผิวด้วย Epoxy Powder Paint
• มีความแข็งแรงและป้องกันสนิมได้
• มีช่องสำหรับระบายอากาศและความร้อนพร้อมตะแกรงกันแมลง
• กุญแจเป็นแบบกด Pop Up (Handle Key-Lock)
• ทิศทางการเปิดประตูจากซ้ายไปขวา เพื่อความเป็นระเบียบ และง่ายต่อการใช้งาน
• มีนอตสำหรับยึดอุปกรณ์ภายในตู้
• สามารถใช้กับงานวางระบบได้หลากหลาย

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.เลือกตำแหน่งติดตั้งที่เหมาะสม
-ติดตั้งภายในอาคาร (Indoor) ในบริเวณที่แห้งและมีอากาศถ่ายเทสะดวก
-หลีกเลี่ยงบริเวณที่มีความชื้นสูง น้ำสาด หรือแสงแดดส่องโดยตรง
-ติดตั้งบนผนังหรือพื้นผิวที่แข็งแรงเพื่อรองรับน้ำหนักอุปกรณ์ภายในตู้
2.ยึดตู้เข้ากับผนัง
-ใช้อุปกรณ์ยึดที่เหมาะสม เช่น พุกและสกรู
-ตรวจสอบระดับความตรงของตู้ก่อนขันยึดให้แน่น
3.ติดตั้งอุปกรณ์ภายในตู้
-นำอุปกรณ์ที่ต้องการใช้งาน เช่น สวิตช์เครือข่าย (Switch), เบรกเกอร์, Power Supply, อุปกรณ์กล้องวงจรปิด หรืออุปกรณ์ควบคุมไฟฟ้า ติดตั้งภายในตู้
-ใช้นอตยึดอุปกรณ์ที่มีมาให้ เพื่อความแข็งแรงและเป็นระเบียบ
4.จัดระเบียบสายไฟและสายสัญญาณ
-เดินสายไฟและสายสัญญาณผ่านช่องทางเข้าของตู้
-รัดสายด้วยเคเบิลไทร์หรืออุปกรณ์จัดสาย เพื่อให้ง่ายต่อการตรวจสอบและบำรุงรักษา
5.ตรวจสอบการระบายอากาศ
-จัดวางอุปกรณ์ไม่ให้บังช่องระบายอากาศ
-ตรวจสอบตะแกรงกันแมลงให้อยู่ในสภาพสมบูรณ์ เพื่อช่วยระบายความร้อนและป้องกันสิ่งแปลกปลอม
6.ปิดและล็อกตู้
-หลังติดตั้งอุปกรณ์เรียบร้อย ให้ปิดประตูตู้และล็อกด้วยกุญแจแบบ Pop Up (Handle Key-Lock)
-ช่วยป้องกันการเปิดใช้งานโดยไม่ได้รับอนุญาตและเพิ่มความปลอดภัยให้กับอุปกรณ์
7.ตรวจสอบและบำรุงรักษาเป็นประจำ
-ทำความสะอาดฝาอะคริลิกและภายในตู้อย่างสม่ำเสมอ
-ตรวจสอบจุดยึด สายไฟ และอุปกรณ์ภายในตู้ให้อยู่ในสภาพพร้อมใช้งาน
-ตรวจสอบการเกิดสนิมหรือความเสียหายจากการใช้งานเป็นระยะ

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

• ผลิตจากเหล็ก Electro Galvanized Sheet Steel คุณภาพสูง แข็งแรง ทนทาน และป้องกันสนิมได้ดี
• ฝาหน้าอะคริลิกใส สามารถมองเห็นอุปกรณ์ภายในได้โดยไม่ต้องเปิดตู้
• มีช่องระบายอากาศพร้อมตะแกรงกันแมลง ช่วยลดความร้อนสะสมภายในตู้
• กุญแจแบบ Pop Up (Handle Key-Lock) เพิ่มความปลอดภัยในการใช้งาน
• รองรับการติดตั้งอุปกรณ์ได้หลากหลาย เช่น Switch, Router, Power Supply, เบรกเกอร์ และอุปกรณ์ CCTV
• ออกแบบด้วยระบบ CNC ทำให้โครงสร้างมีความแม่นยำ สวยงาม และได้มาตรฐาน
• ติดตั้งและบำรุงรักษาง่าย ช่วยประหยัดเวลาในการดูแลระบบ
• ขนาดมาตรฐาน เหมาะสำหรับงานโครงการและงานราชการ

ประโยชน์ในการใช้งาน

• ช่วยจัดเก็บอุปกรณ์ระบบเครือข่ายให้เป็นระเบียบและดูเป็นมืออาชีพ
• ป้องกันอุปกรณ์จากฝุ่นละออง การสัมผัสโดยไม่ตั้งใจ และความเสียหายจากสภาพแวดล้อมภายในอาคาร
• เพิ่มความปลอดภัยให้กับอุปกรณ์สำคัญด้วยระบบล็อกกุญแจ
• ช่วยบริหารจัดการสายไฟและสายสัญญาณให้เป็นระเบียบ ลดปัญหาสายพันกัน
• ช่วยยืดอายุการใช้งานของอุปกรณ์ด้วยระบบระบายอากาศที่ดี
• เหมาะสำหรับใช้เป็นตู้รวมอุปกรณ์ในระบบ CCTV, ระบบเครือข่าย LAN, ระบบควบคุมไฟฟ้า และระบบ Access Control
• สะดวกต่อการตรวจสอบสถานะอุปกรณ์ผ่านฝาอะคริลิกใส
• รองรับการขยายระบบในอนาคตได้ง่าย เนื่องจากมีพื้นที่สำหรับติดตั้งอุปกรณ์เพิ่มเติม

ข้อควรระวัง

• ตู้รุ่นนี้เหมาะสำหรับใช้งานภายในอาคาร (Indoor) เท่านั้น ไม่ควรติดตั้งในพื้นที่กลางแจ้ง
• หลีกเลี่ยงการติดตั้งในบริเวณที่มีความชื้นสูง น้ำรั่ว น้ำขัง หรือมีไอเคมีที่อาจทำให้เกิดการกัดกร่อน
• ไม่ควรติดตั้งอุปกรณ์เกินน้ำหนักที่โครงสร้างตู้รองรับได้
• ควรเว้นพื้นที่ภายในตู้ให้เพียงพอสำหรับการระบายอากาศของอุปกรณ์
• ตรวจสอบการยึดตู้กับผนังให้แน่นหนาก่อนใช้งาน เพื่อป้องกันการหลุดหรือหล่น
• ควรจัดเก็บสายไฟและสายสัญญาณให้เป็นระเบียบ เพื่อป้องกันการกีดขวางการระบายความร้อน
• หลีกเลี่ยงการกระแทกฝาอะคริลิกอย่างรุนแรง เพราะอาจทำให้เกิดรอยแตกร้าวได้
• ควรปิดและล็อกตู้ทุกครั้งหลังการติดตั้งหรือซ่อมบำรุง เพื่อป้องกันการเข้าถึงอุปกรณ์โดยไม่ได้รับอนุญาต
• ก่อนดำเนินการติดตั้งหรือบำรุงรักษาอุปกรณ์ไฟฟ้าภายในตู้ ควรตัดกระแสไฟทุกครั้งเพื่อความปลอดภัยของผู้ปฏิบัติงาน

อุปกรณ์ที่จะได้รับ
1) ตู้สวิตช์บอร์ด ฝาใส Indoor GLINK รุ่น GCBW-01 x1
