เครื่องสไปรท์สายไฟเบอร์ออฟติก 6 motors จอ 4.3 นิ้ว All in one Full option With APP Mobile (กันฝุ่นกันกระแทก) by PBA รุ่น M6
เครื่องเชื่อมสายไฟเบอร์ออฟติกประสิทธิภาพสูง ออกแบบมาเพื่อรองรับงานติดตั้งและซ่อมบำรุงระบบไฟเบอร์ออฟติกทั้งภายในและภายนอกอาคาร ด้วยระบบมอเตอร์ 6 แกน ช่วยจัดแนวแกนไฟเบอร์ได้อย่างแม่นยำ ให้ค่าการสูญเสียต่ำ เชื่อมต่อรวดเร็ว และเสถียรในการใช้งาน ตัวเครื่องมาพร้อมหน้าจอสัมผัสขนาด 4.3 นิ้ว ใช้งานง่าย รองรับการควบคุมผ่าน APP Mobile เพิ่มความสะดวกในการตรวจสอบและตั้งค่าการทำงานได้ทุกที่ รุ่น M6 ถูกออกแบบให้เป็น All in One Full Option รวมฟังก์ชันสำคัญไว้ในเครื่องเดียว ทั้งระบบ OPM และ VFL ในตัว ช่วยลดอุปกรณ์ที่ต้องพกพา เหมาะสำหรับช่างไฟเบอร์มืออาชีพ งาน FTTH งานโครงข่ายอินเทอร์เน็ต กล้องวงจรปิด และงาน Data Communication ทุกประเภท ตัวเครื่องมีโครงสร้างแข็งแรง พร้อมยางกันกระแทกรอบตัว ช่วยป้องกันฝุ่น แรงสั่นสะเทือน และการตกกระแทก รองรับการทำงานภาคสนามได้อย่างมั่นใจ


คุณสมบัติสินค้า

• ระบบจัดแนวไฟเบอร์แบบ 6 Motors ความแม่นยำสูง เชื่อมต่อรวดเร็วและเสถียร
• รองรับการเชื่อมสายไฟเบอร์ทั้ง Core Alignment และ Cladding Alignment
• หน้าจอสัมผัสสี HD ขนาด 4.3 นิ้ว แสดงผลคมชัด ใช้งานง่าย

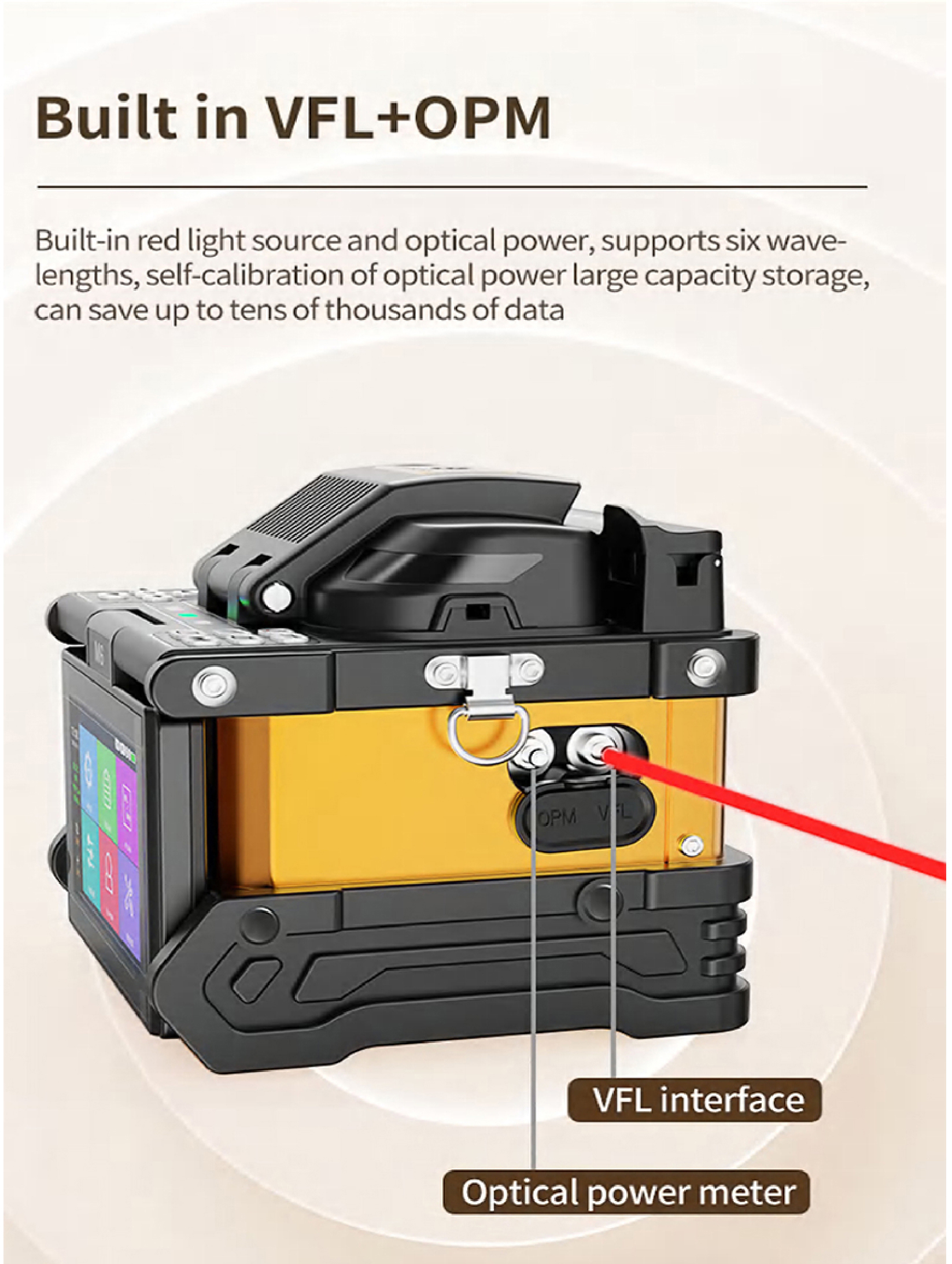

• ระบบ All in One ครบจบในเครื่องเดียว พร้อม OPM + VFL ในตัว

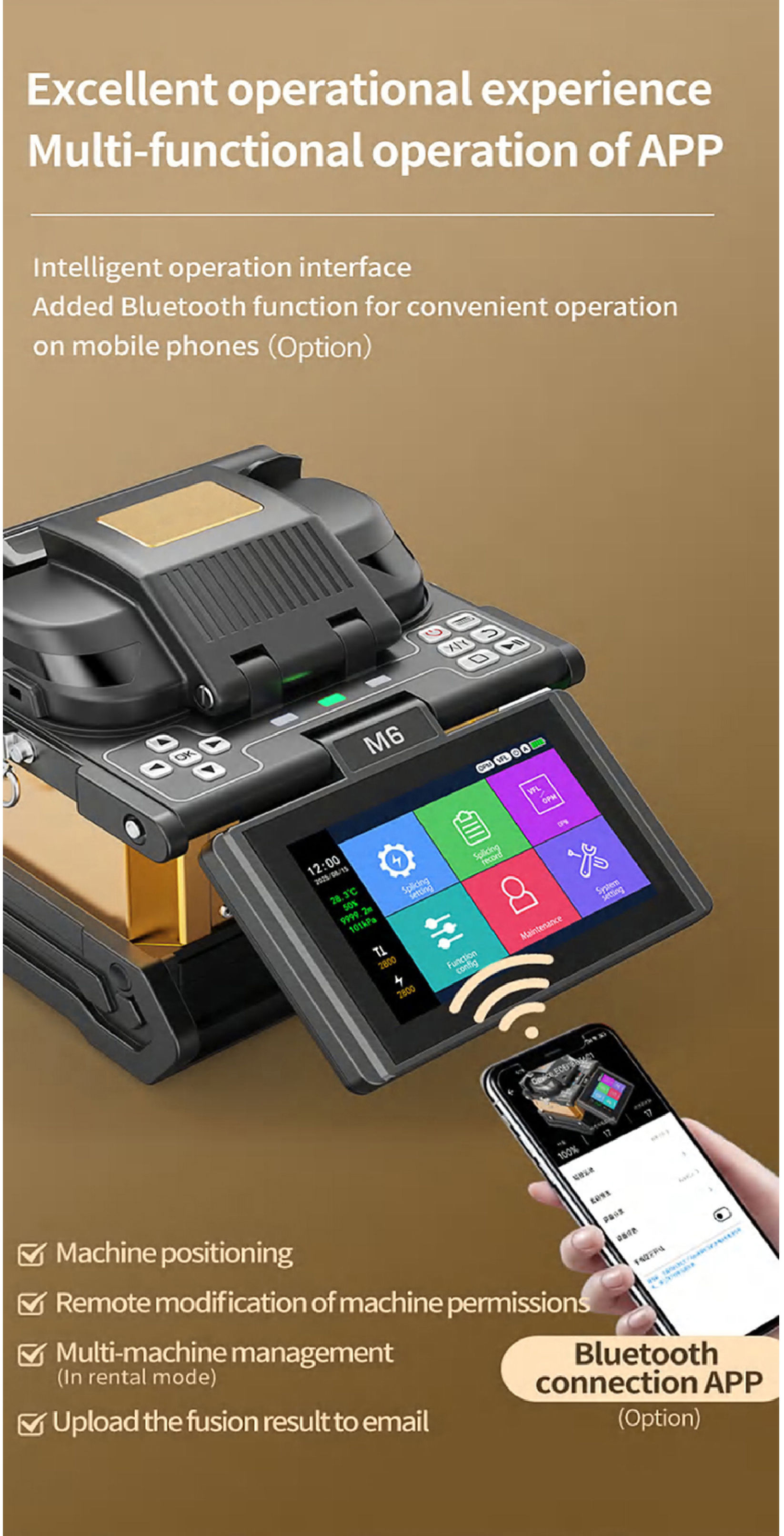

• รองรับการควบคุมและตั้งค่าผ่าน APP Mobile เพิ่มความสะดวกในการใช้งาน
• ระบบเชื่อมอัตโนมัติ ใช้เวลาเชื่อมประมาณ 6 วินาที
• ระบบอบท่อหด Heat Shrink รวดเร็ว ประมาณ 16 วินาที
• รองรับการใช้งานกับสายไฟเบอร์หลายประเภท เช่น SMF, MMF, DSF และ NZDSF
• กล้องและระบบโฟกัสอัตโนมัติแบบ 6 มอเตอร์ ช่วยจัดตำแหน่งไฟเบอร์ได้แม่นยำ

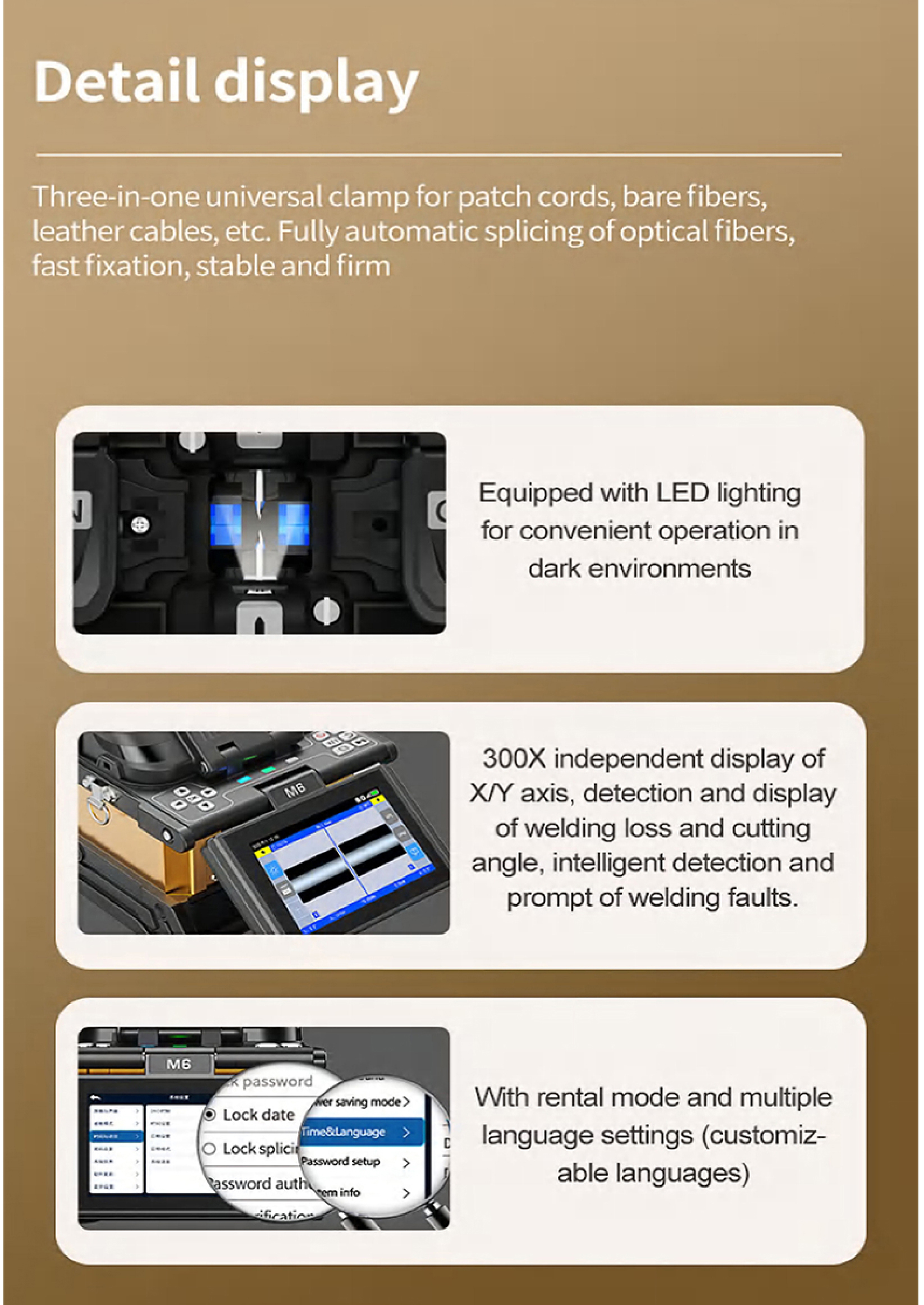

• กำลังขยายสูง 300 เท่า (แกน X/Y) ช่วยตรวจสอบแนวเชื่อมได้ชัดเจน
• บันทึกข้อมูลการเชื่อมได้สูงสุด 10,000 รายการ พร้อมเก็บภาพได้
• รองรับปลอกหดความร้อนหลายขนาด 20 / 30 / 40 / 50 / 60 มม.

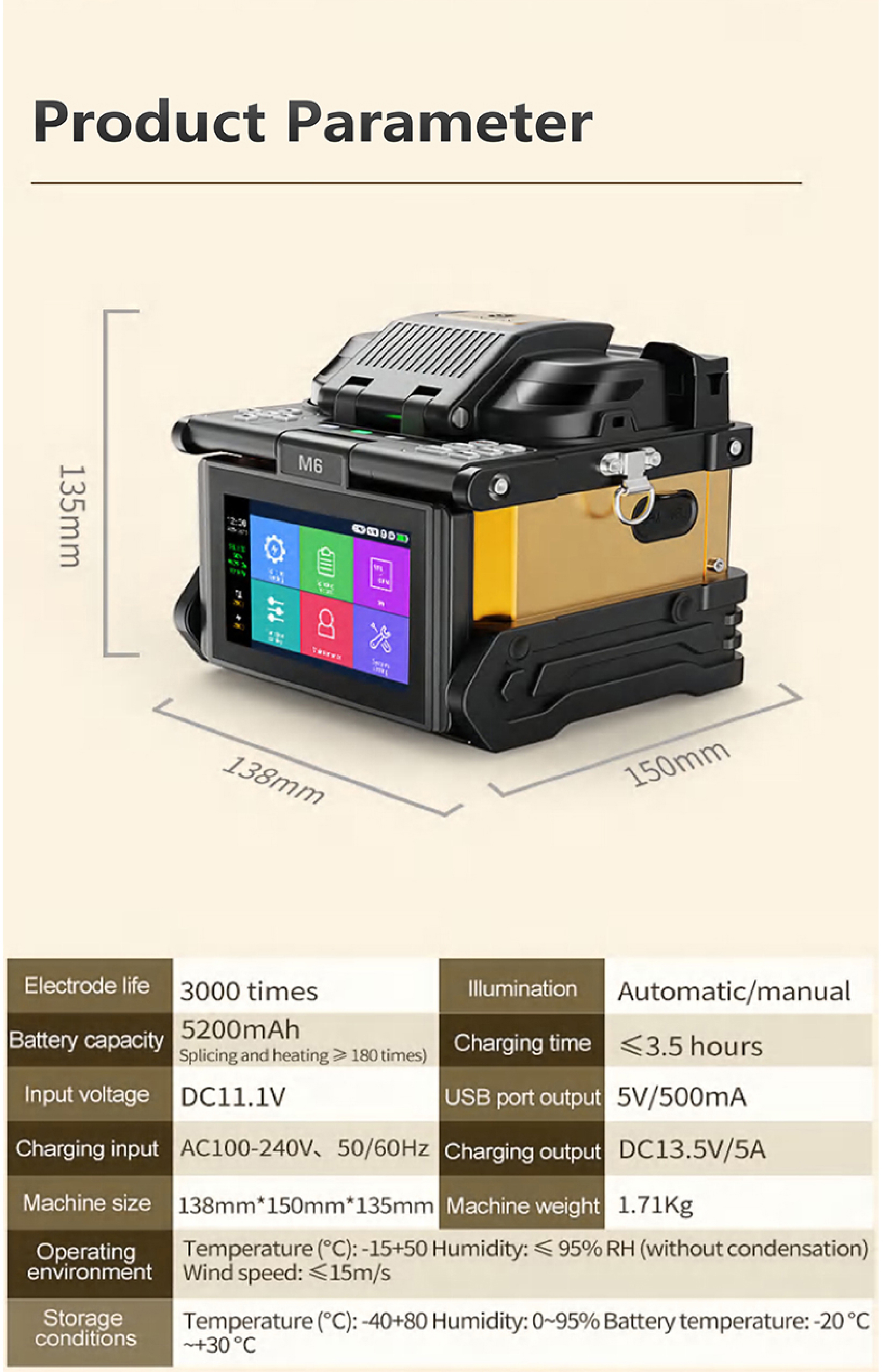

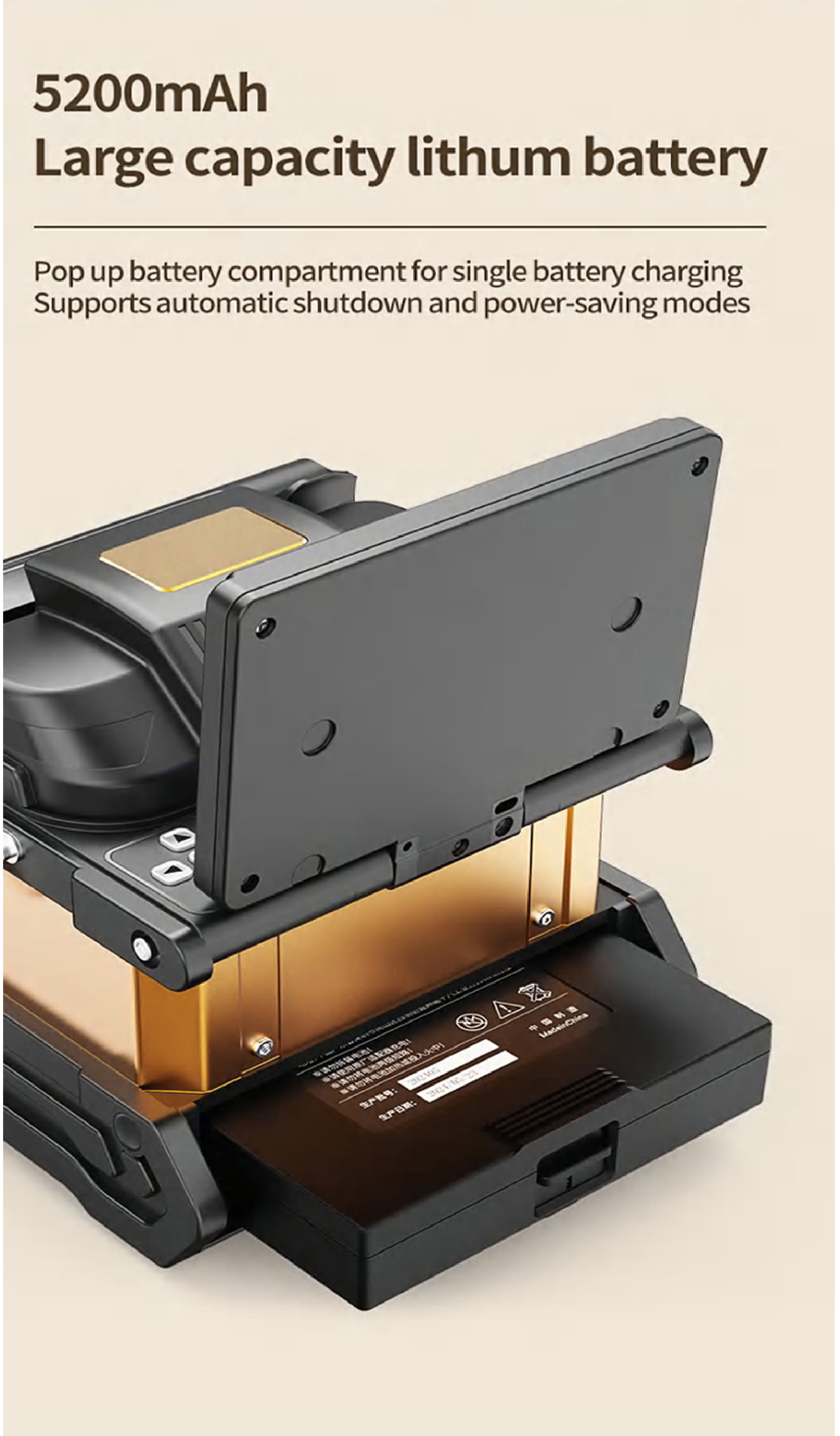

• แบตเตอรี่ความจุสูง รองรับการเชื่อมและอบต่อเนื่องได้หลายร้อยครั้งต่อการชาร์จ
• รองรับการชาร์จ AC100-240V ใช้งานได้หลากหลายพื้นที่
• โครงสร้างแข็งแรง กันฝุ่น กันกระแทก เหมาะสำหรับงานภาคสนาม
• รองรับการทำงานในอุณหภูมิ -15°C ถึง +50°C
• ดีไซน์กะทัดรัด พกพาง่าย พร้อมยางกันกระแทกรอบตัวเครื่อง
• เหมาะสำหรับงาน FTTH, งานระบบอินเทอร์เน็ต, CCTV และงาน Data Communication ทุกประเภท

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. เตรียมอุปกรณ์ก่อนใช้งาน

• ตรวจสอบแบตเตอรี่ให้มีไฟเพียงพอ
• ทำความสะอาดร่องวางไฟเบอร์และเลนส์กล้อง
• เตรียมสายไฟเบอร์, คีมปอกสาย, Fiber Cleaver และปลอกหด Heat Shrink

2. ปอกและตัดสายไฟเบอร์

• ปอกสายไฟเบอร์ให้ได้ขนาดตามมาตรฐาน
• เช็ดเส้นไฟเบอร์ด้วยแอลกอฮอล์ให้สะอาด
• ใช้มีดตัดไฟเบอร์ (Cleaver) ตัดปลายไฟเบอร์ให้เรียบตรง

3. ใส่ปลอกหด

• สวมปลอกหด Heat Shrink เข้ากับสายไฟเบอร์ก่อนเชื่อม
• เพื่อใช้หุ้มรอยเชื่อมหลังทำการ Splice เสร็จ

4. วางสายไฟเบอร์บนเครื่อง

• เปิดฝาครอบเครื่อง
• วางเส้นไฟเบอร์ทั้งสองด้านลงบนร่อง V-Groove
• จัดตำแหน่งให้ปลายไฟเบอร์อยู่ตรงจุดเชื่อม
• ปิดตัวล็อกไฟเบอร์ให้แน่น

5. เริ่มการเชื่อมสาย

• ปิดฝาครอบเครื่อง
• กดปุ่ม Start หรือปุ่ม Arc
• เครื่องจะทำการจัดแนวและเชื่อมอัตโนมัติ
• หน้าจอจะแสดงค่าการสูญเสีย (Loss) หลังเชื่อมเสร็จ

6. อบปลอกหด

• เลื่อนปลอกหดมาปิดบริเวณรอยเชื่อม
• นำเข้าเตาอบด้านข้างเครื่อง
• ปิดฝา Heater แล้วเริ่มอบ
• รอประมาณ 16–60 วินาที ตามขนาดปลอกหด

7. ตรวจสอบรอยเชื่อม

• ตรวจสอบว่าปลอกหดแนบสนิท
• ทดสอบสัญญาณหรือค่า Loss อีกครั้งก่อนใช้งานจริง

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี

• ระบบ 6 Motors จัดแนวไฟเบอร์แม่นยำ ช่วยลดค่า Loss ได้ดี
• เชื่อมสายรวดเร็ว ใช้เวลา Splice เพียงประมาณ 6 วินาที
• ระบบอบท่อหดเร็ว ประหยัดเวลาในการทำงาน
• รวมฟังก์ชัน OPM + VFL ในเครื่องเดียว ลดการพกอุปกรณ์หลายชิ้น
• หน้าจอสัมผัส HD ใช้งานง่าย มองเห็นชัดเจน
• รองรับ APP Mobile ควบคุมและตรวจสอบการทำงานได้สะดวก
• รองรับสายไฟเบอร์หลายประเภท ใช้งานได้หลากหลาย
• โครงสร้างแข็งแรง กันฝุ่น กันกระแทก เหมาะกับงานภาคสนาม
• แบตเตอรี่ความจุสูง ใช้งานต่อเนื่องได้ยาวนาน
• ขนาดกะทัดรัด พกพาง่าย เหมาะสำหรับช่างติดตั้งและทีมเซอร์วิส

ประโยชน์ในการใช้งาน

• ใช้เชื่อมต่อสายไฟเบอร์ออฟติกในงานอินเทอร์เน็ตและระบบสื่อสาร
• เหมาะสำหรับงาน FTTH (Fiber To The Home)
• ใช้งานติดตั้งระบบ CCTV และเครือข่าย Data Communication
• ช่วยลดการสูญเสียสัญญาณในการเชื่อมต่อไฟเบอร์
• เพิ่มความรวดเร็วและประสิทธิภาพในการติดตั้งงานภาคสนาม
• ช่วยให้รอยเชื่อมมีคุณภาพสูงและเสถียร
• ลดต้นทุนและเวลาในการซ่อมบำรุงระบบไฟเบอร์
• เหมาะสำหรับทั้งช่างมืออาชีพ ผู้รับเหมา และทีมบำรุงรักษาโครงข่าย

ข้อควรระวังในการใช้งาน

• หลีกเลี่ยงการกระแทกหรือทำตกจากที่สูง แม้ตัวเครื่องจะมีระบบกันกระแทก
• ไม่ควรใช้งานในพื้นที่ที่มีฝุ่นหรือความชื้นสูงเกินมาตรฐาน
• ควรทำความสะอาด V-Groove และเลนส์กล้องอย่างสม่ำเสมอ
• ห้ามสัมผัสปลายไฟเบอร์โดยตรง เพราะอาจเกิดอันตรายจากเศษแก้วขนาดเล็ก
• ควรใช้ Fiber Cleaver ที่คมและได้มาตรฐาน เพื่อให้รอยเชื่อมมีคุณภาพ
• ตรวจสอบแบตเตอรี่และอะแดปเตอร์ก่อนใช้งานทุกครั้ง
• ไม่ควรถอดแบตเตอรี่หรือปิดเครื่องระหว่างกระบวนการเชื่อม
• ควรเปลี่ยนอิเล็กโทรดเมื่อครบอายุการใช้งานประมาณ 3,000 ครั้ง
• หลีกเลี่ยงการมองแสงเลเซอร์จาก VFL โดยตรง
• หลังใช้งานควรเก็บเครื่องในกล่องและหลีกเลี่ยงความร้อนสูงหรือแสงแดดโดยตรง

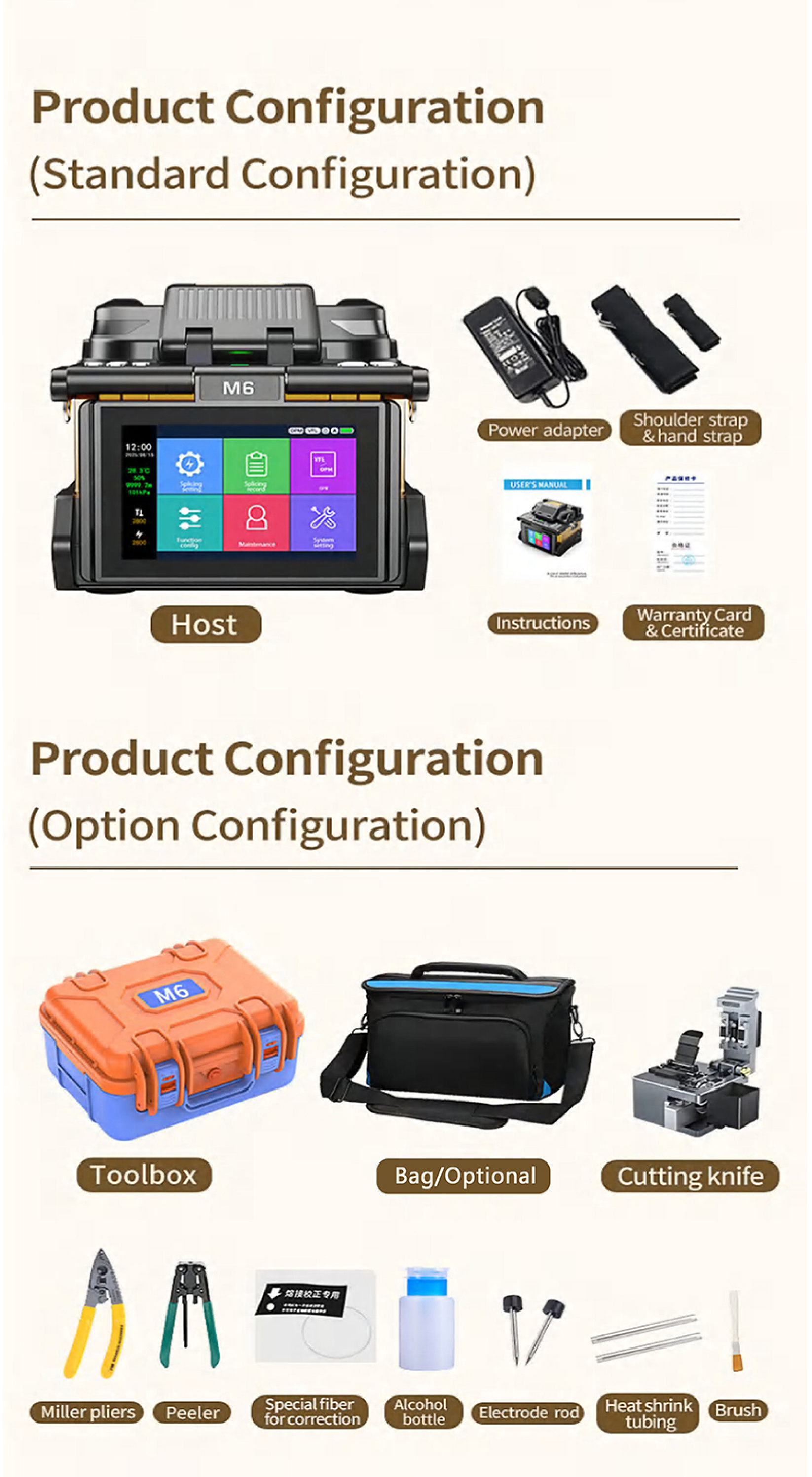

อุปกรณ์ที่จะได้รับ
1) เครื่องสไปรท์สายไฟเบอร์ออฟติก PBA รุ่น M6
2) Power Adapter
3) กระเป๋าสำหรับพกพา พร้อมสายสะพาย
4) คู่มือการใช้งาน (User Manual)
5) กล่องเครื่องมือ
6) เครื่องตัดไฟเบอร์ (Fiber Cleaver)
7) คีมปอกสายไฟเบอร์ออฟติกด้ามเขียว
8) คีมปอกสายไฟเบอร์ออฟติกด้ามเหลือง
9) สายไฟเบอร์สำหรับทดสอบ
10) ขวดปั๊มแอลกอฮอล์
11) หัวอิเล็คโทรด
12) สลิปผอม
13) แปรงทำความสะอาดอุปกรณ์
