Gigabit POE switch 8ch 10/100/1000M + 2 LAN UPLINK 10/100/1000M + 1 SFP (120WAT)
เป็นสวิตช์เครือข่ายความเร็วสูงระดับ Gigabit ที่รองรับการจ่ายไฟผ่านสาย LAN (PoE) ได้ในตัว เหมาะสำหรับใช้งานกับกล้องวงจรปิด IP Camera, Access Point, Wireless Bridge, โทรศัพท์ IP Phone และอุปกรณ์เครือข่ายที่รองรับมาตรฐาน IEEE802.3af/at/bt โดยมาพร้อมพอร์ต PoE จำนวน 8 ช่อง, พอร์ต Uplink Gigabit 2 ช่อง และพอร์ต SFP Fiber Optic อีก 1 ช่อง ช่วยให้สามารถขยายระบบเครือข่ายได้ทั้งแบบสาย LAN และไฟเบอร์ออปติก รองรับงานติดตั้งทั้งในสำนักงาน โรงงาน ร้านค้า และระบบ CCTV ที่ต้องการความเสถียรสูง พร้อมภาคจ่ายไฟในตัวกำลังรวม 120W ใช้งานง่ายแบบ Plug & Play ไม่ต้องตั้งค่าซับซ้อน

คุณสมบัติสินค้า

• Gigabit PoE Switch 8 ช่อง รองรับความเร็ว 10/100/1000Mbps
• มีพอร์ต PoE RJ45 จำนวน 8 ช่อง สำหรับส่งข้อมูลและจ่ายไฟผ่านสาย LAN เส้นเดียว
• มีพอร์ต Uplink Gigabit RJ45 จำนวน 2 ช่อง สำหรับเชื่อมต่อ Router, NVR หรือ Switch หลัก
• มีพอร์ต SFP Fiber Optical จำนวน 1 ช่อง รองรับการเชื่อมต่อไฟเบอร์ออปติก 10/100/1000Mbps
• รองรับมาตรฐาน IEEE802.3af / at / bt
• รองรับการจ่ายไฟ PoE สูงสุดต่อพอร์ต 30W
• กำลังไฟรวมสูงสุด 120W
• ระบบตรวจจับอุปกรณ์อัตโนมัติ ป้องกันความเสียหายจากการจ่ายไฟผิดประเภท
• รองรับระบบป้องกันไฟกระชาก Surge Protection สูงสุด 4KV
• มีระบบป้องกันกระแสเกิน (Overcurrent Protection)
• มีระบบป้องกันแรงดันไฟเกิน (Overvoltage Protection)
• มีระบบป้องกันไฟลัดวงจร (Short Circuit Protection)
• รองรับ Auto MDI/MDI-X ทุกพอร์ต ใช้งานได้ทั้งสายตรงและสายไขว้อัตโนมัติ
• รองรับ IEEE802.3X Flow Control ช่วยลดการสูญหายของข้อมูล
• รองรับ MAC Address Learning และ Aging อัตโนมัติ
• Switching Capacity / Backplane Bandwidth สูงถึง 22Gbps
• Packet Forwarding Rate สูงสุด 16.4Mpps
• รองรับการใช้งานต่อเนื่องในอุณหภูมิ -30°C ถึง 60°C
• ตัวเครื่องโลหะแข็งแรง ระบายความร้อนได้ดี
• ภาคจ่ายไฟ Built-in ภายในเครื่อง AC 100-240V
• ติดตั้งและใช้งานง่ายแบบ Plug & Play ไม่ต้องตั้งค่าเพิ่มเติม
• เหมาะสำหรับระบบ CCTV, Access Point, ระบบเครือข่ายสำนักงาน และงานระบบ PoE ขนาดกลางถึงใหญ่

ดาวน์โหลดข้อมูลไฟล์ Datasheet



แนะนำวิธีการใช้งาน
1.ติดตั้งตัวอุปกรณ์ในพื้นที่อากาศถ่ายเทสะดวก
ควรวางบนชั้นวาง Rack, โต๊ะ หรือพื้นที่ที่ระบายอากาศได้ดี เพื่อช่วยลดความร้อนสะสมระหว่างใช้งาน
2.เชื่อมต่อสายไฟ AC 100-240V
เสียบสายไฟเข้ากับตัวสวิตช์เพื่อเปิดใช้งาน ระบบไฟภายในเครื่องจะเริ่มทำงานทันที
3.เชื่อมต่ออุปกรณ์เครือข่ายเข้าพอร์ต PoE
พอร์ต PoE ช่อง 1-8 สามารถใช้งานกับ:
 -IP Camera
 -Wireless Access Point
 -IP Phone
- Network Bridge
-อุปกรณ์ที่รองรับ IEEE802.3af/at/bt
4.เชื่อมต่อ Router หรือ NVR ผ่านพอร์ต Uplink
ใช้พอร์ต Uplink Gigabit จำนวน 2 ช่อง สำหรับเชื่อมต่อ:
 -Router / Internet
 -Core Switch
 - NVR บันทึกกล้องวงจรปิด
 - Server หรือระบบเครือข่ายหลัก
5.ใช้งานพอร์ต SFP เมื่อต้องการเชื่อมต่อไฟเบอร์ออปติก
สามารถใส่ SFP Module เพื่อเชื่อมต่อระบบ Fiber Optic สำหรับเดินสายระยะไกล หรือเชื่อมต่อระหว่างอาคาร
6.ตรวจสอบสถานะการทำงานผ่านไฟ LED
 -PWR ติด = เครื่องทำงานปกติ
 -ไฟพอร์ตกระพริบ = มีการรับส่งข้อมูล
 -ไฟ PoE ติด = มีการจ่ายไฟไปยังอุปกรณ์ปลายทาง
7.ระบบทำงานอัตโนมัติแบบ Plug & Play
ไม่จำเป็นต้องตั้งค่าเพิ่มเติม สามารถใช้งานได้ทันทีหลังเชื่อมต่อสาย LAN และสายไฟเรียบร้อย

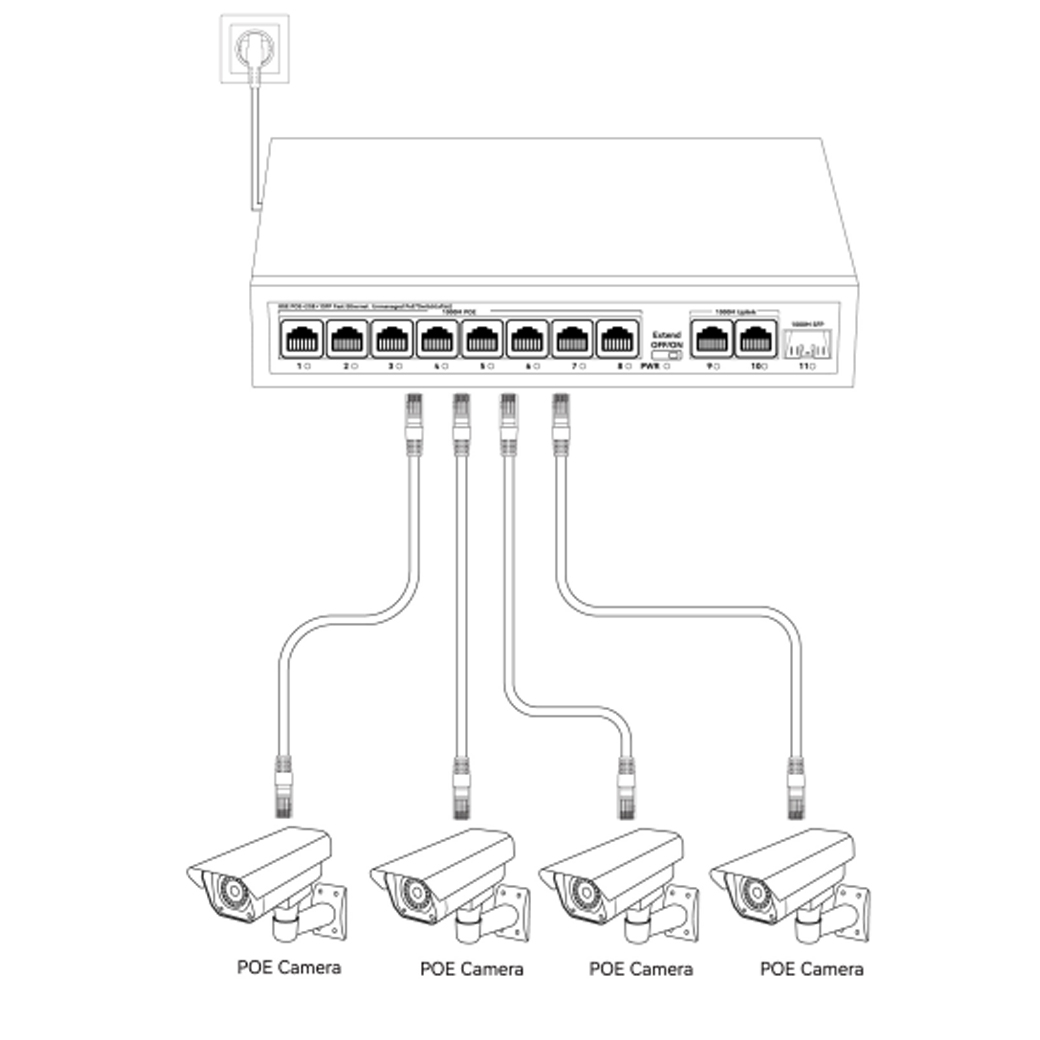

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี / ประโยชน์ในการใช้งาน

• ช่วยลดจำนวนสายไฟ ด้วยการส่งทั้งข้อมูลและไฟเลี้ยงผ่านสาย LAN เพียงเส้นเดียว
• รองรับอุปกรณ์ PoE ได้หลากหลาย เช่น IP Camera, Access Point, IP Phone และ Wireless Bridge
• ความเร็วระดับ Gigabit 10/100/1000Mbps ช่วยให้รับส่งข้อมูลได้รวดเร็วและเสถียร
• มีพอร์ต Uplink แยกเฉพาะ ลดปัญหาคอขวดของระบบเครือข่าย
• รองรับพอร์ต SFP Fiber Optic สำหรับเชื่อมต่อระยะไกลหรือเชื่อมต่อระหว่างอาคาร
• รองรับมาตรฐาน IEEE802.3af/at/bt ใช้งานร่วมกับอุปกรณ์ได้หลากหลาย
• ระบบจ่ายไฟอัจฉริยะ ตรวจจับอุปกรณ์อัตโนมัติ ช่วยป้องกันความเสียหายจากการจ่ายไฟผิดประเภท
• มีระบบป้องกันไฟกระชาก กระแสเกิน และไฟลัดวงจร เพิ่มความปลอดภัยในการใช้งาน
• ตัวเครื่องโลหะแข็งแรง ระบายความร้อนได้ดี เหมาะสำหรับใช้งานต่อเนื่อง
• รองรับการทำงานในอุณหภูมิ -30°C ถึง 60°C เหมาะสำหรับงานติดตั้งทั้งภายในและกึ่งภายนอก
• ช่วยลดต้นทุนการติดตั้งระบบไฟฟ้าในจุดที่ไม่มีปลั๊กไฟ
• เหมาะสำหรับระบบ CCTV, ระบบเครือข่ายสำนักงาน, ร้านค้า, โรงงาน และโครงการเครือข่ายขนาดกลางถึงใหญ่
• ติดตั้งง่าย ใช้งานได้ทันทีแบบ Plug & Play ไม่ต้องตั้งค่าซับซ้อน

ข้อควรระวัง

• ควรใช้งานกับอุปกรณ์ที่รองรับมาตรฐาน PoE IEEE802.3af/at/bt เท่านั้น
• หลีกเลี่ยงการเชื่อมต่ออุปกรณ์ที่ไม่รองรับ PoE เข้าพอร์ตจ่ายไฟโดยไม่จำเป็น
• ไม่ควรใช้งานเกินกำลังไฟรวมสูงสุด 120W ของตัวเครื่อง
• ควรตรวจสอบกำลังไฟของอุปกรณ์ปลายทางก่อนเชื่อมต่อทุกครั้ง
• หลีกเลี่ยงการติดตั้งในพื้นที่เปียกชื้น หรือมีน้ำสัมผัสโดยตรง
• ควรติดตั้งในพื้นที่อากาศถ่ายเทสะดวก เพื่อช่วยระบายความร้อน
• หลีกเลี่ยงการวางใกล้แหล่งความร้อนสูง หรือบริเวณที่มีฝุ่นสะสมมาก
• ควรใช้สาย LAN คุณภาพดี เช่น CAT5e หรือ CAT6 เพื่อประสิทธิภาพสูงสุด
• หากใช้งานพอร์ต SFP ควรเลือก SFP Module ให้ตรงกับประเภทสายไฟเบอร์และระยะทางใช้งาน
• ไม่ควรถอดหรือเสียบสาย LAN ขณะเกิดไฟกระชากหรือฟ้าผ่า
• ควรใช้งานร่วมกับระบบป้องกันไฟกระชาก หรือ UPS เพื่อช่วยป้องกันความเสียหายจากไฟฟ้า
• ห้ามแกะหรือดัดแปลงอุปกรณ์ขณะมีไฟเลี้ยง
• ควรเก็บอุปกรณ์ให้ห่างจากเด็ก และสารไวไฟ

อุปกรณ์ที่จะได้รับ
1) Gigabit PoE Switch 8 Port + 2 Uplink + 1 SFP x1
2) สายไฟ AC Power Cable x1
