PoE Injector ชนิดพิเศษ 1G Converter 25W IEEE802.3 AF/AT (เสียบไฟแรงดันต่ำ) Input DC 12V-40V / แปลงไฟเป็น Output 48V POE รุ่น POE213-B
เป็นอุปกรณ์สำหรับจ่ายไฟผ่านสาย LAN (Power over Ethernet) ที่ออกแบบมาเพื่อรองรับงานเครือข่ายและกล้องวงจรปิดโดยเฉพาะ สามารถแปลงไฟ DC แรงดันต่ำตั้งแต่ 12V-40V ให้เป็นไฟมาตรฐาน 48V PoE ตามมาตรฐาน IEEE802.3af/at เหมาะสำหรับใช้งานกับ IP Camera, Wireless Access Point, IP Phone และอุปกรณ์เครือข่ายที่รองรับ PoE ช่วยให้ติดตั้งอุปกรณ์ในพื้นที่ที่ไม่มีปลั๊กไฟได้สะดวกมากขึ้น รองรับความเร็ว Gigabit 10/100/1000Mbps ส่งข้อมูลและจ่ายไฟได้พร้อมกันผ่านสาย LAN เพียงเส้นเดียว เหมาะสำหรับงานระบบโซลาร์เซลล์ รถโมบาย งานภาคสนาม และระบบเครือข่ายในโรงงานหรืออาคารสำนักงาน

คุณสมบัติสินค้า

• รองรับมาตรฐาน PoE IEEE802.3af / IEEE802.3at
• รองรับความเร็วเครือข่าย Gigabit 10/100/1000Mbps (1G)
• รองรับกำลังไฟสูงสุด 25W สำหรับอุปกรณ์ PoE
• รองรับแรงดันไฟเข้าแบบ DC 12V-40V
• แปลงแรงดันไฟออกเป็น DC 48V PoE อัตโนมัติ
• ส่งข้อมูลและจ่ายไฟผ่านสาย LAN เส้นเดียว
• รองรับการใช้งานกับ IP Camera, Wireless AP, IP Phone และอุปกรณ์ PoE อื่น ๆ
• รองรับการจ่ายไฟระยะไกลผ่านสาย LAN ได้สูงสุด 100 เมตร
• มีระบบป้องกันไฟเกิน (Over Voltage Protection)
• มีระบบป้องกันกระแสไฟเกิน (Over Current Protection)
• ดีไซน์ขนาดกะทัดรัด ติดตั้งง่าย ใช้งานสะดวก
• เหมาะสำหรับงานระบบกล้องวงจรปิด รถโมบายล์ งานโซลาร์เซลล์ และพื้นที่ที่ไม่มีไฟ AC
• ตัวเครื่องรองรับการใช้งานต่อเนื่อง มีความเสถียรสูง
• รองรับการใช้งานในอุณหภูมิ -40°C ถึง 75°C
• ผลิตตามมาตรฐานอุตสาหกรรม รองรับงานติดตั้งระดับมืออาชีพ

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1.เตรียมแหล่งจ่ายไฟ DC ใช้งานร่วมกับไฟ DC ขนาด 12V, 15V, 24V หรือ 40V ตามสเปกของอุปกรณ์ โดยระบบจะทำการแปลงไฟเป็น 48V PoE อัตโนมัติ
2.เชื่อมต่อสาย LAN จากต้นทาง นำสาย LAN จาก Router, Switch หรือ NVR เสียบเข้าที่พอร์ต LAN/Data Input ของตัว PoE Injector
3.เชื่อมต่อไฟ DC เข้าอุปกรณ์ เสียบไฟ DC เข้าช่อง Power Input ของตัว Injector เพื่อจ่ายพลังงานให้ระบบ
4.เชื่อมต่อสาย LAN ไปยังอุปกรณ์ PoE นำสาย LAN อีกเส้นเสียบจากพอร์ต PoE Out ไปยังอุปกรณ์ปลายทาง เช่น กล้อง IP Camera, Access Point หรือ IP Phone
5.ตรวจสอบสถานะการทำงาน เมื่อเชื่อมต่อถูกต้อง อุปกรณ์ปลายทางจะเปิดใช้งานทันที พร้อมรับทั้งไฟและข้อมูลผ่านสาย LAN เส้นเดียว
6.ติดตั้งในตำแหน่งที่เหมาะสม ควรติดตั้งในพื้นที่อากาศถ่ายเท ไม่โดนน้ำหรือความชื้นสูง เพื่อยืดอายุการใช้งานของอุปกรณ์
7.ใช้งานกับระบบไฟโซลาร์เซลล์หรือแบตเตอรี่ได้ เหมาะสำหรับงานนอกสถานที่ รถโมบายล์ หรือพื้นที่ไม่มีไฟ AC เพราะรองรับไฟ DC แรงดันต่ำโดยตรง

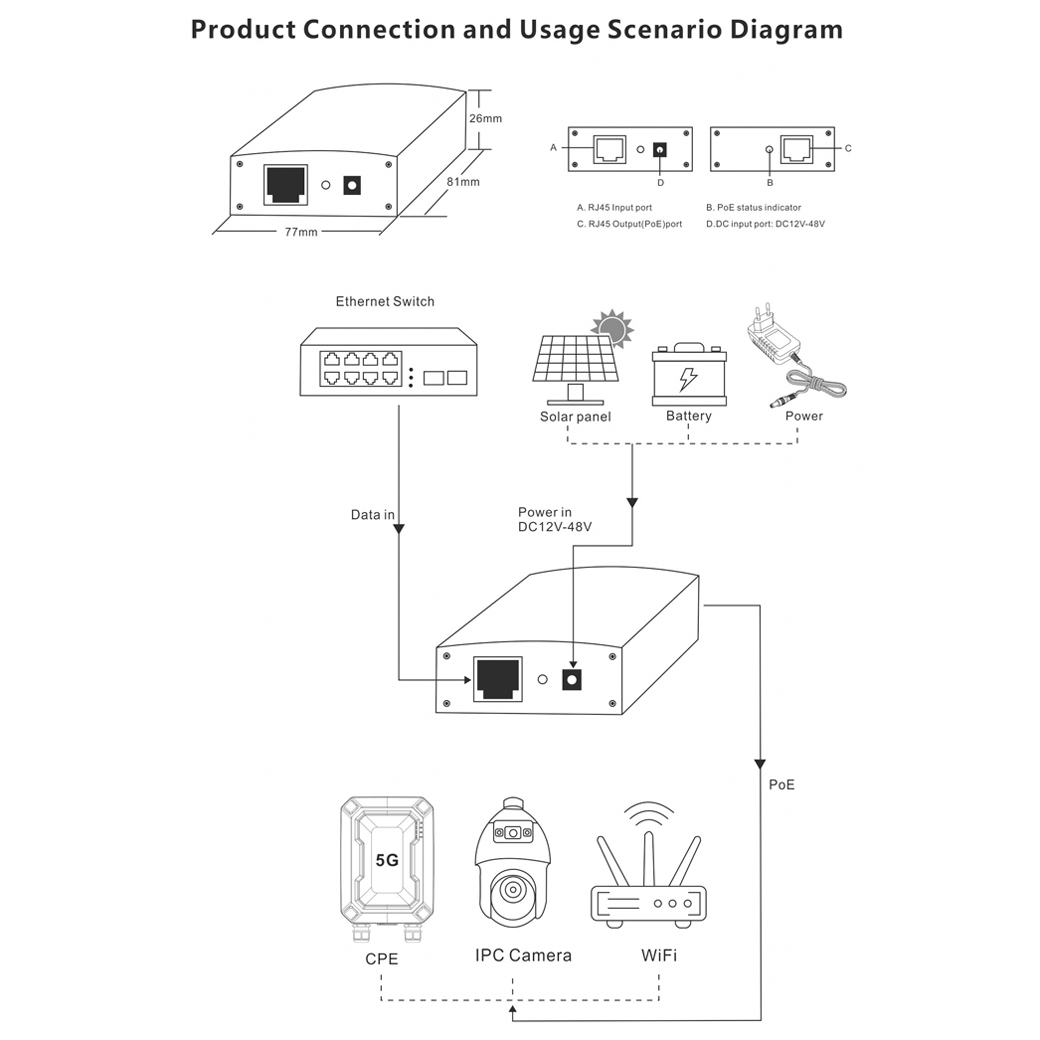

Diagram (แผนภาพการเชื่อมต่อ)



ข้อดี/ประโยชน์ในการใช้งาน

• ช่วยจ่ายไฟและส่งข้อมูลผ่านสาย LAN เพียงเส้นเดียว ลดความยุ่งยากในการเดินสาย
• รองรับความเร็ว Gigabit 1Gbps ส่งข้อมูลได้รวดเร็วและเสถียร
• รองรับไฟ DC แรงดันต่ำหลายระดับ เพิ่มความยืดหยุ่นในการติดตั้ง
• แปลงไฟเป็น 48V PoE อัตโนมัติ ใช้งานได้กับอุปกรณ์มาตรฐาน IEEE802.3af/at
• เหมาะสำหรับงานกล้องวงจรปิด ระบบเครือข่าย และงานติดตั้งภายนอกอาคาร
• ใช้งานร่วมกับแบตเตอรี่ ระบบโซลาร์เซลล์ หรือไฟในรถยนต์ได้
• ลดต้นทุนการเดินสายไฟเพิ่มเติมในพื้นที่ติดตั้ง
• เหมาะสำหรับพื้นที่ไม่มีไฟ AC หรือจุดติดตั้งที่เข้าถึงยาก
• ขนาดกะทัดรัด ติดตั้งง่าย ประหยัดพื้นที่
• มีระบบป้องกันไฟเกินและกระแสเกิน เพิ่มความปลอดภัยในการใช้งาน

ข้อควรระวัง

• ควรใช้งานกับอุปกรณ์ที่รองรับ PoE มาตรฐาน IEEE802.3af/at เท่านั้น
• ห้ามใช้แหล่งจ่ายไฟเกินช่วงแรงดันที่กำหนด (12V-40V DC)
• ควรตรวจสอบขั้วไฟ DC ให้ถูกต้องก่อนเชื่อมต่อ
• หลีกเลี่ยงการติดตั้งในพื้นที่เปียกชื้น หรือโดนน้ำโดยตรง
• ไม่ควรวางใกล้แหล่งความร้อนสูงหรือพื้นที่อับอากาศ
• ควรใช้สาย LAN คุณภาพดี เช่น CAT5e หรือ CAT6 เพื่อประสิทธิภาพสูงสุด
• ไม่ควรใช้งานเกินกำลังไฟสูงสุด 25W ของอุปกรณ์
• ควรถอดปลั๊กไฟก่อนติดตั้งหรือถอดสายเชื่อมต่อทุกครั้งเพื่อความปลอดภัย

อุปกรณ์ที่จะได้รับ
1) PoE Injector รุ่น POE213-B x1
2) สายแจ็ค DC ตัวผู้ x1
