HDMI Extender Over + USB WITH IR 250M (TX/RX)
HDMI Extender Over CAT6 + USB with IR ระยะ 250 เมตร เป็นอุปกรณ์สำหรับขยายสัญญาณภาพและเสียง HDMI ผ่านสาย LAN (CAT5e/CAT6) ได้ในระยะไกล โดยยังคงความคมชัดระดับ Full HD 1080P พร้อมรองรับการใช้งาน USB (Keyboard/Mouse แบบ KVM) และระบบ IR สำหรับควบคุมรีโมทจากระยะไกล เหมาะสำหรับงานห้องประชุม ระบบป้ายโฆษณา Digital Signage ห้องควบคุม หรือการติดตั้งที่ต้องเดินสายไกลกว่าสาย HDMI ปกติ

คุณสมบัติสินค้า

• ส่งสัญญาณภาพและเสียง HDMI ผ่านสาย CAT6 ได้ไกลสูงสุด 250 เมตร
• รองรับความละเอียดสูงสุด 1920×1080 @60Hz (Full HD)
• รองรับมาตรฐาน HDMI 1.3 และ HDCP 1.2
• รองรับ USB KVM สำหรับต่อคีย์บอร์ดและเมาส์ควบคุมเครื่องต้นทาง
• รองรับ IR Extension (ส่งสัญญาณรีโมทได้)
• รองรับการทำงานแบบ Over TCP/IP (1 TX ต่อหลาย RX ได้)
• ระบบปรับสัญญาณภาพอัตโนมัติ ภาพนิ่ง คมชัด เสถียร
• มีระบบ ESD Protection ป้องกันไฟฟ้าสถิต
• ใช้งานง่ายแบบ Plug & Play
• ใช้ไฟเลี้ยง DC 5V/1A
• กินไฟต่ำสุดเพียง ≤ 3W
• ขนาดเครื่อง 95 × 73 × 26 มม.
• อุณหภูมิการทำงาน -5°C ถึง +70°C

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน

1. ต่ออะแดปเตอร์ไฟเข้าที่ตัว TX และ RX
2. ใช้สาย HDMI ต่อจาก
3. Source → HDMI IN (TX)
4. HDMI OUT (RX) → จอแสดงผล
5. ใช้สาย LAN CAT5e/CAT6 เชื่อมต่อระหว่าง TX กับ RX
6. ต่อสาย USB จากคอมพิวเตอร์เข้าช่อง USB IN (TX)
7. ต่อคีย์บอร์ด / เมาส์ ที่ช่อง USB OUT (RX)
8. ต่อสาย IR TX/RX หากต้องการใช้งานรีโมท
9. เปิดเครื่อง ระบบจะทำงานอัตโนมัติ

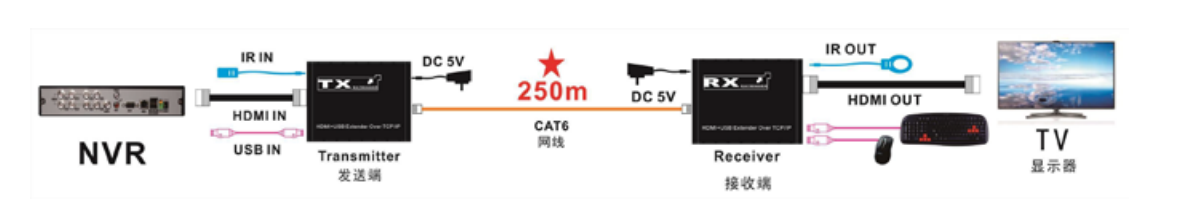

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี / ประโยชน์ / ข้อควรระวัง
ข้อดี & ประโยชน์

• เดินสายได้ไกลกว่าสาย HDMI ปกติหลายเท่า
• ใช้สาย LAN ต้นทุนต่ำและเดินสายง่าย
• ควบคุมคอมพิวเตอร์จากปลายทางได้ (KVM)
• ควบคุมรีโมทจากระยะไกลผ่าน IR
• เหมาะกับงานแสดงผลระยะไกลและระบบควบคุม

ข้อควรระวัง

• ควรใช้สาย CAT6 คุณภาพดี เพื่อให้ได้ระยะ 250 ม. เต็มประสิทธิภาพ
• หลีกเลี่ยงการเดินสายใกล้แหล่งสัญญาณรบกวนไฟฟ้า
• ต้องจ่ายไฟให้ครบทั้ง TX และ RX
• ควรเสียบสายให้แน่นก่อนเปิดใช้งาน

อุปกรณ์ที่จะได้รับ

1. ตัวส่งสัญญาณ (Transmitter) × 1
2. ตัวรับสัญญาณ (Receiver) × 1
3. สาย USB × 1
4. Power Adapter × 2
5. ชุด IR TX/RX × 1
