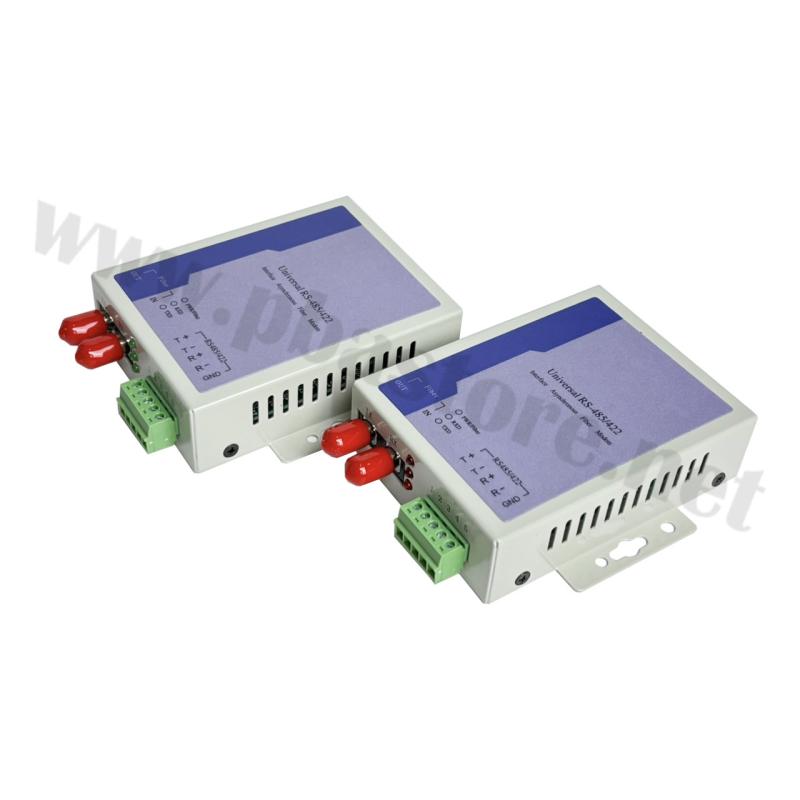

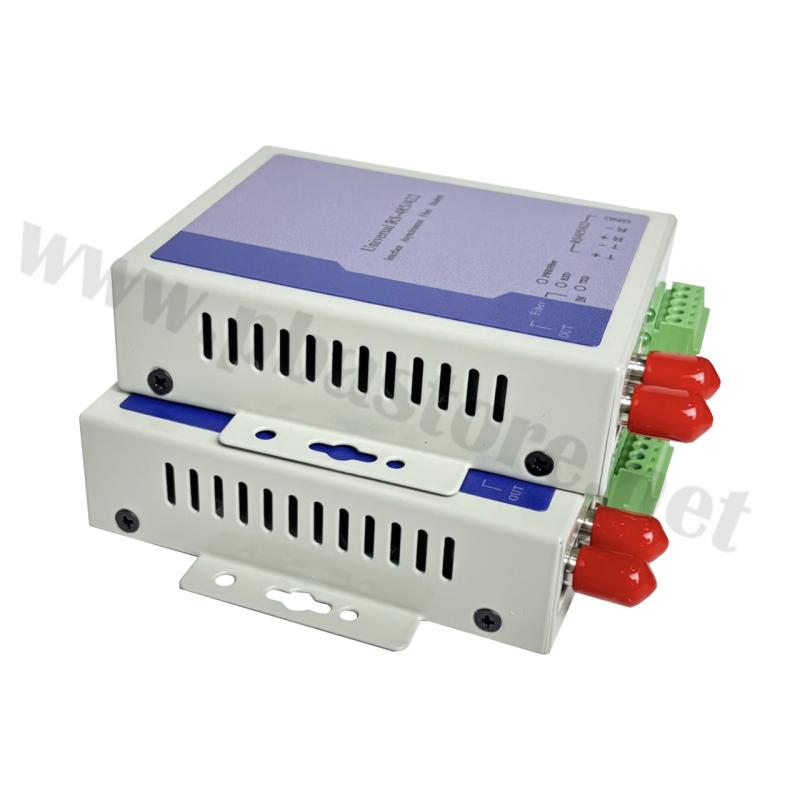

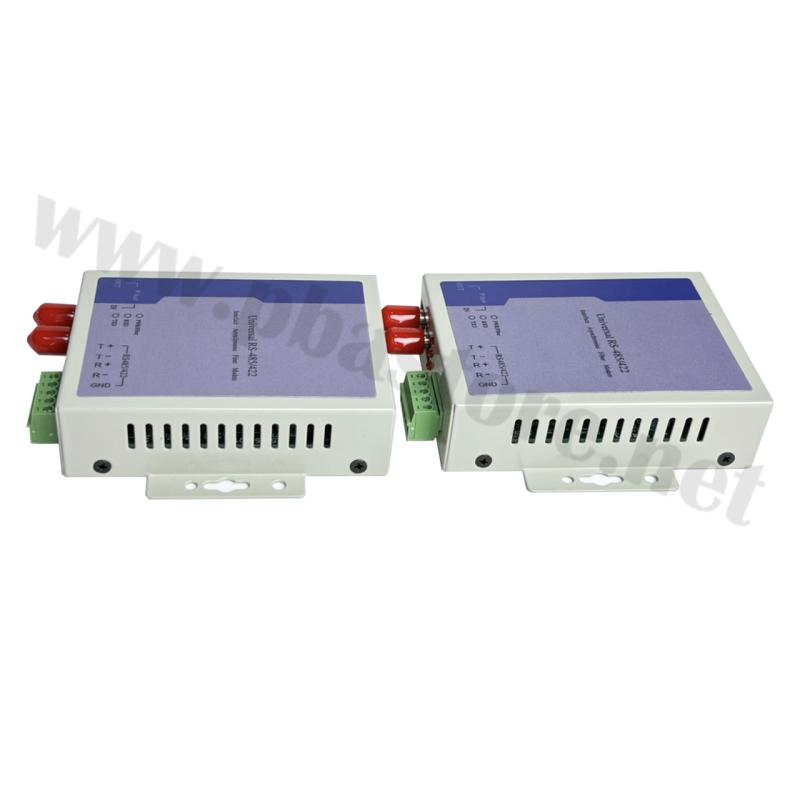

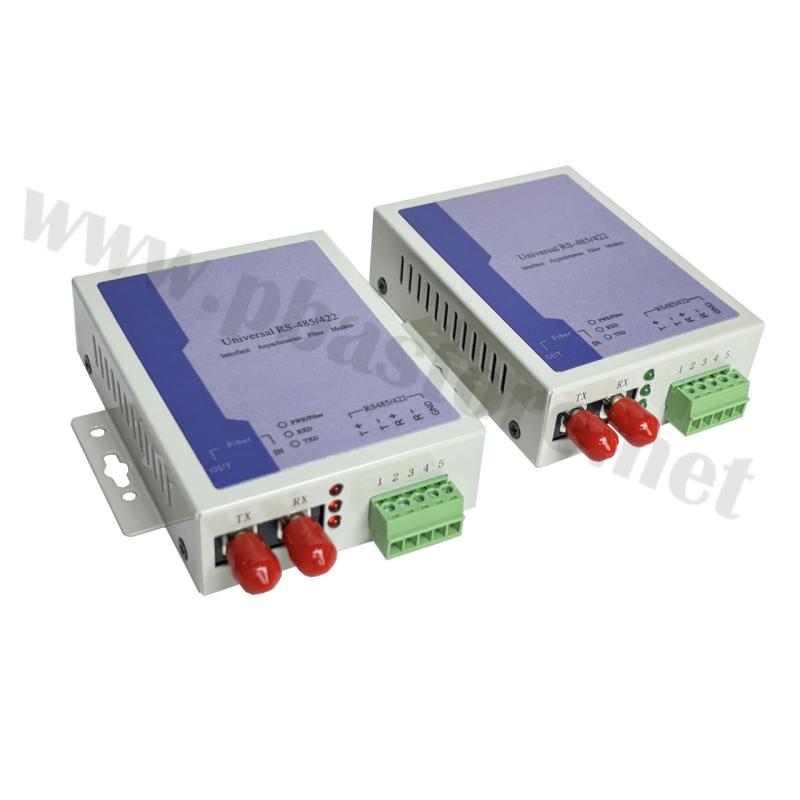

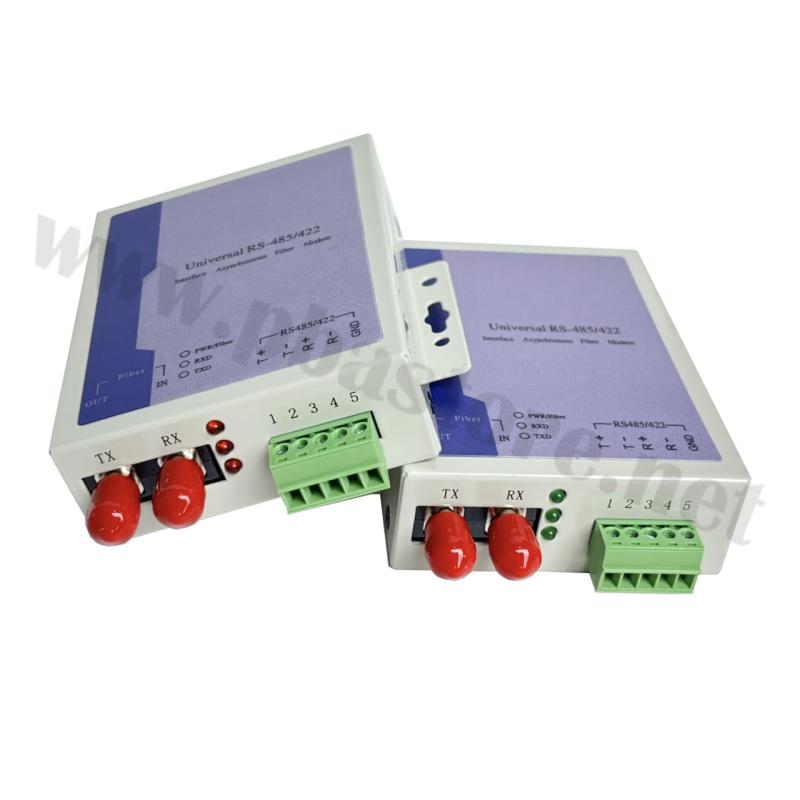

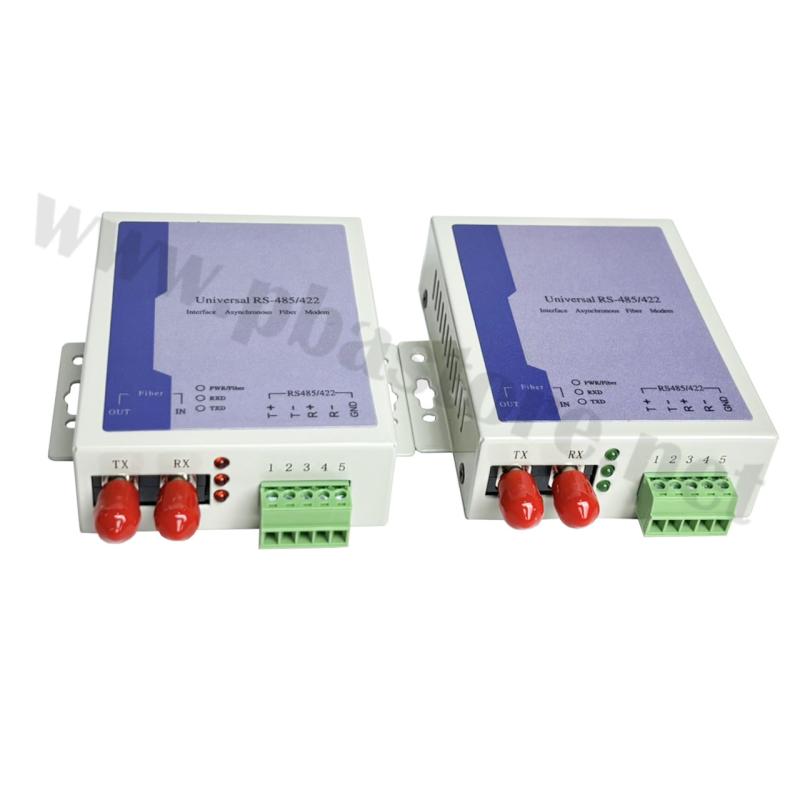

RS485 Teminal to fiber optic modem duplex 2 ST (20KM)

แบรนด์ :
รหัสสินค้า : P05100
รุ่น : FOM-485ST20
1,350.00 บาท
(0 จาก 0 โหวต)
รายละเอียด

RS485 Teminal to fiber optic modem duplex 2 ST (20KM)
สำหรับการแปลงสัญญาณ RS485 ให้สามารถส่งผ่านสื่อใยแก้วนำแสงได้ไกลถึง 20 กิโลเมตร เหมาะสำหรับระบบที่ต้องการความเสถียร ป้องกันสัญญาณรบกวน และต้องการส่งข้อมูลระยะไกล เช่น ระบบควบคุมอุตสาหกรรม ระบบ SCADA หรือระบบควบคุมอาคารอัจฉริยะ (BAS)


คุณสมบัติสินค้า

  • รองรับอินเทอร์เฟซ RS485 Half Duplex

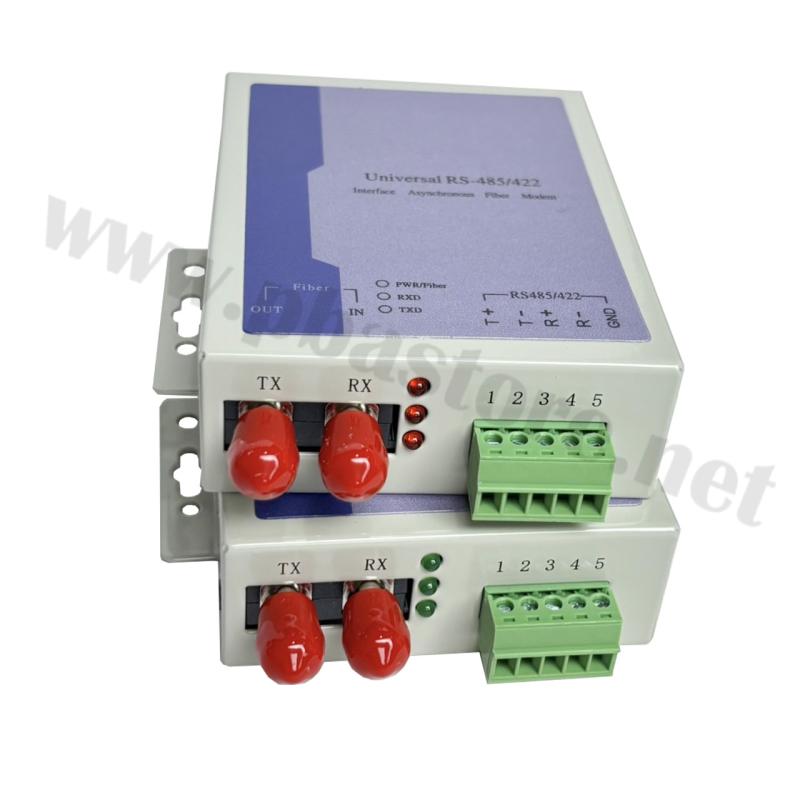

  • ใช้หัวต่อใยแก้วนำแสงแบบ ST Duplex
  • ความยาวสายสูงสุด: 20 กิโลเมตร (Single-mode Fiber)
  • ความเร็วในการส่งข้อมูลสูงสุด: 0–115.2Kbps

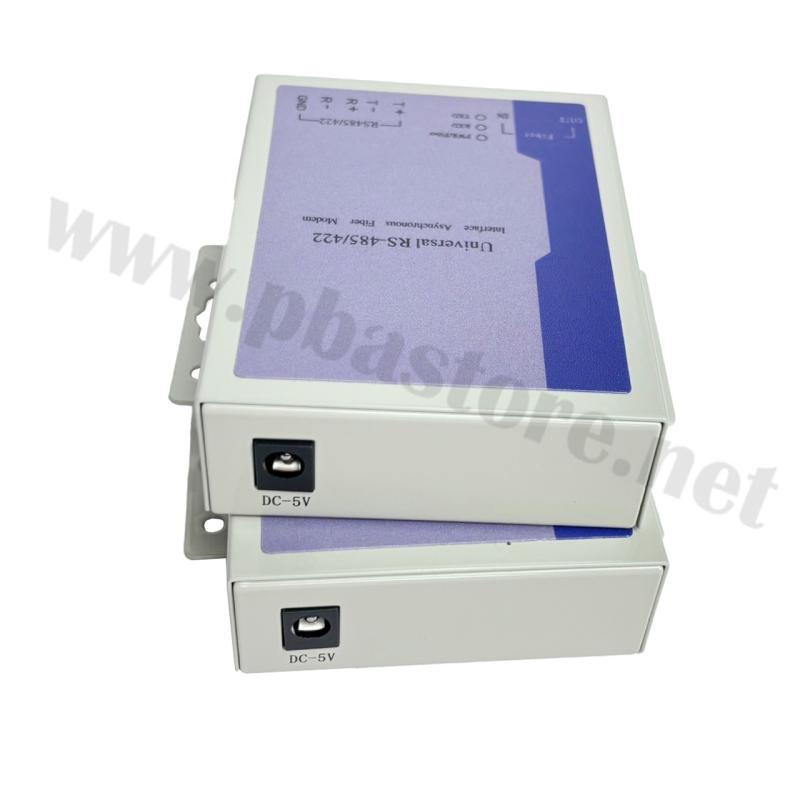

  • แหล่งจ่ายไฟ: DC 5–12V
  • ป้องกัน ESD และ Surge Protection สำหรับ RS485
  • ติดตั้งง่าย ไม่ต้องตั้งค่า

ดาวน์โหลดข้อมูลไฟล์ Datasheet



แนะนำวิธีการใช้งาน
1.เชื่อมต่อสาย RS485 จากอุปกรณ์ปลายทาง (PLC, Controller ฯลฯ) เข้ากับพอร์ต RS485 บนโมเด็มไฟเบอร์
2.เชื่อมต่อสาย Fiber Optic แบบ Single-mode (หัว ST/ST) เข้ากับพอร์ต ST ของโมเด็มทั้งสองฝั่ง
3.จ่ายไฟให้กับทั้งสองฝั่งของ Fiber Modem
4.ระบบพร้อมใช้งาน (Plug & Play)


Diagram (แผนภาพการเชื่อมต่อ)


ข้อดี / ประโยชน์ในการใช้งาน

  • ส่งข้อมูลได้ระยะไกลถึง 20 กิโลเมตร โดยไม่มีการสูญเสียสัญญาณ
  • ป้องกันสัญญาณรบกวนจาก EMI/RFI ได้ดีเยี่ยม
  • ป้องกันปัญหาที่เกิดจาก ground loop ระหว่างอุปกรณ์
  • เพิ่มความปลอดภัยในการเชื่อมต่อระบบควบคุมในพื้นที่อุตสาหกรรม
  • ติดตั้งง่าย ไม่ต้องตั้งค่าซอฟต์แวร์หรือโปรแกรมเพิ่มเติม


ข้อควรระวัง

  • ใช้เฉพาะกับสายไฟเบอร์ Single-mode เท่านั้น
  • ห้ามใช้เกินระยะ 20 กม. เพราะอาจทำให้ข้อมูลสูญหาย
  • ควรใช้แหล่งจ่ายไฟที่มีคุณภาพและเสถียร
  • หลีกเลี่ยงการบิดสายไฟเบอร์มากเกินไป

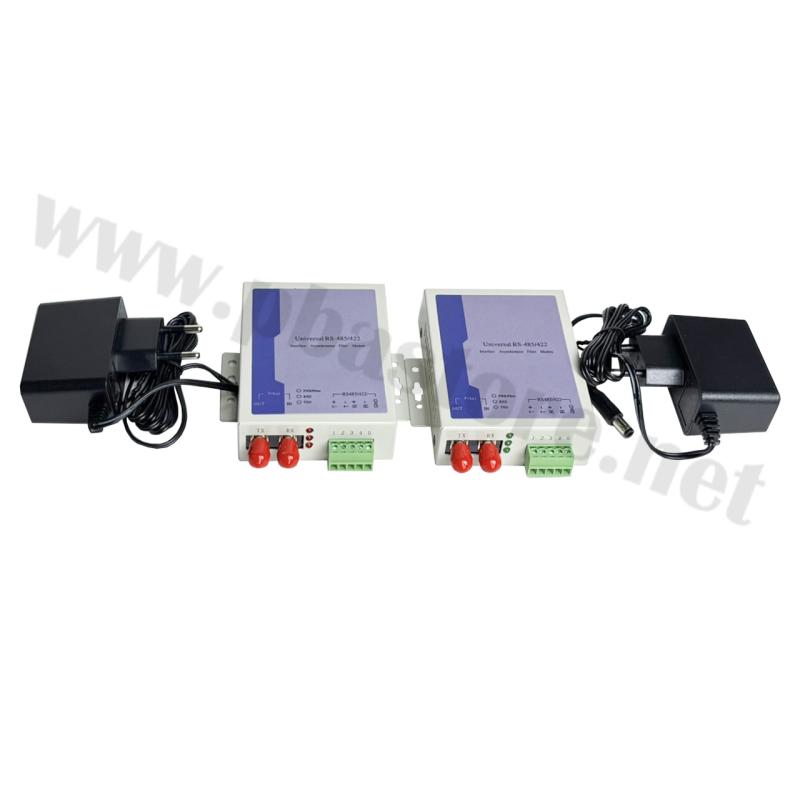

อุปกรณ์ที่จะได้รับ
1) RS485 to Fiber Optic Modem (Tx/Rx) 1 ชุด
2) อะแดปเตอร์ไฟ DC 5V 2A  2 ตัว


tags : RS485, Fiber Optic Modem, ST Connector, 20KM, Serial to Fiber, RS485 Converter, Modbus Fiber Industrial Communication
