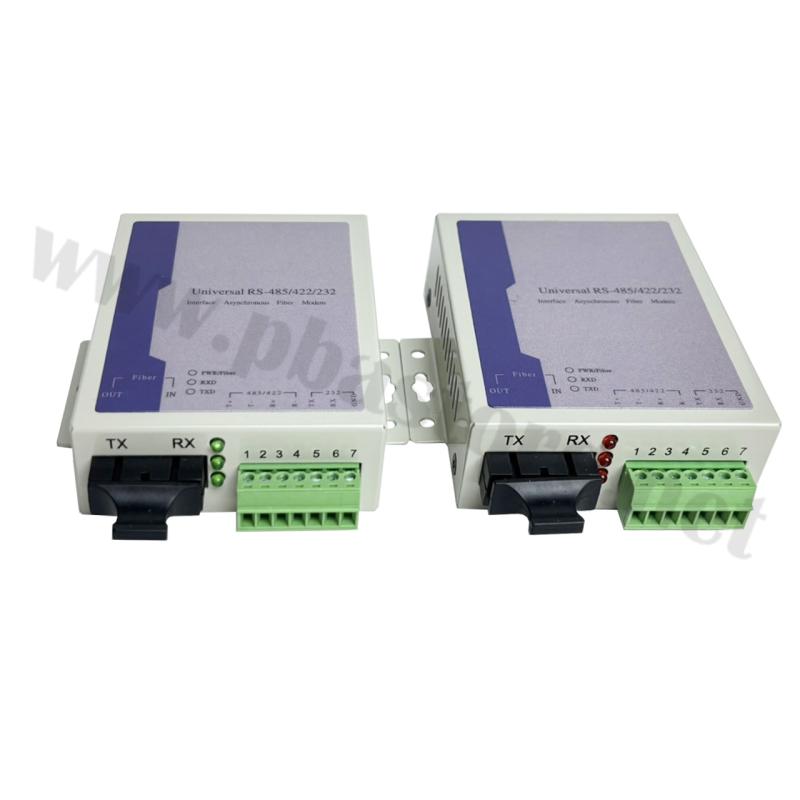

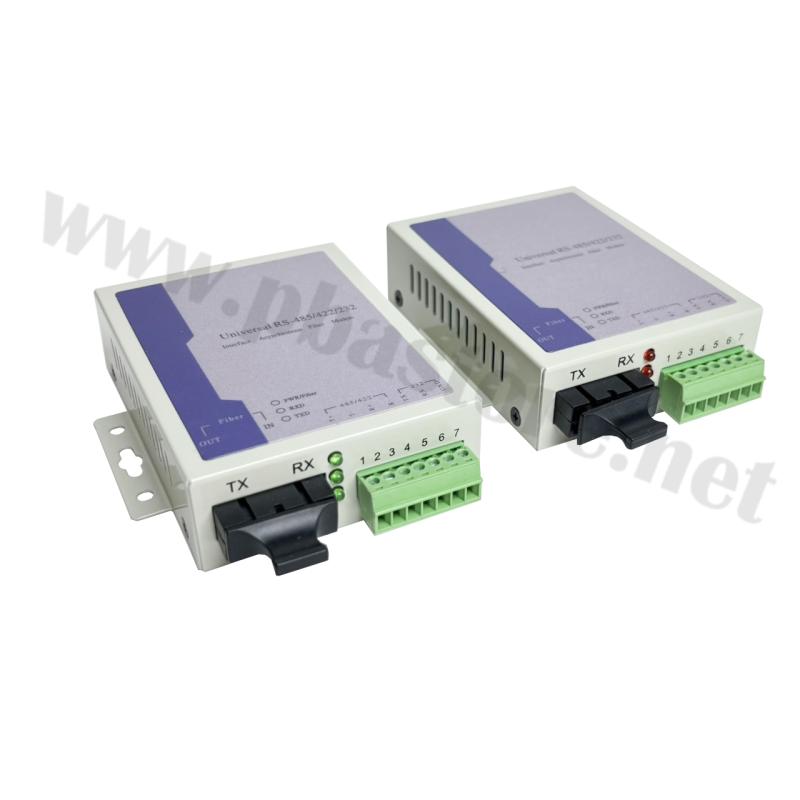

RS485/422/232 Teminal to fiber optic modem duplex 2 SC
เป็นอุปกรณ์แปลงสัญญาณจากพอร์ตอนุกรม (Serial Interface) ได้แก่ RS-485, RS-422 และ RS-232 ให้เป็นสัญญาณแสงผ่านสายไฟเบอร์ออปติก ชนิด Duplex (รับ-ส่งข้อมูลแบบ 2 ทางพร้อมกัน) โดยใช้หัวเชื่อมต่อแบบ SC (2 ช่อง) เพื่อเพิ่มระยะทางในการสื่อสารให้ไกลขึ้นได้ถึงหลายกิโลเมตร ลดการรบกวนของสัญญาณไฟฟ้า และเพิ่มความเสถียรในการส่งข้อมูล เหมาะสำหรับการใช้งานในระบบควบคุมอุตสาหกรรม, ระบบ SCADA, ระบบควบคุมอาคารอัตโนมัติ (Building Automation), ระบบเครือข่ายรักษาความปลอดภัย และงานที่ต้องการความปลอดภัยในการสื่อสารข้อมูลระยะไกลผ่านสายไฟเบอร์ออปติก

คุณสมบัติสินค้า
1.รองรับพอร์ตอนุกรมหลายประเภท
รองรับอินเทอร์เฟซ RS-232, RS-422 และ RS-485 (Half Duplex / Full Duplex)
สามารถเลือกใช้งานได้ตามอุปกรณ์ต้นทางที่ใช้อยู่
2.การส่งข้อมูลผ่านไฟเบอร์ออปติกแบบ Duplex
ใช้การส่งข้อมูลแบบ Full Duplex (ส่งและรับพร้อมกัน)
รองรับการสื่อสารผ่านสายไฟเบอร์ออปติกชนิด Single-Mode หรือ Multi-Mode (ตามรุ่น)
หัวเชื่อมต่อ SC จำนวน 2 พอร์ต (TX/RX)
3.ระยะทางการส่งข้อมูลไกล
รองรับระยะทางสูงสุดถึง 2-20 กิโลเมตร (ขึ้นอยู่กับชนิดของไฟเบอร์และอัตราการส่งข้อมูล)
ป้องกันการรบกวนของคลื่นแม่เหล็กไฟฟ้า (EMI) ได้ดี
4.อัตราการส่งข้อมูล (Baud Rate)
รองรับอัตราการส่งข้อมูลตั้งแต่ 300bps ถึง 115.2Kbps (หรือสูงกว่านี้ขึ้นอยู่กับรุ่น)
5.การใช้งานแบบ Plug and Play
ไม่จำเป็นต้องตั้งค่า DIP Switch ซับซ้อน
รองรับการทำงานแบบอัตโนมัติ ทั้งในเรื่องของการตรวจจับทิศทางข้อมูล (สำหรับ RS-485) และการควบคุมการส่งข้อมูล
6.ไฟแสดงสถานะ (LED Indicators)
แสดงสถานะพลังงาน, การเชื่อมต่อสายไฟเบอร์, การส่งข้อมูล และพอร์ต Serial
7.โครงสร้างและวัสดุ
ตัวเครื่องทำจากโลหะคุณภาพสูง ระบายความร้อนได้ดี ทนทานต่อสภาพแวดล้อม
เหมาะสำหรับใช้งานภายในอาคารหรือภาคสนาม
8.แหล่งจ่ายไฟ
ใช้ไฟ DC 5V-12V (ขึ้นอยู่กับรุ่น)
ใช้พลังงานต่ำ ประหยัดไฟ


ดาวน์โหลดข้อมูลไฟล์ Datasheet



แนะนำวิธีการใช้งาน
1. ตรวจสอบอุปกรณ์และสายเชื่อมต่อ
-ตรวจสอบให้แน่ใจว่าโมเด็มและอุปกรณ์ต้นทาง (เช่น PLC, PC, Controller) รองรับอินเทอร์เฟซ RS232 / RS422 / RS485 ตามต้องการ
-เตรียมสายไฟเบอร์ออปติกชนิด Duplex แบบหัว SC/SC (Single-mode หรือ Multi-mode ตามรุ่น)
-เตรียมแหล่งจ่ายไฟ (เช่น อะแดปเตอร์ 5V-12V)
2. เชื่อมต่อสายอนุกรม (Serial Interface)
-เชื่อมต่อพอร์ต RS232, RS422 หรือ RS485 จากอุปกรณ์ต้นทางเข้าสู่โมเด็มตามพินที่กำหนด (อาจใช้ขั้วต่อแบบ Terminal Block หรือ DB9/DB25)
-ตรวจสอบว่าเลือกชนิดอินเทอร์เฟซให้ตรงกับที่ใช้งาน (บางรุ่นอาจมีจัมเปอร์หรือ DIP Switch สำหรับเลือก)
3. เชื่อมต่อสายไฟเบอร์ออปติก
-เสียบสายไฟเบอร์หัว SC ทั้งฝั่ง TX (Transmit) และ RX (Receive) ให้ตรงกันระหว่างเครื่องส่งและเครื่องรับ
-ควรระวังไม่ให้สายไฟเบอร์งอหรือหัก เพื่อป้องกันการสูญเสียสัญญาณ
4. จ่ายไฟให้โมเด็ม
-ต่อแหล่งจ่ายไฟเข้าที่ตัวอุปกรณ์
-ตรวจสอบไฟแสดงสถานะ (LED) เช่น Power, Link, TX/RX ว่าทำงานปกติ
5. ทดสอบการรับส่งข้อมูล
-ส่งข้อมูลจากต้นทาง (เช่น PC หรืออุปกรณ์ควบคุม) ไปยังปลายทาง
-ตรวจสอบว่าอุปกรณ์สามารถสื่อสารกันได้ปกติผ่านไฟเบอร์ออปติก
-หากใช้งาน RS485 แนะนำให้ทดสอบทั้งแบบ Half Duplex และ Full Duplex หากอุปกรณ์รองรับ
6. ติดตั้งในตำแหน่งที่เหมาะสม
-ติดตั้งอุปกรณ์ในตำแหน่งที่มีการระบายอากาศดี ไม่ชื้น และไม่มีแสงแดดโดยตรง
-หากใช้ในพื้นที่อุตสาหกรรม อาจติดตั้งในตู้ควบคุมหรือราง DIN Rail (หากอุปกรณ์รองรับ)

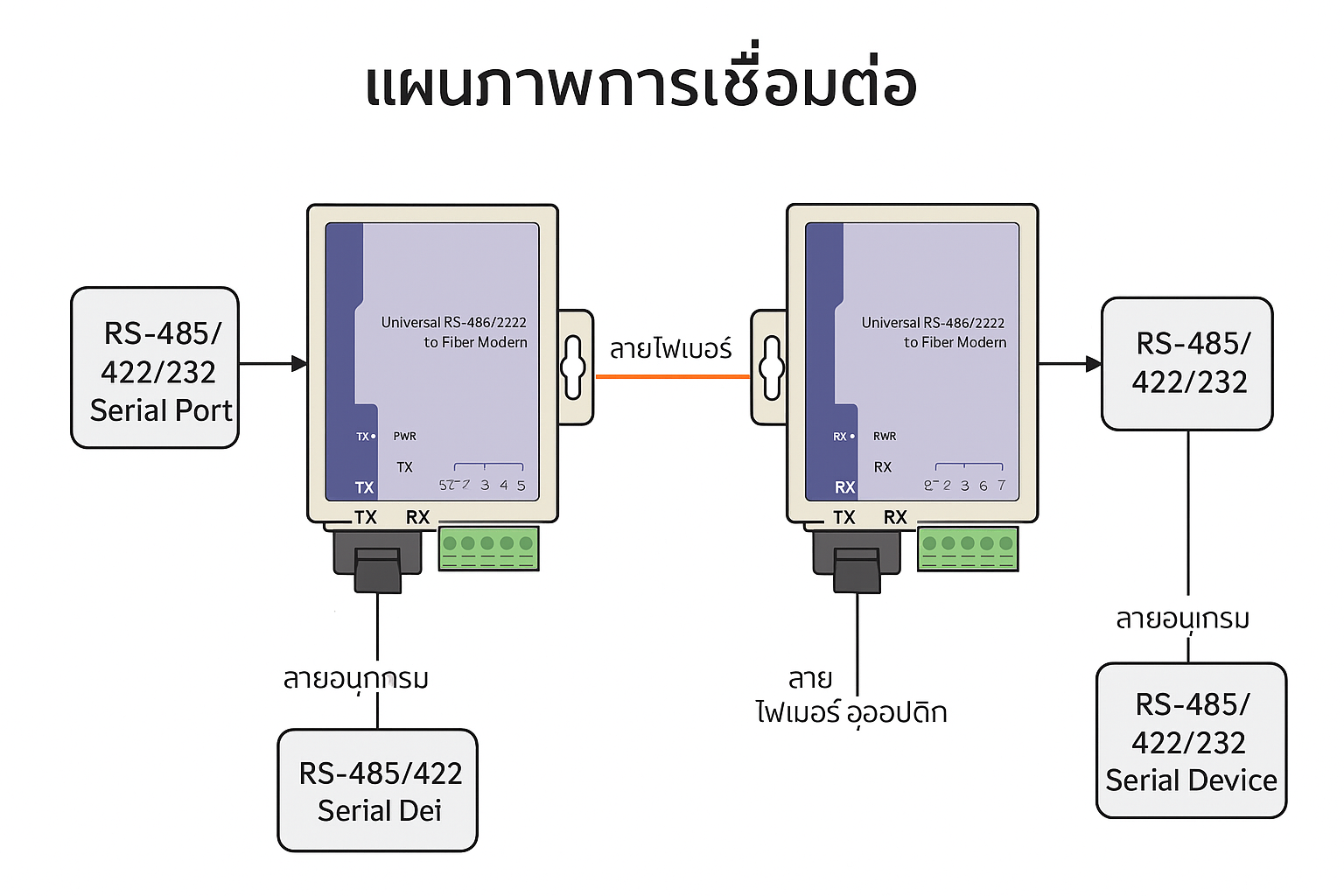

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี
1.เพิ่มระยะการส่งข้อมูลได้ไกลขึ้น
ส่งข้อมูลได้ไกลถึงหลายกิโลเมตร (สูงสุด 20 กม. หรือมากกว่า ขึ้นอยู่กับรุ่นและสายไฟเบอร์)
2.ลดการรบกวนของสัญญาณ
ป้องกันคลื่นแม่เหล็กไฟฟ้า (EMI) และคลื่นวิทยุ (RFI) ได้ดี เหมาะสำหรับโรงงานหรือพื้นที่อุตสาหกรรม
3.รองรับพอร์ต Serial หลากหลาย
ใช้งานร่วมกับ RS-232, RS-422 และ RS-485 ได้ในตัวเดียว
4.โครงสร้างทนทาน ใช้งานได้ต่อเนื่อง
ตัวเครื่องแข็งแรง ระบายความร้อนได้ดี รองรับการใช้งานตลอด 24 ชั่วโมง
5.ติดตั้งง่าย ไม่ต้องตั้งค่าเยอะ
Plug and Play ใช้งานง่าย ไม่จำเป็นต้องลงไดรเวอร์หรือตั้งค่าซอฟต์แวร์


ข้อควรระวัง
1.เลือกชนิดสายไฟเบอร์ให้ถูกต้อง
ควรตรวจสอบว่าอุปกรณ์รองรับสายแบบ Single-mode หรือ Multi-mode
2.ต่อสาย TX/RX ให้ถูกฝั่ง
สลับสาย TX ↔ RX ระหว่างเครื่องส่งและเครื่องรับ หากต่อผิดจะไม่มีสัญญาณ
3.หลีกเลี่ยงการงอหรือบิดสายไฟเบอร์
เพราะจะทำให้สัญญาณแสงสูญเสียหรือขาดหาย
4.ตรวจสอบแหล่งจ่ายไฟให้เหมาะสม
ใช้แรงดันที่ถูกต้องตามที่ระบุในคู่มืออุปกรณ์ เพื่อป้องกันความเสียหาย
5.อย่ามองเข้าไปในพอร์ตไฟเบอร์
แม้มองไม่เห็นแสงด้วยตาเปล่า แต่แสงเลเซอร์จากไฟเบอร์อาจเป็นอันตรายต่อดวงตา


ประโยชน์ในการใช้งาน
1.เหมาะกับระบบควบคุมระยะไกล
เช่น SCADA, ระบบควบคุมเครื่องจักร, ระบบตรวจสอบในโรงงานอุตสาหกรรม
2.เพิ่มความเสถียรในการรับส่งข้อมูล
ลดโอกาสข้อมูลสูญหายหรือคลาดเคลื่อน
3.ประหยัดต้นทุนการบำรุงรักษาระยะยาว
สายไฟเบอร์มีอายุการใช้งานยาวนาน ไม่เกิดปัญหาสัญญาณรบกวนเหมือนสายทองแดง
4.ใช้งานในพื้นที่เสี่ยงได้
เช่น พื้นที่มีแรงดันไฟฟ้าสูง หรือมีสนามแม่เหล็กแรง เพราะไม่มีไฟฟ้าวิ่งในเส้นไฟเบอร์


อุปกรณ์ที่จะได้รับ

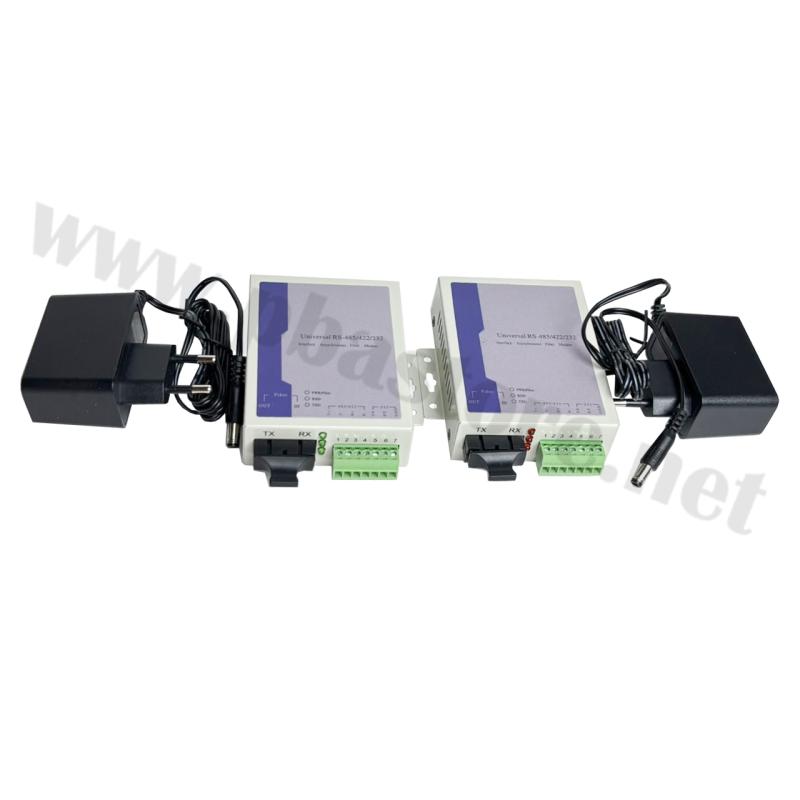

1) RS485/422/232 To Fiber Duplex 2 Pcs
2) Adapter 5V/2A 2 Pcs

tags :RS485 to Fiber Optic, RS232 to Fiber Converter, RS422 Fiber Modem, Fiber Optic Serial Converter, Duplex SC Fiber Converter, โมเด็มไฟเบอร์ RS485, อุปกรณ์แปลง RS232 RS422 RS485, Serial to Fiber, Fiber Optic Communication, Industrial Serial Converter, Fiber SC Interface, Fiber Optic Modem, แปลงสัญญาณอนุกรมเป็นไฟเบอร์, อุปกรณ์สื่อสารผ่านไฟเบอร์, SC Duplex Fiber Transceiver, โมเด็มไฟเบอร์ออปติกอุตสาหกรรม, RS485 Fiber Extender, RS232 Fiber Transmission, สื่อสารระยะไกล RS485, อุปกรณ์ควบคุมผ่านไฟเบอร์ออปติก
