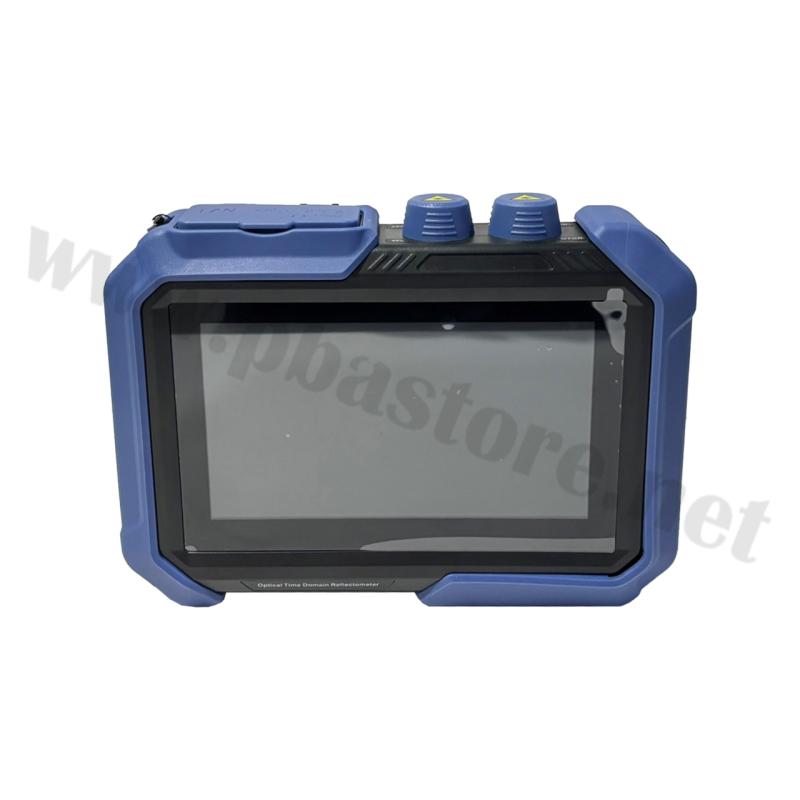

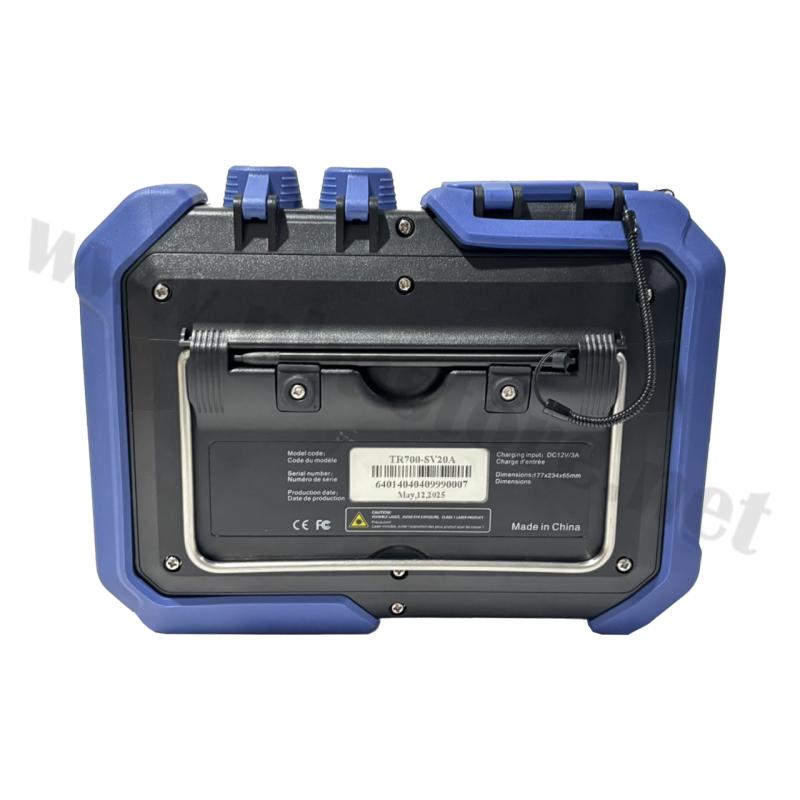

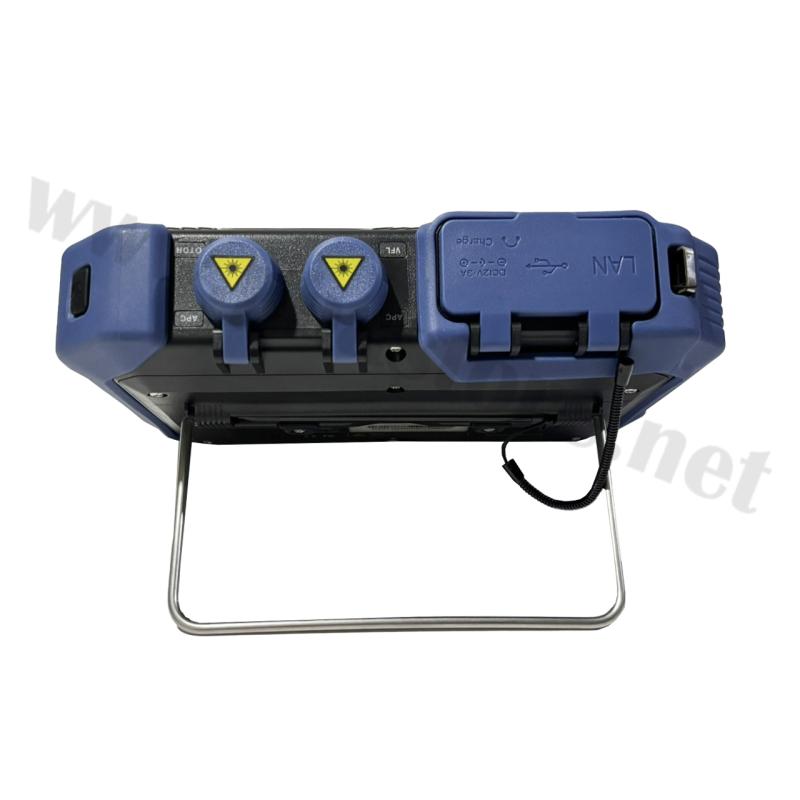

เครื่องทดสอบสายไฟเบอร์ออฟติก OTDR TR700 (SM) 1310/1550SMF + VFL SC/APC 35/34dB 1/4m (built-in PDF Export) 300Km ByPBA รุ่น SV20A-7
อุปกรณ์สำหรับตรวจสอบและวิเคราะห์สภาพสายไฟเบอร์ออฟติกแบบมืออาชีพ รองรับการใช้งานกับคลื่นความยาว 1310nm และ 1550nm บนสาย Single Mode(SMF)พร้อมค่าความแม่นยำสูง(Dynamic Range 35/34dB) ตรวจจับความผิดปกติในสายได้อย่างแม่นยำแม้ระยะทางไกลถึง 300 กิโลเมตร
สำหรับค้นหาจุดเสียด้วยแสงสีแดง และการเชื่อมต่อหัวแบบ SC/APC พร้อมระบบ บันทึกผลทดสอบเป็น PDF ได้ในตัวเครื่อง (Built-in PDF Export) ช่วยให้การรายงานผลเป็นเรื่องง่าย เหมาะสำหรับงานติดตั้ง ตรวจสอบ และบำรุงรักษาระบบไฟเบอร์ในภาคสนามหรืองานมืออาชีพทุกประเภท

คุณสมบัติของผลิตภัณฑ์

• หน้าจอสัมผัสขนาด 7 นิ้ว ความสว่างสูง พร้อมหน้าจอ LCD สี รองรับโหมดสัมผัสหลากหลายรูปแบบ
• การออกแบบ UI ที่ใช้งานง่ายและชัดเจน มาพร้อมไอคอนสำหรับสลับโหมดการทำงานอย่างสะดวก
• รองรับการวัดแบบหลายความยาวคลื่นด้วยการแตะเพียงครั้งเดียว พร้อมวิเคราะห์ผลทดสอบอย่างชาญฉลาด
• ระบบตรวจจับสัญญาณแสงอัตโนมัติ เพื่อความแม่นยำและเชื่อถือได้ในการทดสอบ
• ตรวจวินิจฉัยสถานะการเชื่อมต่อของอินเทอร์เฟซสายไฟเบอร์ออปติกอย่างชาญฉลาด เพื่อให้ได้ผลการทดสอบที่แม่นยำ
• มีฟังก์ชันแจ้งเตือนเมื่อแรงดันแบตเตอรี่ต่ำของแบตเตอรี่สมาร์ท
• ใช้ระบบปฏิบัติการ Linux ที่รองรับการอัปเกรดซอฟต์แวร์ภายในเครื่อง และรองรับหลายภาษา
• รองรับหัวเชื่อมต่อแสงหลากหลายประเภท เพื่อตอบโจทย์ลูกค้าแต่ละกลุ่ม
• ตัวเครื่องมีขนาดกะทัดรัด น้ำหนักเบาเพียง 1.5 กิโลกรัม แข็งแรง และทนทาน
• แบตเตอรี่ใช้งานได้ยาวนาน (มากกว่า 10 ชั่วโมง) พร้อมความจุจัดเก็บข้อมูล 16GB เหมาะสำหรับการใช้งานภาคสนามระยะยาว
• รองรับเทคโนโลยีป้องกันฝุ่นและน้ำระดับ IP65 เหมาะสำหรับการใช้งานในสภาพแวดล้อมที่หลากหลาย


Specification Parameters

ดาวน์โหลดข้อมูลไฟล์ Datasheet

แนะนำวิธีการใช้งาน
1. เตรียมอุปกรณ์

• เครื่อง OTDR SV20A‑7 พร้อมชาร์จแบตเตอรี่
• สายไฟเบอร์ออฟติกแบบ Single-mode (SC/APC)
• Patch cord (สายพ่วง) คุณภาพดี
• อะแดปเตอร์เชื่อมต่อแบบ SC/APC
• ผ้าเช็ดหัวคอนเนคเตอร์ + แอลกอฮอล์เช็ดเลนส์

2. เปิดเครื่องและตั้งค่าเริ่มต้น

• กดปุ่ม Power เพื่อเปิดเครื่อง
• หน้าจอสัมผัสจะโหลดระบบ Linux และเข้าสู่หน้าเมนูหลัก
• เลือกเมนู OTDR Mode

3. การเชื่อมต่อสายทดสอบ

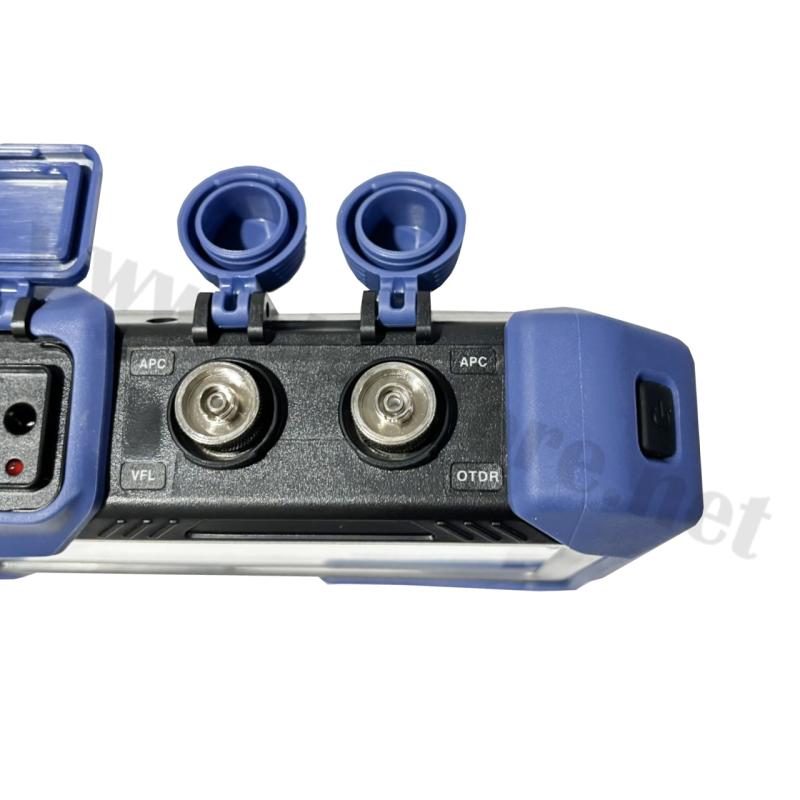

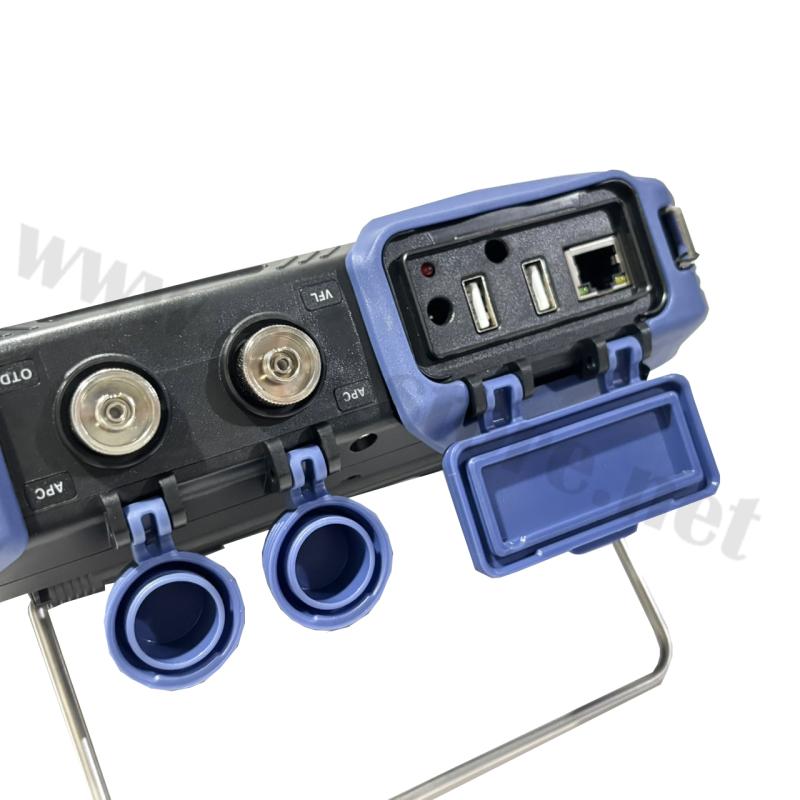

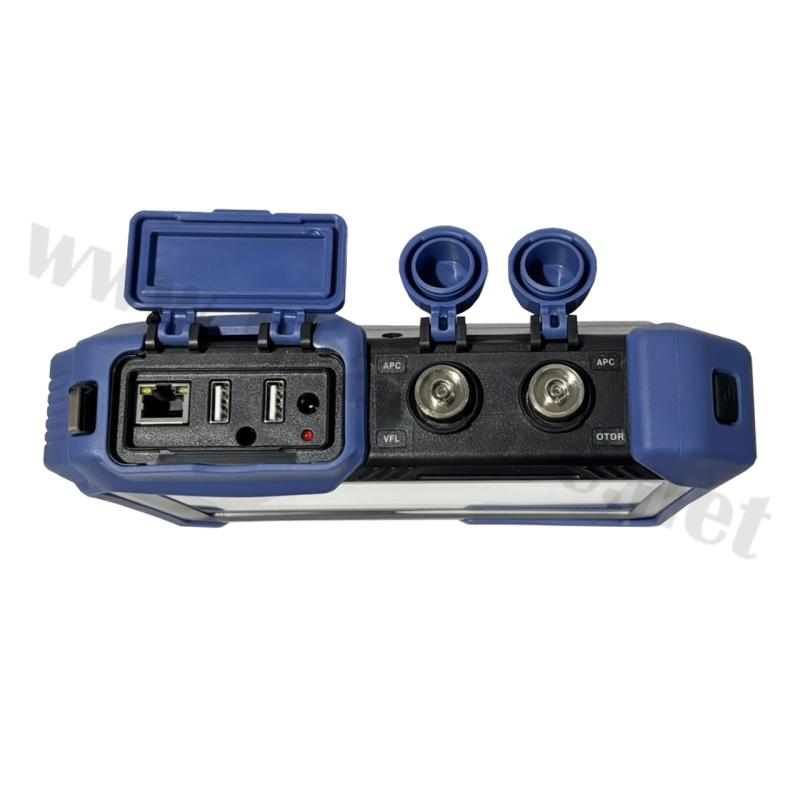

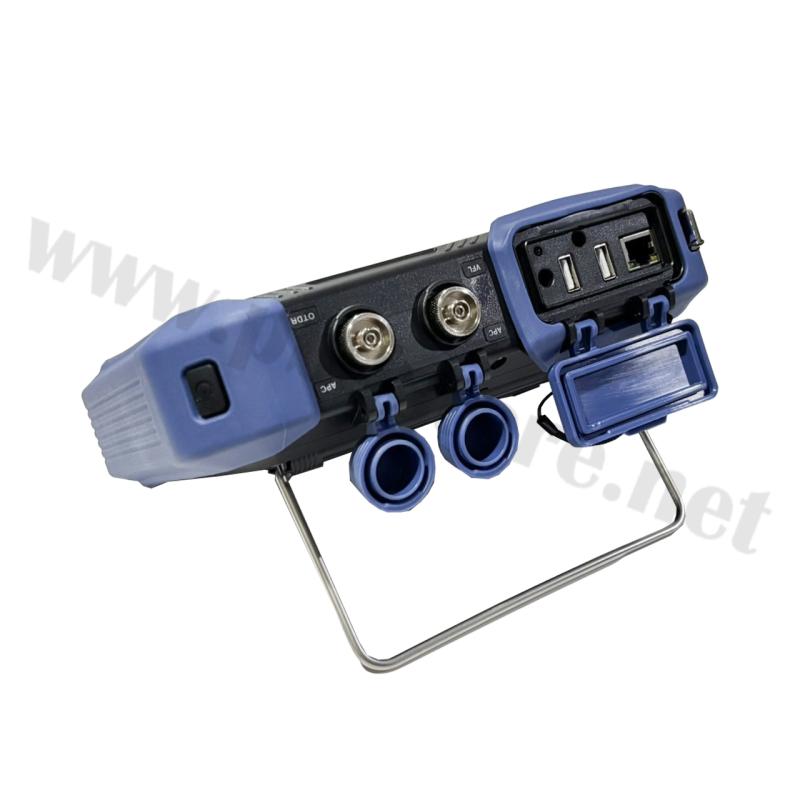

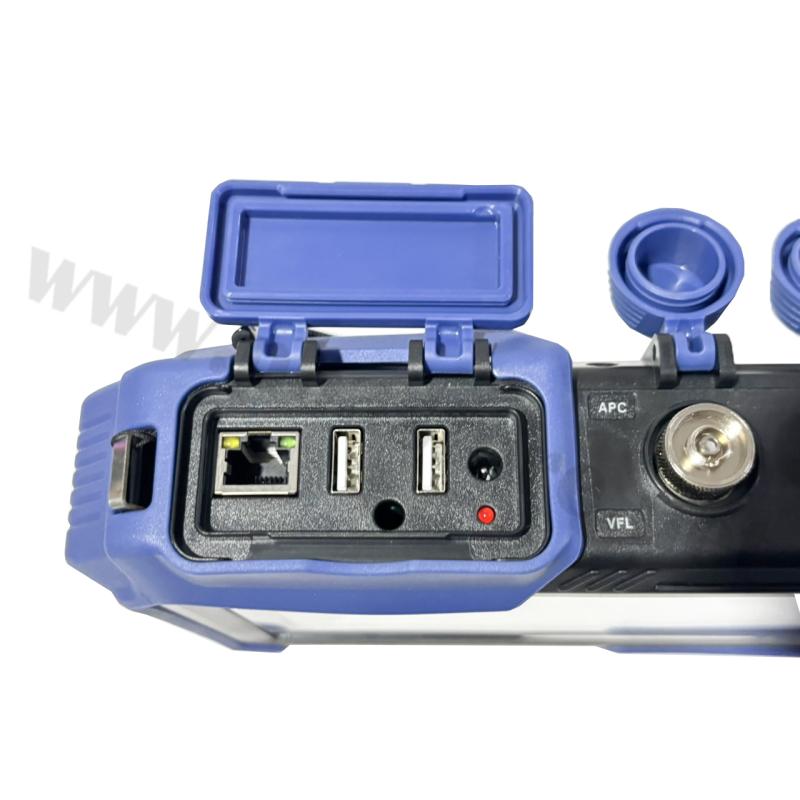

• ต่อ สายไฟเบอร์ที่ต้องการตรวจสอบ เข้ากับพอร์ต SC/APC ที่ด้านบนของเครื่อง
• ใช้ สาย Launch Cable หรือสายพ่วงคุณภาพดีเพื่อหลีกเลี่ยง dead zone
• ตรวจสอบให้แน่ใจว่าสายไม่มีฝุ่นหรือรอยเปื้อนก่อนเชื่อมต่อ

4. ตั้งค่าการวัด OTDR

• ความยาวคลื่น: เลือก 1310 nm หรือ 1550 nm (หรือทั้งสองพร้อมกัน)
• ระยะวัด: ปรับเป็นค่าประมาณ เช่น 1 กม., 10 กม., หรือ Auto
• Pulse Width: ปรับให้เหมาะสมกับระยะ เช่น
  ระยะสั้นใช้พัลส์แคบ
  ระยะไกลใช้พัลส์กว้าง
• Threshold: ปรับค่าความไวในการตรวจจับ event เช่น จุดเชื่อม จุดขาด ฯลฯ

5. เริ่มการทดสอบ

• กด Start/Run เพื่อเริ่มการวัด
• รอให้ระบบสแกนสายและประมวลผลผลลัพธ์ (~10–30 วินาที)
• หน้าจอจะแสดงผลในรูปแบบ Trace graph (กราฟสะท้อนความแรงสัญญาณแสง)

6. ดูผลลัพธ์

• Trace แสดงจุดต่อ จุดสูญเสีย จุดสะท้อน
• รายละเอียดเช่น:
  ระยะถึงเหตุการณ์ (Event)
  Loss (dB)
  ORL (Optical Return Loss)
• กดเลือกจุดบนกราฟเพื่อดูรายละเอียดของแต่ละ event

7. บันทึกผลลัพธ์

• เลือก Save เพื่อบันทึกผลเป็นไฟล์ PDF, SOR หรือ CSV
• ไฟล์จะถูกเก็บไว้ในหน่วยความจำภายใน หรือ SD Card
• ต่อ USB เพื่อโอนข้อมูลเข้าคอมพิวเตอร์ภายหลังได้

8. ฟังก์ชันอื่น

• VFL (Visual Fault Locator): เปิดเลเซอร์แสงแดงเพื่อตรวจจุดขาด/งอของสาย
• Power Meter / Light Source (หากมี): ใช้ตรวจสอบกำลังแสงในสาย
• PDF Export: บันทึกผลทดสอบพร้อมรายละเอียดเป็นไฟล์ PDF ในตัวเครื่อง

Diagram (แผนภาพการเชื่อมต่อ)

ข้อดี
1.วัดระยะได้ไกลถึง 300 กม.

• รองรับการตรวจสอบสายระยะไกล เช่น backbone หรือ FTTx

2.ค่าช่วงไดนามิกสูง (32/30 dB)

• ทำให้เห็นจุดเสีย, รอยเชื่อม และจุดสะท้อนอย่างชัดเจน

3.Built-in PDF Export

• บันทึกผลรายงานออกเป็น PDF/SOR ได้ทันที เหมาะกับงานส่งลูกค้า

4.รองรับ 2 ความยาวคลื่น (1310/1550 nm)

• ใช้งานได้ทั้งทดสอบการสูญเสียและจุดสะท้อนแบบครบถ้วน

5.หน้าจอสัมผัส ใช้งานง่าย

• อินเทอร์เฟซแบบ GUI พร้อมระบบ Linux ทำให้เรียนรู้ได้เร็ว

6.กันฝุ่น กันน้ำระดับ IP65

• ทนทานสำหรับใช้ในไซต์งานภาคสนาม

7.มีฟังก์ชัน VFL (Visual Fault Locator)

• ช่วยหาจุดขาดหรือจุดงอสายด้วยแสงสีแดง


ประโยชน์ในการใช้งาน
1.ช่วยตรวจสอบคุณภาพของสายไฟเบอร์ออฟติก

• ตรวจหาจุดเสีย รอยเชื่อม จุดสะท้อน หรือสายขาดได้อย่างแม่นยำ

2.ประหยัดเวลาในการแก้ไขปัญหา

• ลดเวลา Downtime เพราะสามารถ pinpoint ตำแหน่งปัญหาได้ทันที

3.เหมาะกับงานติดตั้งสายไฟเบอร์ใหม่ หรือบำรุงรักษา

• ช่วยช่างไฟเบอร์/เน็ตเวิร์กวิเคราะห์โครงข่ายก่อนและหลังส่งมอบงาน

4.สามารถออกรายงานคุณภาพงานติดตั้งให้ลูกค้าได้ทันที

• เพิ่มความน่าเชื่อถือของผู้ให้บริการ

5.ใช้ฝึกอบรมนักศึกษาหรือช่างใหม่

• อินเทอร์เฟซใช้ง่าย เหมาะกับการสอนวิเคราะห์ OTDR trace


ข้อควรระวัง
1.ห้ามมองเข้าไปในหัวสายไฟเบอร์โดยตรง

• อาจมีแสงเลเซอร์ที่มองไม่เห็น ทำอันตรายต่อดวงตาได้

2.ควรใช้สาย Launch Cable เสมอ

• เพื่อหลีกเลี่ยง Dead Zone และได้ผลลัพธ์แม่นยำ

3.ทำความสะอาดหัวสายก่อนการใช้งานทุกครั้ง

• ฝุ่นเล็กน้อยอาจทำให้ผลลัพธ์คลาดเคลื่อนหรือทำให้เกิดการสูญเสียสัญญาณ

4.ห้ามวัดในขณะที่มีอุปกรณ์ Active ส่งสัญญาณอยู่ในสาย

• จะทำให้ค่าการวัดผิด และอาจทำให้อุปกรณ์เสียหาย

5.อย่าวางเครื่องในที่มีความชื้นสูงเกินมาตรฐาน IP65

• แม้กันน้ำได้ แต่ไม่เหมาะกับน้ำขังหรือแช่น้ำ


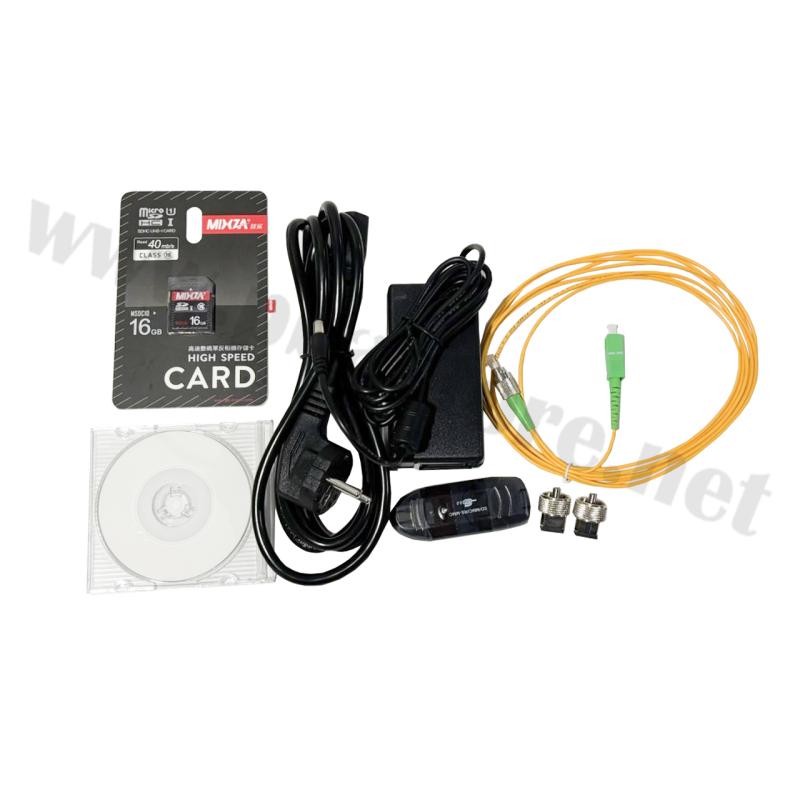

อุปกรณ์ที่จะได้รับ
1.OTDR (Include touch pen, Lithium Battery) = 1
2.Wrist Strap = 1
3.Power Adapter = 1
4.Product Manual = 1
5.CD (PC Software) = 1
6.Product Certificate = 1
7.Warranty Card = 1
8.Production Test Data = 1
9.Report of Calibration = 1
10.Bag = 1
11.Packing list = 1
