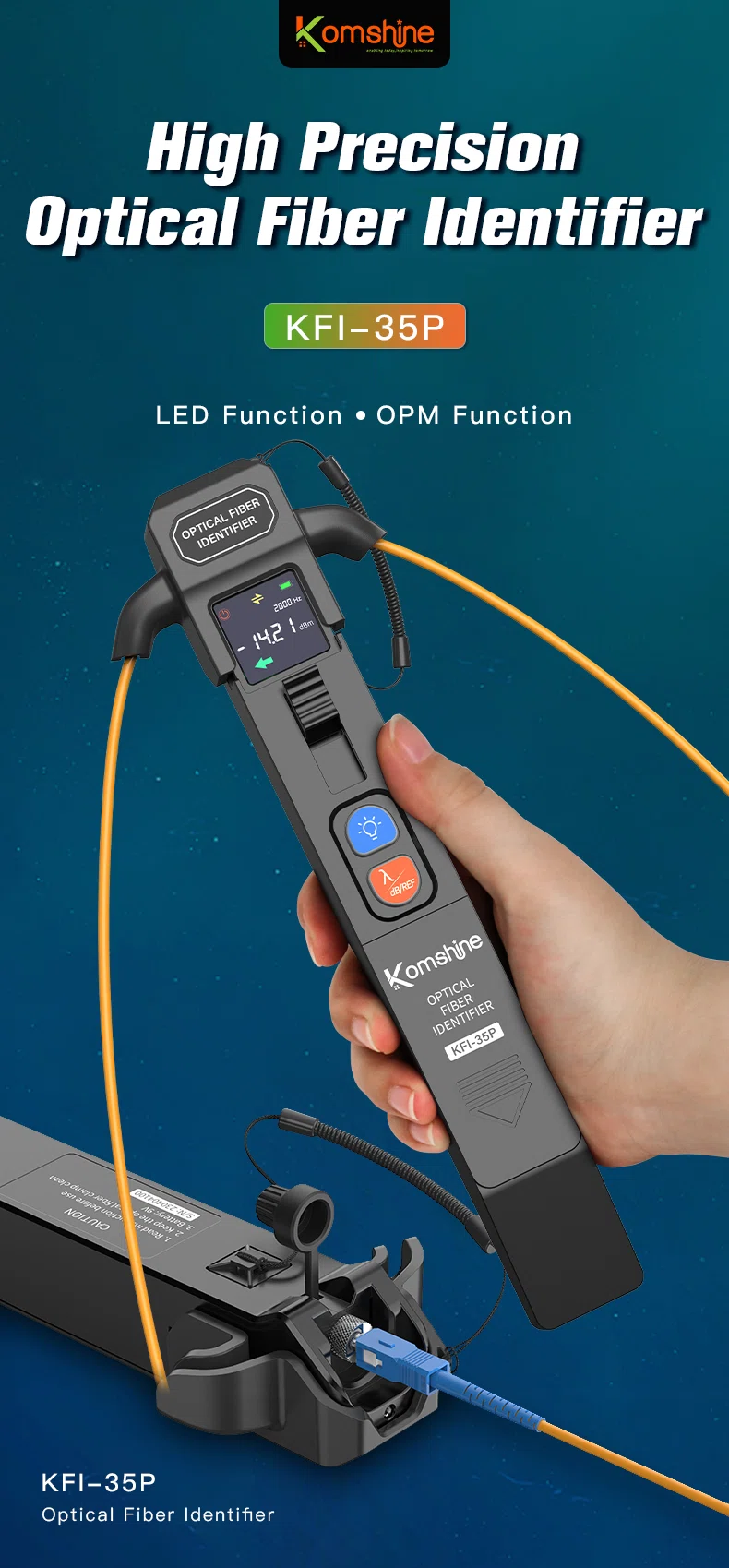

Optical Identifier With OPM function KomShine รุ่น KFI-35P
อุปกรณ์ตรวจสอบสัญญาณใยแก้วนำแสงที่ออกแบบมาเพื่อช่างและงานระบบไฟเบอร์โดยเฉพาะ ตัวเครื่องโครงสร้างโลหะทั้งตัว แข็งแรง ทนทาน ใช้งานได้ยาวนาน รองรับการตรวจจับสัญญาณได้อย่างแม่นยำ ทั้งการระบุทิศทางสัญญาณ ความแรงของสัญญาณ และการใช้งานในสภาพแวดล้อมที่มีแสงน้อย เหมาะสำหรับงานติดตั้ง ตรวจเช็ก และบำรุงรักษาระบบไฟเบอร์ออปติกทั้งแบบ Single Mode และ Multi Mode อย่างมืออาชีพ

คุณสมบัติ

• โครงสร้างตัวเครื่องโลหะทั้งชิ้น ผลิตด้วยกระบวนการ CNC ความแม่นยำสูง
• หัวจับสาย 4 ขนาด ใช้งานและเปลี่ยนได้ง่าย รองรับสายไฟเบอร์ขนาด 0.25/0.9/2.0/3.0 มม.

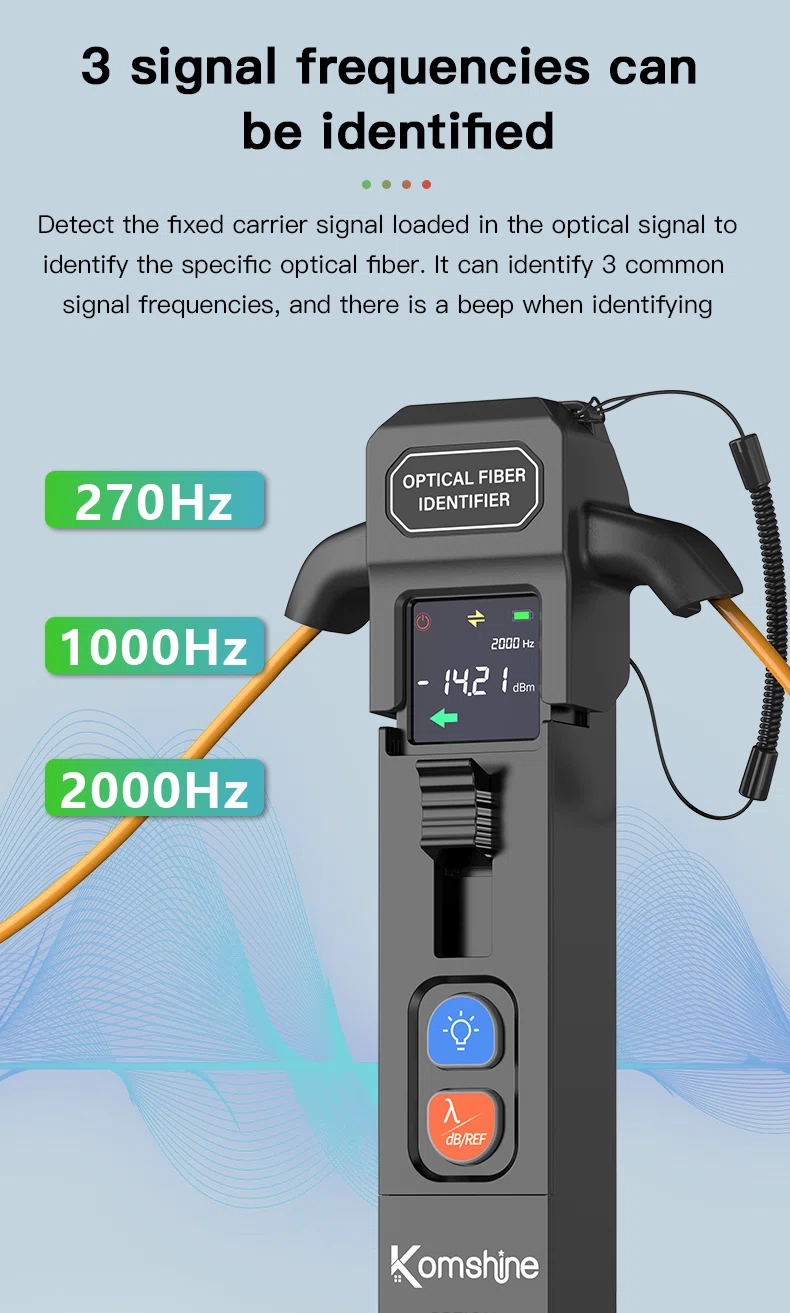

• สามารถตรวจจับสัญญาณ 2kHz/1kHz/270Hz พร้อมเสียงแจ้งเตือน (Beeping Sound)
• หน้าจอแสดงผลแบบ LED
• ระบุทิศทางสัญญาณหลักของไฟเบอร์ได้อย่างชัดเจน

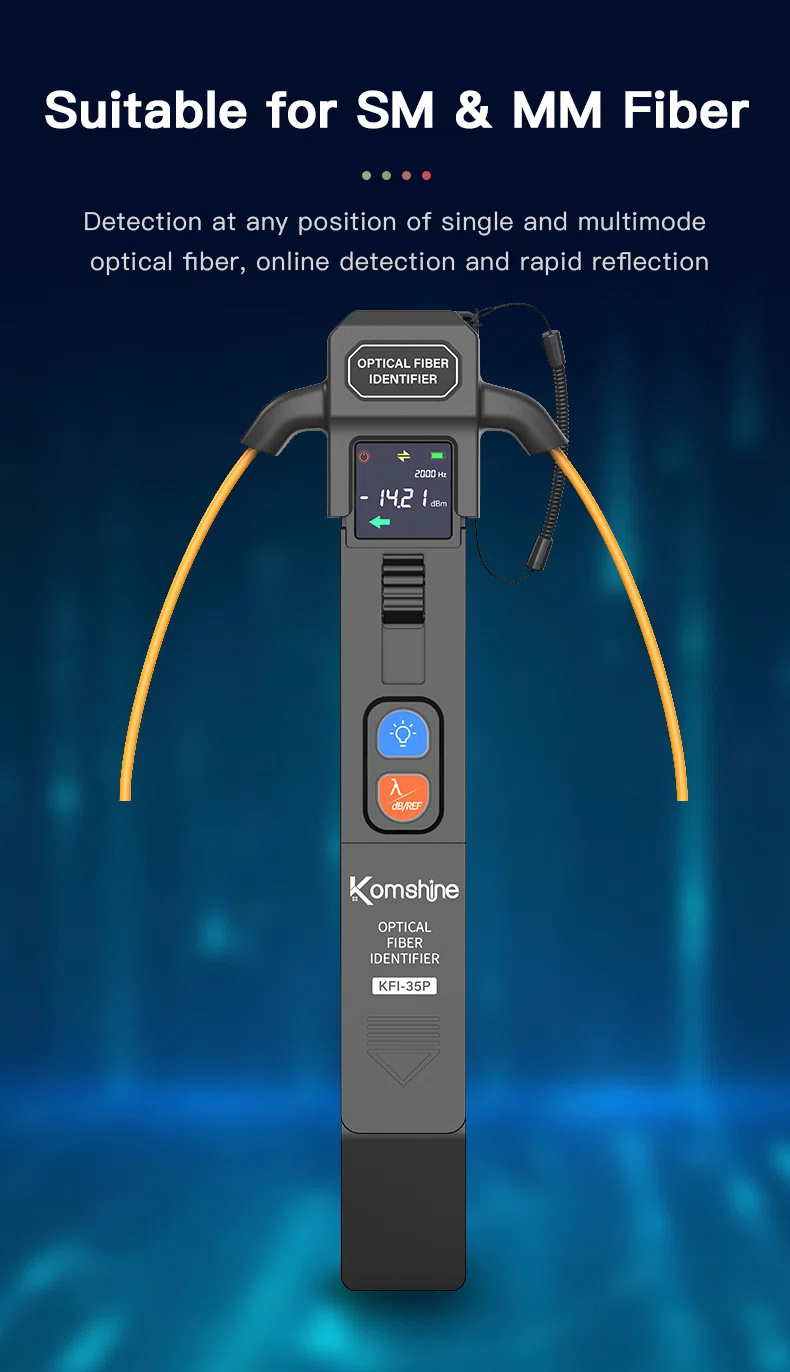

• รองรับการใช้งานได้ทั้งไฟเบอร์แบบ Single Mode (SM) และ Multi Mode (MM)

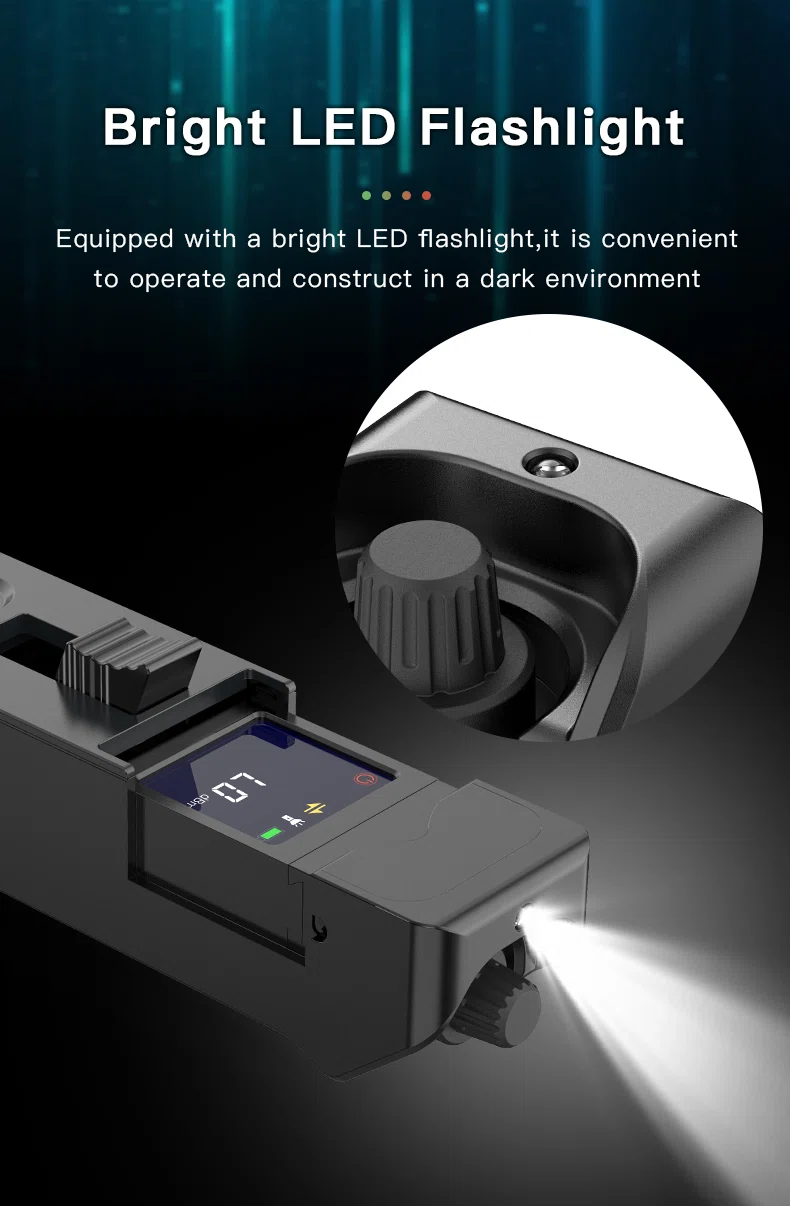

• มีไฟ LED ในตัว ช่วยให้ตรวจสอบสายได้สะดวกในที่มืด
• รองรับฟังก์ชันวัดกำลังแสง (OPM) พร้อมพอร์ตเชื่อมต่อมาตรฐานสากลขนาด 2.5 มม.

Product Parameters

ดาวน์โหลดข้อมูลไฟล์ Datasheet



แนะนำวิธีการใช้งาน
1.เตรียมอุปกรณ์ก่อนใช้งาน ตรวจสอบสภาพตัวเครื่องและหัวจับสาย (Chuck) ให้พร้อม เลือกหัวจับให้ตรงกับขนาดสายไฟเบอร์ที่ใช้งาน (0.25/0.9/2.0/3.0 มม.)
2.ติดตั้งสายไฟเบอร์เข้ากับเครื่อง เปิดหัวจับสาย วางสายไฟเบอร์ลงในร่องให้พอดี แล้วล็อกหัวจับให้แน่นพอเหมาะ ระวังไม่บีบสายแรงเกินไปเพื่อป้องกันสายเสียหาย
3.เปิดเครื่องและตรวจสอบหน้าจอ กดปุ่มเปิดเครื่อง หน้าจอ LED จะแสดงสถานะการทำงาน พร้อมค่าการตรวจจับสัญญาณ
4.ตรวจจับสัญญาณบนสายไฟเบอร์เครื่องสามารถตรวจจับสัญญาณที่ความถี่ 270Hz/1kHz/2kHz ได้โดยอัตโนมัติ เมื่อพบสัญญาณจะมีเสียงเตือน (Beep) และแสดงผลบนหน้าจอ

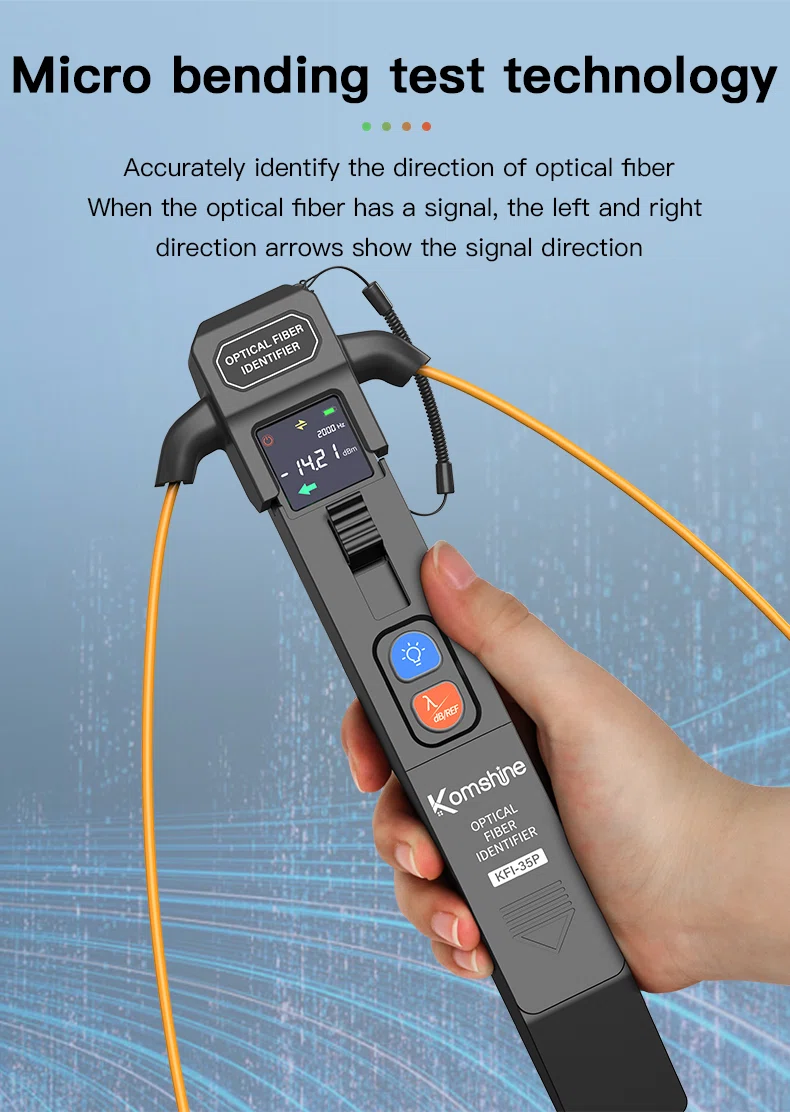

5.ตรวจสอบทิศทางสัญญาณ หน้าจอจะแสดงทิศทางสัญญาณหลัก (Signal Direction) ช่วยให้ทราบว่าสัญญาณส่งมาจากด้านใด เหมาะสำหรับงานแยกสายหรือแก้ไขระบบ
6.ใช้งานกับไฟเบอร์ SM และ MM สามารถใช้งานได้กับทั้งไฟเบอร์แบบ Single Mode และ Multi Mode โดยไม่ต้องตั้งค่าเพิ่มเติม
7.ใช้ไฟ LED ในตัว (กรณีพื้นที่มืด) เปิดไฟ LED ในตัวเครื่อง เพื่อช่วยให้มองเห็นสายไฟเบอร์และจุดทำงานได้ชัดเจนในสภาพแสงน้อย

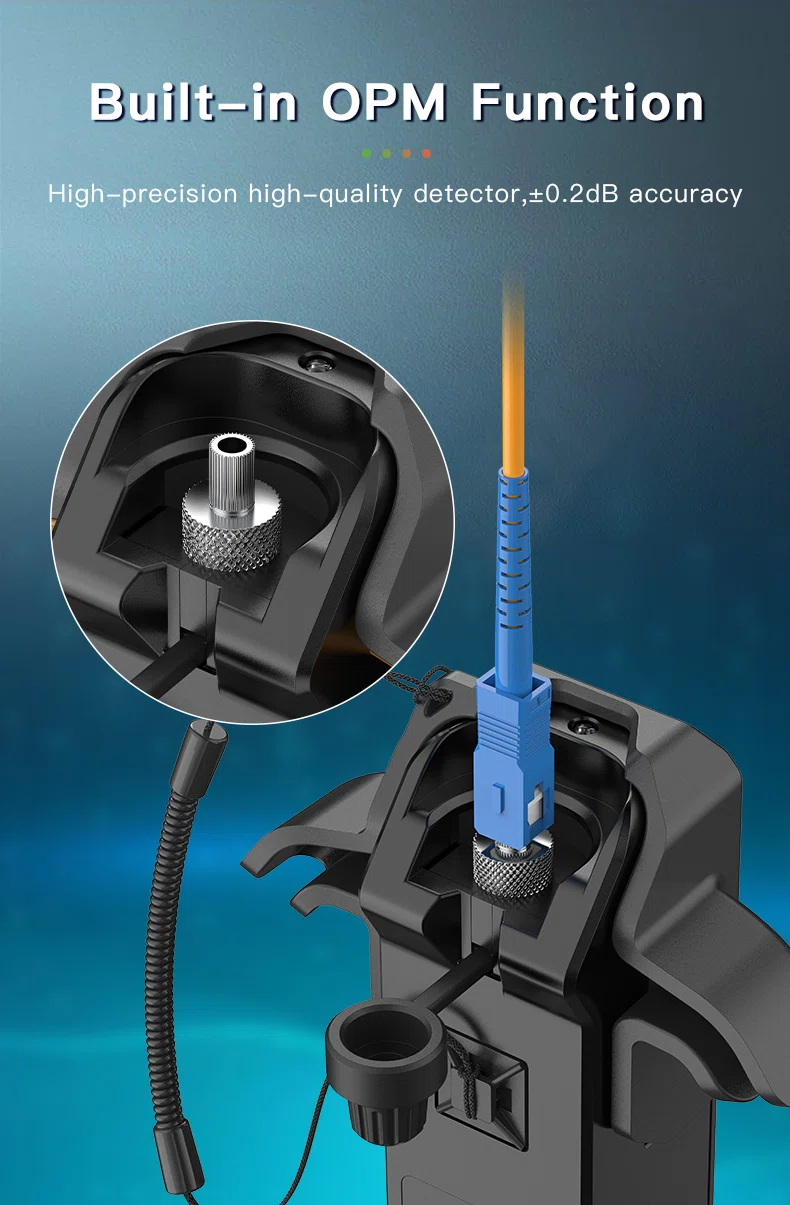

8.ใช้งานฟังก์ชัน OPM (วัดกำลังแสง) เชื่อมต่อสายไฟเบอร์เข้ากับพอร์ต OPM ขนาด 2.5 มม. จากนั้นเลือกโหมด OPM เพื่อวัดค่ากำลังแสงของสัญญาณไฟเบอร์
9.ปิดเครื่องหลังใช้งาน เมื่อใช้งานเสร็จ ให้ถอดสายไฟเบอร์ออกจากหัวจับ ปิดเครื่อง และเก็บอุปกรณ์ในที่แห้ง ปลอดฝุ่น เพื่อยืดอายุการใช้งาน


Diagram (แผนภาพการเชื่อมต่อ)


ข้อดี

• โครงสร้างโลหะทั้งตัว แข็งแรง ทนทาน ผลิตด้วย CNC คุณภาพสูง ใช้งานได้ยาวนาน
• รองรับหัวจับสาย 4 ขนาด ครอบคลุมงานไฟเบอร์หลากหลายประเภท
• ตรวจจับสัญญาณได้หลายความถี่ (270Hz / 1kHz / 2kHz) พร้อมเสียงแจ้งเตือน
• แสดงผลชัดเจนด้วยหน้าจอ LED อ่านค่าง่าย
• สามารถระบุทิศทางสัญญาณหลักได้ ช่วยลดความผิดพลาดในการทำงาน
• ใช้งานได้กับไฟเบอร์ทั้ง Single Mode และ Multi Mode
• มีไฟ LED ในตัว เหมาะสำหรับใช้งานในพื้นที่แสงน้อย
• รองรับฟังก์ชันวัดกำลังแสง (OPM) พร้อมพอร์ตมาตรฐาน 2.5 มม.

ประโยชน์ในการใช้งาน

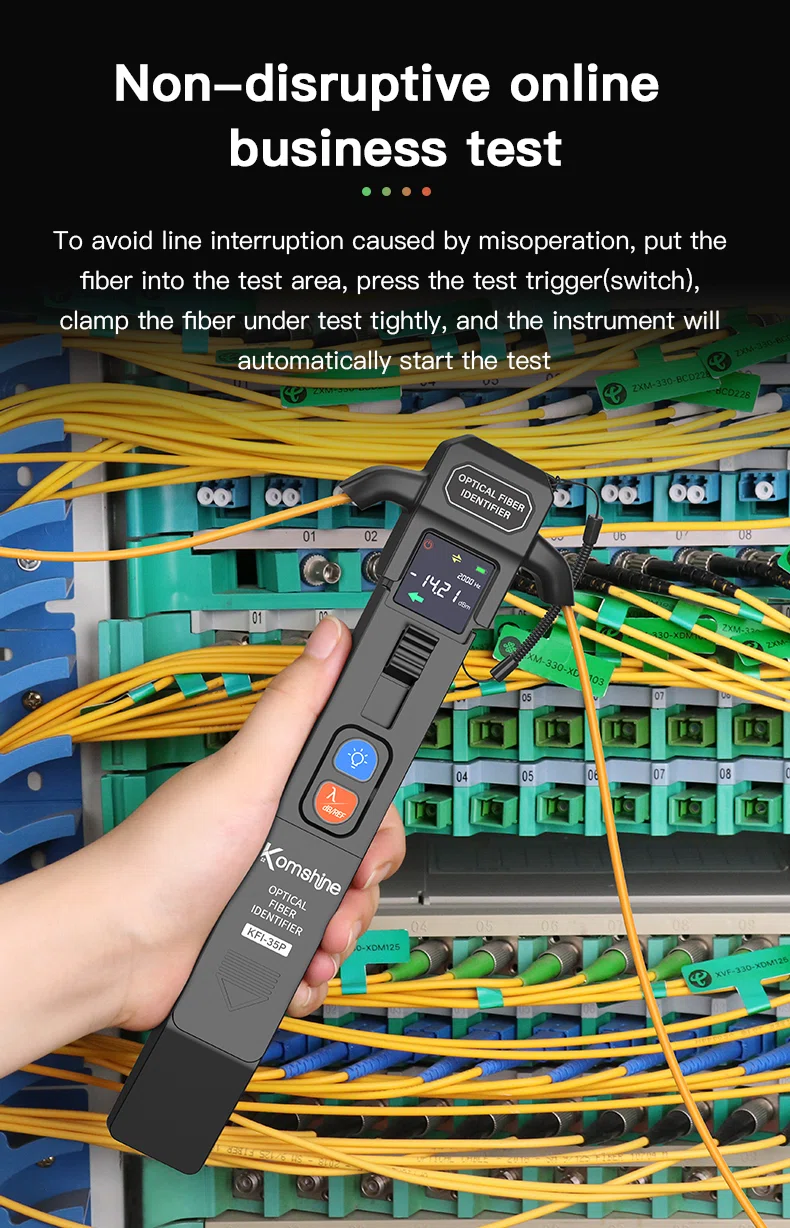

• ใช้ตรวจสอบว่าสายไฟเบอร์มีสัญญาณหรือไม่ โดยไม่ต้องตัดสาย
• ช่วยแยกและระบุสายไฟเบอร์ในตู้หรือระบบที่มีสายจำนวนมาก
• ตรวจสอบทิศทางการส่งสัญญาณ เพื่อง่ายต่อการติดตั้งและซ่อมบำรุง
• ลดเวลาและความผิดพลาดในการตรวจเช็กระบบไฟเบอร์
• เหมาะสำหรับงานติดตั้ง บำรุงรักษา และแก้ไขปัญหาระบบ Fiber Optic
• ใช้งานได้ทั้งงานภาคสนามและงานในตู้สื่อสาร (ODF/Rack)

ข้อควรระวัง

• ห้ามมองแสงจากสายไฟเบอร์โดยตรงด้วยตาเปล่า เพื่อป้องกันอันตรายต่อดวงตา
• ควรเลือกหัวจับสายให้ตรงกับขนาดสายไฟเบอร์ที่ใช้งาน
• หลีกเลี่ยงการบีบ ดัด หรือกดสายไฟเบอร์แรงเกินไปขณะติดตั้ง
• ไม่ควรใช้งานในสภาพแวดล้อมที่มีความชื้นหรือฝุ่นมากโดยไม่มีการป้องกัน
• ควรปิดเครื่องและถอดสายออกทุกครั้งหลังใช้งาน
• เก็บอุปกรณ์ในที่แห้งและปลอดฝุ่น เพื่อยืดอายุการใช้งาน


อุปกรณ์ที่จะได้รับ
1) เครื่องตรวจสอบสัญญาณไฟเบอร์ออปติก (Optical Fiber Identifier) รุ่น KFI-35P จำนวน 1 เครื่อง

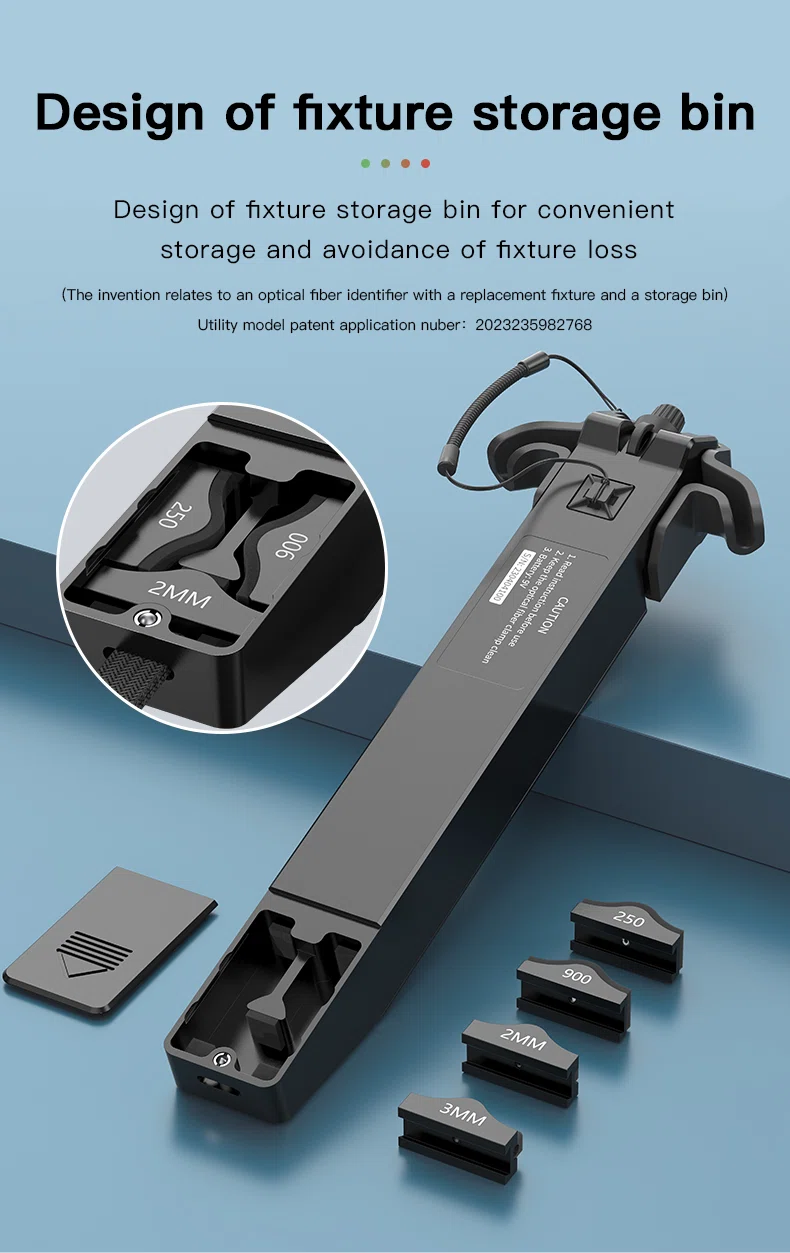

2) หัวจับสายไฟเบอร์ (Chuck) จำนวน 4 ชิ้น รองรับขนาด 0.25/0.9/2.0/3.0 มม.
